Configurer LVM avec FC pour Proxmox VE
Configurez Logical Volume Manager (LVM) pour le stockage partagé entre les hôtes Proxmox Virtual Environment (VE) utilisant le protocole Fibre Channel avec NetApp ONTAP. Cette configuration permet un accès au stockage au niveau bloc avec des performances élevées et une faible latence.
Tâches initiales de l'administrateur de virtualisation
Effectuez ces tâches initiales pour préparer les hôtes Proxmox VE à la connectivité FC et recueillir les informations nécessaires à l'administrateur de stockage.
-
Vérifiez que deux interfaces HBA sont disponibles.
-
Assurez-vous que multipath-tools est installé sur tous les hôtes Proxmox VE et qu'il démarre au démarrage.
apt list | grep multipath-tools # If need to install, execute the following line. apt-get install multipath-tools systemctl enable --now multipathdLa configuration souhaitée pour les périphériques ONTAP multipath est déjà incluse dans le package. Pour plus d'informations, consultez le "Documentation ONTAP 9 sur Proxmox VE 9.x pour FCP et iSCSI avec le stockage ONTAP" -
Collectez le WWPN de tous les hôtes Proxmox VE et fournissez-le à l'administrateur du stockage.
cat /sys/class/fc_host/host*/port_name
Tâches de l'administrateur de stockage
Si vous débutez avec ONTAP, utilisez System Manager pour une meilleure expérience.
-
Assurez-vous que le SVM est disponible avec le protocole FC activé. Suivre "Documentation ONTAP 9".
-

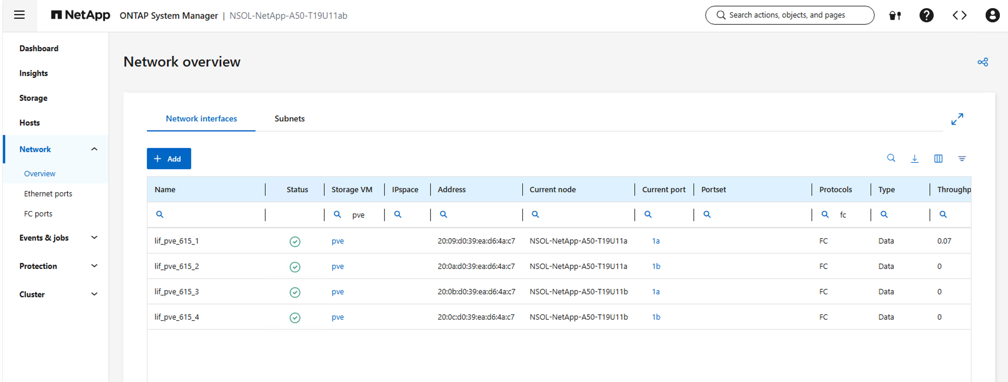

Créez deux LIF par contrôleur dédiés au FC.

-
Créez un igroup avec le type de système d'exploitation défini sur
linuxet ajoutez les initiateurs FC hôtes.Proxmox VE étant basé sur Debian Linux, utilisez le `linux`type de système d'exploitation correspondant pour les igroups qui contiennent des initiateurs hôtes Proxmox VE. Dans System Manager, sélectionnez Linux comme système d'exploitation hôte. Si vous utilisez l'ONTAP CLI, exécutez la commande suivante.
lun igroup create -vserver <svm_name> -igroup <igroup_name> -protocol fcp -ostype linux -initiator <wwpn_1>,<wwpn_2> -

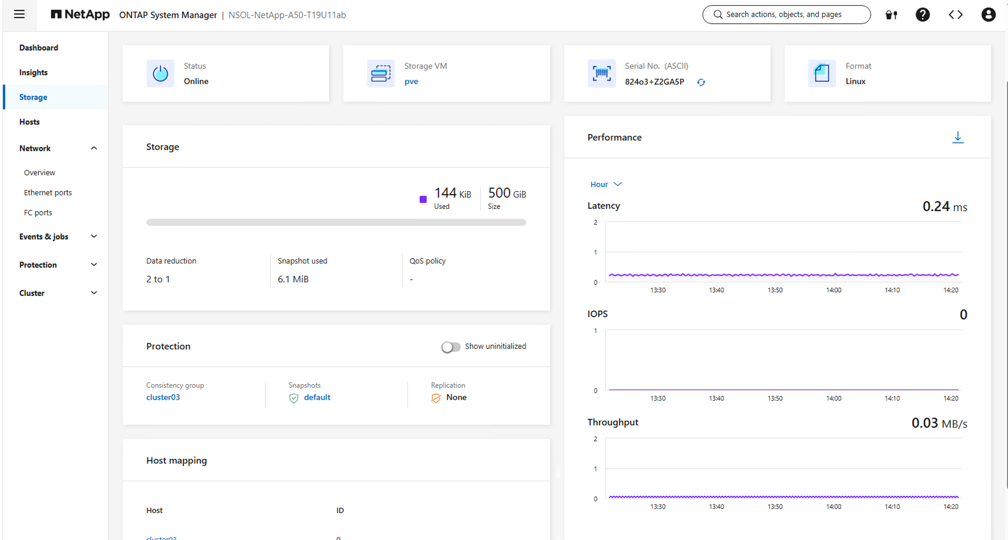

Créez le LUN avec le type de système d'exploitation défini sur
linuxet la taille souhaitée sur la SVM, puis présentez-le à l'igroup créé à l'étape précédente. Assurez-vous que la protection Anti-Ransomware est activée dans l'onglet Sécurité pour les systèmes ASA et dans l'onglet Sécurité du volume pour les systèmes AFF/FAS.Dans System Manager, sélectionnez Linux comme système d'exploitation hôte. Si vous utilisez ONTAP CLI, exécutez les commandes suivantes.
lun create -vserver <svm_name> -path /vol/<volume_name>/<lun_name> -size <size> -ostype linux lun mapping create -vserver <svm_name> -path /vol/<volume_name>/<lun_name> -igroup <igroup_name>
-
Informez l'administrateur de virtualisation que le LUN a été créé.
Tâches finales de l'administrateur de virtualisation
Effectuez ces tâches pour configurer le LUN en tant que stockage LVM partagé dans Proxmox VE.
-
Accédez à un shell sur chaque hôte Proxmox VE du cluster et vérifiez que le disque est visible.
lsblk -S rescan-scsi-bus.sh lsblk -S -
Vérifiez que le périphérique figure bien dans la liste multipath.
multipath -ll multipath -a /dev/sdX # replace sdX with the device name multipath -r multipath -ll -
Créer le groupe de volumes.
vgcreate <volume group name> /dev/mapper/<device id> # Where <volume group name> is the desired name for the volume group and <device id> is the multipath device id. pvs # Verify the physical volume is part of the volume group. vgs # Verify the volume group is created. -

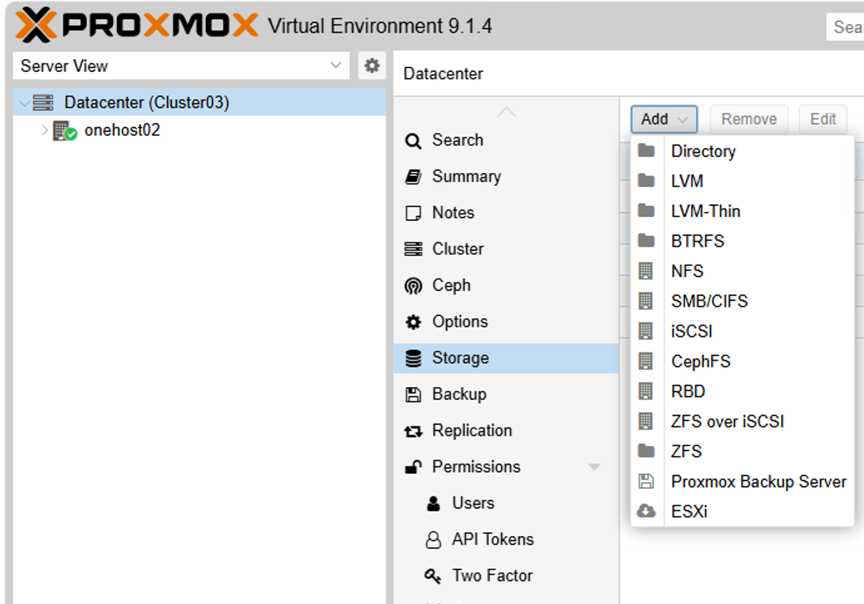

Utilisation de l'interface utilisateur de gestion à
https:<proxmox node>:8006, cliquez sur Centre de données, sélectionnez Stockage, cliquez sur Ajouter et sélectionnez LVM.Afficher un exemple

-

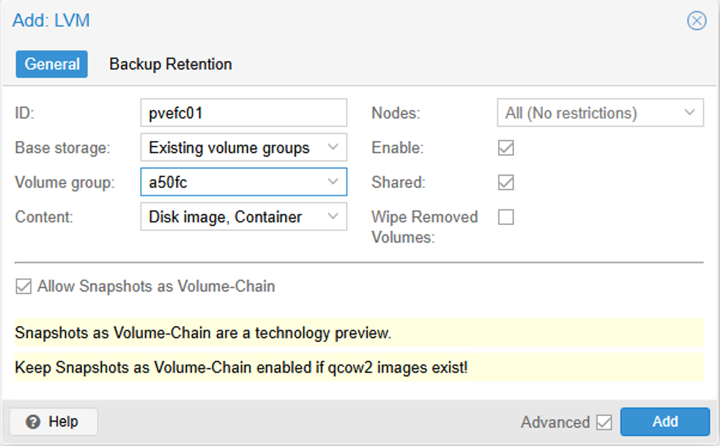

Indiquez le nom de l'identifiant de stockage, choisissez le groupe de volumes existant et sélectionnez le groupe de volumes qui vient d'être créé avec l'interface de ligne de commande. Cochez l'option partagée. Avec Proxmox VE 9 et versions ultérieures, activez la fonction
Allow Snapshots as Volume-Chaincette option est visible lorsque la case à cocher « Avancé » est activée.Afficher un exemple

-

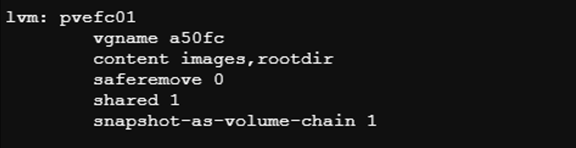

L'exemple de fichier de configuration de stockage pour LVM utilisant FC est présenté ci-dessous :
Afficher un exemple

Avec Proxmox VE 9 et versions ultérieures, le fichier de configuration du stockage inclut l'option supplémentaire
snapshot-as-volume-chain 1quandAllow Snapshots as Volume-Chainest activé.
