Déployer les outils ONTAP et provisionner la banque de données NFS pour la conversion du domaine de gestion VCF

Contributeurs netapp-jsnyder netapp-lhalbert
PDF

Déployez les ONTAP tools for VMware vSphere 10 et provisionnez une banque de données NFS pour permettre une intégration transparente avec VMware Cloud Foundation. Vous déploierez des outils ONTAP , configurerez des backends de stockage et créerez une banque de données NFS pour prendre en charge la conversion d'un cluster vSphere 8 en un domaine de gestion VCF.

Étape 1 : Déployer les ONTAP tools for VMware vSphere

Dans cette étape, les outils ONTAP sont déployés dans une configuration non HA. Pour plus de détails sur le déploiement des configurations HA et non HA, reportez-vous à "Déployer les ONTAP tools for VMware vSphere" .

Étapes

  1. Téléchargez le modèle OVA des outils ONTAP à partir du "Site d'assistance NetApp" .

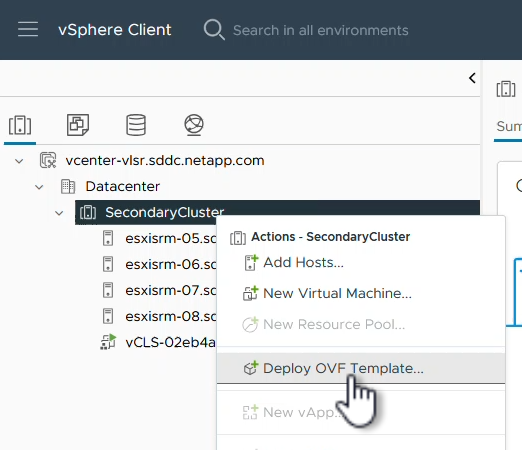

  2. Dans le client vSphere, cliquez avec le bouton droit sur le cluster et cliquez sur Déployer le modèle OVF.

    Afficher un exemple
    Déployer le modèle OVF

  3. Dans le Déployer le modèle OVF, suivez les étapes pour :

    • Sélectionnez un modèle OVF.

    • Sélectionnez un nom et un dossier.

    • Sélectionnez une ressource de calcul.

    • Détails de l'examen.

    • Accepter le contrat de licence.

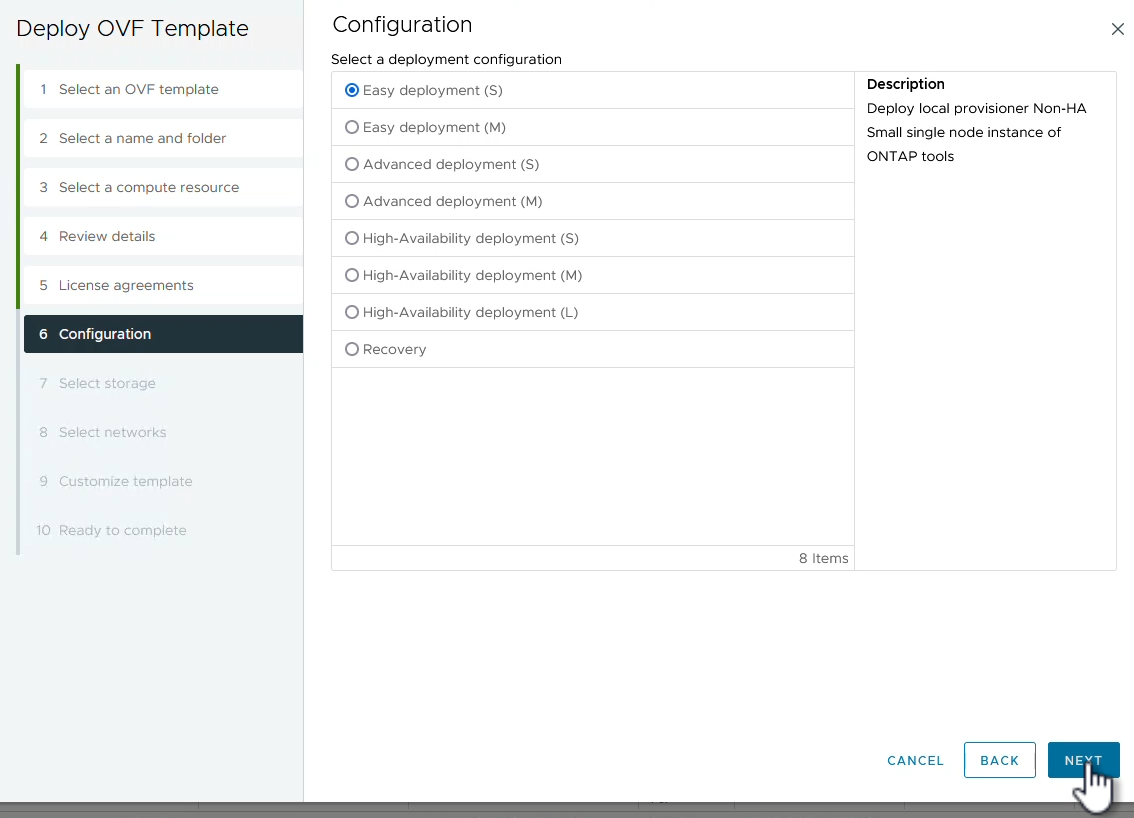

  4. Sur la page Configuration du modèle, sélectionnez le type de déploiement, notamment si vous souhaitez déployer les outils ONTAP dans une configuration HA. Cliquez sur Suivant pour continuer.

    Afficher un exemple
    configuration - type de déploiement

  5. Sur la page Sélectionner le stockage, choisissez le magasin de données sur lequel installer la machine virtuelle, puis cliquez sur Suivant.

  6. Sélectionnez le réseau sur lequel la machine virtuelle des outils ONTAP communiquera. Cliquez sur Suivant pour continuer.

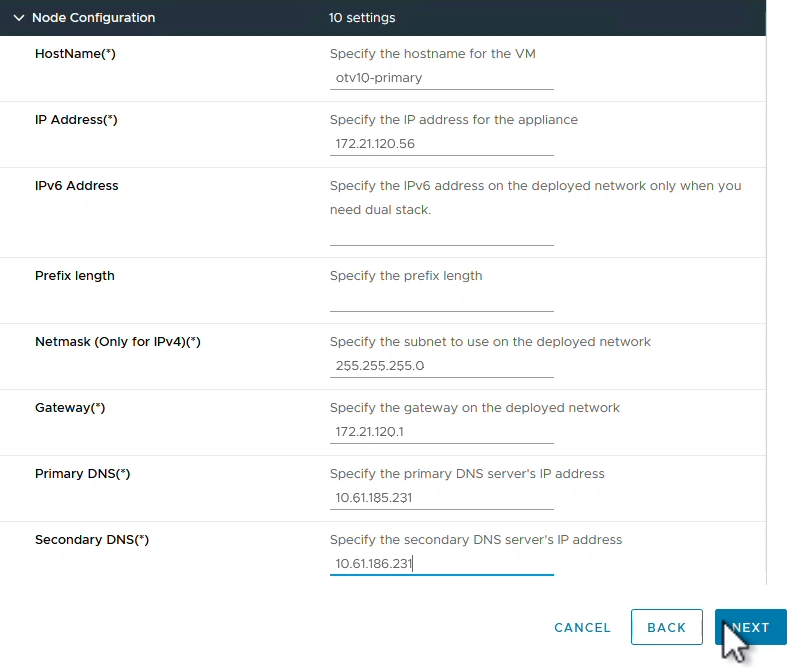

  7. Dans la fenêtre Personnaliser le modèle, complétez toutes les informations requises.

    • Nom d'utilisateur et mot de passe de l'application

    • Choisissez si vous souhaitez activer ASUP (AutoSupport). Inclure une URL proxy.

    • Nom d'utilisateur et mot de passe de l'administrateur.

    • Serveurs NTP.

    • Nom d'utilisateur et mot de passe de maintenance (compte "maint" utilisé sur la console).

    • Fournissez les adresses IP requises pour la configuration de déploiement.

    • Fournissez toutes les informations réseau pour la configuration du nœud.

      Afficher un exemple
      Personnaliser le modèle

  8. Cliquez sur Suivant pour continuer, puis sur Terminer pour commencer le déploiement.

Étape 2 : Configurer les outils ONTAP

Une fois la machine virtuelle des outils ONTAP installée et mise sous tension, ajoutez les serveurs vCenter et les systèmes de stockage ONTAP que vous souhaitez gérer.

Étapes

  1. Ajoutez des instances vCenter en suivant les instructions de la documentation des ONTAP tools for VMware vSphere : "Ajouter des instances vCenter" .

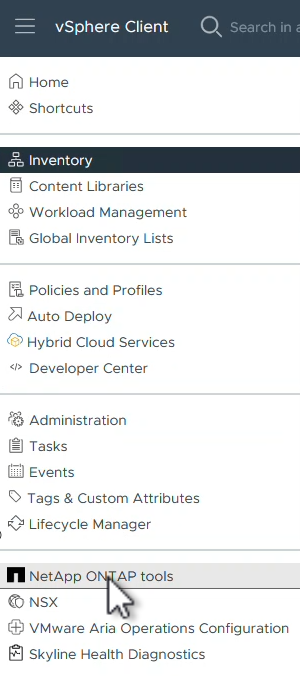

  2. Pour ajouter un système de stockage ONTAP , connectez-vous au client vSphere et accédez au menu principal sur la gauche. Cliquez sur * Outils NetApp ONTAP * pour lancer l'interface utilisateur.

    Afficher un exemple
    ouvrir les outils ONTAP

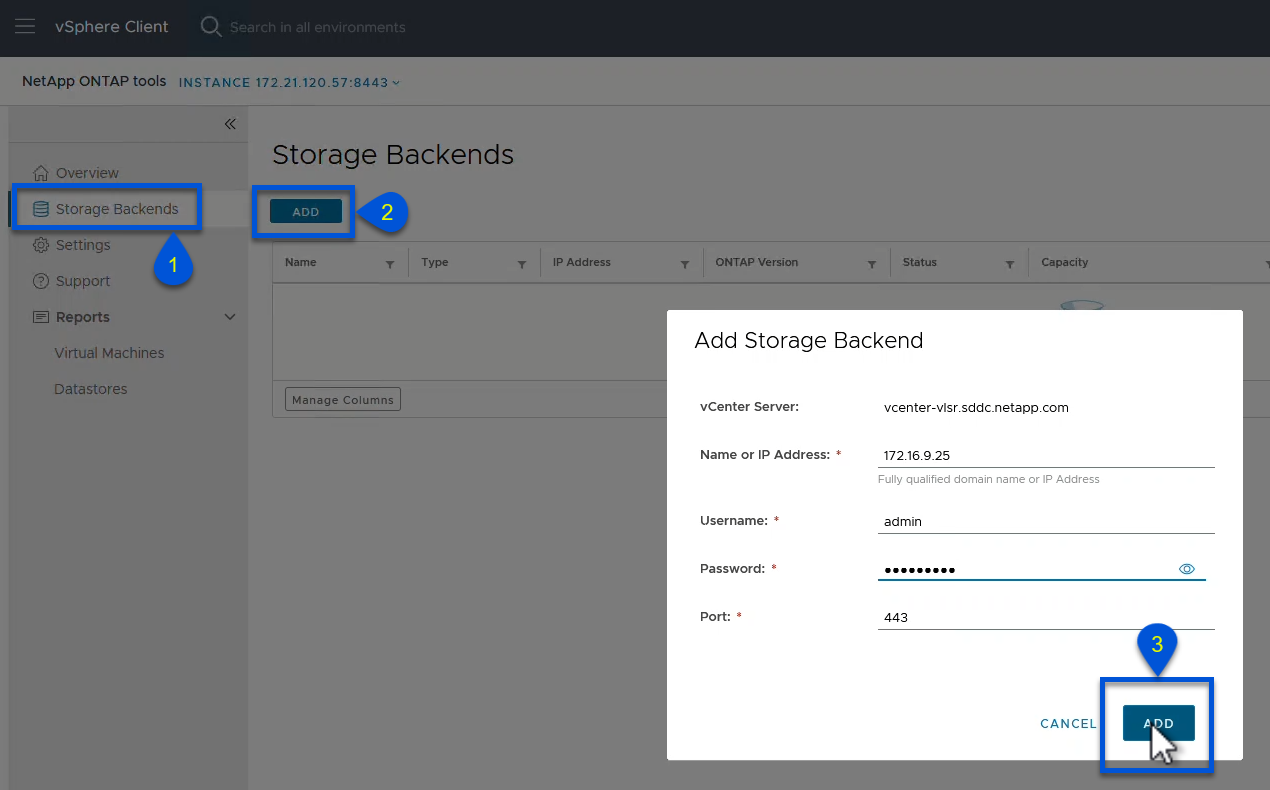

  3. Accédez à Backends de stockage dans le menu de gauche et cliquez sur Ajouter pour accéder à la fenêtre Ajouter un backend de stockage.

  4. Saisissez l'adresse IP et les informations d'identification du système de stockage ONTAP à gérer. Cliquez sur Ajouter pour terminer.

    Afficher un exemple
    Ajouter un backend de stockage
    Astuce Pour permettre une gestion complète de toutes les SVM du système de stockage, ajoutez le backend de stockage dans l'interface utilisateur du client vSphere à l'aide de l'adresse IP du cluster. Alternativement, le backend de stockage peut être ajouté et associé à une instance vCenter à l'aide du gestionnaire d'outils ONTAP à https://loadBalanceIP:8443/virtualization/ui/ . Cette méthode alternative vous permet d’ajouter uniquement les informations d’identification SVM à l’interface utilisateur du client vSphere, ce qui offre un contrôle plus précis sur l’accès au stockage.

Étape 3 : provisionner le magasin de données NFS

Les outils ONTAP intègrent des fonctionnalités dans toute l’interface utilisateur du client vSphere. Dans cette étape, une banque de données NFS est provisionnée à partir de la page d’inventaire de stockage.

Étapes

  1. Dans le client vSphere, accédez à l’inventaire de stockage.

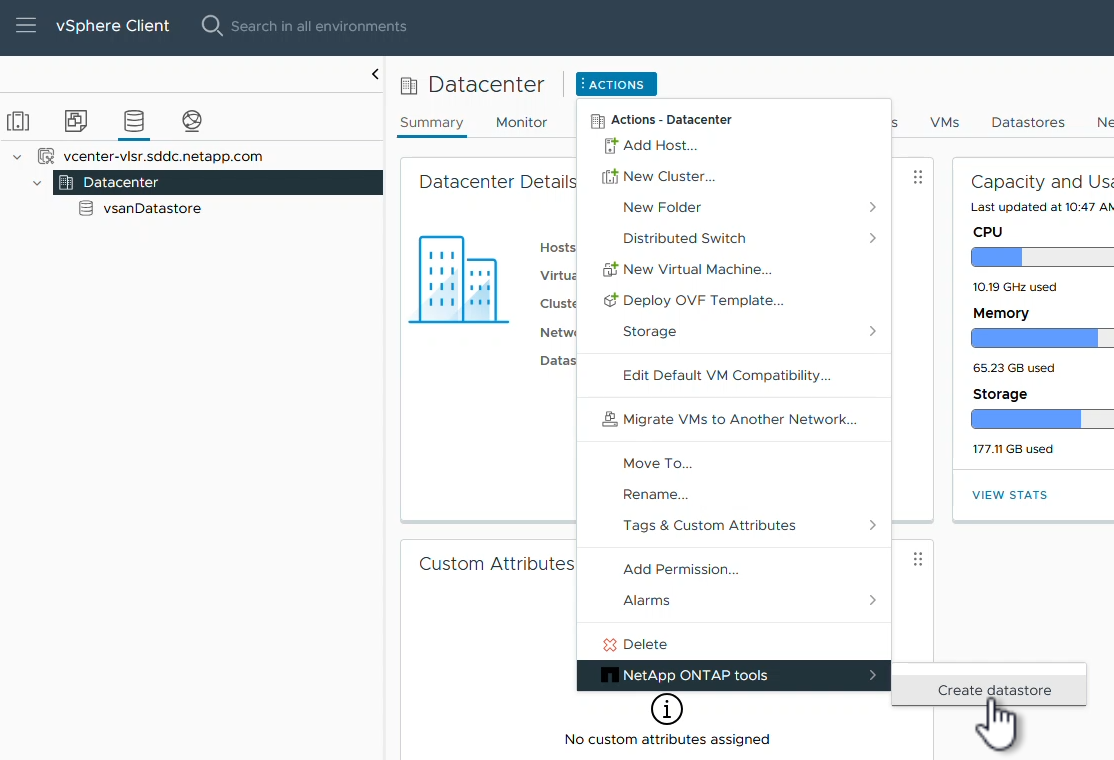

  2. Accédez à ACTIONS > Outils NetApp ONTAP > Créer une banque de données.

    Afficher un exemple
    Créer un magasin de données

  3. Dans l’assistant Créer une banque de données, sélectionnez le type de banque de données à créer. Les options sont NFS ou VMFS.

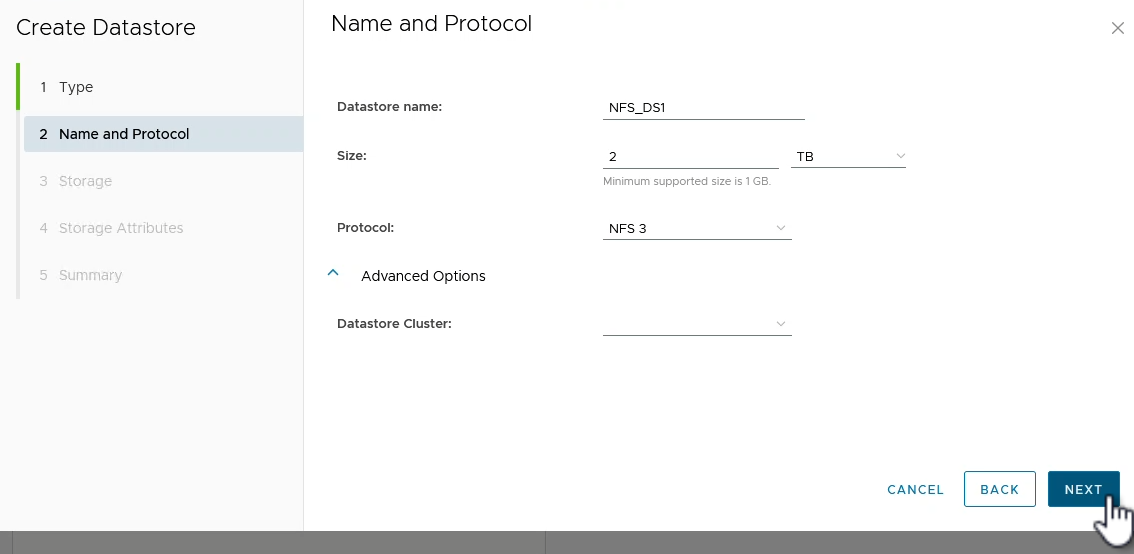

  4. Sur la page Nom et protocole, saisissez un nom pour la banque de données, la taille et le protocole NFS à utiliser.

    Afficher un exemple
    Nom et protocole

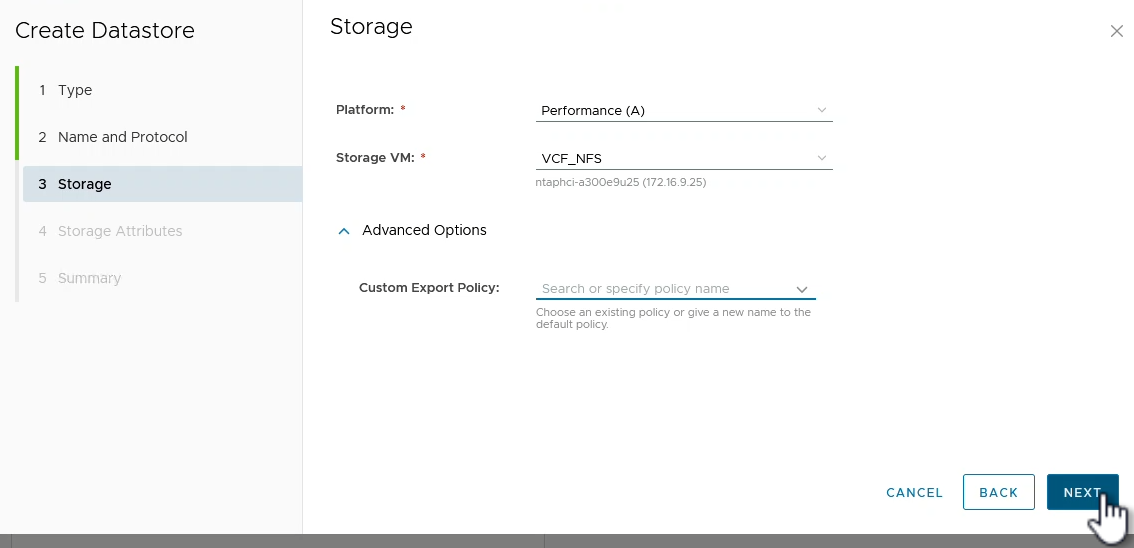

  5. Sur la page Stockage, sélectionnez la plate-forme de stockage ONTAP et la machine virtuelle de stockage (SVM). Vous pouvez également sélectionner ici toutes les politiques d’exportation personnalisées disponibles. Cliquez sur Suivant pour continuer.

    Afficher un exemple
    Page de stockage

  6. Sur la page Attributs de stockage, sélectionnez l’agrégat de stockage à utiliser. Cliquez sur Suivant pour continuer.

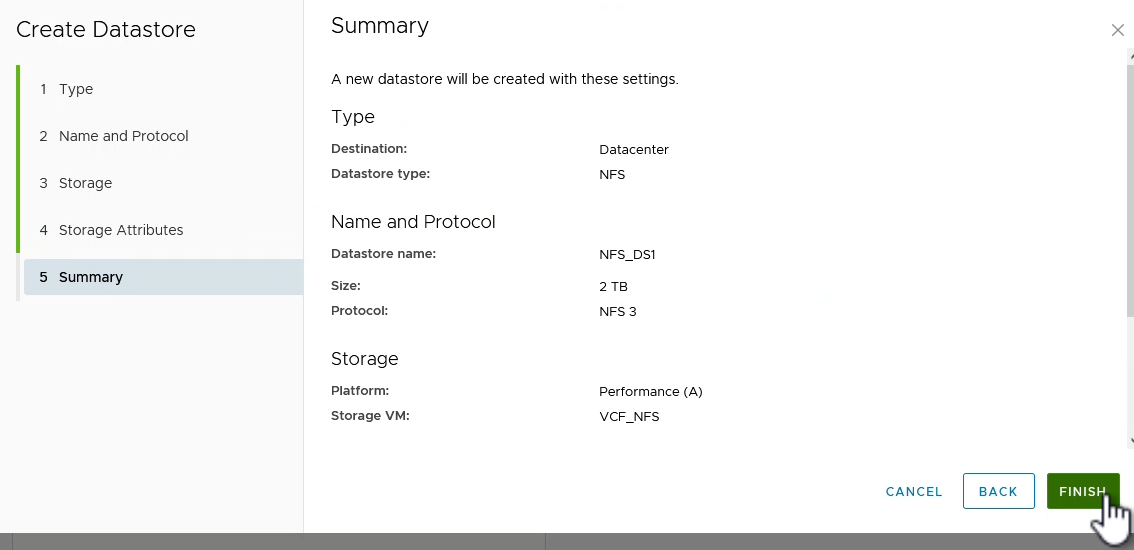

  7. Sur la page Résumé, vérifiez les informations et cliquez sur Terminer pour commencer le processus de provisionnement.

    Les outils ONTAP créent un volume sur le système de stockage ONTAP et le montent en tant que banque de données NFS sur tous les hôtes ESXi du cluster.

    Afficher un exemple
    Page de résumé

Quelle est la prochaine étape ?

Après avoir déployé les outils ONTAP et provisionné la banque de données NFS,"convertir le cluster vSphere en domaine de gestion VCF" .
