Ajoutez NFS et vVols comme stockage supplémentaire aux domaines de charge de travail VI à l'aide des ONTAP tools for VMware vSphere
Suggérer des modifications
PDF
Dans ce cas d'utilisation, nous décrivons la procédure d'utilisation des outils ONTAP pour VMware pour ajouter des banques de données NFS et vVols comme stockage supplémentaire pour un domaine de charge de travail d'infrastructure virtuelle (VI) VMware Cloud Foundation (VCF). Cette procédure résume le déploiement des outils ONTAP pour VMware vSphere, la configuration d'une machine virtuelle de stockage (SVM) avec des interfaces logiques NFS et le provisionnement des banques de données NFS et vVols .
NFS est utilisé comme protocole de stockage pour la banque de données vVols .
Avantages du NFS
Simplicité et facilité d'utilisation : NFS est simple à configurer et à gérer, ce qui en fait un excellent choix pour les environnements qui nécessitent un partage de fichiers rapide et facile.
Évolutivité : l'architecture d'ONTAP permet à NFS d'évoluer efficacement, prenant en charge les besoins croissants en données sans modifications significatives de l'infrastructure.
Flexibilité : NFS prend en charge une large gamme d'applications et de charges de travail, ce qui le rend polyvalent pour divers cas d'utilisation, y compris les environnements virtualisés.
Pour plus d'informations, reportez-vous à la "Guide de référence NFS v3 pour vSphere 8" .
Aperçu du scénario
Ce scénario couvre les étapes de haut niveau suivantes :
-
Créez une machine virtuelle de stockage (SVM) avec des interfaces logiques (LIF) pour le trafic NFS.
-
Créez un groupe de ports distribués pour le réseau NFS sur le domaine de charge de travail VI.
-
Créez un adaptateur vmkernel pour NFS sur les hôtes ESXi pour le domaine de charge de travail VI.
-
Déployez les outils ONTAP sur le domaine de charge de travail VI.
-
Créez une nouvelle banque de données NFS sur le domaine de charge de travail VI.
-
Créez une nouvelle banque de données vVols sur le domaine de charge de travail VI.
Prérequis
Ce scénario nécessite les composants et configurations suivants :
-
Un système de stockage ONTAP AFF ou FAS avec des ports de données physiques sur des commutateurs Ethernet dédiés au trafic de stockage.
-
Le déploiement du domaine de gestion VCF est terminé et le client vSphere est accessible.
-
Un domaine de charge de travail VI a été précédemment déployé.
NetApp recommande des conceptions de réseau redondantes pour NFS, offrant une tolérance aux pannes pour les systèmes de stockage, les commutateurs, les adaptateurs réseau et les systèmes hôtes. Il est courant de déployer NFS avec un seul sous-réseau ou plusieurs sous-réseaux en fonction des exigences architecturales.
Se référer à "Meilleures pratiques pour exécuter NFS avec VMware vSphere" pour des informations détaillées spécifiques à VMware vSphere.
Pour obtenir des conseils réseau sur l'utilisation ONTAP avec VMware vSphere, reportez-vous au "Configuration réseau - NFS" section de la documentation des applications d'entreprise NetApp .
Cette documentation montre le processus de création d'un nouveau SVM et de spécification des informations d'adresse IP pour créer plusieurs LIF pour le trafic NFS. Pour ajouter de nouveaux LIF à un SVM existant, reportez-vous à"Créer une LIF (interface réseau)" .
Pour obtenir des informations complètes sur l'utilisation de NFS avec les clusters vSphere, reportez-vous au"Guide de référence NFS v3 pour vSphere 8" .
Étapes de déploiement
Pour déployer les outils ONTAP et les utiliser pour créer une banque de données vVols et NFS sur le domaine de gestion VCF, procédez comme suit :
Créer des SVM et des LIF sur le système de stockage ONTAP
L'étape suivante est effectuée dans ONTAP System Manager.
Créer la VM de stockage et les LIF
Suivez les étapes suivantes pour créer un SVM avec plusieurs LIF pour le trafic NFS.
-
Depuis ONTAP System Manager, accédez à VM de stockage dans le menu de gauche et cliquez sur + Ajouter pour démarrer.
-
Dans l'assistant Ajouter une machine virtuelle de stockage, indiquez un Nom pour la SVM, sélectionnez l'Espace IP, puis, sous Protocole d'accès, cliquez sur l'onglet SMB/CIFS, NFS, S3 et cochez la case Activer NFS.
Il n'est pas nécessaire de cocher le bouton Autoriser l'accès client NFS ici, car Ontap Tools pour VMware vSphere sera utilisé pour automatiser le processus de déploiement de la banque de données. Cela inclut la fourniture d’un accès client pour les hôtes ESXi. -
Dans la section Interface réseau, renseignez l'adresse IP, le masque de sous-réseau et le domaine de diffusion et le port pour le premier LIF. Pour les LIF suivants, la case à cocher peut être activée pour utiliser des paramètres communs à tous les LIF restants ou utiliser des paramètres distincts.
-
Choisissez si vous souhaitez activer le compte d'administration de la machine virtuelle de stockage (pour les environnements multi-locataires) et cliquez sur Enregistrer pour créer la SVM.
Configurer la mise en réseau pour NFS sur les hôtes ESXi
Les étapes suivantes sont effectuées sur le cluster VI Workload Domain à l’aide du client vSphere. Dans ce cas, vCenter Single Sign-On est utilisé, de sorte que le client vSphere est commun aux domaines de gestion et de charge de travail.
Créer un groupe de ports distribués pour le trafic NFS
Procédez comme suit pour créer un nouveau groupe de ports distribués pour le réseau afin de transporter le trafic NFS :
-
Depuis le client vSphere, accédez à Inventaire > Réseau pour le domaine de charge de travail. Accédez au commutateur distribué existant et choisissez l'action pour créer Nouveau groupe de ports distribués….
-
Dans l'assistant Nouveau groupe de ports distribués, saisissez un nom pour le nouveau groupe de ports et cliquez sur Suivant pour continuer.
-
Sur la page Configurer les paramètres, remplissez tous les paramètres. Si des VLAN sont utilisés, assurez-vous de fournir l'ID VLAN correct. Cliquez sur Suivant pour continuer.
-
Sur la page Prêt à terminer, vérifiez les modifications et cliquez sur Terminer pour créer le nouveau groupe de ports distribués.
-
Une fois le groupe de ports créé, accédez au groupe de ports et sélectionnez l'action Modifier les paramètres….
-
Sur la page Groupe de ports distribués - Modifier les paramètres, accédez à Teaming et basculement dans le menu de gauche. Activez le regroupement des liaisons montantes à utiliser pour le trafic NFS en vous assurant qu'elles sont ensemble dans la zone Liaisons montantes actives. Déplacez toutes les liaisons montantes inutilisées vers Liaisons montantes inutilisées.
-
Répétez ce processus pour chaque hôte ESXi du cluster.
Créer un adaptateur VMkernel sur chaque hôte ESXi
Répétez ce processus sur chaque hôte ESXi dans le domaine de charge de travail.
-
À partir du client vSphere, accédez à l’un des hôtes ESXi dans l’inventaire du domaine de charge de travail. Dans l'onglet Configurer, sélectionnez Adaptateurs VMkernel et cliquez sur Ajouter un réseau… pour démarrer.
-
Dans la fenêtre Sélectionner le type de connexion, choisissez Adaptateur réseau VMkernel et cliquez sur Suivant pour continuer.
-
Sur la page Sélectionner le périphérique cible, choisissez l’un des groupes de ports distribués pour NFS qui a été créé précédemment.
-
Sur la page Propriétés du port, conservez les valeurs par défaut (aucun service activé) et cliquez sur Suivant pour continuer.
-
Sur la page Paramètres IPv4, renseignez l'adresse IP, le masque de sous-réseau et fournissez une nouvelle adresse IP de passerelle (uniquement si nécessaire). Cliquez sur Suivant pour continuer.
-
Vérifiez vos sélections sur la page Prêt à terminer et cliquez sur Terminer pour créer l'adaptateur VMkernel.
Déployer et utiliser les outils ONTAP pour configurer le stockage
Les étapes suivantes sont effectuées sur le cluster de domaine de gestion VCF à l'aide du client vSphere et impliquent le déploiement d'OTV, la création d'une banque de données NFS vVols et la migration des machines virtuelles de gestion vers la nouvelle banque de données.
Pour les domaines de charge de travail VI, OTV est installé sur le cluster de gestion VCF mais enregistré auprès du vCenter associé au domaine de charge de travail VI.
Pour plus d'informations sur le déploiement et l'utilisation des outils ONTAP dans un environnement vCenter multiple, reportez-vous à"Conditions requises pour l'enregistrement des outils ONTAP dans un environnement multi-serveurs vCenter" .
Déployer les ONTAP tools for VMware vSphere
Les ONTAP tools for VMware vSphere (OTV) sont déployés en tant qu’appliance VM et fournissent une interface utilisateur vCenter intégrée pour la gestion du stockage ONTAP .
Effectuez les opérations suivantes pour déployer les ONTAP tools for VMware vSphere:
-
Obtenez l'image OVA des outils ONTAP à partir du"Site d'assistance NetApp" et téléchargez-le dans un dossier local.
-
Connectez-vous à l’appliance vCenter pour le domaine de gestion VCF.
-
Depuis l'interface de l'appliance vCenter, cliquez avec le bouton droit sur le cluster de gestion et sélectionnez Déployer le modèle OVF…
-
Dans l'assistant Déployer le modèle OVF, cliquez sur le bouton radio Fichier local et sélectionnez le fichier OVA des outils ONTAP téléchargé à l'étape précédente.
-
Pour les étapes 2 à 5 de l’assistant, sélectionnez un nom et un dossier pour la machine virtuelle, sélectionnez la ressource de calcul, vérifiez les détails et acceptez le contrat de licence.
-
Pour l'emplacement de stockage des fichiers de configuration et de disque, sélectionnez la banque de données vSAN du cluster de domaine de gestion VCF.
-
Sur la page Sélectionner le réseau, sélectionnez le réseau utilisé pour le trafic de gestion.
-
Sur la page Personnaliser le modèle, remplissez toutes les informations requises :
-
Mot de passe à utiliser pour l'accès administratif à OTV.
-
Adresse IP du serveur NTP.
-
Mot de passe du compte de maintenance OTV.
-
Mot de passe de la base de données OTV Derby.
-
Ne cochez pas la case Activer VMware Cloud Foundation (VCF). Le mode VCF n'est pas requis pour le déploiement de stockage supplémentaire.
-
Nom de domaine complet ou adresse IP de l'appliance vCenter pour le domaine de charge de travail VI
-
Informations d'identification pour l'appliance vCenter du domaine de charge de travail VI
-
Fournissez les champs de propriétés réseau requis.
Cliquez sur Suivant pour continuer.
-
-
Vérifiez toutes les informations sur la page Prêt à terminer et cliquez sur Terminer pour commencer le déploiement de l'appliance OTV.
Ajoutez un système de stockage aux outils ONTAP .
-
Accédez aux outils NetApp ONTAP en les sélectionnant dans le menu principal du client vSphere.
-
Dans le menu déroulant INSTANCE de l'interface de l'outil ONTAP , sélectionnez l'instance OTV associée au domaine de charge de travail à gérer.
-
Dans ONTAP Tools, sélectionnez Systèmes de stockage dans le menu de gauche, puis appuyez sur Ajouter.
-
Remplissez l'adresse IP, les informations d'identification du système de stockage et le numéro de port. Cliquez sur Ajouter pour démarrer le processus de découverte.
Créer une banque de données NFS dans ONTAP Tools
Suivez les étapes suivantes pour déployer une banque de données ONTAP , exécutée sur NFS, à l’aide des outils ONTAP .
-
Dans ONTAP Tools, sélectionnez Aperçu et dans l'onglet Mise en route, cliquez sur Provision pour démarrer l'assistant.
-
Sur la page Général de l'assistant Nouveau magasin de données, sélectionnez la destination du centre de données ou du cluster vSphere. Sélectionnez NFS comme type de banque de données, saisissez un nom pour la banque de données et sélectionnez le protocole. Choisissez si vous souhaitez utiliser des volumes FlexGroup et si vous souhaitez utiliser un fichier de capacité de stockage pour le provisionnement. Cliquez sur Suivant pour continuer.
Remarque : la sélection de Distribuer les données de la banque de données sur le cluster créera le volume sous-jacent en tant que volume FlexGroup , ce qui empêche l'utilisation de profils de capacité de stockage. Se référer à "Configurations prises en charge et non prises en charge pour les volumes FlexGroup" pour plus d'informations sur l'utilisation des volumes FlexGroup .
-
Sur la page Système de stockage, sélectionnez un profil de capacité de stockage, le système de stockage et le SVM. Cliquez sur Suivant pour continuer.
-
Sur la page Attributs de stockage, sélectionnez l'agrégat à utiliser, puis cliquez sur Suivant pour continuer.
-
Enfin, examinez le Résumé et cliquez sur Terminer pour commencer à créer le magasin de données NFS.
Créer une banque de données vVols dans ONTAP Tools
Pour créer une banque de données vVols dans ONTAP Tools, procédez comme suit :
-
Dans ONTAP Tools, sélectionnez Aperçu et dans l'onglet Mise en route, cliquez sur Provision pour démarrer l'assistant.
-

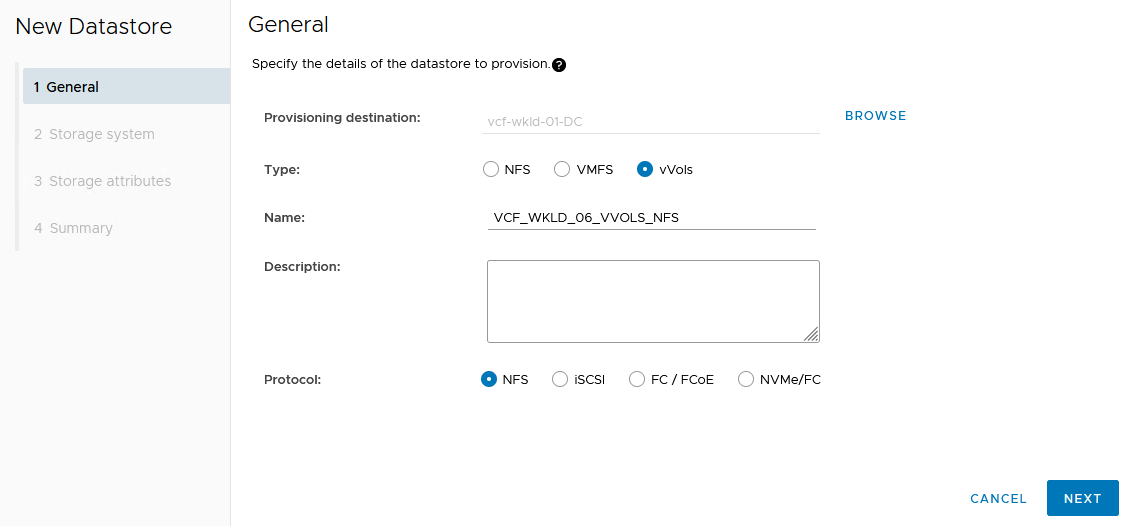

Sur la page Général de l'assistant Nouveau magasin de données, sélectionnez la destination du centre de données ou du cluster vSphere. Sélectionnez * vVols* comme type de banque de données, renseignez un nom pour la banque de données et sélectionnez NFS comme protocole. Cliquez sur Suivant pour continuer.
-
Sur la page Système de stockage, sélectionnez un profil de capacité de stockage, le système de stockage et le SVM. Cliquez sur Suivant pour continuer.
-
Sur la page Attributs de stockage, sélectionnez la création d'un nouveau volume pour la banque de données et renseignez les attributs de stockage du volume à créer. Cliquez sur Ajouter pour créer le volume, puis sur Suivant pour continuer.
-
Enfin, examinez le Résumé et cliquez sur Terminer pour démarrer le processus de création du magasin de données vVol.
Informations Complémentaires
Pour plus d'informations sur la configuration des systèmes de stockage ONTAP , reportez-vous au"Documentation ONTAP 9" centre.
Pour plus d'informations sur la configuration de VCF, reportez-vous à"Documentation de VMware Cloud Foundation" .
