Affectations de ports de plate-forme pour un commutateur Cisco 9336C-FX2 à 36 ports connectant un stockage NS224 dans une configuration IP MetroCluster
Suggérer des modifications
PDF
L'utilisation du port dans une configuration MetroCluster IP dépend du modèle de commutateur et du type de plate-forme.
Consultez les considérations suivantes avant d'utiliser les tableaux de configuration :
-
Les tableaux de cette section concernent les commutateurs Cisco 9336C-FX2 à 36 ports lorsqu'au moins une configuration MetroCluster ou un groupe DR connecte des étagères NS224 au commutateur MetroCluster.
Si vous disposez d'un commutateur Cisco 9336C-FX2 à 36 ports et que vous ne prévoyez pas de connecter un stockage NS224 au commutateur, utilisez les tableaux dans "Affectations de ports de plate-forme pour les commutateurs Cisco 3232C ou Cisco 9336C-FX2 à 36 ports".
Si vous disposez d'un commutateur Cisco 9336C-FX2 à 12 ports, utilisez les tableaux de "Affectations de ports de plate-forme pour les commutateurs Cisco 9336C-FX2 à 12 ports" .
Le commutateur Cisco 9336C-FX2 à 12 ports ne prend pas en charge la connexion des étagères NS224 au commutateur MetroCluster. -
Lorsque vous câblez un commutateur Cisco 9336C-FX2 pour connecter un stockage NS224, vous ne pouvez avoir qu’un maximum de deux configurations MetroCluster ou groupes DR. Au moins une configuration MetroCluster ou un groupe DR doit connecter des étagères NS224 au commutateur MetroCluster.
Si l'une de vos configurations MetroCluster ou groupes DR ne connecte pas les étagères NS224 au commutateur MetroCluster, suivez le Tableaux de câblage pour les contrôleurs ne connectant pas les étagères NS224 connectées par commutateur.
-
Le RcfFileGenerator affiche uniquement les plates-formes éligibles lorsque la première plate-forme est sélectionnée.
-
Si vous étendez une configuration MetroCluster standard qui ne prend pas en charge le stockage NS224 connecté au commutateur et que vous souhaitez ajouter une configuration MetroCluster qui prend en charge le stockage NS224 connecté au commutateur, consultez les informations suivantes :
-
Dans l’"RcfFileGenerator" outil, vous devez d’abord sélectionner la plateforme qui prend en charge le stockage NS224 connecté au commutateur, puis sélectionner la plateforme qui ne prend pas en charge le stockage NS224 connecté au commutateur.
Cela signifie que lorsque vous générez le RCF pour votre nouvelle configuration, vous devrez peut-être sélectionner les plateformes dans l'outil RcfFileGenerator dans l'ordre suivant :
-
Sélectionnez la plateforme qui prend en charge le stockage NS224 connecté au commutateur dans le second champ déroulant.
-
Sélectionnez la plateforme qui ne prend pas en charge le stockage NS224 connecté au commutateur dans le premier champ déroulant.
-
-
-
La connexion d'une configuration MetroCluster à huit ou deux nœuds requiert ONTAP 9.14.1 ou version ultérieure.
Choisissez la table de câblage adaptée à votre configuration
Consultez le tableau d'affectation des ports correspondant à votre configuration. Cette section comporte deux ensembles de tables de câblage :
Contrôleurs connectant des tiroirs NS224 reliés par un commutateur
Déterminez le tableau d'affectation des ports à suivre pour les contrôleurs qui connectent des tiroirs NS224 reliés par un commutateur.
| Plateforme | Utilisez ce tableau de câblage… |
|---|---|
AFF C30, AFF A30 AFF C60 |
Le tableau suivant dépend de l'utilisation d'une carte Ethernet 25G (groupe 1a) ou 100G (groupe 1b). |
AFF A320 AFF C400, ASA C400 AFF A400, ASA A400 |
|
AFF A50 |
|
AFF A700 AFF C800, ASA C800, AFF A800 AFF A900, ASA A900 |
|
AFF A90 AFF A1K AFF A70 AFF C80 |

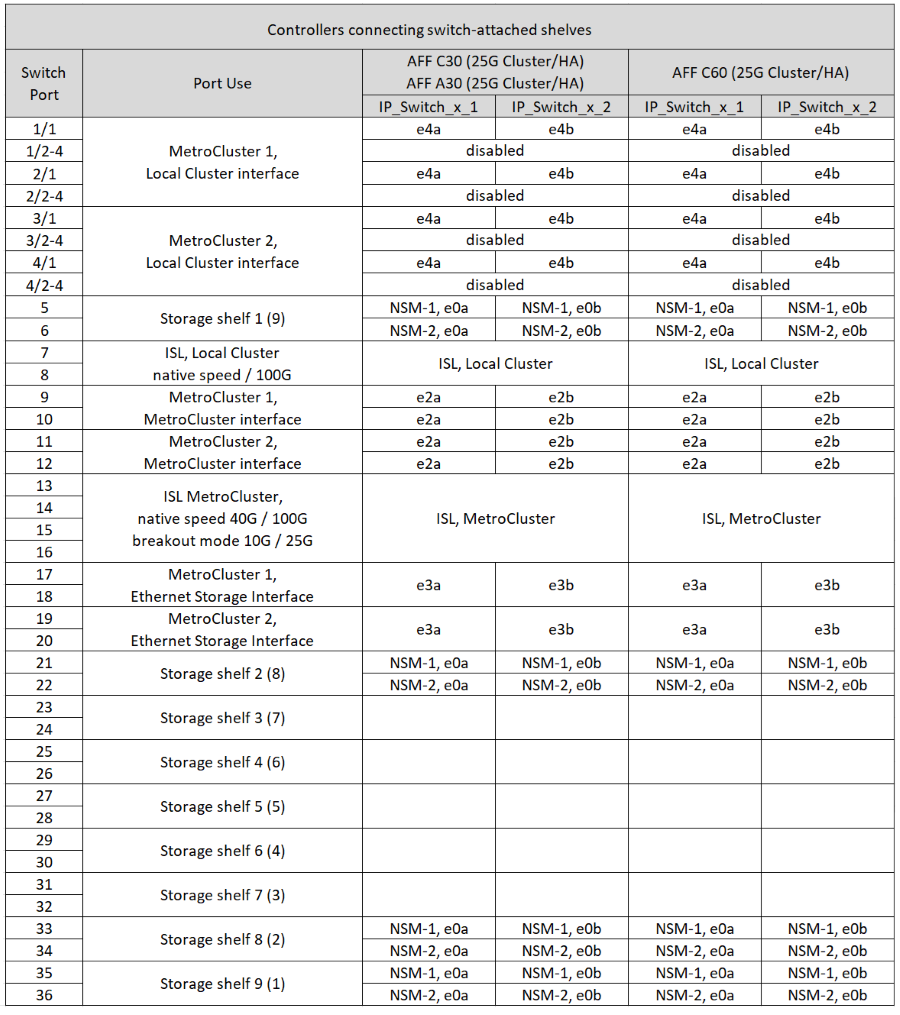

Passez en revue les attributions de port de la plateforme pour connecter un système AFF A30, AFF C30 ou AFF C60 qui connecte des tiroirs NSS24 reliés par commutateur à un commutateur Cisco 9336C-FX2 à l'aide d'une carte Ethernet 25G à quatre ports.
|
|
Cette configuration nécessite une carte Ethernet 25G à quatre ports dans le logement 4 pour connecter le cluster local et les interfaces haute disponibilité. |

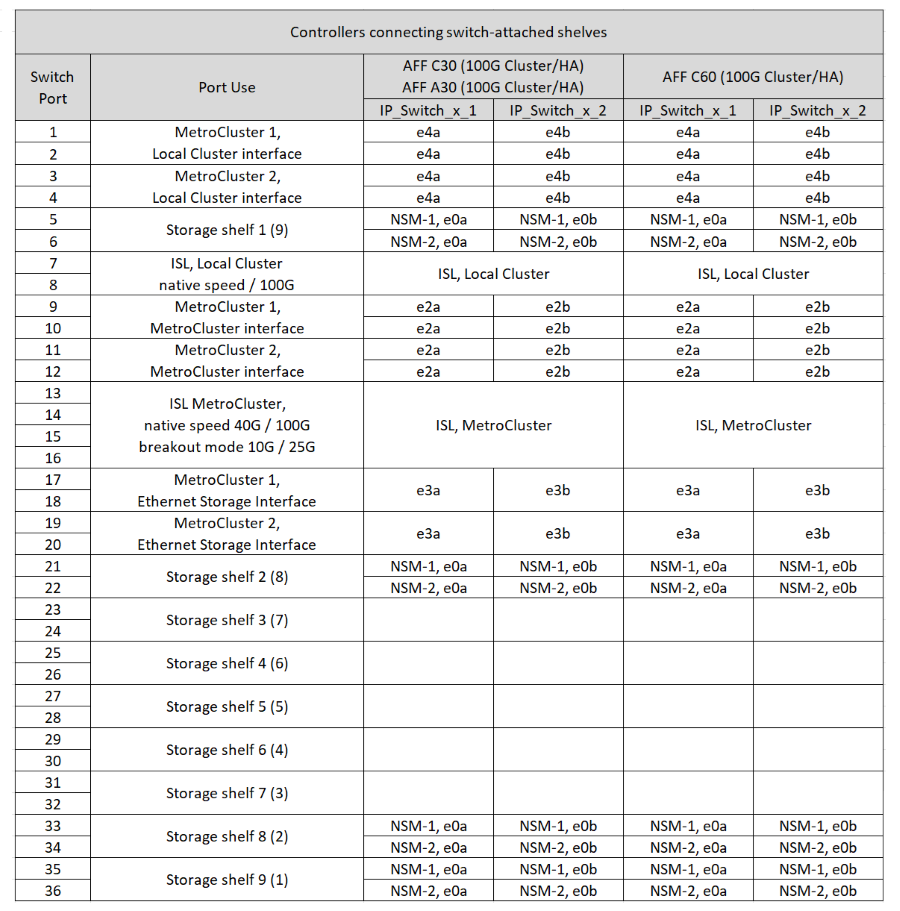

Passez en revue les attributions de port de la plateforme pour connecter un système AFF A30, AFF C30 ou AFF C60 qui connecte des tiroirs NSS24 reliés par commutateur à un commutateur Cisco 9336C-FX2 à l'aide d'une carte Ethernet 100 Gbit à deux ports.
|
|
Cette configuration nécessite une carte Ethernet 100G à deux ports dans le logement 4 pour connecter le cluster local et les interfaces haute disponibilité. |
Vérifiez les attributions de ports de la plateforme pour connecter un système AFF A320, AFF C400, ASA C400, AFF A400 ou ASA A400 qui connecte des tiroirs NSS24 reliés par commutateur à un commutateur Cisco 9336C-FX2 :
Vérifiez les attributions de ports de la plateforme pour câbler un système AFF A50 qui connecte des tiroirs NSS24 reliés par un commutateur Cisco 9336C-FX2 :
Vérifiez les attributions de ports de la plateforme pour connecter un système AFF A700, AFF C800, ASA C800, AFF A800, AFF A900 ou ASA A900 qui connecte des tiroirs NSS24 reliés par un commutateur Cisco 9336C-FX2 :
Remarque 1 : utilisez les ports e4a et e4e ou e4a et e8a si vous utilisez un adaptateur X91440A (40 Gbit/s). Utilisez les ports e4a et e4b ou e4a et e8a si vous utilisez un adaptateur X91153A (100 Gbit/s).
Vérifiez les attributions de ports de la plateforme pour connecter un système AFF A70, AFF C80, AFF A90 ou AFF A1K qui connecte des tiroirs NSS24 reliés par commutateur à un commutateur Cisco 9336C-FX2 :
Les contrôleurs ne connectent pas les tiroirs NS224 reliés par un commutateur
Déterminez le tableau d'affectation des ports à suivre pour les contrôleurs qui ne connectent pas les tiroirs NS224 reliés par un commutateur.
| Plateforme | Utilisez ce tableau de câblage… |
|---|---|
AFF A150, ASA A150 FAS2750, AFF A220 |
|
AFF A20 |
|
FAS500f AFF C250, ASA C250 AFF A250, ASA A250 |
|
AFF C30, AFF A30 FAS50 AFF C60 |
Le tableau suivant dépend de l'utilisation d'une carte Ethernet 25G (groupe 9a) ou 100G (groupe 9b). |
FAS8200, AFF A300 |
|
AFF A320, AFF C400, ASA C400, FAS8700 AFF A400, ASA A400 |
|
AFF A50 |
|
FAS9000, AFF A700 AFF C800, ASA C800, AFF A800, ASA A800 FAS9500, AFF A900, ASA A900 |
|
FAS70, AFF A70 AFF C80 FAS90, AFF A90 AFF A1K |
Vérifiez les attributions de ports de la plateforme pour câbler un système AFF A150, ASA A150, FAS2750 ou AFF A220 qui ne connecte pas les tiroirs NSS24 reliés par un commutateur Cisco 9336C-FX2 :
Vérifiez les attributions de ports de la plateforme pour câbler un système AFF A20 qui ne connecte pas les tiroirs NSS24 reliés par un commutateur Cisco 9336C-FX2 :
Vérifiez les attributions de ports de la plateforme pour câbler un système FAS500f, AFF C250, ASA C250, AFF A250 ou ASA A250 qui ne connecte pas les tiroirs NSS24 reliés par un commutateur Cisco 9336C-FX2 :

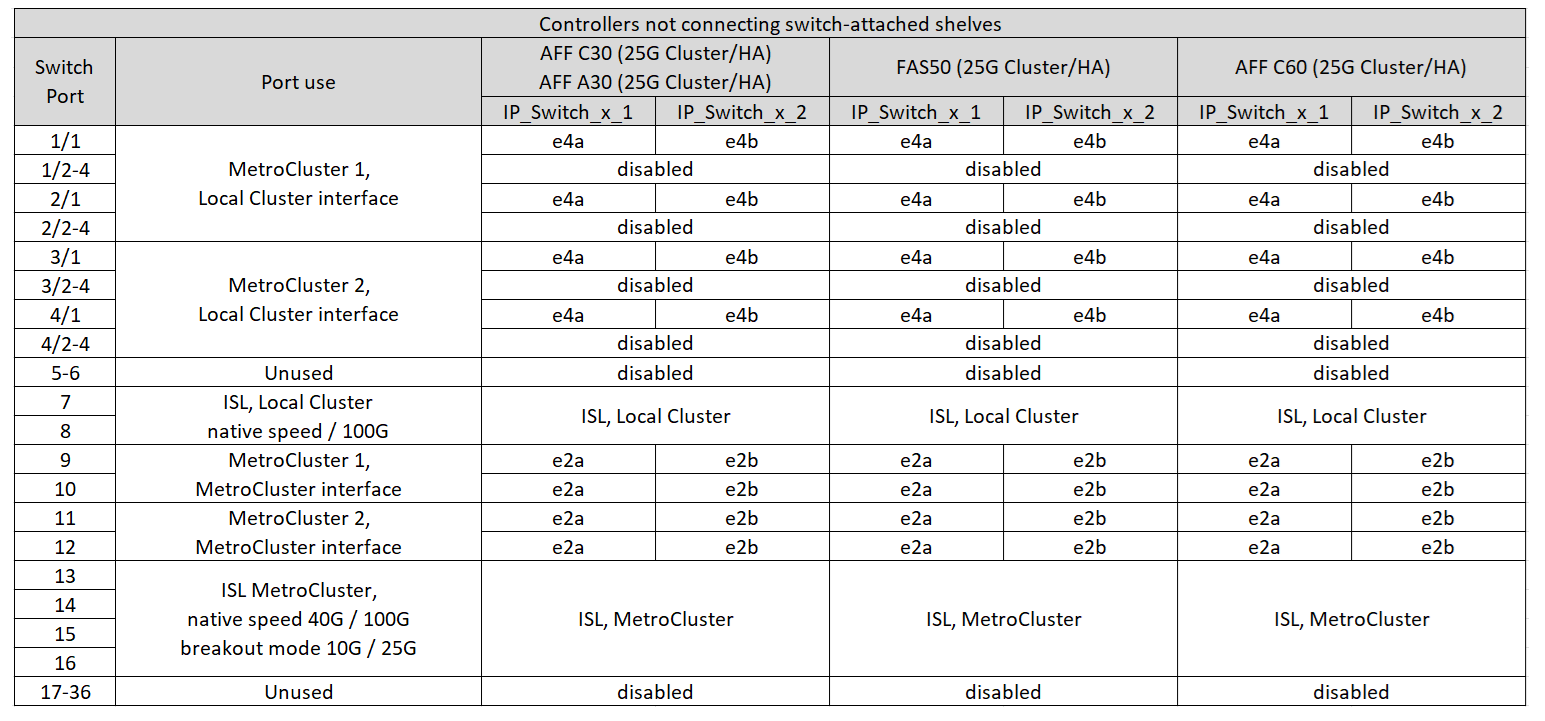

Vérifiez les attributions de ports de la plateforme pour câbler un système AFF A30, AFF C30, AFF C60 ou FAS50 qui ne connecte pas les tiroirs NSS24 reliés par commutateur à un commutateur Cisco 9336C-FX2 utilisant une carte Ethernet 25G à quatre ports :
|
|
Cette configuration nécessite une carte Ethernet 25G à quatre ports dans le logement 4 pour connecter le cluster local et les interfaces haute disponibilité. |

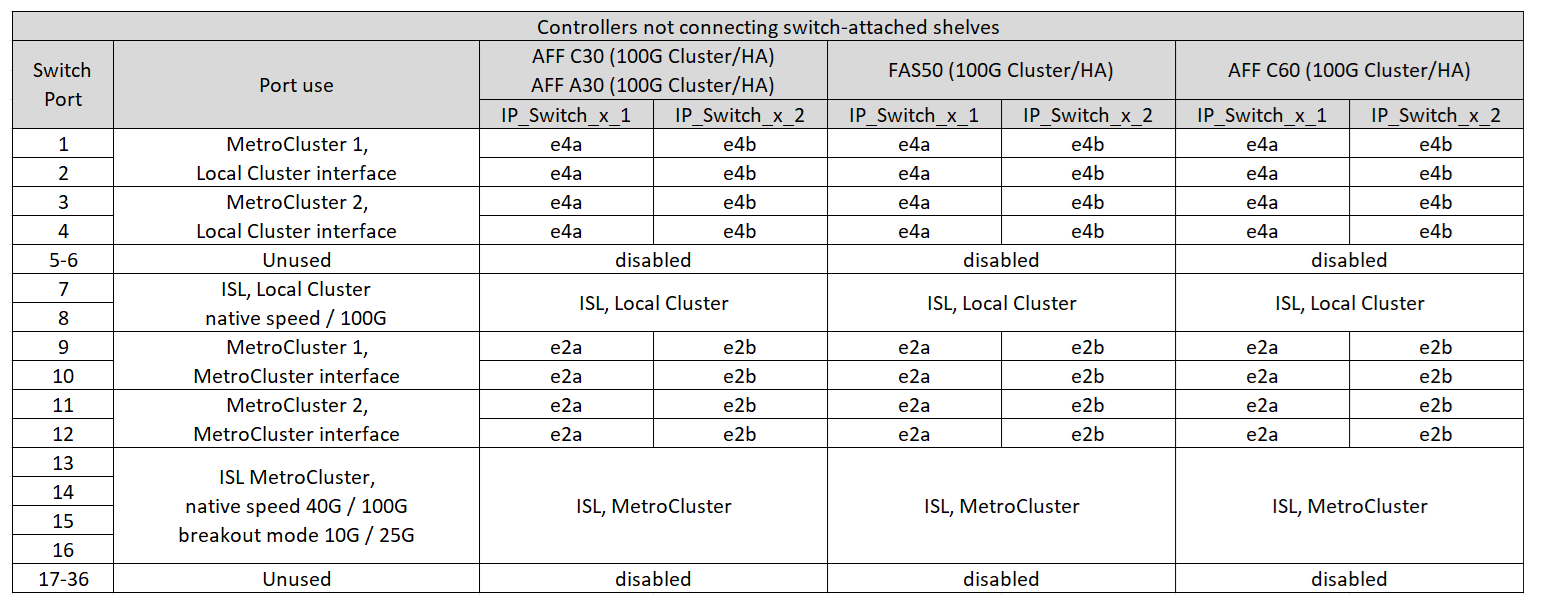

Passez en revue les attributions de ports de la plateforme pour câbler un système AFF A30, AFF C30, AFF C60 ou FAS50 qui ne connecte pas les tiroirs NSS24 reliés par commutateur à un commutateur Cisco 9336C-FX2 utilisant une carte Ethernet 100G à deux ports :
|
|
Cette configuration nécessite une carte Ethernet 100G à deux ports dans le logement 4 pour connecter le cluster local et les interfaces haute disponibilité. |
Vérifiez les attributions de ports de la plateforme pour connecter un système FAS8200 ou AFF A300 qui ne connecte pas les tiroirs NSS24 reliés par un commutateur Cisco 9336C-FX2 :
Vérifiez les attributions de ports de la plateforme pour câbler un système AFF A320, FAS8300, AFF C400, ASA C400, FAS8700, AFF A400 ou ASA A400 qui ne connecte pas les tiroirs NSS24 reliés par un commutateur Cisco 9336C-FX2 :
Vérifiez les attributions de ports de la plateforme pour câbler un système AFF A50 qui ne connecte pas les tiroirs NSS24 reliés par un commutateur Cisco 9336C-FX2 :

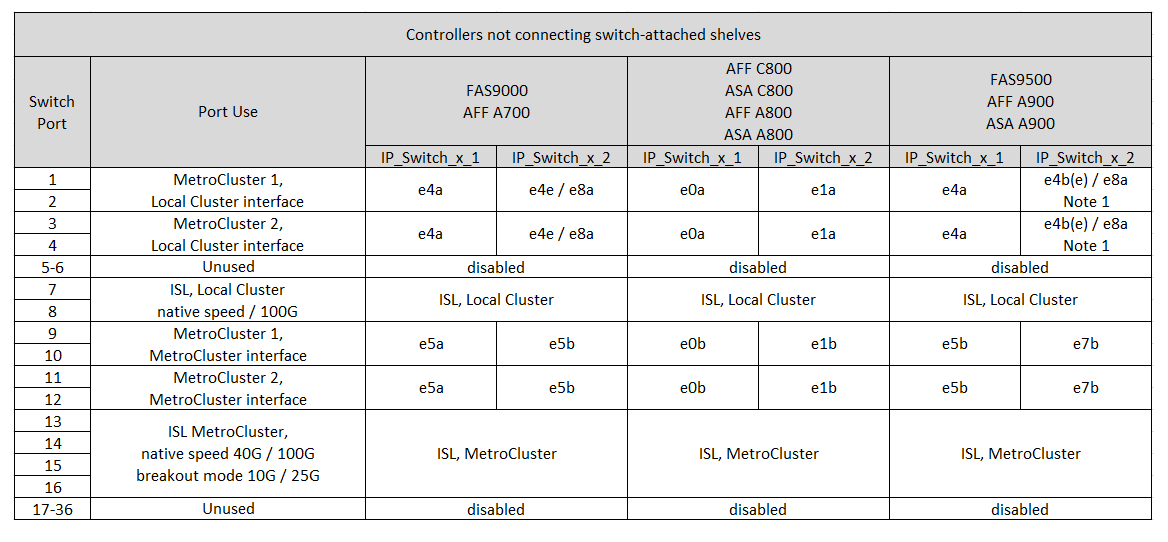

Vérifiez les attributions de ports de la plateforme pour câbler un système FAS9000, AFF A800, AFF C800, ASA C800, AFF A700, ASA A800, FAS9500, AFF A900 ou ASA A900 qui ne connecte pas les tiroirs NSS24 reliés par un commutateur Cisco 9336C-FX2 :
Remarque 1 : utilisez les ports e4a et e4e ou e4a et e8a si vous utilisez un adaptateur X91440A (40 Gbit/s). Utilisez les ports e4a et e4b ou e4a et e8a si vous utilisez un adaptateur X91153A (100 Gbit/s).

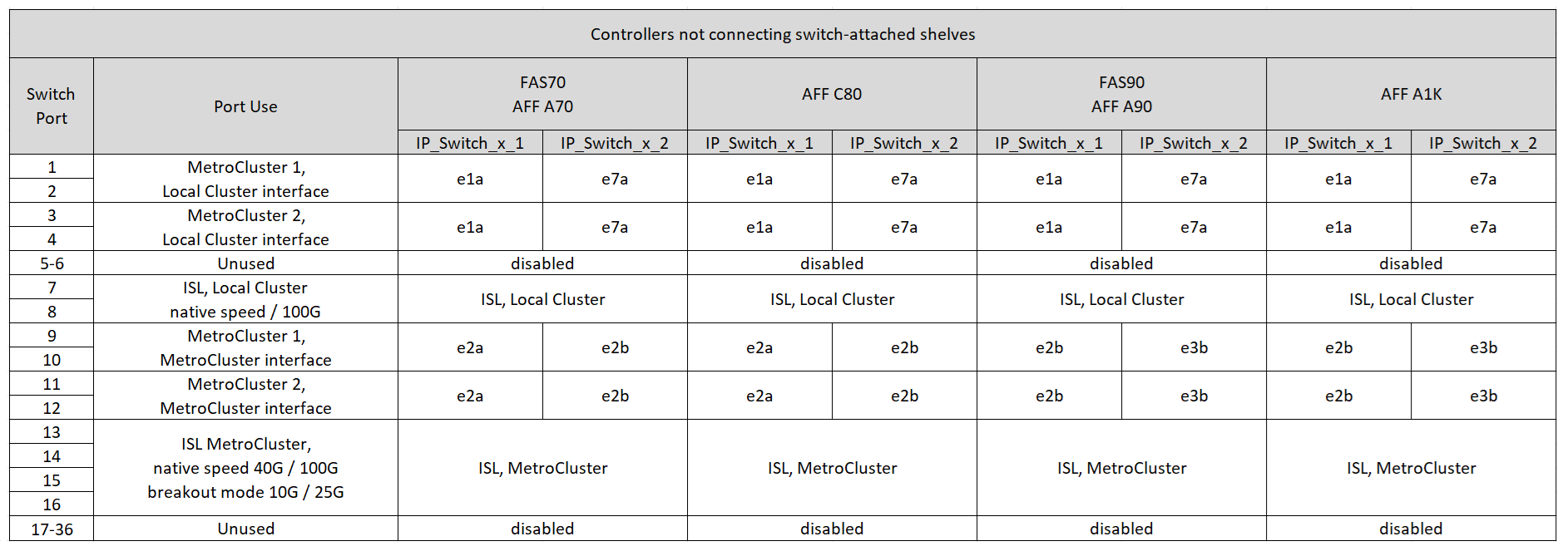

Vérifiez les attributions de ports de la plateforme pour câbler un système AFF A70, FAS70, AFF C80, FAS90, AFF A90 ou AFF A1K qui ne connecte pas les tiroirs NSS24 reliés par un commutateur Cisco 9336C-FX2 :
