L'utilisation du port dans une configuration MetroCluster IP dépend du modèle de commutateur et du type de plate-forme.
Consultez les considérations suivantes avant d'utiliser les tableaux de configuration :
-
Les tableaux de cette section concernent les commutateurs Cisco 3232C ou les commutateurs Cisco 9336C-FX2 à 36 ports qui ne connectent pas le stockage NS224.
Si vous disposez d'un commutateur Cisco 9336C-FX2 à 12 ports, utilisez les tableaux de "Affectations de ports de plate-forme pour les commutateurs Cisco 9336C-FX2 à 12 ports" .
Si vous disposez d'un commutateur Cisco 9336C-FX2 à 36 ports et qu'au moins une configuration MetroCluster ou un groupe DR connecte des étagères NS224 au commutateur MetroCluster, utilisez les tableaux de "Affectations de ports de plate-forme pour un commutateur Cisco 9336C-FX2 à 36 ports connectant un stockage NS224" .
-
Les tableaux suivants indiquent l'utilisation des ports pour le site A. Le même câblage est utilisé pour le site B.
-
Vous ne pouvez pas configurer les commutateurs avec des ports de vitesses différentes (par exemple, un mélange de ports 100 Gbit/s et de ports 40 Gbit/s).
-
Si vous configurez un seul MetroCluster avec les commutateurs, utilisez le groupe de ports MetroCluster 1.
Gardez une trace du groupe de ports MetroCluster (MetroCluster 1, MetroCluster 2, MetroCluster 3 ou MetroCluster 4). Vous en aurez besoin lorsque vous utilisez l'outil RcfFileGenerator comme décrit plus loin dans cette procédure de configuration.
-
Le RcfFileGenerator pour MetroCluster IP fournit également une vue d'ensemble du câblage par port pour chaque commutateur.
Utilisez cette présentation du câblage pour vérifier votre câblage.
-
Le fichier RCF version 2.10 ou ultérieure est requis pour le mode d'écorché 25G pour les liens ISL MetroCluster.
-
ONTAP 9.13.1 ou version ultérieure et le fichier RCF version 2.00 sont requis pour utiliser une plateforme autre que FAS8200 ou AFF A300 dans le groupe « MetroCluster 4 ».
|
La version du fichier RCF est différente de celle de l'outil RCFfilegenerator utilisé pour générer le fichier. Par exemple, vous pouvez générer un fichier RCF version 2.00 à l'aide de RCFfilegenerator v1.6c. |
Choisissez la table de câblage adaptée à votre configuration
Utilisez le tableau suivant pour déterminer la table de câblage que vous devez suivre.
Passez en revue les affectations des ports de la plateforme pour connecter les câbles des systèmes AFF A150, ASA A150, FAS2750, AFF A220, FAS500f, système AFF C250, ASA C250, AFF A250 ou ASA A250 vers un switch Cisco 3232C ou 9336C-FX2 :
Vérifier les attributions de ports de plateforme pour relier un système AFF A20 à un switch Cisco 3232C ou 9336C-FX2 :
Vérifiez les attributions de ports de la plateforme pour connecter un système AFF A30, AFF C30, AFF C60 ou FAS50 à un switch Cisco 3232C ou 9336C-FX2 à l'aide d'une carte Ethernet 25G à quatre ports.
|
|
Cette configuration nécessite une carte Ethernet 25G à quatre ports dans le logement 4 pour connecter le cluster local et les interfaces haute disponibilité. |

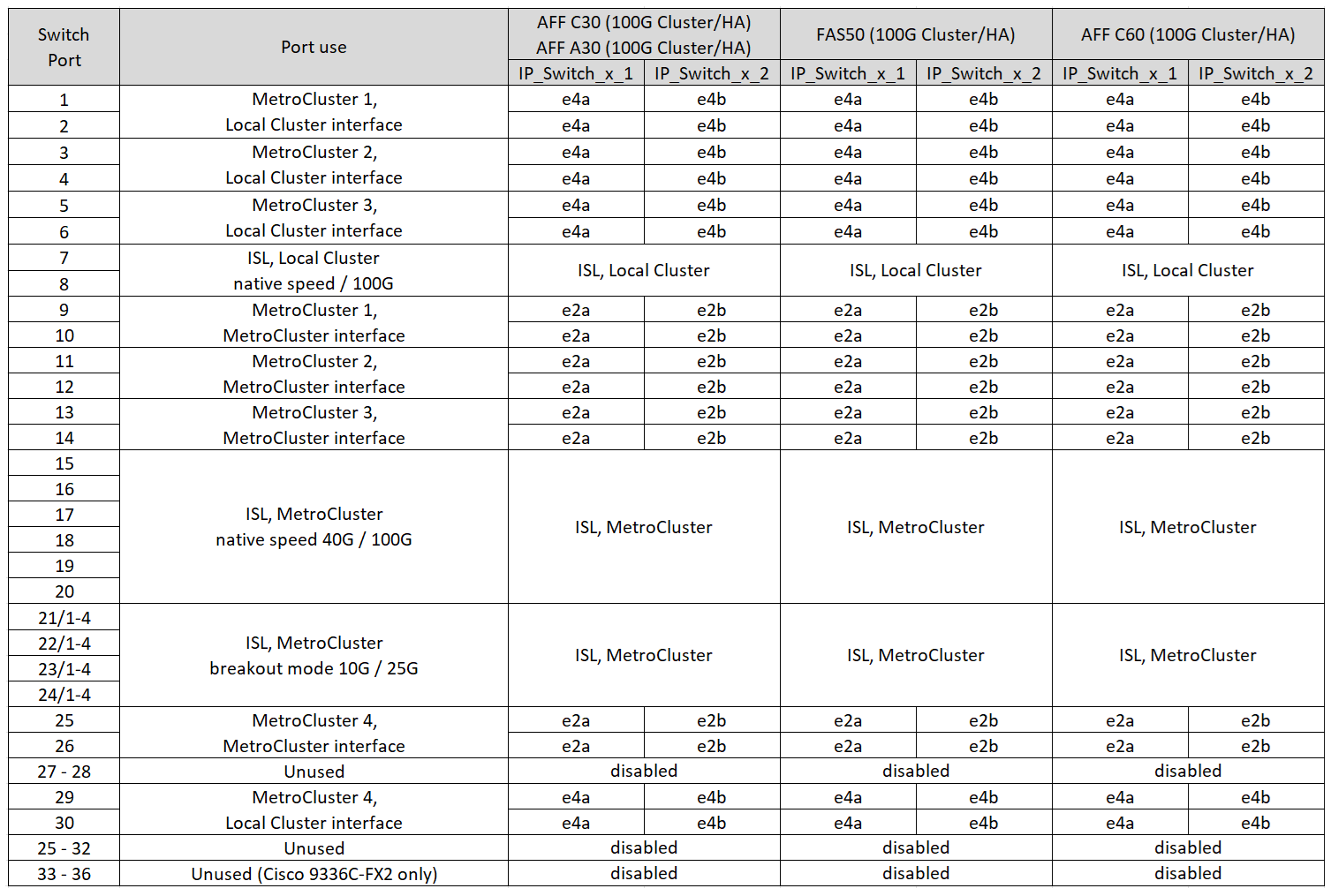

Vérifiez les attributions de ports de la plateforme pour connecter un système AFF A30, AFF C30, AFF C60 ou FAS50 à un switch Cisco 3232C ou 9336C-FX2 à l'aide d'une carte Ethernet 100 Gbit/s à deux ports.
|
|
Cette configuration nécessite une carte Ethernet 100G à deux ports dans le logement 4 pour connecter le cluster local et les interfaces haute disponibilité. |
Vérifiez les attributions de ports de plateforme pour connecter un système FAS8200 ou AFF A300 à un switch Cisco 3232C ou 9336C-FX2 :
Si vous effectuez une mise à niveau à partir d'anciens fichiers RCF, la configuration du câblage peut utiliser des ports du groupe « MetroCluster 4 » (ports 25/26 et 29/30).
Consultez les attributions de ports de plateforme pour connecter les systèmes AFF A320, FAS8300, AFF C400, ASA C400, FAS8700, système AFF A400 ou ASA A400 vers un switch Cisco 3232C ou 9336C-FX2 :
|
|
L'utilisation de ports dans le groupe « MetroCluster 4 » nécessite ONTAP 9.13.1 ou version ultérieure. |
Vérifier les attributions de ports de plateforme pour relier un système AFF A50 à un switch Cisco 3232C ou 9336C-FX2 :
Consultez les affectations des ports de plateforme pour connecter les câbles des systèmes FAS9000, AFF A700, AFF C800, ASA C800, AFF A800, système ASA A800, FAS9500, AFF A900 ou ASA A900 vers un switch Cisco 3232C ou 9336C-FX2 :
Remarque 1 : utilisez les ports e4a et e4e ou e4a et e8a si vous utilisez un adaptateur X91440A (40 Gbit/s). Utilisez les ports e4a et e4b ou e4a et e8a si vous utilisez un adaptateur X91153A (100 Gbit/s).
|
|
L'utilisation de ports dans le groupe « MetroCluster 4 » nécessite ONTAP 9.13.1 ou version ultérieure. |
Vérifier les attributions de ports de plateforme pour connecter un système AFF A70, FAS70, AFF C80, FAS90, AFF A90 ou AFF A1K à un switch Cisco 3232C ou 9336C-FX2 :
