MetroCluster IP 構成におけるCisco 3232C または 36 ポートCisco 9336C スイッチのプラットフォーム ポート割り当て
変更を提案
PDF
MetroCluster IP 構成で使用するポートは、スイッチのモデルとプラットフォームのタイプによって異なります。
構成テーブルを使用する前に、次の考慮事項を確認してください。
-
このセクションの表は、NS224 ストレージに接続されていない Cisco 3232C スイッチまたは 36 ポート Cisco 9336C-FX2 スイッチ用です。
12ポートのCisco 9336C-FX2スイッチをお持ちの場合は、 "12ポートCisco 9336C-FX2スイッチのプラットフォームポート割り当て" 。
36ポートのCisco 9336C-FX2スイッチがあり、少なくとも1つのMetroCluster構成またはDRグループがNS224シェルフをMetroClusterスイッチに接続している場合は、 "NS224ストレージを接続する36ポートCisco 9336C-FX2スイッチのプラットフォームポート割り当て" 。
-
次の表は、サイト A で使用するポートを示していますサイト B でも同じケーブル接続が使用されます
-
異なる速度のポート (たとえば、100 Gbps ポートと 40 Gbps ポートの混在) を持つスイッチを構成することはできません。
-
スイッチを使用して 1 つの MetroCluster を設定する場合は、 * MetroCluster 1 * ポートグループを使用します。
MetroClusterポートグループ（MetroCluster 1、MetroCluster 2、MetroCluster 3、またはMetroCluster 4）を追跡します。RcfFileGenerator ツールを使用する場合は、この設定手順で後述するように、このツールが必要になります。
-
また、 RcfFileGenerator for MetroCluster IP では、各スイッチのポートごとのケーブル配線の概要についても説明します。
ケーブル接続の概要を使用して、ケーブル接続を検証します。
-
MetroCluster ISLの25Gブレークアウトモードには、バージョンv2.10以降のRCFファイルが必要です。
-
「MetroCluster 4」グループでFAS8200またはAFF A300以外のプラットフォームを使用するには、ONTAP 9.13.1以降およびRCFファイルバージョン2.00が必要です。
|
RCFファイルのバージョンは、ファイルの生成に使用されるRCFfilegeneratorツールのバージョンとは異なります。たとえば、RCFファイルジェネレータv1.6cを使用してバージョン2.00のRCFファイルを生成できます。 |
構成に適したケーブル接続テーブルを選択
次の表を使用して、必要なケーブル接続の表を特定します。
| システムの状態 | 使用するケーブル接続テーブル |
|---|---|
AFF A150、ASA A150 FAS2750、AFF A220 FAS500f、AFF C250、ASA C250 AFF A250、ASA A250 |
|
AFF A20用 |
|
AFF A30、AFF C30 FAS50 AFF C60 |
次の表は、25G（グループ3a）と100G（グループ3b）のどちらのイーサネットカードを使用しているかによって異なります。 |
FAS8200、AFF A300 |
|
AFF A320 FAS8300、AFF C400、ASA C400、FAS8700 AFF A400、ASA A400 |
|
AFF A50用 |
|
FAS9000、AFF A700 AFF C800、ASA C800、AFF A800、ASA A800 FAS9500、AFF A900、 ASA A900 |
|
FAS70、AFF A70 AFF C80 FAS90、AFF A90 AFF A1K |
プラットフォームポート割り当てを確認して、AFF A150、ASA A150、FAS2750、AFF A220、FAS500f、 AFF C250、ASA C250、AFF A250、またはASA A250システムからCisco 3232Cまたは9336C-FX2スイッチへの接続：

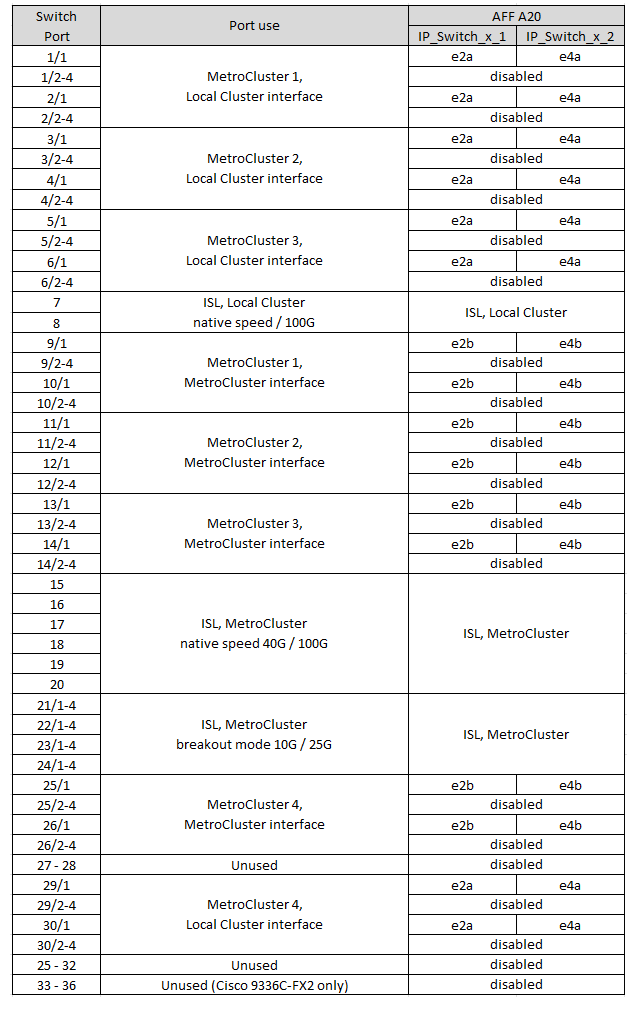

プラットフォームポート割り当てを確認し、AFF A20システムをCisco 3232Cまたは9336C-FX2スイッチにケーブル接続します。

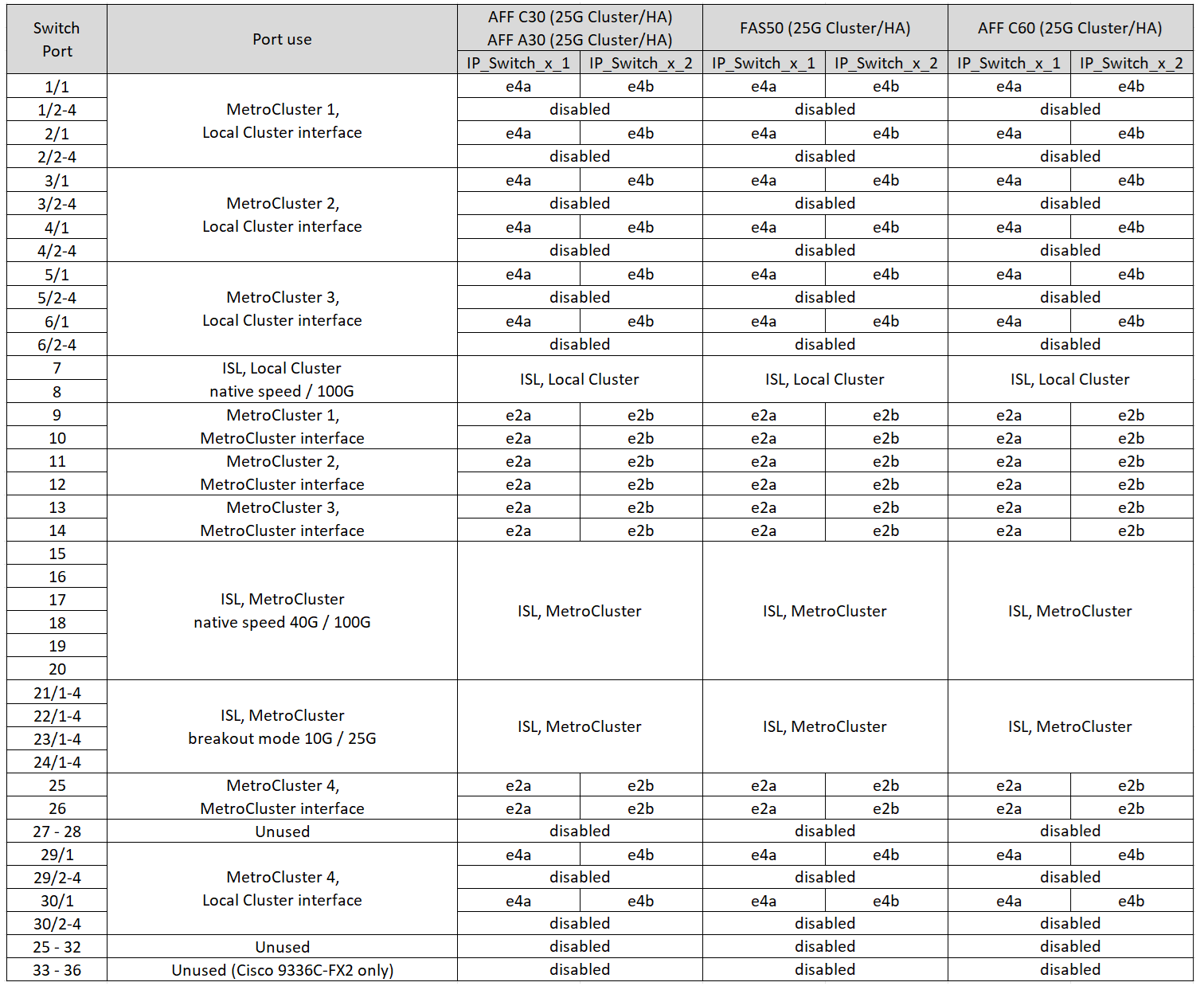

プラットフォームポートの割り当てを確認し、4ポートの25Gイーサネットカードを使用してAFF A30、AFF C30、AFF C60、またはFAS50システムをCisco 3232Cまたは9336C-FX2スイッチにケーブル接続します。
|
|
この構成では、ローカルクラスタとHAインターフェイスを接続するために、スロット4に4ポートの25Gイーサネットカードが必要です。 |
プラットフォームポートの割り当てを確認し、2ポートの100Gイーサネットカードを使用してAFF A30、AFF C30、AFF C60、またはFAS50システムをCisco 3232Cまたは9336C-FX2スイッチにケーブル接続します。
|
|
この構成では、ローカルクラスタとHAインターフェイスを接続するために、スロット4に2ポートの100Gイーサネットカードが必要です。 |
プラットフォームポート割り当てを確認し、FAS8200またはAFF A300システムをCisco 3232Cまたは9336C-FX2スイッチにケーブル接続します。
古いRCFファイルからアップグレードする場合は、「MetroCluster 4」グループのポート（ポート25 / 26および29 / 30）をケーブル接続構成で使用している可能性があります。
AFF A320、FAS8300、AFF C400、ASA C400、FAS8700をケーブル接続するためのプラットフォームポート割り当ての確認 AFF A400またはASA A400システムからCisco 3232Cまたは9336C-FX2スイッチへの接続：
|
|
「MetroCluster 4」グループのポートを使用するには、ONTAP 9.13.1以降が必要です。 |
プラットフォームポート割り当てを確認し、AFF A50システムをCisco 3232Cまたは9336C-FX2スイッチにケーブル接続します。
FAS9000、AFF A700、AFF C800、ASA C800、AFF A800をケーブル接続するためのプラットフォームポート割り当ての確認 ASA A800、FAS9500、AFF A900、またはASA A900システムからCisco 3232Cまたは9336C-FX2スイッチへの接続：
*注1 *：X91440Aアダプタ（40Gbps）を使用している場合は、ポートe4aとe4e、またはe4aとe8aのいずれかを使用します。ポートe4aとe4b、またはX91153Aアダプタ（100Gbps）を使用している場合はe4aとe8aのいずれかを使用します。
|
|
「MetroCluster 4」グループのポートを使用するには、ONTAP 9.13.1以降が必要です。 |

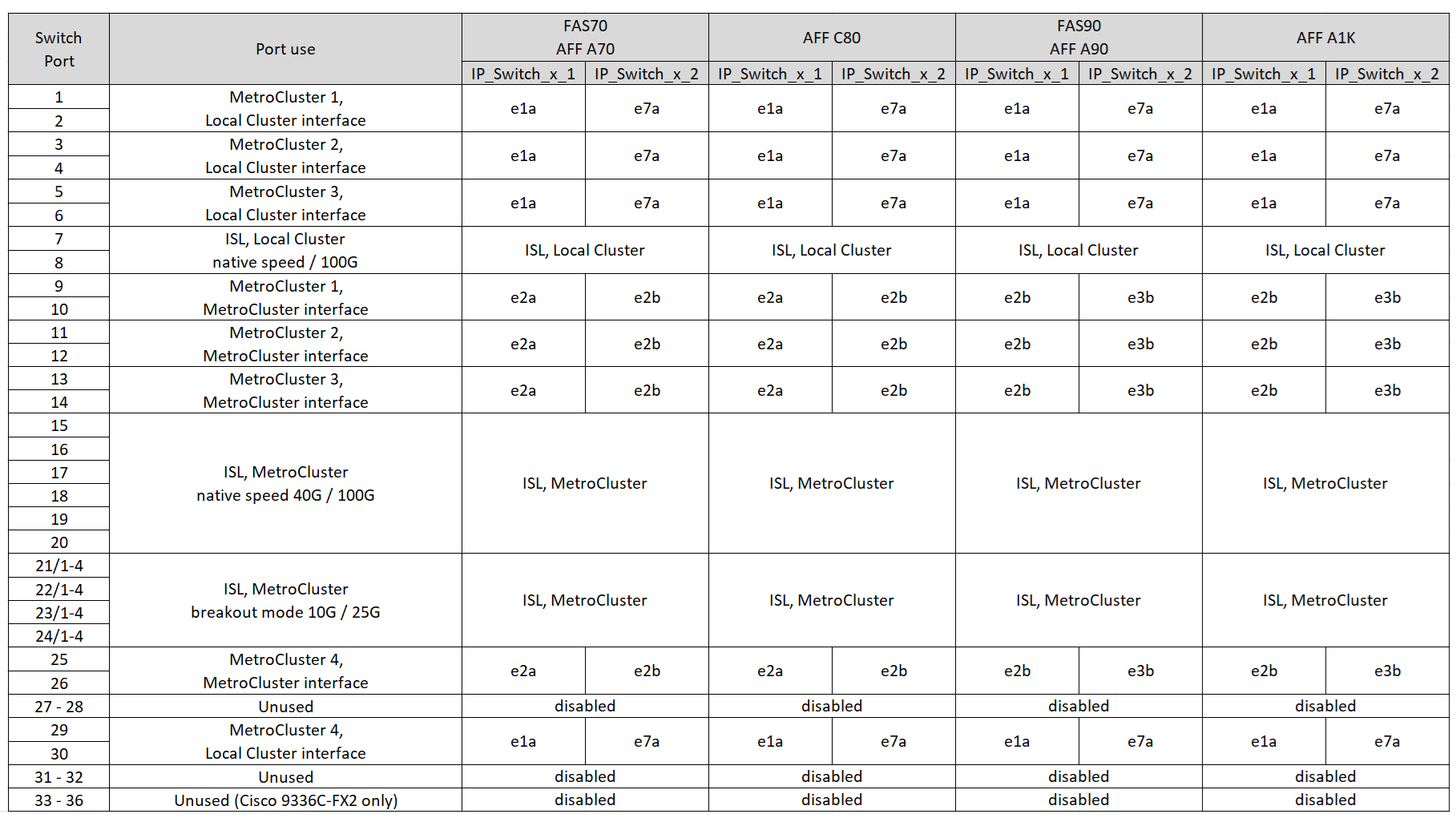

プラットフォームポート割り当てを確認し、AFF A70、FAS70、AFF C80、FAS90、AFF A90、またはAFF A1KシステムをCisco 3232Cまたは9336C-FX2スイッチにケーブル接続します。
