MetroCluster IP構成でNS224ストレージを接続する36ポートCisco 9336C-FX2スイッチのプラットフォームポート割り当て
変更を提案
PDF
MetroCluster IP 構成で使用するポートは、スイッチのモデルとプラットフォームのタイプによって異なります。
構成テーブルを使用する前に、次の考慮事項を確認してください。
-
このセクションの表は、少なくとも 1 つの MetroCluster 構成または DR グループが NS224 シェルフを MetroCluster スイッチに接続している場合の 36 ポート Cisco 9336C-FX2 スイッチ用です。
NS224ストレージに接続していない36ポートのCisco 9336C-FX2スイッチをお持ちの場合は、 "Cisco 3232C または 36 ポート Cisco 9336C-FX2 スイッチのプラットフォーム ポート割り当て" 。
12ポートのCisco 9336C-FX2スイッチをお持ちの場合は、 "12ポートCisco 9336C-FX2スイッチのプラットフォームポート割り当て" 。
12 ポートの Cisco 9336C-FX2 スイッチは、NS224 シェルフを MetroCluster スイッチに接続することをサポートしていません。 -
Cisco 9336C-FX2 スイッチを NS224 ストレージに接続してケーブル接続する場合、MetroCluster 構成または DR グループは最大 2 つまでしか作成できません。少なくとも 1 つの MetroCluster 構成または DR グループで NS224 シェルフを MetroCluster スイッチに接続する必要があります。スイッチ接続された NS224 シェルフを接続していないプラットフォームは、2 番目の MetroCluster 構成または 2 番目の DR グループとしてのみ接続できます。
2つ目のMetroClusterまたはDRグループがNS224シェルフをMetroClusterスイッチに接続しない場合は、 スイッチ接続NS224シェルフに接続しないコントローラの配線表 。
-
RcfFileGeneratorでは、最初のプラットフォームが選択されている場合にのみ、対象となるプラットフォームが表示されます。
-
1つの8ノードまたは2つの4ノードMetroCluster構成を接続するには、ONTAP 9.14.1以降が必要です。
構成に適したケーブル接続テーブルを選択
構成に適したポート割り当ての表を確認します。このセクションには、2組のケーブルテーブルがあります。
スイッチ接続NS224シェルフを接続するコントローラ
スイッチ接続NS224シェルフを接続するコントローラのポート割り当て表を確認します。
| プラットフォーム | 使用するケーブル接続テーブル |
|---|---|
AFF C30、AFF A30 AFF C60 |
次の表は、25G（グループ1a）と100G（グループ1b）のどちらのイーサネットカードを使用しているかによって異なります。 |
AFF A320 AFF C400、ASA C400 AFF A400、ASA A400 |
|
AFF A50用 |
|
AFF A700 AFF C800、ASA C800、AFF A800 AFF A900、ASA A900 |
|
AFF A70 AFF C80 AFF A90 AFF A1K |
プラットフォームポートの割り当てを確認し、4ポートの25Gイーサネットカードを使用してスイッチ接続NSS24シェルフをCisco 9336C-FX2スイッチに接続するAFF A30、AFF C30、またはAFF C60システムをケーブル接続します。
|
|
この構成では、ローカルクラスタとHAインターフェイスを接続するために、スロット4に4ポートの25Gイーサネットカードが必要です。 |

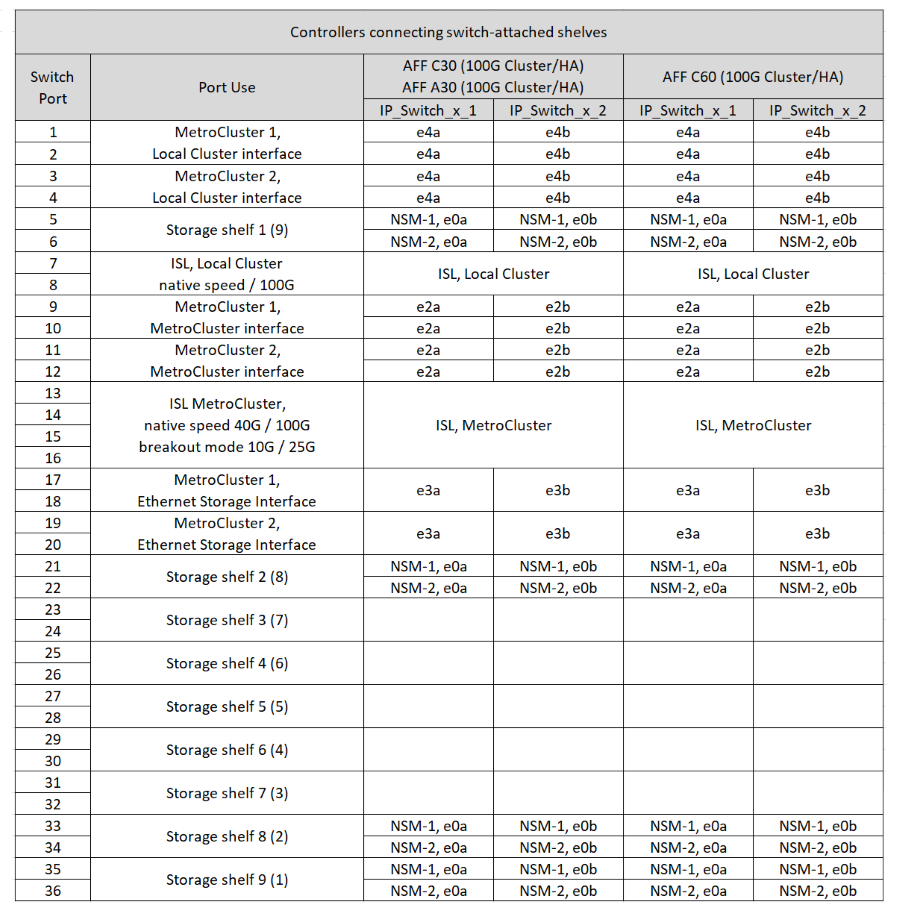

プラットフォームポートの割り当てを確認し、2ポート100Gイーサネットカードを使用してスイッチ接続NSS24シェルフをCisco 9336C-FX2スイッチに接続するAFF A30、AFF C30、またはAFF C60システムをケーブル接続します。
|
|
この構成では、ローカルクラスタとHAインターフェイスを接続するために、スロット4に2ポートの100Gイーサネットカードが必要です。 |
プラットフォームポート割り当てを確認し、スイッチ接続NSS24シェルフをCisco 9336C-FX2スイッチに接続するAFF A320、AFF C400、ASA C400、AFF A400、またはASA A400システムをケーブル接続します。
プラットフォームポート割り当てを確認し、スイッチ接続NSS24シェルフをCisco 9336C-FX2スイッチに接続するAFF A50システムをケーブル接続します。
プラットフォームポート割り当てを確認し、スイッチ接続のNSS24シェルフをCisco 9336C-FX2スイッチに接続するAFF A700、AFF A900、ASA C800、AFF A800、AFF C800、またはASA A900システムをケーブル接続します。
*注1 *：X91440Aアダプタ（40Gbps）を使用している場合は、ポートe4aとe4e、またはe4aとe8aのいずれかを使用します。ポートe4aとe4b、またはX91153Aアダプタ（100Gbps）を使用している場合はe4aとe8aのいずれかを使用します。

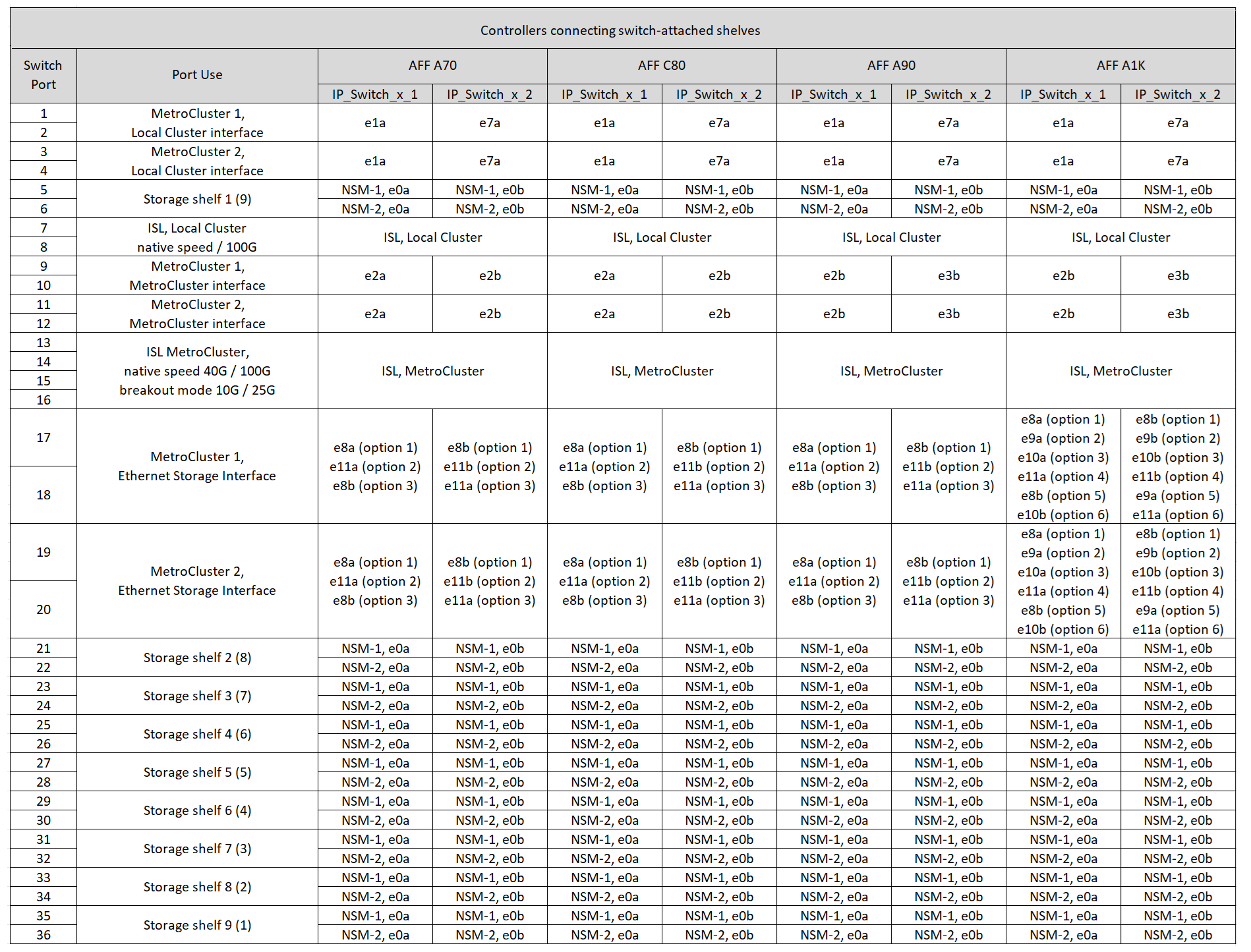

プラットフォームポート割り当てを確認し、スイッチ接続NSS24シェルフをCisco 9336C-FX2スイッチに接続するAFF A70、AFF C80、AFF A90、またはAFF A1Kシステムをケーブル接続します。
コントローラがスイッチ接続NS224シェルフを接続しない
スイッチ接続NS224シェルフを接続しないコントローラのポート割り当て表を確認します。
| プラットフォーム | 使用するケーブル接続テーブル |
|---|---|
AFF A150、ASA A150 FAS2750、AFF A220 |
|
AFF A20用 |
|
FAS500f AFF C250、ASA C250 AFF A250、ASA A250 |
|
AFF C30、AFF A30 FAS50 AFF C60 |
次の表は、25G（グループ9a）と100G（グループ9b）のどちらのイーサネットカードを使用しているかによって異なります。 |
FAS8200、AFF A300 |
Cisco 9336C-FX2スイッチがNS224ストレージプラットフォームのポート割り当てを接続しない（グループ10） |
AFF A320 FAS8300、AFF C400、ASA C400、FAS8700 AFF A400、ASA A400 |
Cisco 9336C-FX2スイッチがNS224ストレージプラットフォームのポート割り当てを接続しない（グループ11） |
AFF A50用 |
Cisco 9336C-FX2スイッチがNS224ストレージプラットフォームのポート割り当てを接続しない（グループ12） |
FAS9000、AFF A700 AFF C800、ASA C800、AFF A800、ASA A800 FAS9500、AFF A900、 ASA A900 |
Cisco 9336C-FX2スイッチがNS224ストレージプラットフォームのポート割り当てを接続しない（グループ13） |
FAS70、AFF A70 AFF C80 FAS90、AFF A90 AFF A1K |
Cisco 9336C-FX2スイッチがNS224ストレージプラットフォームのポート割り当てを接続しない（グループ14） |
プラットフォームポート割り当てを確認し、スイッチ接続NSS24シェルフをCisco 9336C-FX2スイッチに接続していないAFF A150、ASA A150、FAS2750、またはAFF A220システムをケーブル接続します。
プラットフォームポート割り当てを確認し、スイッチ接続NSS24シェルフをCisco 9336C-FX2スイッチに接続していないAFF A20システムをケーブル接続します。
プラットフォームポート割り当てを確認し、スイッチ接続NSS24シェルフをCisco 9336C-FX2スイッチに接続していないFAS500f、AFF C250、ASA C250、AFF A250、またはASA A250システムをケーブル接続します。
プラットフォームポート割り当てを確認し、4ポート25Gイーサネットカードを使用してスイッチ接続NSS24シェルフをCisco 9336C-FX2スイッチに接続していないAFF A30、AFF C30、AFF C60、またはFAS50システムをケーブル接続します。
|
|
この構成では、ローカルクラスタとHAインターフェイスを接続するために、スロット4に4ポートの25Gイーサネットカードが必要です。 |
プラットフォームポート割り当てを確認し、2ポート100Gイーサネットカードを使用してスイッチ接続NSS24シェルフをCisco 9336C-FX2スイッチに接続していないAFF A30、AFF C30、AFF C60、またはFAS50システムをケーブル接続します。
|
|
この構成では、ローカルクラスタとHAインターフェイスを接続するために、スロット4に2ポートの100Gイーサネットカードが必要です。 |
プラットフォームポート割り当てを確認し、スイッチ接続NSS24シェルフをCisco 9336C-FX2スイッチに接続していないFAS8200またはAFF A300システムをケーブル接続します。
プラットフォームポート割り当てを確認し、スイッチ接続NSS24シェルフをFAS8300 Cisco 9336C-FX2スイッチに接続していないAFF A320 ASA A400、FAS8700、AFF C400 AFF A400、またはASA C400システムをケーブル接続します。
プラットフォームポート割り当てを確認し、スイッチ接続NSS24シェルフをCisco 9336C-FX2スイッチに接続していないAFF A50システムをケーブル接続します。
プラットフォームポート割り当てを確認し、スイッチ接続NSS24シェルフをASA C800 Cisco 9336C-FX2スイッチに接続していないFAS9000、AFF A800 AFF A900、ASA A800 ASA A900、FAS9500、AFF A700、またはAFF C800システムをケーブル接続します。
*注1 *：X91440Aアダプタ（40Gbps）を使用している場合は、ポートe4aとe4e、またはe4aとe8aのいずれかを使用します。ポートe4aとe4b、またはX91153Aアダプタ（100Gbps）を使用している場合はe4aとe8aのいずれかを使用します。
プラットフォームポート割り当てを確認し、スイッチ接続NSS24シェルフをCisco 9336C-FX2スイッチに接続していないAFF A70、FAS70、AFF C80、FAS90、AFF A90、またはAFF A1Kシステムをケーブル接続します。
