MetroCluster IP構成における12ポートCisco 9336C-FX2スイッチのプラットフォームポート割り当て
変更を提案
PDF
MetroCluster IP 構成で使用するポートは、スイッチのモデルとプラットフォームのタイプによって異なります。
構成テーブルを使用する前に、次の考慮事項を確認してください。
-
このセクションの表は、12 ポートの Cisco 9336C-FX2 スイッチ用です。
NS224シェルフに接続していない36ポートのCisco 9336C-FX2スイッチがある場合は、 "Cisco 3232C または 36 ポート Cisco 9336C-FX2 スイッチのプラットフォーム ポート割り当て" 。
36ポートのCisco 9336C-FX2スイッチがあり、少なくとも1つのMetroCluster構成またはDRグループがNS224シェルフをMetroClusterスイッチに接続している場合は、 "NS224ストレージを接続する36ポートCisco 9336C-FX2スイッチのプラットフォームポート割り当て" 。
|
12 ポートの Cisco 9336C-FX2 スイッチは、NS224 シェルフを MetroCluster スイッチに接続することをサポートしていません。 |
-
次の表は、サイト A で使用するポートを示していますサイト B でも同じケーブル接続が使用されます
-
異なる速度のポート (たとえば、100 Gbps ポートと 40 Gbps ポートの混在) を持つスイッチを構成することはできません。
-
スイッチを使用して 1 つの MetroCluster を設定する場合は、 * MetroCluster 1 * ポートグループを使用します。
MetroClusterポートグループ（MetroCluster 1、MetroCluster 2）を把握しておいてください。この設定手順の後半で説明するRcfFileGeneratorツールを使用する際に必要になります。
-
また、 RcfFileGenerator for MetroCluster IP では、各スイッチのポートごとのケーブル配線の概要についても説明します。
構成に適したケーブル接続テーブルを選択
次の表を使用して、必要なケーブル接続の表を特定します。
| システムの状態 | 使用するケーブル接続テーブル |
|---|---|
AFF A150、ASA A150 FAS500f AFF C250、ASA C250 AFF A250、ASA A250 |
|
AFF A20用 |
|
AFF A30、AFF C30 FAS50 AFF C60 |
次の表は、25G（グループ3a）と100G（グループ3b）のどちらのイーサネットカードを使用しているかによって異なります。 |
FAS8300、AFF C400、ASA C400、FAS8700 AFF A400、ASA A400 |
|
AFF A50用 |
|
AFF C800、ASA C800、AFF A800、ASA A800 FAS9500、AFF A900、ASA A900 |
|
FAS70、AFF A70 AFF C80 FAS90、AFF A90 AFF A1K |

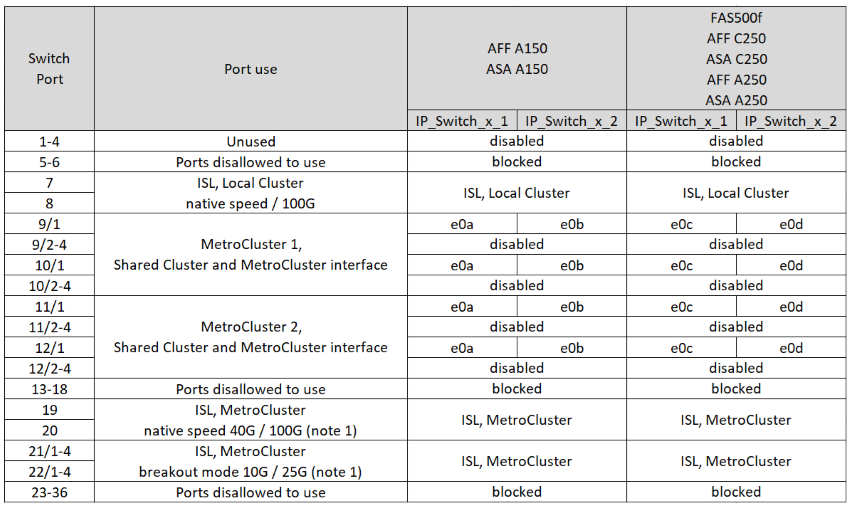

AFF A150、ASA A150、FAS500f、AFF C250、ASA C250、AFF A250、または ASA A250 システムを 12 ポートの Cisco 9336C-FX2 スイッチにケーブル接続するには、プラットフォーム ポートの割り当てを確認します。
注 1: 設定できるのはポート 19 と 20、またはポート 21 と 22 のみです。ポート 19 と 20 を先に使用した場合、ポート 21 と 22 はブロックされます。ポート 21 と 22 を先に使用した場合、ポート 19 と 20 はブロックされます。
AFF A20 システムを 12 ポートの Cisco 9336C-FX2 スイッチにケーブル接続するためのプラットフォーム ポートの割り当てを確認します。
注 1: 設定できるのはポート 19 と 20、またはポート 21 と 22 のみです。ポート 19 と 20 を先に使用した場合、ポート 21 と 22 はブロックされます。ポート 21 と 22 を先に使用した場合、ポート 19 と 20 はブロックされます。

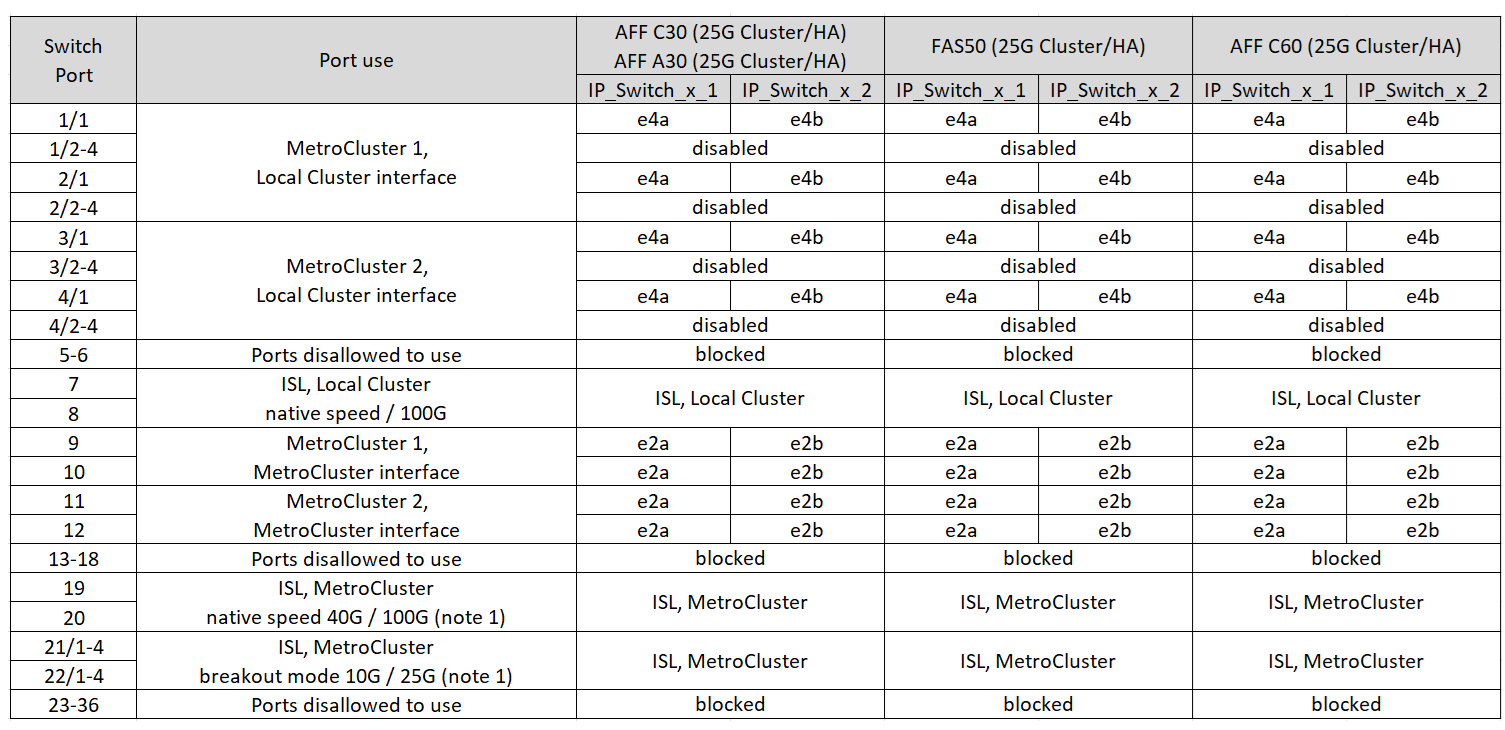

4 ポート 25G イーサネット カードを使用して、AFF A30、AFF C30、AFF C60、または FAS50 システムを 12 ポートの Cisco 9336C-FX2 スイッチにケーブル接続するためのプラットフォーム ポートの割り当てを確認します。
|
|
この構成では、ローカルクラスタとHAインターフェイスを接続するために、スロット4に4ポートの25Gイーサネットカードが必要です。 |
注 1: 設定できるのはポート 19 と 20、またはポート 21 と 22 のみです。ポート 19 と 20 を先に使用した場合、ポート 21 と 22 はブロックされます。ポート 21 と 22 を先に使用した場合、ポート 19 と 20 はブロックされます。

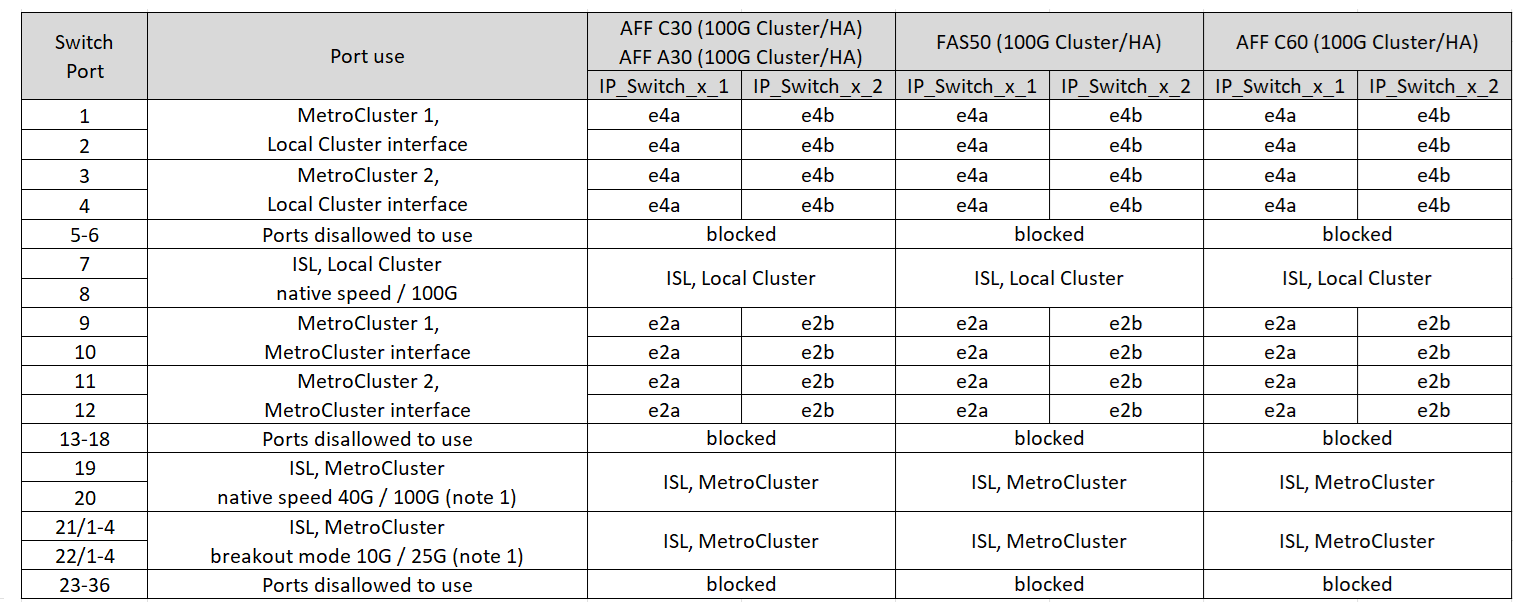

2 ポート 100G イーサネット カードを使用して、AFF A30、AFF C30、AFF C60、または FAS50 システムを 12 ポートの Cisco 9336C-FX2 スイッチにケーブル接続するためのプラットフォーム ポートの割り当てを確認します。
|
|
この構成では、ローカルクラスタとHAインターフェイスを接続するために、スロット4に2ポートの100Gイーサネットカードが必要です。 |
注 1: 設定できるのはポート 19 と 20、またはポート 21 と 22 のみです。ポート 19 と 20 を先に使用した場合、ポート 21 と 22 はブロックされます。ポート 21 と 22 を先に使用した場合、ポート 19 と 20 はブロックされます。
FAS8300、AFF C400、ASA C400、FAS8700、AFF A400、または ASA A400 システムを 12 ポートの Cisco 9336C-FX2 スイッチにケーブル接続するには、プラットフォーム ポートの割り当てを確認します。
注 1: 設定できるのはポート 19 と 20、またはポート 21 と 22 のみです。ポート 19 と 20 を先に使用した場合、ポート 21 と 22 はブロックされます。ポート 21 と 22 を先に使用した場合、ポート 19 と 20 はブロックされます。
AFF A50 システムを 12 ポートの Cisco 9336C-FX2 スイッチにケーブル接続するためのプラットフォーム ポートの割り当てを確認します。
注 1: 設定できるのはポート 19 と 20、またはポート 21 と 22 のみです。ポート 19 と 20 を先に使用した場合、ポート 21 と 22 はブロックされます。ポート 21 と 22 を先に使用した場合、ポート 19 と 20 はブロックされます。

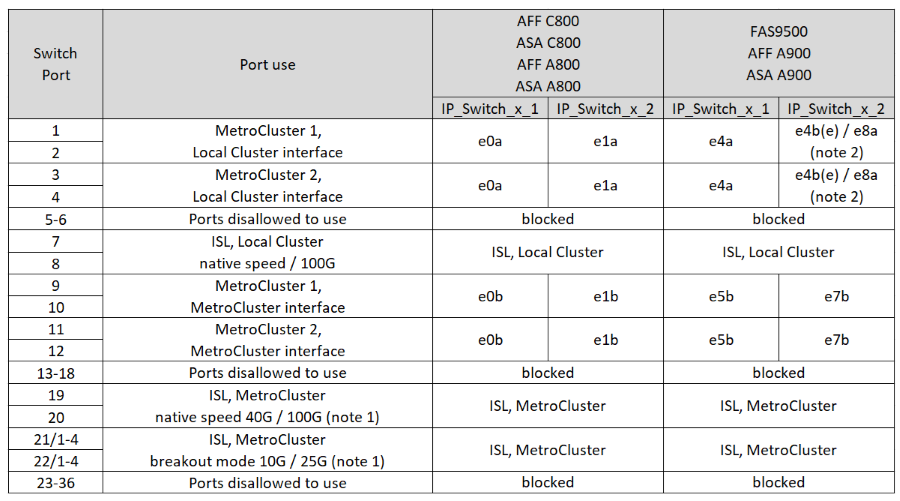

AFF C800、ASA C800、AFF A800、ASA A800、FAS9500、AFF A900、または ASA A900 システムを 12 ポートの Cisco 9336C-FX2 スイッチにケーブル接続するためのプラットフォーム ポートの割り当てを確認します。
注 1: 設定できるのはポート 19 と 20、またはポート 21 と 22 のみです。ポート 19 と 20 を先に使用した場合、ポート 21 と 22 はブロックされます。ポート 21 と 22 を先に使用した場合、ポート 19 と 20 はブロックされます。
注 2: X91440A アダプタ (40Gbps) を使用している場合は、ポート e4a と e4e、またはポート e4a と e8a のいずれかを使用します。ポートe4aとe4b、またはX91153Aアダプタ（100Gbps）を使用している場合はe4aとe8aのいずれかを使用します。
AFF A70、FAS70、AFF C80、FAS90、AFF A90、または AFF A1K システムを 12 ポートの Cisco 9336C-FX2 スイッチにケーブル接続するには、プラットフォーム ポートの割り当てを確認します。
注 1: 設定できるのはポート 19 と 20、またはポート 21 と 22 のみです。ポート 19 と 20 を先に使用した場合、ポート 21 と 22 はブロックされます。ポート 21 と 22 を先に使用した場合、ポート 19 と 20 はブロックされます。
