Asignaciones de puertos de plataforma para conmutadores Cisco 3232C o Cisco 9336C de 36 puertos en una configuración IP de MetroCluster
Sugerir cambios
PDF
El uso del puerto en una configuración IP de MetroCluster depende del modelo del switch y el tipo de plataforma.
Revise las siguientes consideraciones antes de utilizar las tablas de configuración:
-
Las tablas de esta sección son para los conmutadores Cisco 3232C o los conmutadores Cisco 9336C-FX2 de 36 puertos que no conectan el almacenamiento NS224.
Si tiene un conmutador Cisco 9336C-FX2 de 12 puertos, utilice las tablas en "Asignaciones de puertos de plataforma para conmutadores Cisco 9336C-FX2 de 12 puertos" .
Si tiene un conmutador Cisco 9336C-FX2 de 36 puertos y al menos una configuración de MetroCluster o un grupo de DR está conectando estantes NS224 al conmutador MetroCluster, utilice las tablas en "Asignaciones de puertos de plataforma para un conmutador Cisco 9336C-FX2 de 36 puertos que conecta el almacenamiento NS224" .
-
Las siguientes tablas muestran el uso del puerto para el sitio A. El mismo cableado se utiliza para el centro B.
-
No se pueden configurar los conmutadores con puertos de diferentes velocidades (por ejemplo, una combinación de puertos de 100 Gbps y puertos de 40 Gbps).
-
Si está configurando un único MetroCluster con los conmutadores, utilice el grupo de puertos MetroCluster 1.
Realice un seguimiento del grupo de puertos MetroCluster (MetroCluster 1, MetroCluster 2, MetroCluster 3 o MetroCluster 4). Lo necesitará cuando utilice la herramienta RcfFileGenerator como se describe más adelante en este procedimiento de configuración.
-
El RcfFileGenerator para MetroCluster IP también proporciona una descripción general del cableado por puerto para cada switch.
Utilice esta información general sobre el cableado para verificar el cableado.
-
Se necesita la versión v2,10 o posterior del archivo RCF para el modo de desglose 25G para los ISL de MetroCluster.
-
Se necesitan ONTAP 9.13.1 o posterior y la versión 2,00 del archivo RCF para utilizar una plataforma distinta de FAS8200 o AFF A300 en el grupo «MetroCluster 4».
|
La versión del archivo RCF es diferente a la versión de la herramienta RCFfilegenerator utilizada para generar el archivo. Por ejemplo, puede generar un archivo RCF versión 2,00 utilizando RCFfilegenerator v1,6c. |
Elija la tabla de cableado correcta para su configuración
Utilice la siguiente tabla para determinar qué tabla de cableado debe seguir.

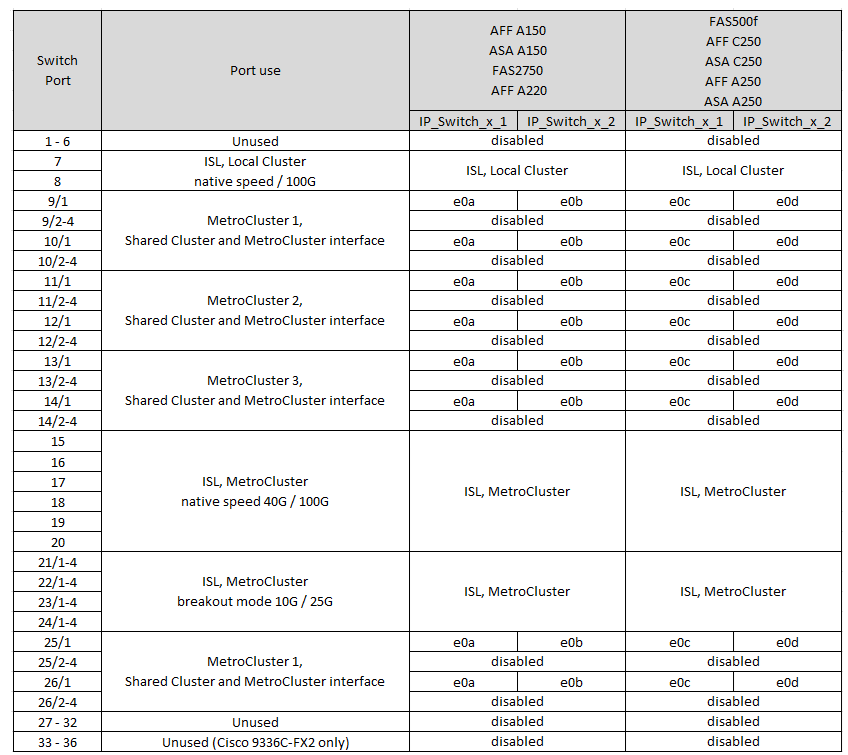

Revise las asignaciones de puertos de plataforma para cablear un AFF A150, ASA A150, FAS2750, AFF A220, FAS500f, sistema AFF C250, ASA C250, AFF A250 o ASA A250 a un switch Cisco 3232C o 9336C-FX2:
Revise las asignaciones de puertos de plataforma para cablear un sistema AFF A20 a un switch Cisco 3232C o 9336C-FX2:

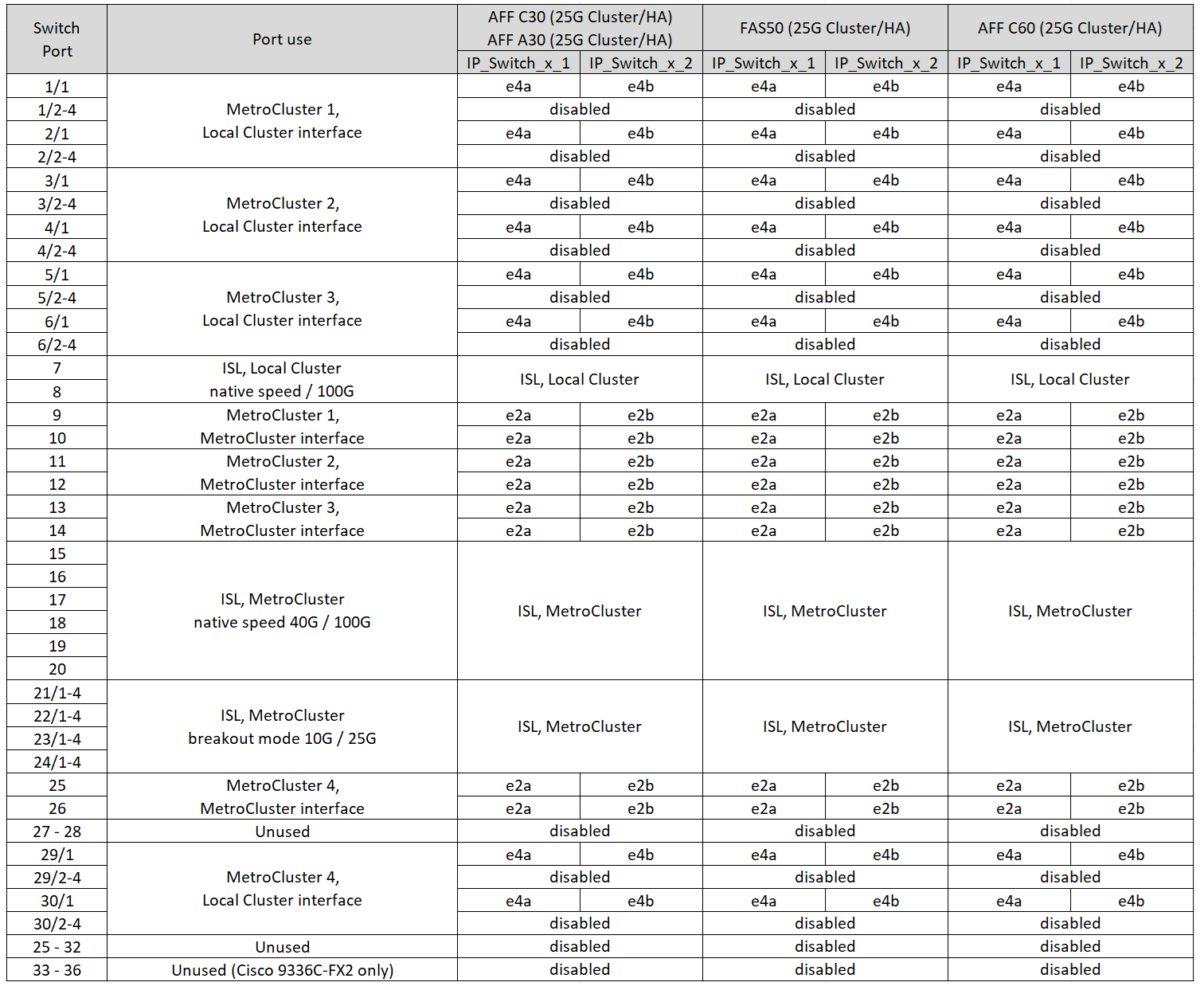

Revise las asignaciones de puertos de plataforma para cablear un sistema AFF A30, AFF C30, AFF C60 o FAS50 a un switch Cisco 3232C o 9336C-FX2 mediante una tarjeta Ethernet 25G de cuatro puertos.
|
|
Esta configuración requiere una tarjeta Ethernet 25G de cuatro puertos en la ranura 4 para conectar el clúster local y las interfaces de alta disponibilidad. |

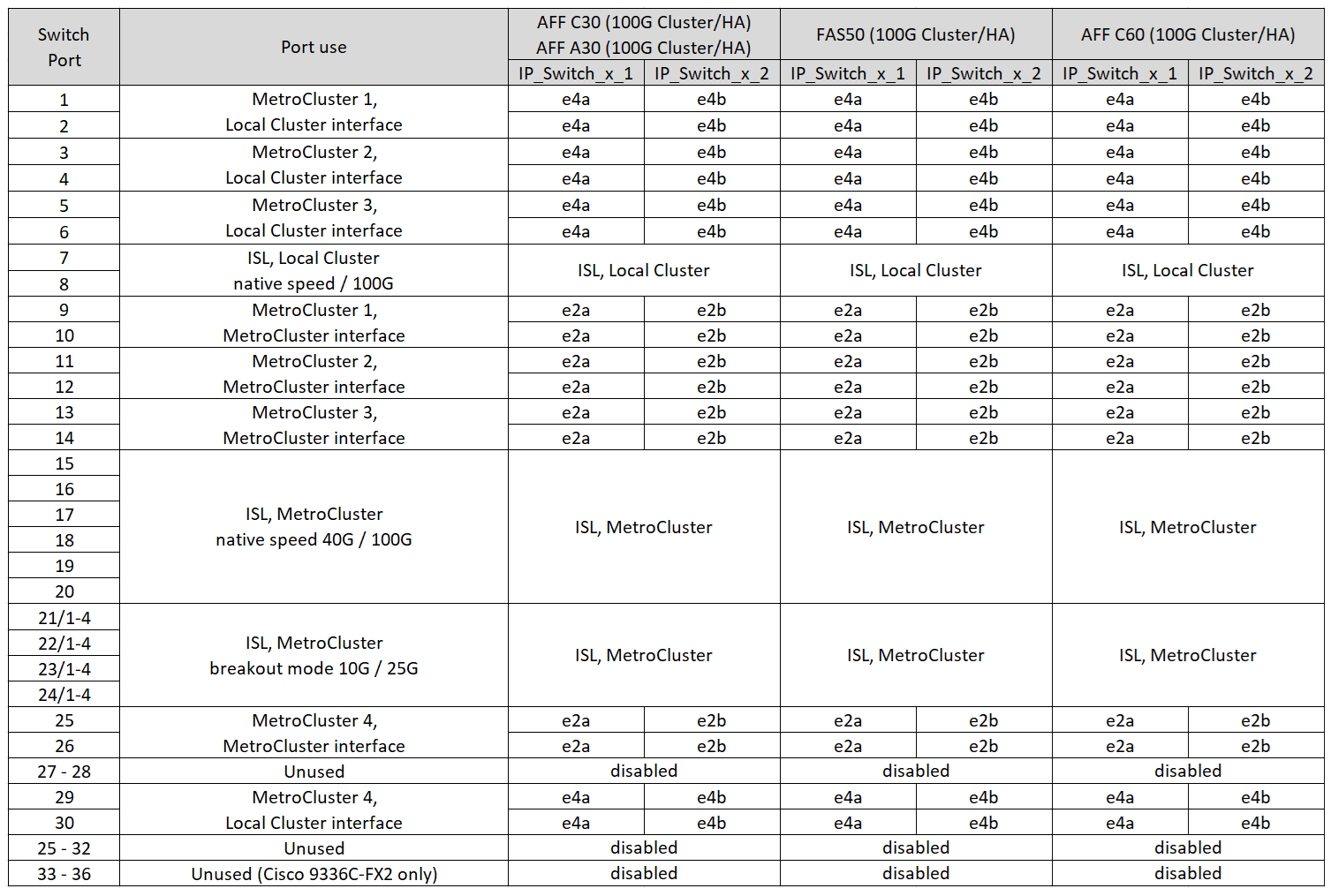

Revise las asignaciones de puertos de plataforma para cablear un sistema AFF A30, AFF C30, AFF C60 o FAS50 a un switch Cisco 3232C o 9336C-FX2 mediante una tarjeta Ethernet 100g DE dos puertos.
|
|
Esta configuración requiere una tarjeta Ethernet 100g de dos puertos en la ranura 4 para conectar el clúster local y las interfaces de alta disponibilidad. |
Revise las asignaciones de puertos de plataforma para cablear un sistema FAS8200 o AFF A300 a un switch Cisco 3232C o 9336C-FX2:
Si va a realizar una actualización desde archivos RCF anteriores, es posible que la configuración de cableado esté utilizando puertos del grupo «MetroCluster 4» (puertos 25/26 y 29/30).
Revise las asignaciones de puertos de plataforma para cablear un AFF A320, FAS8300, AFF C400, ASA C400, FAS8700, sistema AFF A400 o ASA A400 a un switch Cisco 3232C o 9336C-FX2:
|
|
El uso de puertos en el grupo «MetroCluster 4» requiere ONTAP 9.13.1 o posterior. |

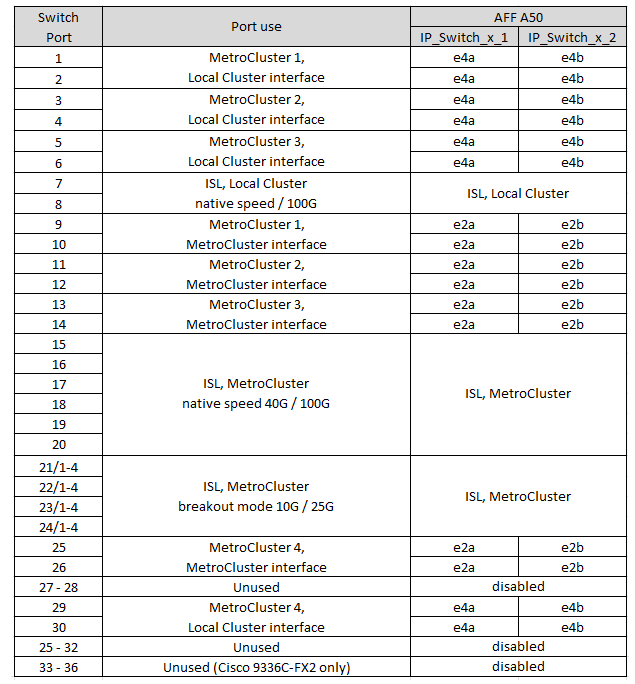

Revise las asignaciones de puertos de plataforma para cablear un sistema AFF A50 a un switch Cisco 3232C o 9336C-FX2:
Revise las asignaciones de puertos de plataforma al cable A FAS9000, AFF A700, AFF C800, ASA C800, AFF A800, sistema ASA A800, FAS9500, AFF A900 o ASA A900 a un switch Cisco 3232C o 9336C-FX2:
Nota 1: Utilice los puertos E4A y E4E o E4A y E8a si utiliza un adaptador X91440A (40Gbps). Use los puertos E4A y e4b o E4A y E8a si usa un adaptador de X91153A GbE (100Gbps).
|
|
El uso de puertos en el grupo «MetroCluster 4» requiere ONTAP 9.13.1 o posterior. |

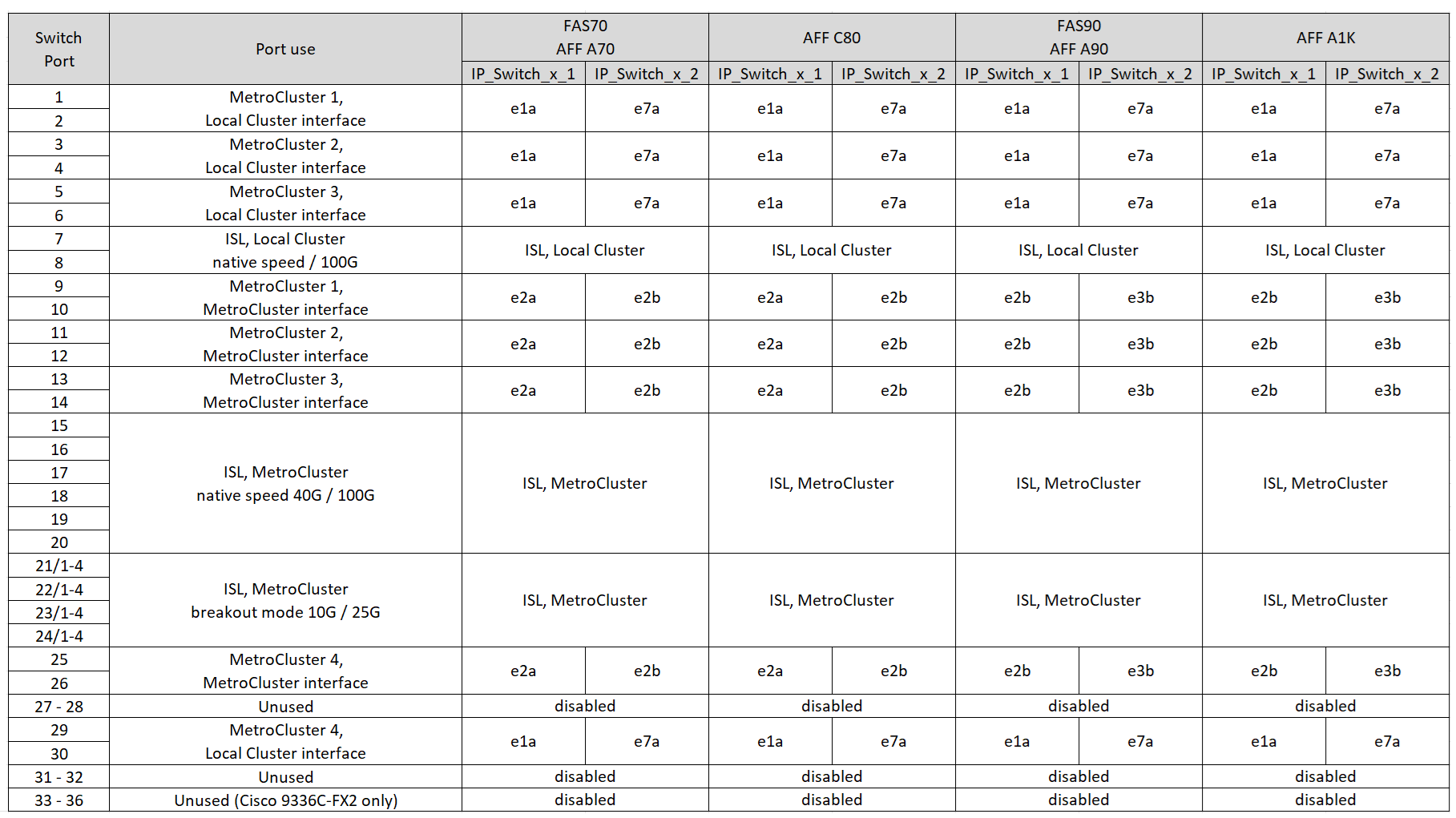

Revise las asignaciones de puertos de plataforma para cablear un sistema AFF A70, FAS70, AFF C80, FAS90, AFF A90 o AFF A1K a un switch Cisco 3232C o 9336C-FX2:
