Asignaciones de puertos de plataforma para conmutadores Cisco 9336C-FX2 de 12 puertos en una configuración IP de MetroCluster
Sugerir cambios
PDF
El uso del puerto en una configuración IP de MetroCluster depende del modelo del switch y el tipo de plataforma.
Revise las siguientes consideraciones antes de utilizar las tablas de configuración:
-
Las tablas de esta sección son para conmutadores Cisco 9336C-FX2 de 12 puertos.
Si tiene un conmutador Cisco 9336C-FX2 de 36 puertos que no se conecta a los estantes NS224, utilice las tablas en "Asignaciones de puertos de plataforma para conmutadores Cisco 3232C o Cisco 9336C-FX2 de 36 puertos" .
Si tiene un conmutador Cisco 9336C-FX2 de 36 puertos y al menos una configuración de MetroCluster o un grupo de DR está conectando estantes NS224 al conmutador MetroCluster, utilice las tablas en "Asignaciones de puertos de plataforma para un conmutador Cisco 9336C-FX2 de 36 puertos que conecta el almacenamiento NS224" .
|
El conmutador Cisco 9336C-FX2 de 12 puertos no admite la conexión de estantes NS224 al conmutador MetroCluster. |
-
Las siguientes tablas muestran el uso del puerto para el sitio A. El mismo cableado se utiliza para el centro B.
-
No se pueden configurar los conmutadores con puertos de diferentes velocidades (por ejemplo, una combinación de puertos de 100 Gbps y puertos de 40 Gbps).
-
Si está configurando un único MetroCluster con los conmutadores, utilice el grupo de puertos MetroCluster 1.
Realice un seguimiento del grupo de puertos de MetroCluster (MetroCluster 1, MetroCluster 2). Lo necesitará al usar la herramienta RcfFileGenerator, como se describe más adelante en este procedimiento de configuración.
-
El RcfFileGenerator para MetroCluster IP también proporciona una descripción general del cableado por puerto para cada switch.
Elija la tabla de cableado correcta para su configuración
Utilice la siguiente tabla para determinar qué tabla de cableado debe seguir.
| Si el sistema es… | Utilice esta tabla de cableado… |
|---|---|
AFF A150, ASA A150 FAS500f AFF C250, ASA C250 AFF A250, ASA A250 |
Asignaciones de puertos de la plataforma Cisco 9336C-FX2 de 12 puertos (grupo 1) |
AFF A20 |
Asignaciones de puertos de la plataforma Cisco 9336C-FX2 de 12 puertos (grupo 2) |
AFF A30, AFF C30 FAS50 AFF C60 |
La tabla que siga depende de si está utilizando una tarjeta Ethernet 25G (grupo 3a) o 100g (grupo 3b). |
FAS8300, AFF C400, ASA C400, FAS8700 AFF A400, ASA A400 |
Asignaciones de puertos de la plataforma Cisco 9336C-FX2 de 12 puertos (grupo 4) |
AFF A50 |
Asignaciones de puertos de la plataforma Cisco 9336C-FX2 de 12 puertos (grupo 5) |
AFF C800, ASA C800, AFF A800, ASA A800 FAS9500, AFF A900, ASA A900 |
Asignaciones de puertos de la plataforma Cisco 9336C-FX2 de 12 puertos (grupo 6) |
FAS70, AFF A70 AFF C80 FAS90, AFF A90 AFF A1K |
Asignaciones de puertos de la plataforma Cisco 9336C-FX2 de 12 puertos (grupo 7) |

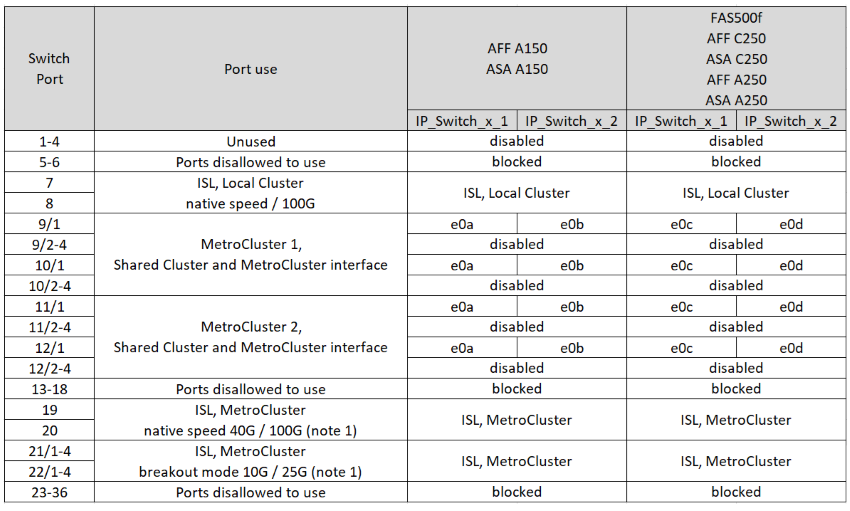

Revise las asignaciones de puertos de la plataforma para cablear un sistema AFF A150, ASA A150, FAS500f, AFF C250, ASA C250, AFF A250 o ASA A250 a un conmutador Cisco 9336C-FX2 de 12 puertos:
Nota 1: Solo se pueden configurar los puertos 19 y 20 o 21 y 22. Si se usan primero los puertos 19 y 20, se bloquearán los puertos 21 y 22.
Revise las asignaciones de puertos de la plataforma para cablear un sistema AFF A20 a un conmutador Cisco 9336C-FX2 de 12 puertos:
Nota 1: Solo se pueden configurar los puertos 19 y 20 o 21 y 22. Si se usan primero los puertos 19 y 20, se bloquearán los puertos 21 y 22.
Revise las asignaciones de puertos de la plataforma para cablear un sistema AFF A30, AFF C30, AFF C60 o FAS50 a un conmutador Cisco 9336C-FX2 de 12 puertos usando una tarjeta Ethernet 25G de cuatro puertos.
|
|
Esta configuración requiere una tarjeta Ethernet 25G de cuatro puertos en la ranura 4 para conectar el clúster local y las interfaces de alta disponibilidad. |
Nota 1: Solo se pueden configurar los puertos 19 y 20 o 21 y 22. Si se usan primero los puertos 19 y 20, se bloquearán los puertos 21 y 22.

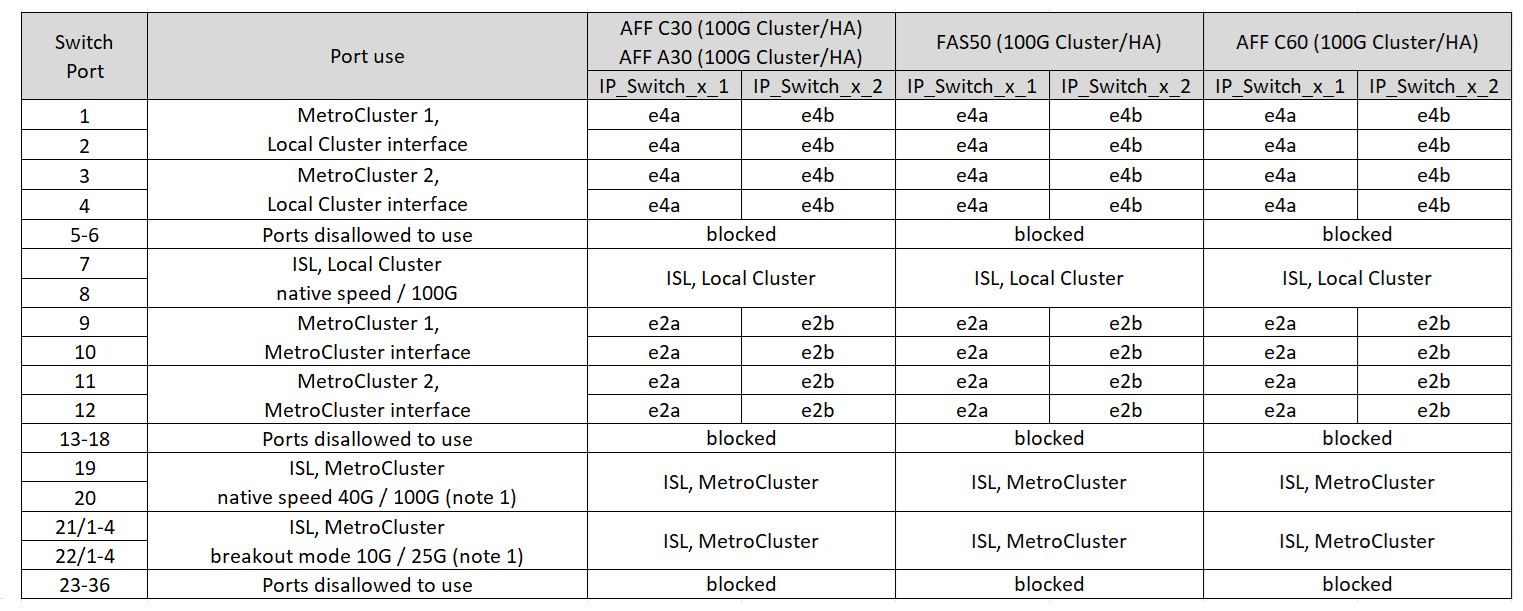

Revise las asignaciones de puertos de la plataforma para cablear un sistema AFF A30, AFF C30, AFF C60 o FAS50 a un conmutador Cisco 9336C-FX2 de 12 puertos usando una tarjeta Ethernet 100G de dos puertos.
|
|
Esta configuración requiere una tarjeta Ethernet 100g de dos puertos en la ranura 4 para conectar el clúster local y las interfaces de alta disponibilidad. |
Nota 1: Solo se pueden configurar los puertos 19 y 20 o 21 y 22. Si se usan primero los puertos 19 y 20, se bloquearán los puertos 21 y 22.
Revise las asignaciones de puertos de la plataforma para cablear un sistema FAS8300, AFF C400, ASA C400, FAS8700, AFF A400 o ASA A400 a un conmutador Cisco 9336C-FX2 de 12 puertos:
Nota 1: Solo se pueden configurar los puertos 19 y 20 o 21 y 22. Si se usan primero los puertos 19 y 20, se bloquearán los puertos 21 y 22.
Revise las asignaciones de puertos de la plataforma para cablear un sistema AFF A50 a un conmutador Cisco 9336C-FX2 de 12 puertos:
Nota 1: Solo se pueden configurar los puertos 19 y 20 o 21 y 22. Si se usan primero los puertos 19 y 20, se bloquearán los puertos 21 y 22.
Revise las asignaciones de puertos de la plataforma para cablear un sistema AFF C800, ASA C800, AFF A800, ASA A800, FAS9500, AFF A900 o ASA A900 a un conmutador Cisco 9336C-FX2 de 12 puertos:
Nota 1: Solo se pueden configurar los puertos 19 y 20 o 21 y 22. Si se usan primero los puertos 19 y 20, se bloquearán los puertos 21 y 22.
Nota 2: Utilice los puertos e4a y e4e o e4a y e8a si está usando un adaptador X91440A (40 Gbps). Use los puertos E4A y e4b o E4A y E8a si usa un adaptador de X91153A GbE (100Gbps).
Revise las asignaciones de puertos de la plataforma para cablear un sistema AFF A70, FAS70, AFF C80, FAS90, AFF A90 o AFF A1K a un conmutador Cisco 9336C-FX2 de 12 puertos:
Nota 1: Solo se pueden configurar los puertos 19 y 20 o 21 y 22. Si se usan primero los puertos 19 y 20, se bloquearán los puertos 21 y 22.
