Cisco 3232C 或 Cisco 9336C 交换机的平台端口分配

贡献者
PDF

MetroCluster IP 配置中的端口使用情况取决于交换机型号和平台类型。

在使用表之前，请查看以下注意事项：

  • 下表显示了站点 A 的端口使用情况站点 B 使用相同的布线方式

  • 不能为交换机配置速度不同的端口（例如， 100 Gbps 端口和 40 Gbps 端口的混合）。

  • 如果要使用交换机配置单个 MetroCluster ，请使用 * MetroCluster 1* 端口组。

    跟踪MetroCluster端口组(MetroCluster 1、MetroCluster 2、MetroCluster 3或MetroCluster 4)。使用 RcfFileGenerator 工具时需要此工具，如此配置操作步骤后面所述。

  • 适用于 MetroCluster IP 的 RcfFileGenerator 还提供了每个交换机的每端口布线概览。

    使用此布线概述来验证布线情况。

  • 对于MetroCluster ISL、25G分支模式需要使用RCF文件v2.10或更高版本。

  • 要在"FAS4" MetroCluster组中使用8200或AFF A300以外的平台、需要使用ONTAP 9.13.1或更高版本以及RCF文件版本2.00。

备注 RCF文件版本与用于生成文件的RCF文件生成器工具版本不同。例如、您可以使用RCF文件生成器v1.6c生成2.00版RCF文件。

使用缆线将两个 MetroCluster 配置连接到交换机

如果使用缆线将多个MetroCluster 配置连接到一个Cisco 3132Q-V交换机、则必须根据相应表为每个MetroCluster 布线。例如、如果使用缆线将FAS2750和AFF A700连接到同一个Cisco 3132Q-V交换机。然后、按照表1中的"FAS2750"和AFF 表2中的"FAS2" MetroCluster 或MetroCluster MetroCluster 3"为FAS2750布线。您不能将FAS2750和AFF A700以物理方式连接为MetroCluster 1。

为您的配置选择正确的布线表

使用下表确定您应遵循的布线表。

您的系统 使用此布线表…​

AFF A150、ASA A150、FAS2750、AFF A220

FAS500f、AFF C250、ASA C250、AFF A250、ASA A250

Cisco 3232C或Cisco 9336C平台端口分配(组1)

FAS8200、AFF A300

Cisco 3232C或Cisco 9336C平台端口分配(第2组)

AFF A320 FAS9300、AFF C400、ASA C400、FAS4700 AFF A400、ASA A400

Cisco 3232C或Cisco 9336C平台端口分配(第3组)

FAS9000、AFF A700 AFF C800、ASA C800、AFF A800、ASA A800 FAS9500、AFF A900、 ASA A900

Cisco 3232C或Cisco 9336C平台端口分配(第4组)

AFF A70 AFF A90 AFF A1K *注：*这些系统需要ONTAP 9.15.1.或更高版本。

Cisco 3232C或Cisco 9336C平台端口分配(第5组)
Cisco 3232C或Cisco 9336C平台端口分配(组1)

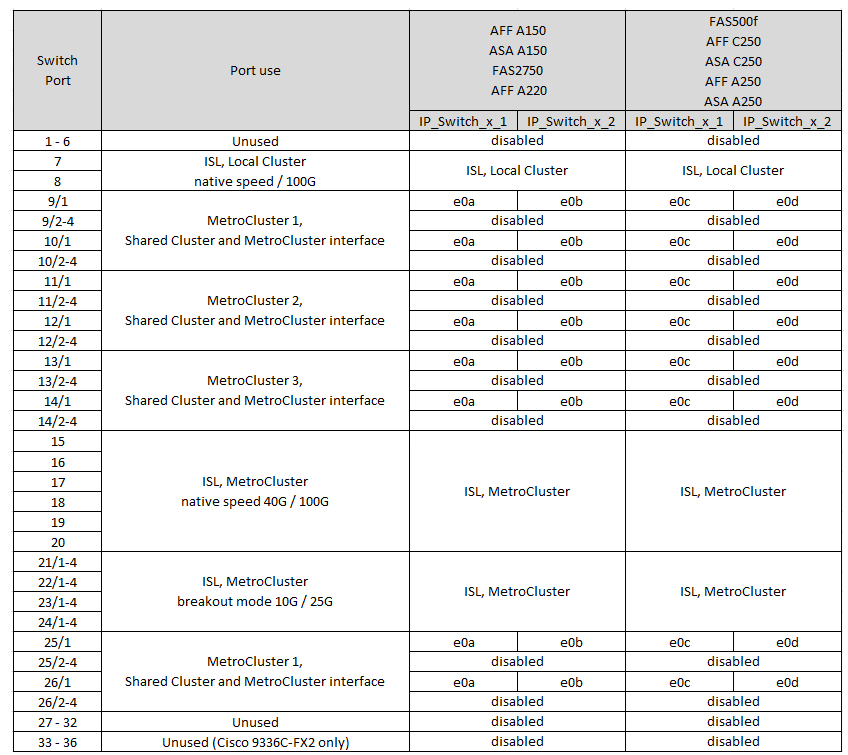

查看为AFF A150、ASA A150、FAS2750、AFF A220、FAS500f布线所需的平台端口分配。 将AFF C250、ASA C250、AFF A250或ASA A250系统连接到Cisco 3232C或9336C交换机：

显示了Cisco 3232C或Cisco 9336C平台端口分配
Cisco 3232C或Cisco 9336C平台端口分配(第2组)

查看使用缆线将FAS8200或AFF A300系统连接到Cisco 3232C或9336C交换机的平台端口分配：

显示了Cisco 3232C或Cisco 9336C平台端口分配

如果要从旧版MetroCluster文件升级、则布线配置可能正在使用"RCF4"组中的端口(端口25/ 26和29/30)。

Cisco 3232C或Cisco 9336C平台端口分配(第3组)

查看为AFF A320、FAS9300、AFF C400、ASA C400、FAS8700布线所需的平台端口分配。 将AFF A400或ASA A400系统连接到Cisco 3232C或9336C交换机：

显示了Cisco 3232C或Cisco 9336C平台端口分配

注1:如果使用X91440A适配器(40Gbps),则使用端口e4a和e4e或e4a和e8a。如果您使用的是X91153A适配器(100Gbps)、请使用端口e4a和e4b或e4a和e8a。

备注 使用MetroCluster 4组中的端口需要使用ONTAP 9.13.1.或更高版本。
Cisco 3232C或Cisco 9336C平台端口分配(第4组)

查看使用缆线连接FAS9000、AFF A700、AFF C800、ASA C800、AFF A800的平台端口分配 将ASA A800、FAS9500、AFF A900或ASA A900系统连接到Cisco 3232C或9336C交换机：

显示了Cisco 3232C或Cisco 9336C平台端口分配

注1:如果使用X91440A适配器(40Gbps),则使用端口e4a和e4e或e4a和e8a。如果您使用的是X91153A适配器(100Gbps)、请使用端口e4a和e4b或e4a和e8a。

备注 使用MetroCluster 4组中的端口需要使用ONTAP 9.13.1.或更高版本。
Cisco 3232C或Cisco 9336C平台端口分配(第5组)

查看将AFF A70、AFF A90或AFF A1K系统连接到Cisco 3232C或9336C交换机的平台端口分配：

备注 此表中的系统需要ONTAP 9.151或更高版本。

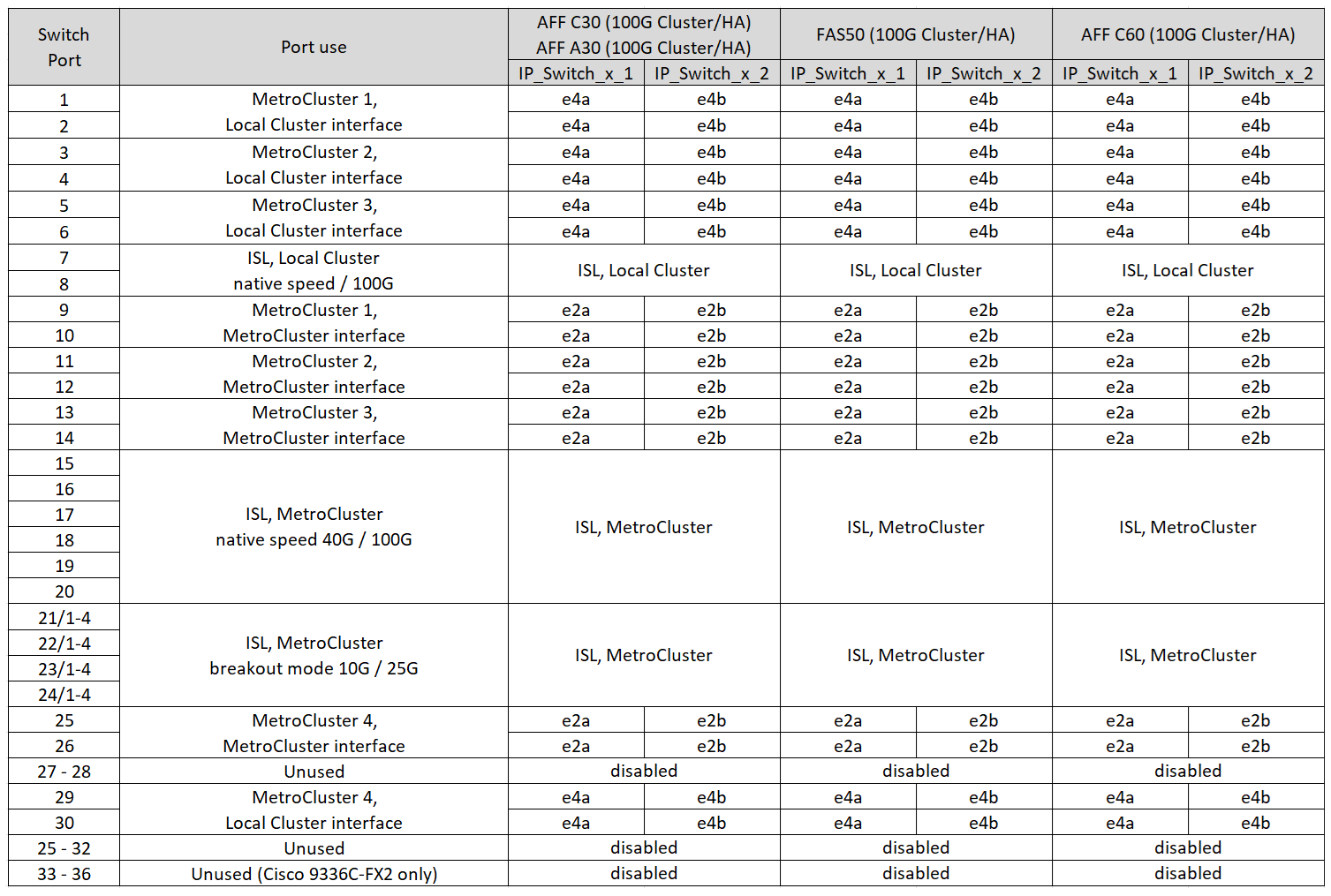

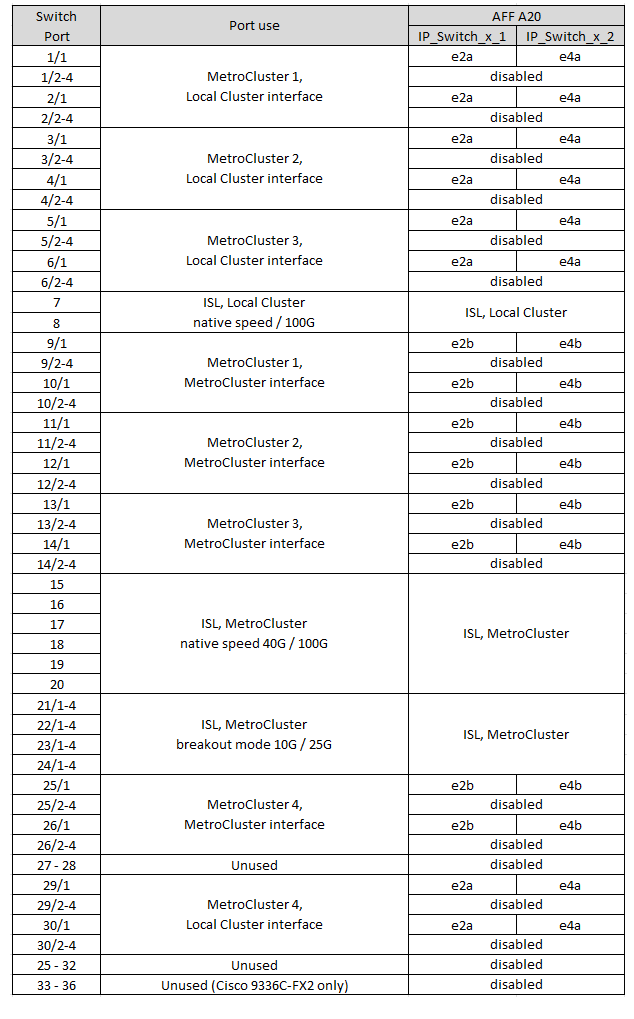

显示了Cisco 3232C或Cisco 9336C平台端口分配
