MetroCluster IP 配置中 12 端口Cisco 9336C-FX2 交换机的平台端口分配
建议更改
PDF
MetroCluster IP 配置中的端口使用情况取决于交换机型号和平台类型。
在使用配置表之前、请查看以下注意事项：
-
本节中的表格适用于 12 端口 Cisco 9336C-FX2 交换机。
如果您有 36 端口 Cisco 9336C-FX2 交换机，但未连接 NS224 机架，请使用"Cisco 3232C 或 36 端口 Cisco 9336C-FX2 交换机的平台端口分配" 。
如果您有 36 端口 Cisco 9336C-FX2 交换机，并且至少一个 MetroCluster 配置或 DR 组将 NS224 机架连接到 MetroCluster 交换机，请使用"连接 NS224 存储的 36 端口 Cisco 9336C-FX2 交换机的平台端口分配" 。
|
12 端口 Cisco 9336C-FX2 交换机不支持将 NS224 架连接到 MetroCluster 交换机。 |
-
下表显示了站点 A 的端口使用情况站点 B 使用相同的布线方式
-
您不能为交换机配置不同速度的端口（例如，100 Gbps 端口和 40 Gbps 端口的混合）。
-
如果要使用交换机配置单个 MetroCluster ，请使用 * MetroCluster 1* 端口组。
跟踪 MetroCluster 端口组（MetroCluster 1、MetroCluster 2）。如本配置过程后面所述，在使用 RcfFileGenerator 工具时会用到它。
-
适用于 MetroCluster IP 的 RcfFileGenerator 还提供了每个交换机的每端口布线概览。
为您的配置选择正确的布线表
使用下表确定您应遵循的布线表。
| 您的系统 | 使用此布线表… |
|---|---|
AFF A150、ASA A150 FAS500f AFF C250、ASA C250 AFF A250、ASA A250 |
|
AFF A20 |
|
AFF A30、AFF C30 FAS50 AFF C60 |
下表取决于您使用的是25G (第3a组)还是100G (第3b组)以太网卡。 |
FAS8300、AFF C400、ASA C400、FAS8700 AFF A400、ASA A400 |
|
AFF A50 |
|
AFF C800、ASA C800、AFF A800、ASA A800 FAS9500、AFF A900、ASA A900 |
|
FAS70、AFF A70 AFF C80 FAS90、AFF A90 AFF A1K |
查看平台端口分配，以将 AFF A150、ASA A150、FAS500f、AFF C250、ASA C250、AFF A250 或 ASA A250 系统连接到 12 端口 Cisco 9336C-FX2 交换机：
注 1：*您只能配置端口 19 和 20 *或 端口 21 和 22。如果您先使用端口 19 和 20，则端口 21 和 22 将被阻止。如果您先使用端口 21 和 22，则端口 19 和 20 将被阻止。
查看平台端口分配，以将 AFF A20 系统连接到 12 端口 Cisco 9336C-FX2 交换机：
注 1：*您只能配置端口 19 和 20 *或 端口 21 和 22。如果您先使用端口 19 和 20，则端口 21 和 22 将被阻止。如果您先使用端口 21 和 22，则端口 19 和 20 将被阻止。

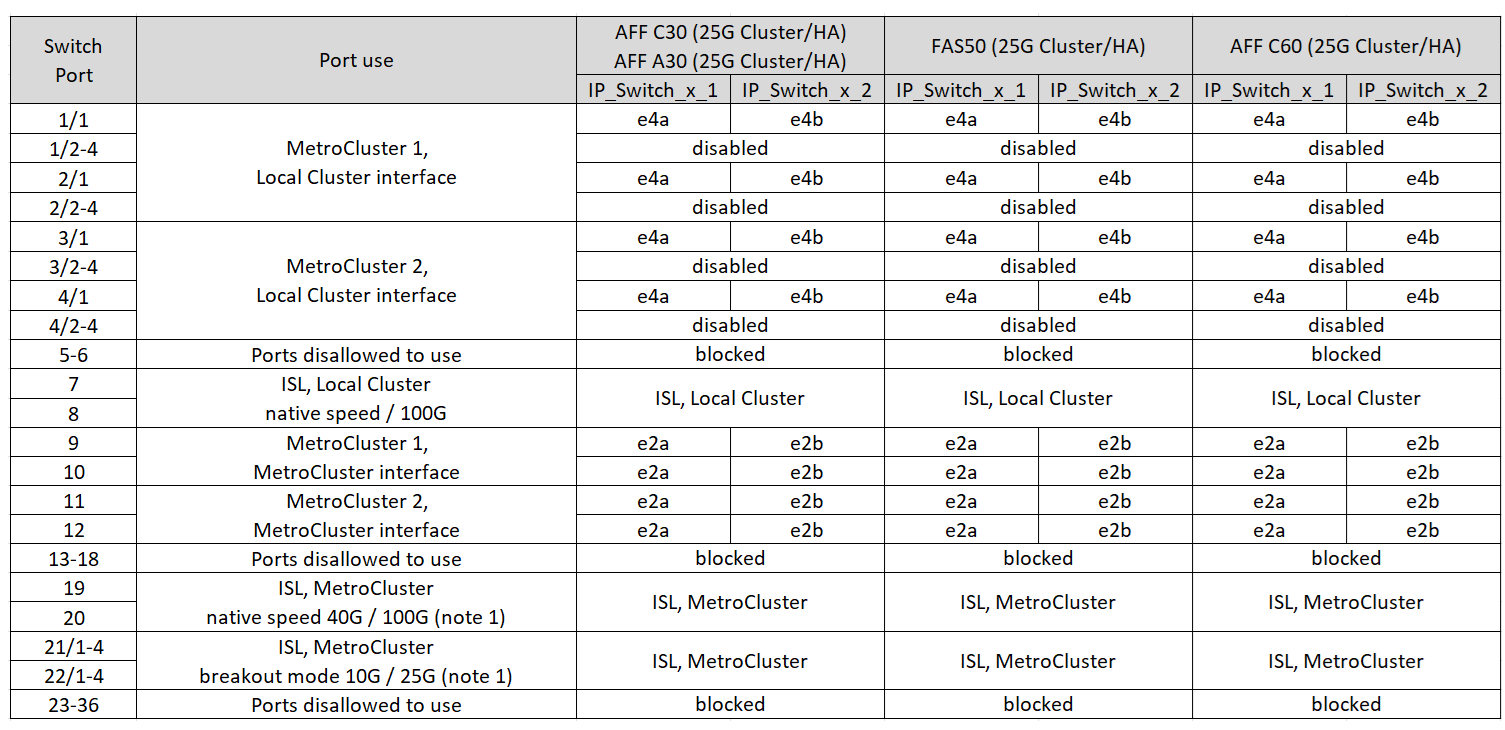

查看平台端口分配，以使用四端口 25G 以太网卡将 AFF A30、AFF C30、AFF C60 或 FAS50 系统连接到 12 端口 Cisco 9336C-FX2 交换机。
|
|
此配置需要在插槽4中安装一个四端口25G以太网卡、以连接本地集群和HA接口。 |
注 1：*您只能配置端口 19 和 20 *或 端口 21 和 22。如果您先使用端口 19 和 20，则端口 21 和 22 将被阻止。如果您先使用端口 21 和 22，则端口 19 和 20 将被阻止。
查看平台端口分配，以便使用双端口 100G 以太网卡将 AFF A30、AFF C30、AFF C60 或 FAS50 系统连接到 12 端口 Cisco 9336C-FX2 交换机。
|
|
此配置要求插槽4中有一个双端口100G以太网卡、用于连接本地集群和HA接口。 |
注 1：*您只能配置端口 19 和 20 *或 端口 21 和 22。如果您先使用端口 19 和 20，则端口 21 和 22 将被阻止。如果您先使用端口 21 和 22，则端口 19 和 20 将被阻止。
查看平台端口分配，以将 FAS8300、AFF C400、ASA C400、FAS8700、AFF A400 或 ASA A400 系统连接到 12 端口 Cisco 9336C-FX2 交换机：
注 1：*您只能配置端口 19 和 20 *或 端口 21 和 22。如果您先使用端口 19 和 20，则端口 21 和 22 将被阻止。如果您先使用端口 21 和 22，则端口 19 和 20 将被阻止。
查看平台端口分配，以将 AFF A50 系统连接到 12 端口 Cisco 9336C-FX2 交换机：
注 1：*您只能配置端口 19 和 20 *或 端口 21 和 22。如果您先使用端口 19 和 20，则端口 21 和 22 将被阻止。如果您先使用端口 21 和 22，则端口 19 和 20 将被阻止。
查看平台端口分配，以将 AFF C800、ASA C800、AFF A800、ASA A800、FAS9500、AFF A900 或 ASA A900 系统连接到 12 端口 Cisco 9336C-FX2 交换机：
注 1：*您只能配置端口 19 和 20 *或 端口 21 和 22。如果您先使用端口 19 和 20，则端口 21 和 22 将被阻止。如果您先使用端口 21 和 22，则端口 19 和 20 将被阻止。
*注 2：*如果您使用的是 X91440A 适配器 (40Gbps)，请使用端口 e4a 和 e4e 或 e4a 和 e8a。如果使用的是X91153A适配器(100Gbps)、请使用端口e4a和e4b或e4a和e8a。
查看平台端口分配，以将 AFF A70、FAS70、AFF C80、FAS90、AFF A90 或 AFF A1K 系统连接到 12 端口 Cisco 9336C-FX2 交换机：
注 1：*您只能配置端口 19 和 20 *或 端口 21 和 22。如果您先使用端口 19 和 20，则端口 21 和 22 将被阻止。如果您先使用端口 21 和 22，则端口 19 和 20 将被阻止。
