在MetroCluster IP 配置中连接 NS224 存储的 36 端口Cisco 9336C-FX2 交换机的平台端口分配
建议更改
PDF
MetroCluster IP 配置中的端口使用情况取决于交换机型号和平台类型。
在使用配置表之前、请查看以下注意事项：
-
当至少一个 MetroCluster 配置或 DR 组将 NS224 架连接到 MetroCluster 交换机时，本节中的表格适用于 36 端口 Cisco 9336C-FX2 交换机。
如果您有 36 端口 Cisco 9336C-FX2 交换机，但未连接 NS224 存储，请使用"Cisco 3232C 或 36 端口 Cisco 9336C-FX2 交换机的平台端口分配" 。
如果您有 12 端口 Cisco 9336C-FX2 交换机，请使用"12 端口 Cisco 9336C-FX2 交换机的平台端口分配" 。
12 端口 Cisco 9336C-FX2 交换机不支持将 NS224 架连接到 MetroCluster 交换机。 -
使用线缆连接 Cisco 9336C-FX2 交换机和 NS224 存储时，最多只能有两个 MetroCluster 配置或灾难恢复组。至少一个 MetroCluster 配置或灾难恢复组必须将 NS224 磁盘架连接到 MetroCluster 交换机。您只能将未连接交换机连接的 NS224 磁盘架的平台连接为第二个 MetroCluster 配置或第二个灾难恢复组。
如果您的第二个 MetroCluster 或 DR 组未将 NS224 磁盘架连接到 MetroCluster 交换机，请按照未连接交换机连接的 NS224 机架的控制器的布线表 。
-
只有在选择第一个平台时、RcfFileGenerator才会显示符合条件的平台。
-
连接一个八节点或两个四节点MetroCluster配置需要使用ONTAP 9.14.1或更高版本。
为您的配置选择正确的布线表
查看适用于您的配置的正确端口分配表。本节包含两组布线表：
连接交换机连接的NS224磁盘架的控制器
确定连接交换机连接的NS224磁盘架的控制器应遵循的端口分配表。
| 平台 | 使用此布线表… |
|---|---|
AFF C30、AFF A30 AFF C60 |
下表取决于您使用的是25G (第1a组)还是100G (第1b组)以太网卡。 |
AFF A320 AFF C400、ASA C400 AFF A400、ASA A400 |
|
AFF A50 |
|
AFF A700 AFF C800、ASA C800、AFF A800 AFF A900、ASA A900 |
|
AFF A70 AFF C80 AFF A90 AFF A1K |

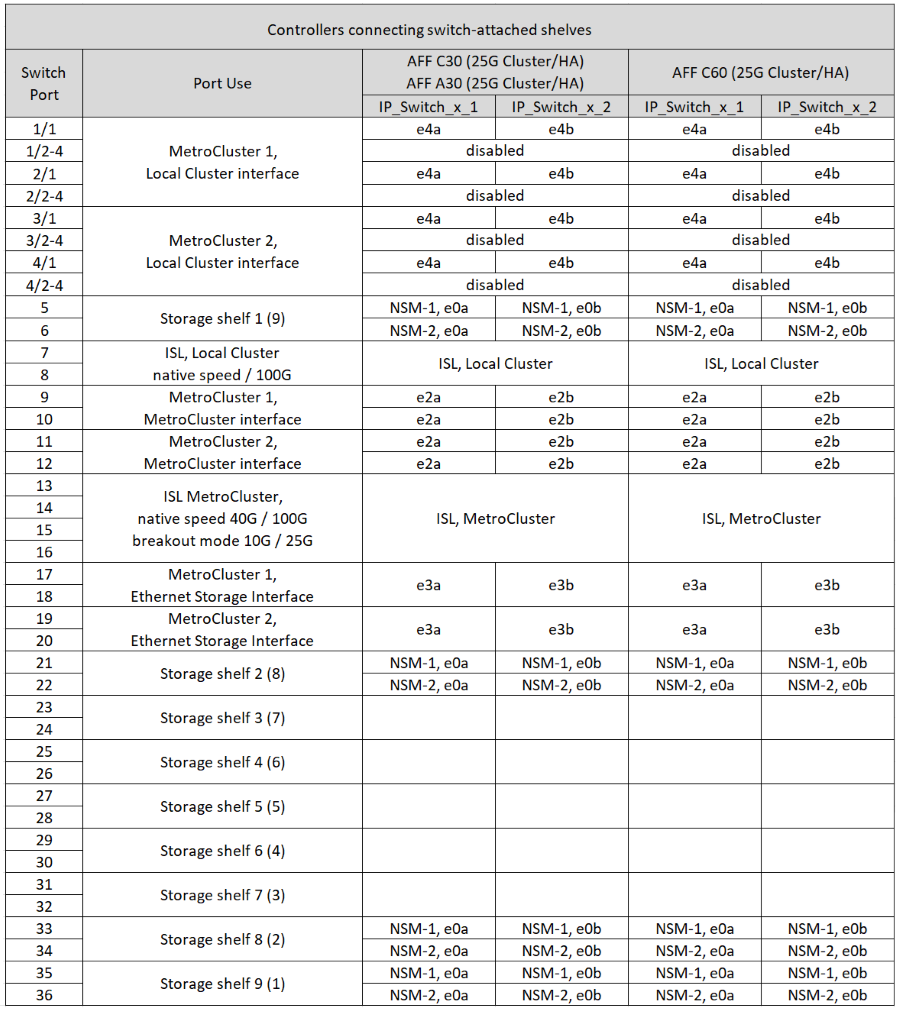

查看平台端口分配、以便使用四端口25G以太网卡为AFF A30、AFF C30或AFF C60系统布线、以便将交换机连接的NSS24磁盘架连接到Cisco 9336C-拧 发2交换机。
|
|
此配置需要在插槽4中安装一个四端口25G以太网卡、以连接本地集群和HA接口。 |
查看平台端口分配、以便使用双端口100G以太网卡为AFF A30、AFF C30或AFF C60系统布线、以便将交换机连接的NSS24磁盘架连接到Cisco 9336C-查2交换机。
|
|
此配置要求插槽4中有一个双端口100G以太网卡、用于连接本地集群和HA接口。 |
查看用于为将交换机连接的NSS24磁盘架连接到Cisco 9336－查2交换机的AFF A320、AFF C400、ASA C400、AFF A400或ASA A400系统布线的平台端口分配：
查看将交换机连接的NSS24磁盘架连接到Cisco 9336委员会-查2交换机的AFF A50系统的平台端口分配情况：
查看用于为将交换机连接的NSS24磁盘架连接到Cisco 9336－查2交换机的AFF A700、AFF A900、ASA C800、AFF A800、AFF C800或ASA A900系统布线的平台端口分配：
注1:如果您使用的是X91440A适配器40GBps，请使用端口e4a和e4e或e4a和e8a。如果使用的是X91153A适配器(100Gbps)、请使用端口e4a和e4b或e4a和e8a。

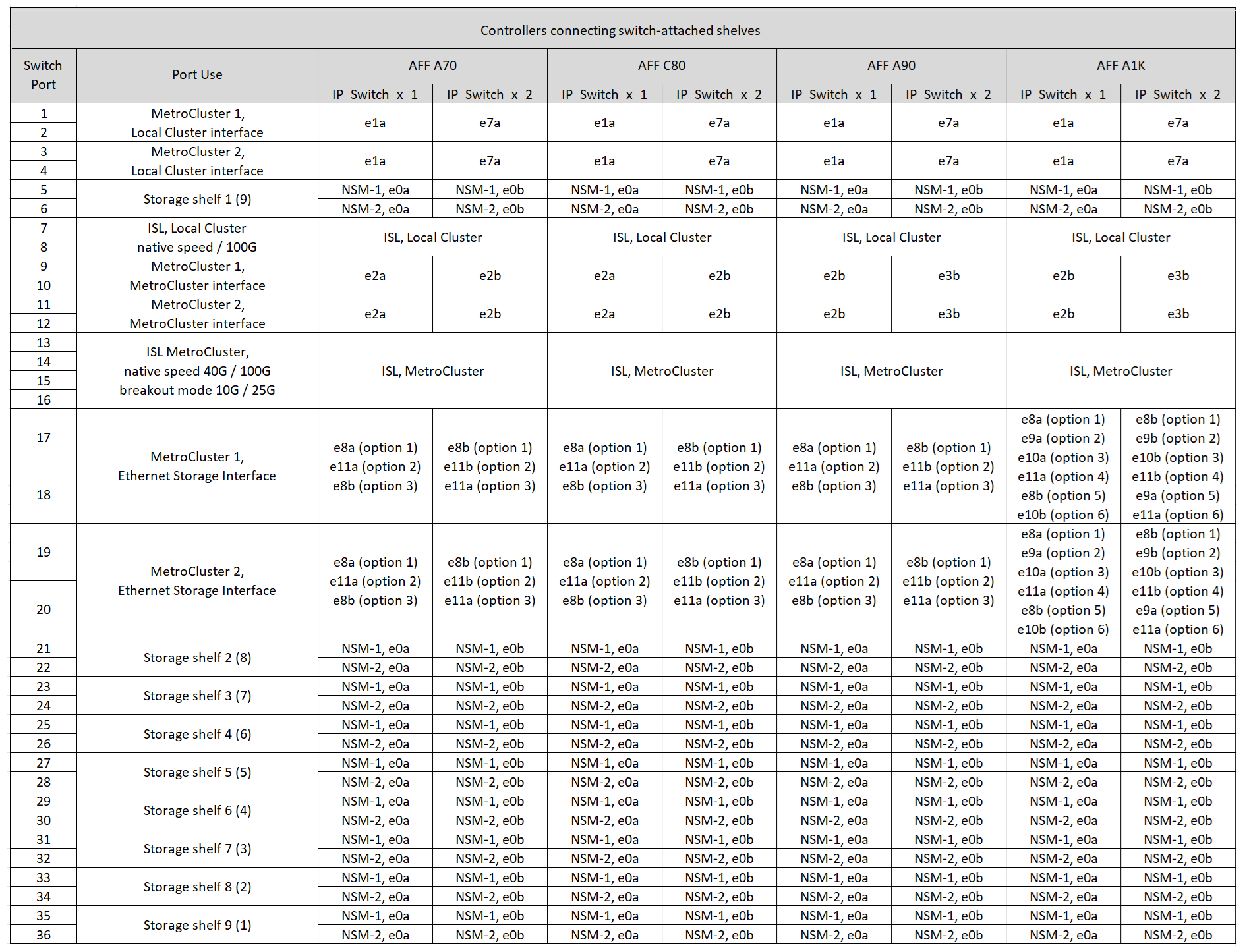

查看用于为将交换机连接的NSS24磁盘架连接到Cisco 9336 C-拧2交换机的AFF A70、AFF C80、AFF A90或AFF A1K系统布线的平台端口分配：
控制器未连接交换机连接的NS224磁盘架
确定未连接交换机连接的NS224磁盘架的控制器应遵循的端口分配表。
| 平台 | 使用此布线表… |
|---|---|
AFF A150、ASA A150 FAS2750、AFF A220 |
|
AFF A20 |
|
FAS500f AFF C250、ASA C250 AFF A250、ASA A250 |
|
AFF C30、AFF A30 FAS50 AFF C60 |
下表取决于您使用的是25G (组9a)还是100G (组9b)以太网卡。 |
FAS8200、AFF A300 |
|
AFF A320 FAS9300、AFF C400、ASA C400、FAS4700 AFF A400、ASA A400 |
|
AFF A50 |
|
FAS9000、AFF A700 AFF C800、ASA C800、AFF A800、ASA A800 FAS9500、AFF A900、 ASA A900 |
|
FAS70、AFF A70 AFF C80 FAS90、AFF A90 AFF A1K |
查看平台端口分配、以便为未将交换机连接的NSS24磁盘架连接到Cisco 9336：查对AFF A150、ASA A150、FAS2750或AFF A220系统进行布线：
查看平台端口分配情况、以便为未将交换机连接的NSS24磁盘架连接到Cisco 9336：查对交换机的AFF 2020系统布线：
查看平台端口分配情况、以便为未将交换机连接的NSS24磁盘架连接到Cisco 9336－查2交换机的FAS500f、AFF C250、ASA C250、AFF A250或ASA A250系统布线：

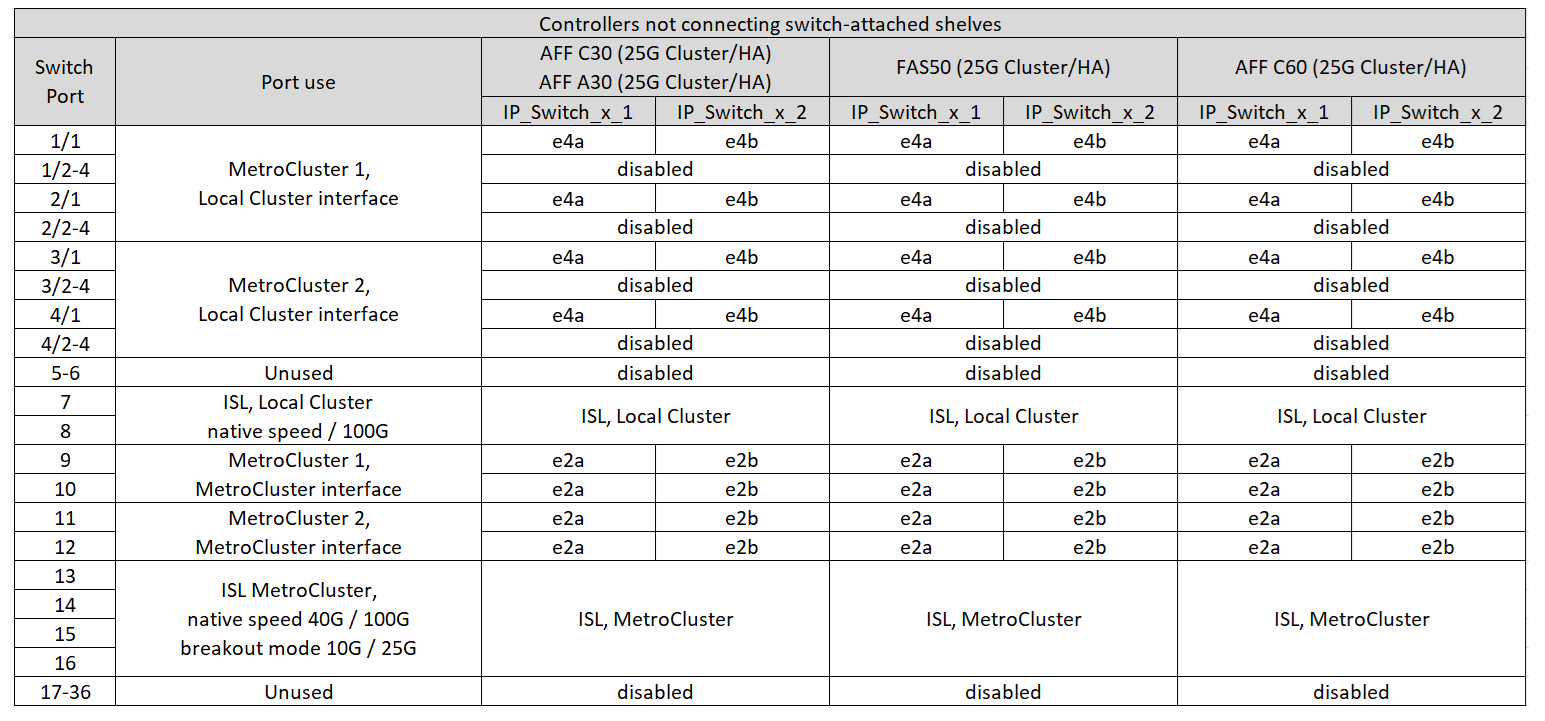

查看平台端口分配、以便使用四端口25G以太网卡将未连接交换机连接的NSS24磁盘架的AFF A30、AFF C30、AFF C60或FAS50系统连接到Cisco 9336C-拧2交换机：
|
|
此配置需要在插槽4中安装一个四端口25G以太网卡、以连接本地集群和HA接口。 |

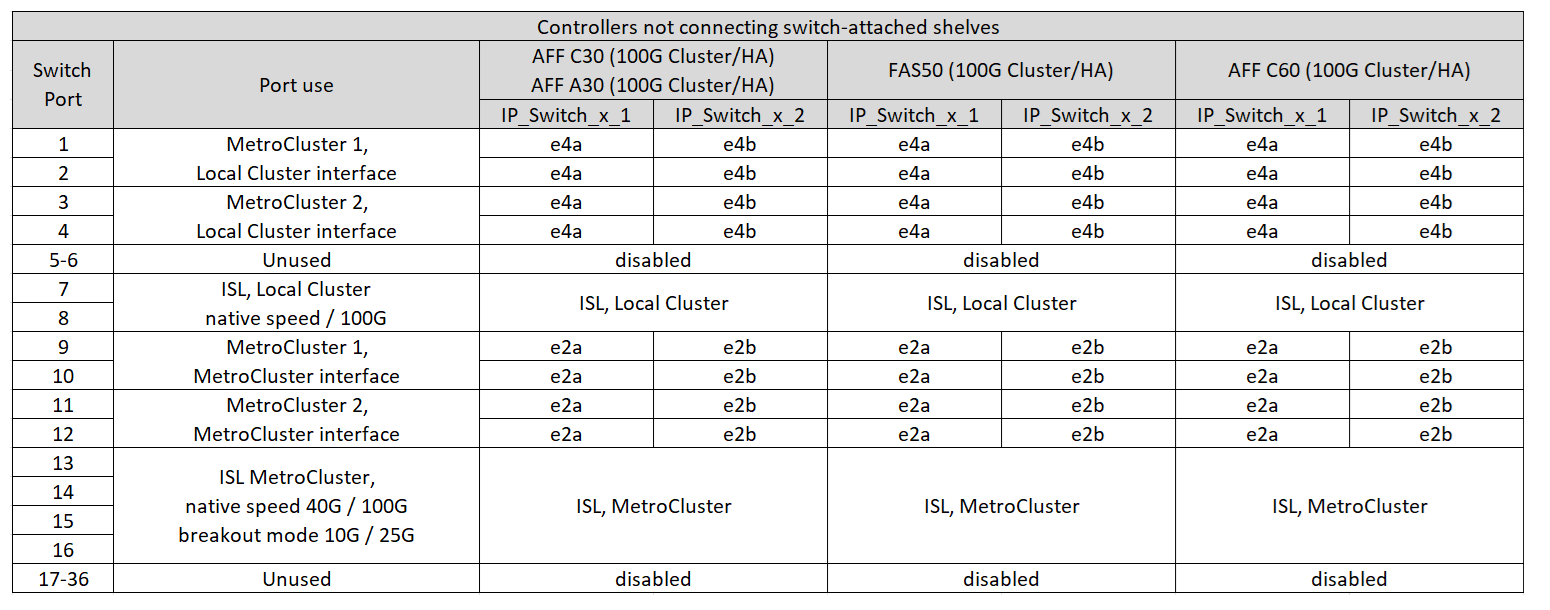

查看平台端口分配、以便使用双端口100G以太网卡将未连接交换机连接的NSS24磁盘架的AFF A30、AFF C30、AFF C60或FAS50系统连接到Cisco 9336C-拧2交换机：
|
|
此配置要求插槽4中有一个双端口100G以太网卡、用于连接本地集群和HA接口。 |
查看平台端口分配情况、以便为未将交换机连接的NSS24磁盘架连接到Cisco 9336－查2交换机的FAS8200或AFF A300系统布线：
查看平台端口分配、以便为未将交换机连接的NSS24磁盘架连接到Cisco 9336：查对AFF A320、FAS8700、AFF A400、ASA C400、FAS8300、AFF C400或ASA A400系统进行布线：
查看平台端口分配、以便为未将交换机连接的NSS24磁盘架连接到Cisco 9336：查对交换机的AFF A50系统布线：
查看未将交换机连接的NSS24磁盘架连接到ASA C800 Cisco 9334c-查 对FAS9000、AFF A800 AFF A900、ASA A800 ASA A900、FAS9500、AFF A700或AFF C800系统进行缆线连接的平台端口分配：
注1:如果您使用的是X91440A适配器40GBps，请使用端口e4a和e4e或e4a和e8a。如果使用的是X91153A适配器(100Gbps)、请使用端口e4a和e4b或e4a和e8a。
查看未将交换机连接的NSS24磁盘架连接到Cisco 9336 C-拧2交换机的AFF A70、FAS70、AFF C80、FAS90、AFF A90或AFF A1K系统的平台端口分配：
