Cisco 3232C 또는 Cisco 9336C 스위치에 대한 플랫폼 포트 할당
변경 제안
PDF
MetroCluster IP 구성에서 포트 사용은 스위치 모델 및 플랫폼 유형에 따라 다릅니다.
표를 사용하기 전에 다음 사항을 검토하십시오.
-
다음 표에는 사이트 A의 포트 사용량이 나와 있습니다 사이트 B에 동일한 케이블이 사용됩니다
-
스위치는 속도가 다른 포트(예: 100Gbps 포트와 40Gbps 포트 혼합)로 구성할 수 없습니다.
-
스위치를 사용하여 단일 MetroCluster를 구성하는 경우 * MetroCluster 1 * 포트 그룹을 사용합니다.
MetroCluster 포트 그룹(MetroCluster 1, MetroCluster 2, MetroCluster 3 또는 MetroCluster 4)을 추적합니다. 이 구성 절차의 뒷부분에 설명된 대로 RcfFileGenerator 도구를 사용할 때 이 도구가 필요합니다.
-
MetroCluster IP용 RcfFileGenerator는 각 스위치에 대한 포트별 케이블 연결 개요도 제공합니다.
이 케이블 연결 개요를 사용하여 케이블 연결을 확인하십시오.
-
MetroCluster ISL의 25G 브레이크아웃 모드를 사용하려면 RCF 파일 버전 v2.10 이상이 필요합니다.
-
"MetroCluster 4" 그룹에서 FAS8200 또는 AFF A300 이외의 플랫폼을 사용하려면 ONTAP 9.13.1 이상 및 RCF 파일 버전 2.00이 필요합니다.
|
RCF 파일 버전은 파일을 생성하는 데 사용되는 RCFfilegenerator 도구의 버전과 다릅니다. 예를 들어 RCFfilegenerator v1.6c를 사용하여 RCF 파일 버전 2.00을 생성할 수 있습니다. |
스위치에 2개의 MetroCluster 구성을 케이블로 연결합니다
둘 이상의 MetroCluster 구성을 Cisco 3132Q-V 스위치에 케이블로 연결할 경우, 해당 표에 따라 각 MetroCluster에 케이블을 연결해야 합니다. 예를 들어, FAS2750과 AFF A700을 동일한 Cisco 3132Q-V 스위치에 케이블로 연결하는 경우 그런 다음 표 1의 "MetroCluster 1"에 따라 FAS2750과 표 2의 "MetroCluster 2" 또는 "MetroCluster 3"에 따라 AFF A700을 케이블로 연결합니다. FAS2750과 AFF A700을 "MetroCluster 1"로 물리적으로 연결할 수 없습니다.
구성에 맞는 올바른 케이블 연결 표를 선택합니다
다음 표를 사용하여 따라야 할 케이블 연결 테이블을 결정합니다.
| 시스템이 다음과 같은 경우… | 케이블 연결 표 사용… |
|---|---|
AFF A150, ASA A150, FAS2750, AFF A220 FAS500f, AFF C250, ASA C250, AFF A250, ASA A250 |
|
FAS8200, AFF A300 |
|
AFF A320 FAS8300, AFF C400, ASA C400, FAS8700 AFF A400, ASA A400 |
|
FAS9000, AFF A700 AFF C800, ASA C800, AFF A800, ASA A800 FAS9500, AFF A900, ASA A900 탑재 |
|
AFF A70 AFF A90 AFF A1K * 참고: * 이러한 시스템에는 ONTAP 9.15.1 이상이 필요합니다. |
AFF A150, ASA A150, FAS2750, AFF A220, FAS500f, AFF C250, ASA C250, AFF A250 또는 ASA A250 시스템에서 Cisco 3232C 또는 9336C 스위치로 연결하는 경우:
FAS8200 또는 AFF A300 시스템을 Cisco 32C 또는 9336C 스위치에 케이블로 연결하기 위한 플랫폼 포트 할당을 검토합니다.
이전 RCF 파일에서 업그레이드하는 경우 케이블 연결 구성에서 "MetroCluster 4" 그룹(포트 25/26 및 29/30)의 포트를 사용하고 있을 수 있습니다.
AFF A320, FAS8300, AFF C400, ASA C400, FAS8700, AFF A400, 또는 ASA A400 시스템에서 Cisco 3232C 또는 9336C 스위치로:
참고 1: X91440A 어댑터(40Gbps)를 사용하는 경우 e4a 및 e4e 또는 e4a 및 e8a 포트를 사용합니다. X91153A 어댑터(100Gbps)를 사용하는 경우 e4a 및 e4b 또는 e4a 및 e8a 포트를 사용합니다.
|
|
"MetroCluster 4" 그룹의 포트를 사용하려면 ONTAP 9.13.1 이상이 필요합니다. |
FAS9000, AFF A700, AFF C800, ASA C800, AFF A800, ASA A800, FAS9500, AFF A900 또는 ASA A900 시스템에서 Cisco 3232C 또는 9336C 스위치로 이동하는 방법:
참고 1: X91440A 어댑터(40Gbps)를 사용하는 경우 e4a 및 e4e 또는 e4a 및 e8a 포트를 사용합니다. X91153A 어댑터(100Gbps)를 사용하는 경우 e4a 및 e4b 또는 e4a 및 e8a 포트를 사용합니다.
|
|
"MetroCluster 4" 그룹의 포트를 사용하려면 ONTAP 9.13.1 이상이 필요합니다. |

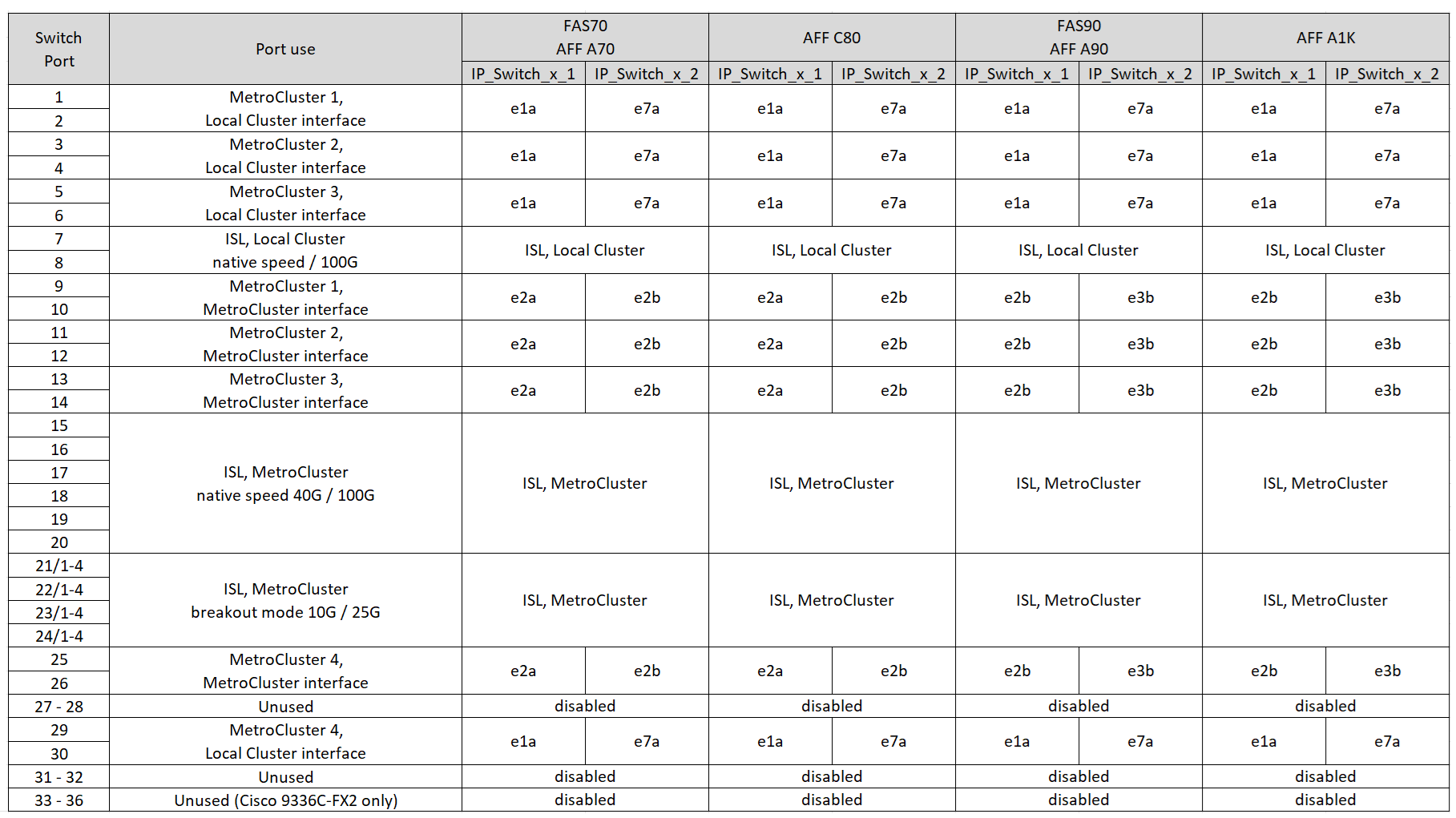

AFF A70, AFF A90 또는 AFF A1K 시스템을 Cisco 3232C 또는 9336C 스위치에 케이블로 연결하기 위한 플랫폼 포트 할당을 검토합니다.
|
|
이 표의 시스템에는 ONTAP 9.15.1 이상이 필요합니다. |
