MetroCluster IP 구성에서 NS224 스토리지를 연결하는 36포트 Cisco 9336C-FX2 스위치에 대한 플랫폼 포트 할당
변경 제안
PDF
MetroCluster IP 구성에서 포트 사용은 스위치 모델 및 플랫폼 유형에 따라 다릅니다.
구성 테이블을 사용하기 전에 다음 고려 사항을 검토하십시오.
-
이 섹션의 표는 최소한 하나의 MetroCluster 구성 또는 DR 그룹이 NS224 셸프를 MetroCluster 스위치에 연결할 때 사용되는 36포트 Cisco 9336C-FX2 스위치에 대한 것입니다.
NS224 스토리지를 연결하지 않는 36포트 Cisco 9336C-FX2 스위치가 있는 경우 다음 표를 사용하십시오. "Cisco 3232C 또는 36포트 Cisco 9336C-FX2 스위치에 대한 플랫폼 포트 할당" .
12포트 Cisco 9336C-FX2 스위치가 있는 경우 다음 표를 사용하십시오. "12포트 Cisco 9336C-FX2 스위치에 대한 플랫폼 포트 할당" .
12포트 Cisco 9336C-FX2 스위치는 NS224 셸프를 MetroCluster 스위치에 연결하는 것을 지원하지 않습니다. -
NS224 스토리지를 연결하는 Cisco 9336C-FX2 스위치를 케이블로 연결할 때 MetroCluster 구성 또는 DR 그룹은 최대 두 개까지만 사용할 수 있습니다. 최소 하나의 MetroCluster 구성 또는 DR 그룹이 NS224 셸프를 MetroCluster 스위치에 연결해야 합니다. 스위치에 연결된 NS224 셸프를 연결하지 않는 플랫폼만 두 번째 MetroCluster 구성 또는 두 번째 DR 그룹으로 연결할 수 있습니다.
두 번째 MetroCluster 또는 DR 그룹이 NS224 셸프를 MetroCluster 스위치에 연결하지 않으면 다음을 따르십시오. 스위치 부착 NS224 선반을 연결하지 않는 컨트롤러용 케이블링 테이블 .
-
RcfFileGenerator는 첫 번째 플랫폼을 선택한 경우에만 적합한 플랫폼을 표시합니다.
-
1개의 8노드 또는 2개의 4노드 MetroCluster 구성을 연결하려면 ONTAP 9.14.1 이상이 필요합니다.
구성에 맞는 올바른 케이블 연결 표를 선택합니다
구성에 대한 올바른 포트 할당 표를 검토합니다. 이 섹션에는 두 가지 케이블 연결 테이블 세트가 있습니다.
컨트롤러가 스위치 연결 NS224 쉘프를 연결합니다
스위치가 연결된 NS224 쉘프를 연결하는 컨트롤러의 포트 할당 표를 결정합니다.
| 플랫폼 | 케이블 연결 표 사용… |
|---|---|
AFF C30, AFF A30 AFF C60 |
따르는 표는 25G(그룹 1a) 또는 100G(그룹 1b) 이더넷 카드를 사용하는지 여부에 따라 다릅니다. |
AFF A320 AFF C400, ASA C400 AFF A400, ASA A400 |
|
AFF A50 를 참조하십시오 |
|
AFF A700 AFF C800, ASA C800, AFF A800 AFF A900, ASA A900 |
|
AFF A70 AFF C80 AFF A90 AFF A1K 를 참조하십시오 |

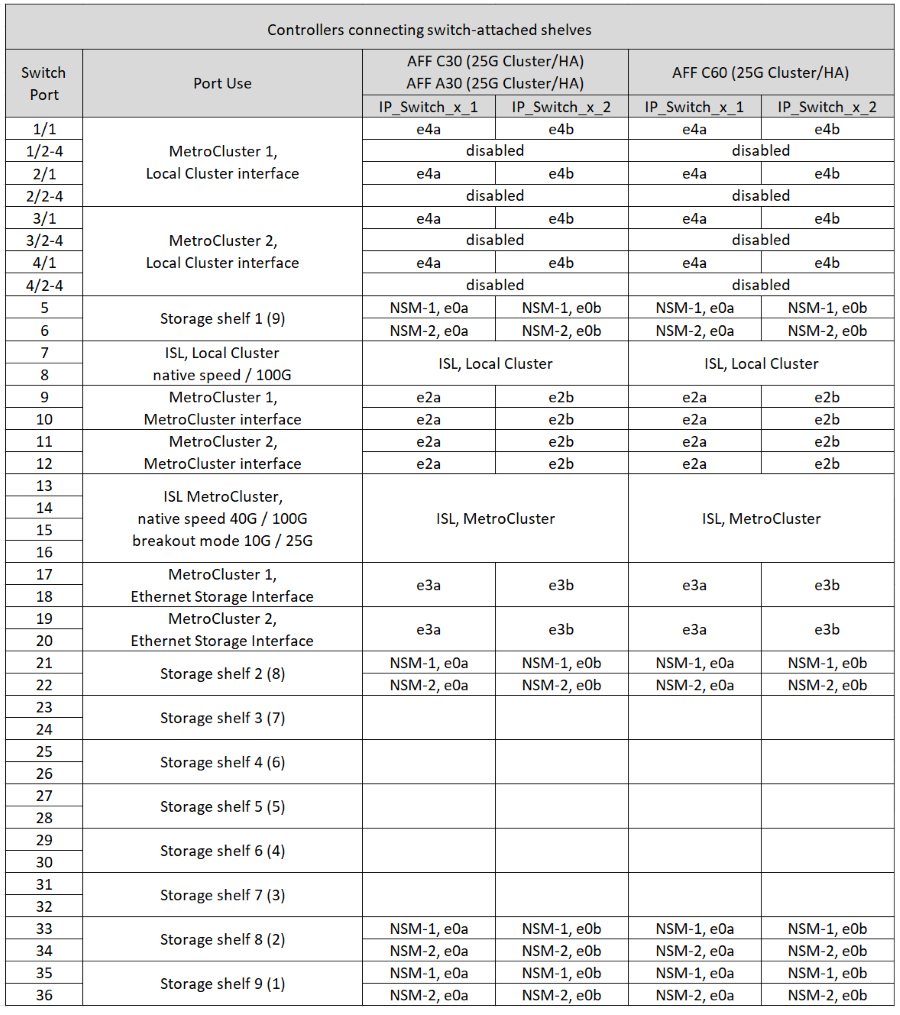

4포트 25G 이더넷 카드를 사용하여 스위치 연결 NSS24 쉘프를 Cisco 9336C-FX2 스위치에 연결하는 AFF A30, AFF C30 또는 AFF C60 시스템에 케이블을 연결하기 위한 플랫폼 포트 할당을 검토합니다.
|
|
이 구성에서는 로컬 클러스터와 HA 인터페이스를 연결하기 위해 슬롯 4에 4포트 25G 이더넷 카드가 필요합니다. |

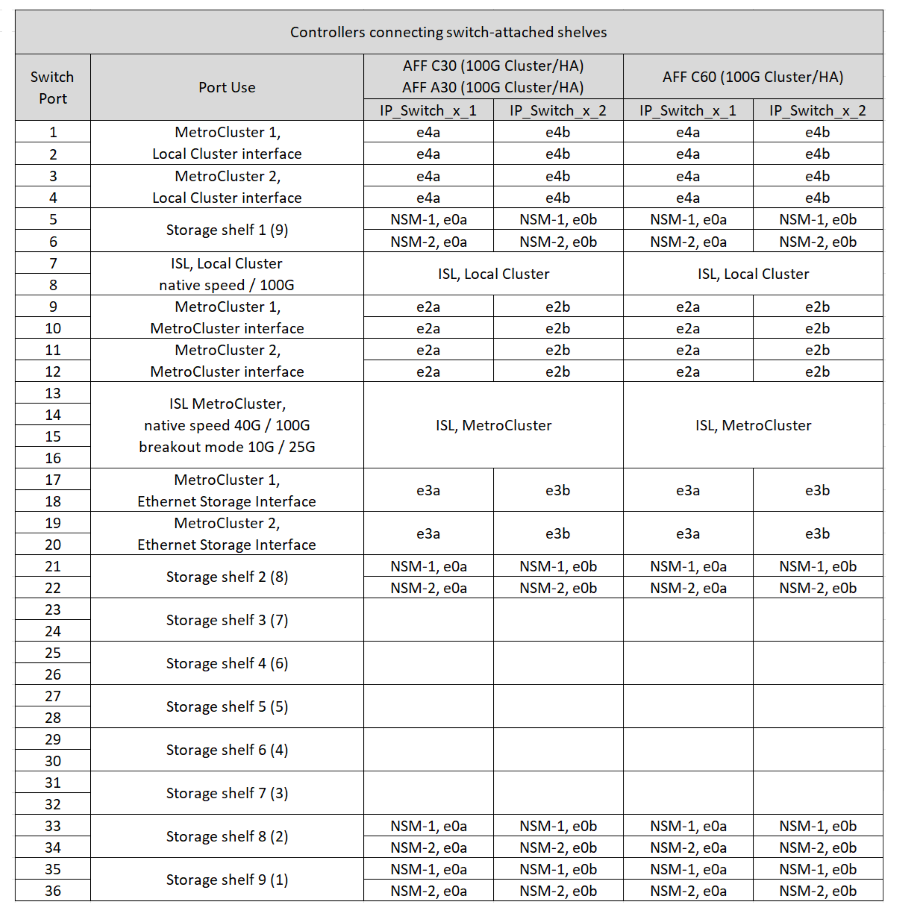

2포트 100G 이더넷 카드를 사용하여 스위치 연결 NSS24 쉘프를 Cisco 9336C-FX2 스위치에 연결하는 AFF A30, AFF C30 또는 AFF C60 시스템에 케이블을 연결하기 위한 플랫폼 포트 할당을 검토합니다.
|
|
이 구성에서는 로컬 클러스터와 HA 인터페이스를 연결하기 위해 슬롯 4에 2포트 100G 이더넷 카드가 필요합니다. |
스위치 연결 NSS24 쉘프를 Cisco 9336C-FX2 스위치에 연결하는 AFF A320, AFF C400, ASA C400, AFF A400 또는 ASA A400 시스템에 케이블을 연결하기 위한 플랫폼 포트 할당을 검토합니다.
스위치 연결 NSS24 쉘프를 Cisco 9336C-FX2 스위치에 연결하는 AFF A50 시스템에 케이블을 연결하기 위한 플랫폼 포트 할당을 검토합니다.
스위치 연결 NSS24 쉘프를 Cisco 9336C-FX2 스위치에 연결하는 AFF A700, AFF C800, ASA C800, AFF A800, AFF A900 또는 ASA A900 시스템에 케이블을 연결하기 위한 플랫폼 포트 할당을 검토합니다.
참고 1: X91440A 어댑터(40Gbps)를 사용하는 경우 e4a 및 e4e 또는 e4a 및 e8a를 사용합니다. X91153A 어댑터(100Gbps)를 사용하는 경우 포트 e4a 및 e4b 또는 e4a 및 e8a를 사용합니다.

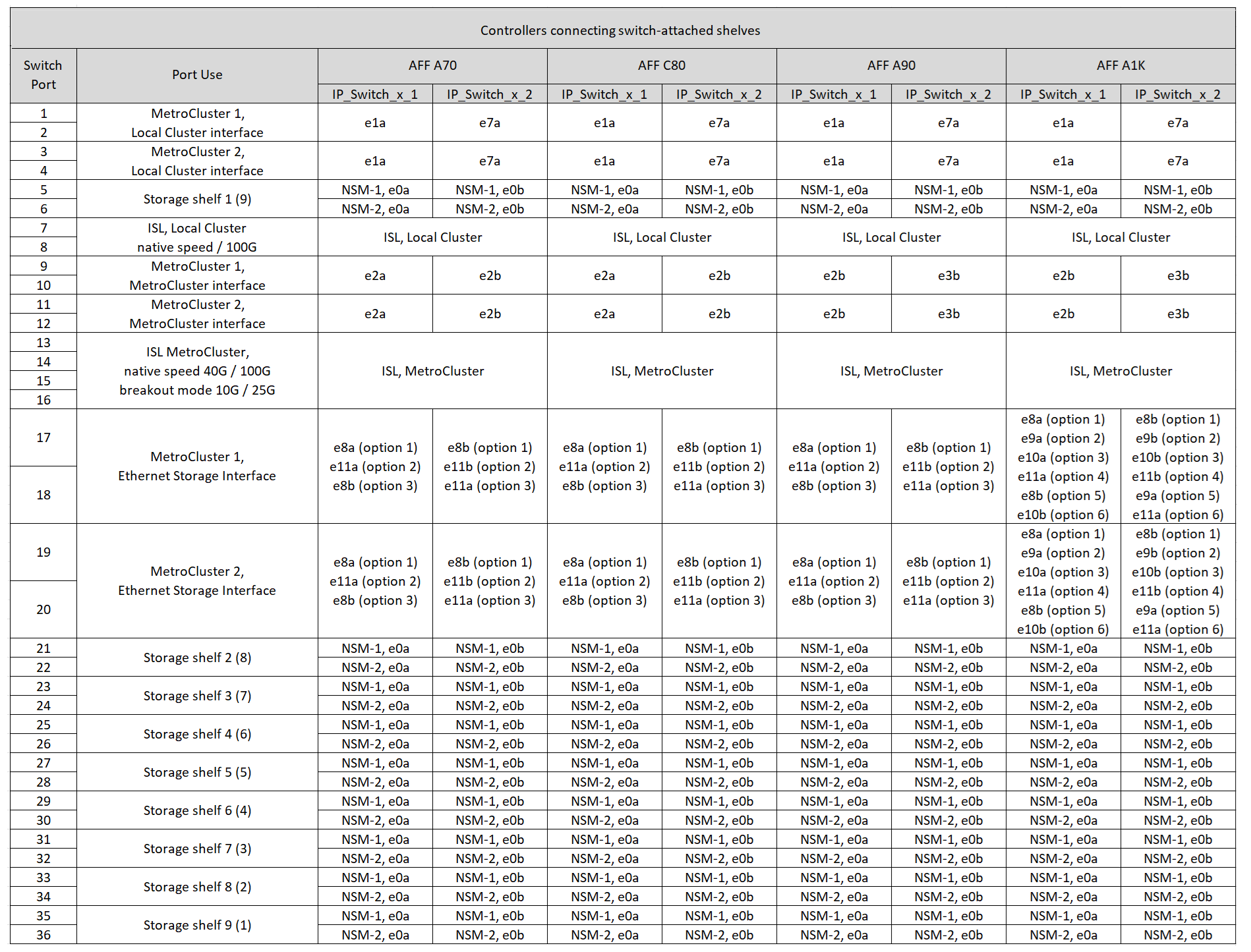

스위치 연결 NSS24 쉘프를 Cisco 9336C-FX2 스위치에 연결하는 AFF A70, AFF C80, AFF A90 또는 AFF A1K 시스템에 케이블을 연결하기 위한 플랫폼 포트 할당을 검토합니다.
컨트롤러가 스위치 연결 NS224 쉘프를 연결하지 않음
스위치 연결 NS224 쉘프에 연결되지 않은 컨트롤러에 대해 따라야 하는 포트 할당 표를 결정합니다.
| 플랫폼 | 케이블 연결 표 사용… |
|---|---|
AFF A150, ASA A150 FAS2750, AFF A220 |
|
AFF A20 를 참조하십시오 |
|
FAS500f AFF C250, ASA C250 AFF A250, ASA A250 |
|
AFF C30, AFF A30 FAS50 AFF C60 |
따르는 표는 25G(그룹 9a) 또는 100G(그룹 9b) 이더넷 카드를 사용하는지 여부에 따라 다릅니다. |
FAS8200, AFF A300 |
|
AFF A320 FAS8300, AFF C400, ASA C400, FAS8700 AFF A400, ASA A400 |
|
AFF A50 를 참조하십시오 |
|
FAS9000, AFF A700 AFF C800, ASA C800, AFF A800, ASA A800 FAS9500, AFF A900, ASA A900 탑재 |
|
FAS70, AFF A70 AFF C80 FAS90, AFF A90 AFF A1K |
스위치 연결 NSS24 쉘프를 Cisco 9336C-FX2 스위치에 연결하지 않는 AFF A150, ASA A150, FAS2750 또는 AFF A220 시스템에 케이블을 연결하기 위한 플랫폼 포트 할당을 검토합니다.
스위치 연결 NSS24 쉘프를 Cisco 9336C-FX2 스위치에 연결하지 않는 AFF A20 시스템에 케이블을 연결하기 위한 플랫폼 포트 할당을 검토합니다.
스위치 연결 NSS24 쉘프를 Cisco 9336C-FX2 스위치에 연결하지 않는 FAS500f, AFF C250, ASA C250, AFF A250 또는 ASA A250 시스템에 케이블을 연결하기 위한 플랫폼 포트 할당을 검토합니다.
4포트 25G 이더넷 카드를 사용하여 스위치 연결 NSS24 쉘프를 Cisco 9336C-FX2 스위치에 연결하지 않는 AFF A30, AFF C30, AFF C60 또는 FAS50 시스템에 케이블을 연결하기 위한 플랫폼 포트 할당을 검토합니다.
|
|
이 구성에서는 로컬 클러스터와 HA 인터페이스를 연결하기 위해 슬롯 4에 4포트 25G 이더넷 카드가 필요합니다. |
2포트 100G 이더넷 카드를 사용하여 스위치 연결 NSS24 쉘프를 Cisco 9336C-FX2 스위치에 연결하지 않는 AFF A30, AFF C30, AFF C60 또는 FAS50 시스템에 케이블을 연결하기 위한 플랫폼 포트 할당을 검토합니다.
|
|
이 구성에서는 로컬 클러스터와 HA 인터페이스를 연결하기 위해 슬롯 4에 2포트 100G 이더넷 카드가 필요합니다. |
스위치 연결 NSS24 쉘프를 Cisco 9336C-FX2 스위치에 연결하지 않는 FAS8200 또는 AFF A300 시스템에 케이블을 연결하기 위한 플랫폼 포트 할당을 검토합니다.
스위치 연결 NSS24 쉘프를 FAS8300 Cisco 9336C-FX2 스위치에 연결하지 않는 AFF A320 ASA A400, FAS8700, AFF C400 AFF A400, ASA C400 시스템에 케이블을 연결하기 위한 플랫폼 포트 할당을 검토합니다.
스위치 연결 NSS24 쉘프를 Cisco 9336C-FX2 스위치에 연결하지 않는 AFF A50 시스템에 케이블을 연결하기 위한 플랫폼 포트 할당을 검토합니다.
스위치 연결 NSS24 쉘프를 ASA C800 Cisco 9336C-FX2 스위치에 연결하지 않는 FAS9000, AFF A800, ASA A800, AFF A700, AFF C800, FAS9500, AFF A900 또는 ASA A900 시스템에 케이블을 연결하기 위한 플랫폼 포트 할당을 검토합니다.
참고 1: X91440A 어댑터(40Gbps)를 사용하는 경우 e4a 및 e4e 또는 e4a 및 e8a를 사용합니다. X91153A 어댑터(100Gbps)를 사용하는 경우 포트 e4a 및 e4b 또는 e4a 및 e8a를 사용합니다.
스위치 연결 NSS24 쉘프를 Cisco 9336C-FX2 스위치에 연결하지 않는 AFF A70, FAS70, AFF C80, FAS90, AFF A90 또는 AFF A1K 시스템에 케이블을 연결하기 위한 플랫폼 포트 할당을 검토합니다.
