MetroCluster IP 구성의 12포트 Cisco 9336C-FX2 스위치에 대한 플랫폼 포트 할당
변경 제안
PDF
MetroCluster IP 구성에서 포트 사용은 스위치 모델 및 플랫폼 유형에 따라 다릅니다.
구성 테이블을 사용하기 전에 다음 고려 사항을 검토하십시오.
-
이 섹션의 표는 12포트 Cisco 9336C-FX2 스위치용입니다.
NS224 셸프를 연결하지 않는 36포트 Cisco 9336C-FX2 스위치가 있는 경우 다음 표를 사용하십시오. "Cisco 3232C 또는 36포트 Cisco 9336C-FX2 스위치에 대한 플랫폼 포트 할당" .
36포트 Cisco 9336C-FX2 스위치가 있고 최소 하나의 MetroCluster 구성 또는 DR 그룹이 NS224 셸프를 MetroCluster 스위치에 연결하는 경우 다음 표를 사용하십시오. "NS224 스토리지를 연결하는 36포트 Cisco 9336C-FX2 스위치의 플랫폼 포트 할당" .
|
12포트 Cisco 9336C-FX2 스위치는 NS224 셸프를 MetroCluster 스위치에 연결하는 것을 지원하지 않습니다. |
-
다음 표에는 사이트 A의 포트 사용량이 나와 있습니다 사이트 B에 동일한 케이블이 사용됩니다
-
서로 다른 속도의 포트(예: 100Gbps 포트와 40Gbps 포트 혼합)로 스위치를 구성할 수 없습니다.
-
스위치를 사용하여 단일 MetroCluster를 구성하는 경우 * MetroCluster 1 * 포트 그룹을 사용합니다.
MetroCluster 포트 그룹(MetroCluster 1, MetroCluster 2)을 추적하세요. 이 구성 절차의 뒷부분에서 설명하는 RcfFileGenerator 도구를 사용할 때 필요합니다.
-
MetroCluster IP용 RcfFileGenerator는 각 스위치에 대한 포트별 케이블 연결 개요도 제공합니다.
구성에 맞는 올바른 케이블 연결 표를 선택합니다
다음 표를 사용하여 따라야 할 케이블 연결 테이블을 결정합니다.
| 시스템이 다음과 같은 경우… | 케이블 연결 표 사용… |
|---|---|
AFF A150, ASA A150 FAS500f AFF C250, ASA C250 AFF A250, ASA A250 |
|
AFF A20 를 참조하십시오 |
|
AFF A30, AFF C30 FAS50 AFF C60 |
따르는 표는 25G(그룹 3a) 또는 100G(그룹 3b) 이더넷 카드를 사용하는지 여부에 따라 다릅니다. |
FAS8300, AFF C400, ASA C400, FAS8700 AFF A400, ASA A400 |
|
AFF A50 를 참조하십시오 |
|
AFF C800, ASA C800, AFF A800, ASA A800 FAS9500, AFF A900, ASA A900 |
|
FAS70, AFF A70 AFF C80 FAS90, AFF A90 AFF A1K |

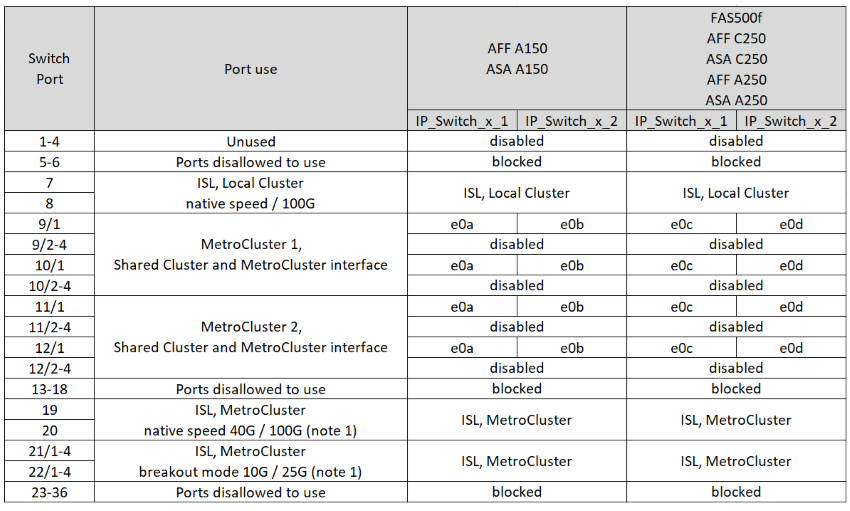

AFF A150, ASA A150, FAS500f, AFF C250, ASA C250, AFF A250 또는 ASA A250 시스템을 12포트 Cisco 9336C-FX2 스위치에 케이블로 연결하기 위한 플랫폼 포트 할당을 검토하세요.
참고 1: 포트 19와 20 또는 21과 22만 설정할 수 있습니다. 포트 19와 20을 먼저 사용하면 포트 21과 22가 차단됩니다. 포트 21과 22를 먼저 사용하면 포트 19와 20이 차단됩니다.
AFF A20 시스템을 12포트 Cisco 9336C-FX2 스위치에 케이블로 연결하기 위한 플랫폼 포트 할당을 검토하세요.
참고 1: 포트 19와 20 또는 21과 22만 설정할 수 있습니다. 포트 19와 20을 먼저 사용하면 포트 21과 22가 차단됩니다. 포트 21과 22를 먼저 사용하면 포트 19와 20이 차단됩니다.

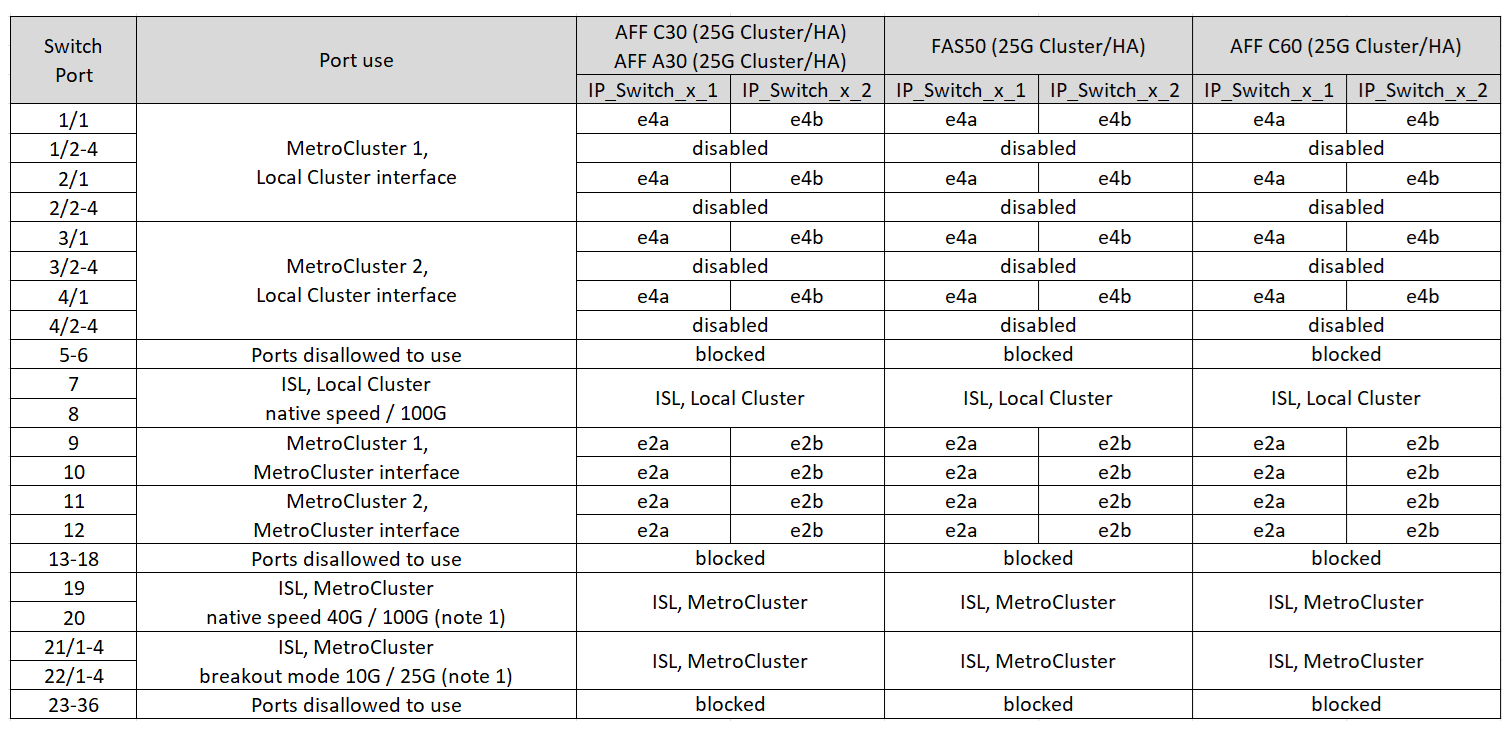

4포트 25G 이더넷 카드를 사용하여 AFF A30, AFF C30, AFF C60 또는 FAS50 시스템을 12포트 Cisco 9336C-FX2 스위치에 케이블로 연결하기 위한 플랫폼 포트 할당을 검토합니다.
|
|
이 구성에서는 로컬 클러스터와 HA 인터페이스를 연결하기 위해 슬롯 4에 4포트 25G 이더넷 카드가 필요합니다. |
참고 1: 포트 19와 20 또는 21과 22만 설정할 수 있습니다. 포트 19와 20을 먼저 사용하면 포트 21과 22가 차단됩니다. 포트 21과 22를 먼저 사용하면 포트 19와 20이 차단됩니다.
2포트 100G 이더넷 카드를 사용하여 AFF A30, AFF C30, AFF C60 또는 FAS50 시스템을 12포트 Cisco 9336C-FX2 스위치에 케이블로 연결하기 위한 플랫폼 포트 할당을 검토합니다.
|
|
이 구성에서는 로컬 클러스터와 HA 인터페이스를 연결하기 위해 슬롯 4에 2포트 100G 이더넷 카드가 필요합니다. |
참고 1: 포트 19와 20 또는 21과 22만 설정할 수 있습니다. 포트 19와 20을 먼저 사용하면 포트 21과 22가 차단됩니다. 포트 21과 22를 먼저 사용하면 포트 19와 20이 차단됩니다.
FAS8300, AFF C400, ASA C400, FAS8700, AFF A400 또는 ASA A400 시스템을 12포트 Cisco 9336C-FX2 스위치에 케이블로 연결하기 위한 플랫폼 포트 할당을 검토하세요.
참고 1: 포트 19와 20 또는 21과 22만 설정할 수 있습니다. 포트 19와 20을 먼저 사용하면 포트 21과 22가 차단됩니다. 포트 21과 22를 먼저 사용하면 포트 19와 20이 차단됩니다.
AFF A50 시스템을 12포트 Cisco 9336C-FX2 스위치에 케이블로 연결하기 위한 플랫폼 포트 할당을 검토하세요.
참고 1: 포트 19와 20 또는 21과 22만 설정할 수 있습니다. 포트 19와 20을 먼저 사용하면 포트 21과 22가 차단됩니다. 포트 21과 22를 먼저 사용하면 포트 19와 20이 차단됩니다.

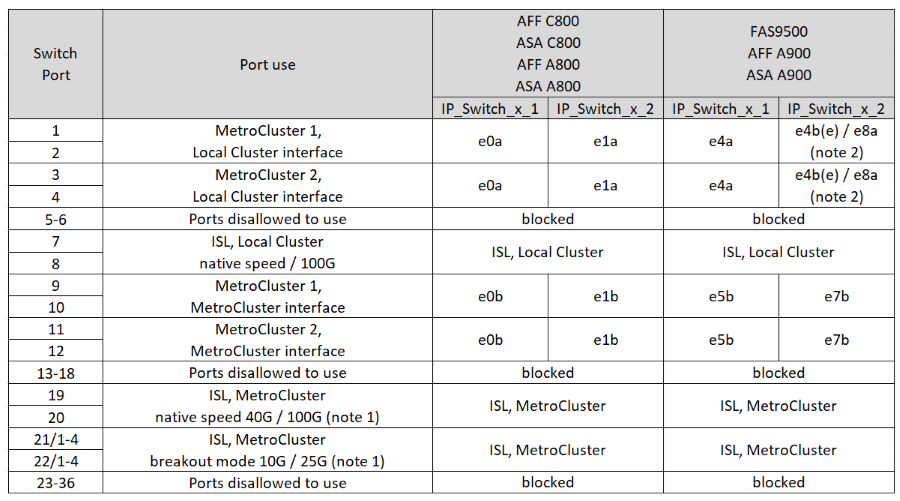

AFF C800, ASA C800, AFF A800, ASA A800, FAS9500, AFF A900 또는 ASA A900 시스템을 12포트 Cisco 9336C-FX2 스위치에 케이블로 연결하기 위한 플랫폼 포트 할당을 검토하세요.
참고 1: 포트 19와 20 또는 21과 22만 설정할 수 있습니다. 포트 19와 20을 먼저 사용하면 포트 21과 22가 차단됩니다. 포트 21과 22를 먼저 사용하면 포트 19와 20이 차단됩니다.
참고 2: X91440A 어댑터(40Gbps)를 사용하는 경우 e4a와 e4e 포트 또는 e4a와 e8a 포트를 사용하세요. X91153A 어댑터(100Gbps)를 사용하는 경우 포트 e4a 및 e4b 또는 e4a 및 e8a를 사용합니다.
AFF A70, FAS70, AFF C80, FAS90, AFF A90 또는 AFF A1K 시스템을 12포트 Cisco 9336C-FX2 스위치에 케이블로 연결하기 위한 플랫폼 포트 할당을 검토하세요.
참고 1: 포트 19와 20 또는 21과 22만 설정할 수 있습니다. 포트 19와 20을 먼저 사용하면 포트 21과 22가 차단됩니다. 포트 21과 22를 먼저 사용하면 포트 19와 20이 차단됩니다.
