Assegnazioni delle porte della piattaforma per gli switch Cisco 3232C o Cisco 9336C a 36 porte in una configurazione IP MetroCluster
Suggerisci modifiche
PDF
L'utilizzo della porta in una configurazione IP MetroCluster dipende dal modello dello switch e dal tipo di piattaforma.
Prima di utilizzare le tabelle di configurazione, fare riferimento alle seguenti considerazioni:
-
Le tabelle in questa sezione sono per gli switch Cisco 3232C o gli switch Cisco 9336C-FX2 a 36 porte che non collegano storage NS224.
Se si dispone di uno switch Cisco 9336C-FX2 a 12 porte, utilizzare le tabelle in "Assegnazioni delle porte della piattaforma per gli switch Cisco 9336C-FX2 a 12 porte" .
Se si dispone di uno switch Cisco 9336C-FX2 a 36 porte e almeno una configurazione MetroCluster o un gruppo DR collega gli scaffali NS224 allo switch MetroCluster, utilizzare le tabelle in "Assegnazioni delle porte della piattaforma per uno switch Cisco 9336C-FX2 a 36 porte che collega l'archiviazione NS224" .
-
Le seguenti tabelle mostrano l'utilizzo della porta per il sito A. Lo stesso cablaggio viene utilizzato per il sito B.
-
Non è possibile configurare gli switch con porte a velocità diverse (ad esempio, un mix di porte da 100 Gbps e porte da 40 Gbps).
-
Se si configura un singolo MetroCluster con gli switch, utilizzare il gruppo di porte MetroCluster 1.
Tenere traccia del gruppo di porte MetroCluster (MetroCluster 1, MetroCluster 2, MetroCluster 3 o MetroCluster 4). Sarà necessario quando si utilizza lo strumento RcfFileGenerator come descritto più avanti in questa procedura di configurazione.
-
RcfFileGenerator per MetroCluster IP fornisce anche una panoramica del cablaggio per porta per ogni switch.
Utilizzare questa panoramica dei cavi per verificare il cablaggio.
-
Il file RCF versione v2,10 o successiva è richiesto per la modalità breakout 25g per gli ISL MetroCluster.
-
Per utilizzare una piattaforma diversa da FAS8200 o AFF 9.13.1 nel gruppo "MetroCluster 2,00" sono necessari ONTAP A300 o versioni successive e il file RCF versione 4.
|
La versione del file RCF è diversa dalla versione dello strumento RCFfilegenerator utilizzato per generare il file. Ad esempio, è possibile generare un file RCF versione 2,00 utilizzando RCFfilegenerator v1,6c. |
Scegliere la tabella di cablaggio corretta per la configurazione
Utilizzare la tabella seguente per determinare quale tabella di cablaggio seguire.

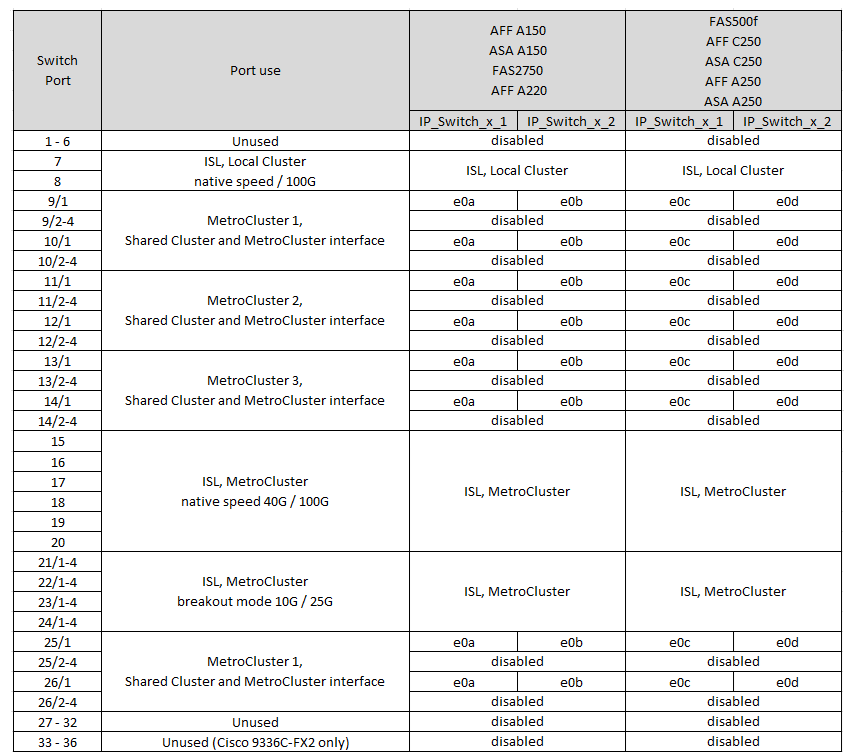

Esaminare le assegnazioni delle porte della piattaforma per collegare un AFF A150, ASA A150, FAS2750, AFF A220, FAS500f, sistema AFF C250, ASA C250, AFF A250 o ASA A250 per uno switch Cisco 3232C o 9336C-FX2:
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A20 a uno switch Cisco 3232C o 9336C-FX2:
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A30, AFF C30, AFF C60 o FAS50 a uno switch Cisco 3232C o 9336C-FX2 utilizzando una scheda Ethernet 25g a quattro porte.
|
|
Questa configurazione richiede una scheda Ethernet 25g GB a quattro porte nello slot 4 per collegare il cluster locale e le interfacce ha. |
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A30, AFF C30, AFF C60 o FAS50 a uno switch Cisco 3232C o 9336C-FX2 utilizzando una scheda Ethernet 100g a due porte.
|
|
Questa configurazione richiede una scheda Ethernet 100g GB a due porte nello slot 4 per collegare il cluster locale e le interfacce ha. |
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema FAS8200 o AFF A300 a uno switch Cisco 3232C o 9336C-FX2:
Se si esegue l'aggiornamento da file RCF meno recenti, la configurazione del cablaggio potrebbe utilizzare porte nel gruppo "MetroCluster 4" (porte 25/26 e 29/30).
Esaminare le assegnazioni delle porte della piattaforma per collegare un AFF A320, FAS8300, AFF C400, ASA C400, FAS8700, da sistema AFF A400 o ASA A400 a switch Cisco 3232C o 9336C-FX2:
|
|
L'uso delle porte nel gruppo "MetroCluster 4" richiede ONTAP 9.13.1 o versione successiva. |
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A50 a uno switch Cisco 3232C o 9336C-FX2:
Esaminare le assegnazioni delle porte della piattaforma per il cavo a FAS9000, AFF A700, AFF C800, ASA C800, AFF A800, sistema ASA A800, FAS9500, AFF A900 o ASA A900 a uno switch Cisco 3232C o 9336C-FX2:
Nota 1: Utilizzare le porte e4a e E4E o e4a e E8a se si utilizza un adattatore X91440A (40Gbps). Utilizzare le porte e4a e e4b o e4a e E8a se si utilizza un adattatore X91153A (100Gbps).
|
|
L'uso delle porte nel gruppo "MetroCluster 4" richiede ONTAP 9.13.1 o versione successiva. |

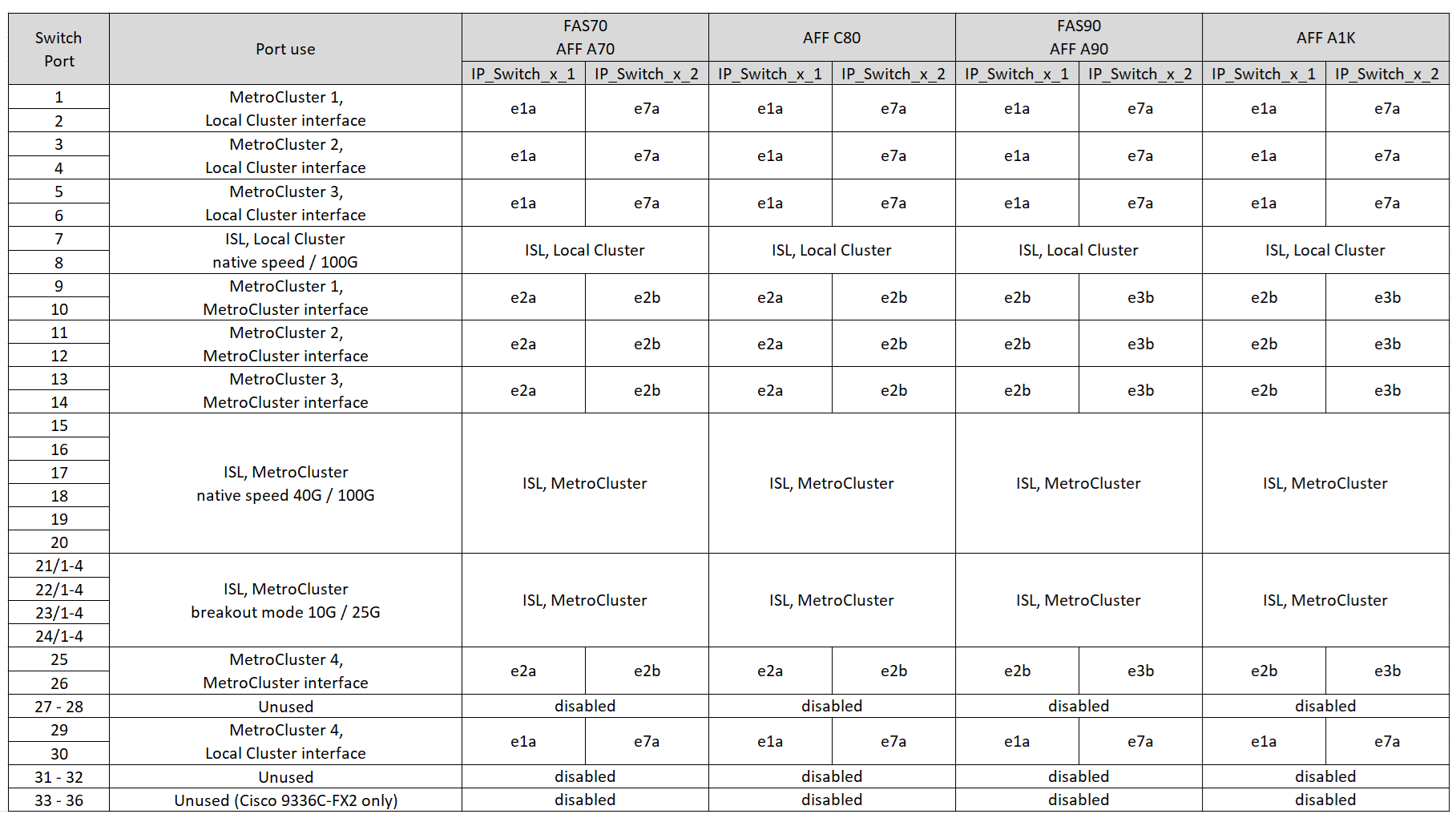

Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A70, FAS70, AFF C80, FAS90, AFF A90 o AFF A1K a uno switch Cisco 3232C o 9336C-FX2:
