Assegnazioni delle porte della piattaforma per gli switch Cisco 9336C-FX2 a 12 porte in una configurazione IP MetroCluster
Suggerisci modifiche
PDF
L'utilizzo della porta in una configurazione IP MetroCluster dipende dal modello dello switch e dal tipo di piattaforma.
Prima di utilizzare le tabelle di configurazione, fare riferimento alle seguenti considerazioni:
-
Le tabelle in questa sezione si riferiscono agli switch Cisco 9336C-FX2 a 12 porte.
Se si dispone di uno switch Cisco 9336C-FX2 a 36 porte che non collega gli scaffali NS224, utilizzare le tabelle in "Assegnazioni delle porte della piattaforma per gli switch Cisco 3232C o Cisco 9336C-FX2 a 36 porte" .
Se si dispone di uno switch Cisco 9336C-FX2 a 36 porte e almeno una configurazione MetroCluster o un gruppo DR collega gli scaffali NS224 allo switch MetroCluster, utilizzare le tabelle in "Assegnazioni delle porte della piattaforma per uno switch Cisco 9336C-FX2 a 36 porte che collega l'archiviazione NS224" .
|
Lo switch Cisco 9336C-FX2 a 12 porte non supporta la connessione degli scaffali NS224 allo switch MetroCluster. |
-
Le seguenti tabelle mostrano l'utilizzo della porta per il sito A. Lo stesso cablaggio viene utilizzato per il sito B.
-
Non è possibile configurare gli switch con porte a velocità diverse (ad esempio, un mix di porte da 100 Gbps e porte da 40 Gbps).
-
Se si configura un singolo MetroCluster con gli switch, utilizzare il gruppo di porte MetroCluster 1.
Tieni traccia del gruppo di porte MetroCluster (MetroCluster 1, MetroCluster 2). Ti servirà quando utilizzerai lo strumento RcfFileGenerator, come descritto più avanti in questa procedura di configurazione.
-
RcfFileGenerator per MetroCluster IP fornisce anche una panoramica del cablaggio per porta per ogni switch.
Scegliere la tabella di cablaggio corretta per la configurazione
Utilizzare la tabella seguente per determinare quale tabella di cablaggio seguire.
| Se il sistema è… | Utilizzare questa tabella di cablaggio… |
|---|---|
AFF A150, ASA A150 FAS500f AFF C250, ASA C250 AFF A250, ASA A250 |
Assegnazioni delle porte della piattaforma Cisco 9336C-FX2 a 12 porte (gruppo 1) |
AFF A20 |
Assegnazioni delle porte della piattaforma Cisco 9336C-FX2 a 12 porte (gruppo 2) |
AFF A30, AFF C30 FAS50 AFF C60 |
La tabella seguente dipende dall'utilizzo di una scheda Ethernet 25g (gruppo 3a) o 100g (gruppo 3b). |
FAS8300, AFF C400, ASA C400, FAS8700 AFF A400, ASA A400 |
Assegnazioni delle porte della piattaforma Cisco 9336C-FX2 a 12 porte (gruppo 4) |
AFF A50 |
Assegnazioni delle porte della piattaforma Cisco 9336C-FX2 a 12 porte (gruppo 5) |
AFF C800, ASA C800, AFF A800, ASA A800 FAS9500, AFF A900, ASA A900 |
Assegnazioni delle porte della piattaforma Cisco 9336C-FX2 a 12 porte (gruppo 6) |
FAS70, AFF A70 AFF C80 FAS90, AFF A90 AFF A1K |
Assegnazioni delle porte della piattaforma Cisco 9336C-FX2 a 12 porte (gruppo 7) |
Esaminare le assegnazioni delle porte della piattaforma per cablare un sistema AFF A150, ASA A150, FAS500f, AFF C250, ASA C250, AFF A250 o ASA A250 a uno switch Cisco 9336C-FX2 a 12 porte:
Nota 1: È possibile configurare solo le porte 19 e 20 oppure le porte 21 e 22. Se si utilizzano prima le porte 19 e 20, le porte 21 e 22 vengono bloccate. Se si utilizzano prima le porte 21 e 22, le porte 19 e 20 vengono bloccate.
Esaminare le assegnazioni delle porte della piattaforma per cablare un sistema AFF A20 a uno switch Cisco 9336C-FX2 a 12 porte:
Nota 1: È possibile configurare solo le porte 19 e 20 oppure le porte 21 e 22. Se si utilizzano prima le porte 19 e 20, le porte 21 e 22 vengono bloccate. Se si utilizzano prima le porte 21 e 22, le porte 19 e 20 vengono bloccate.

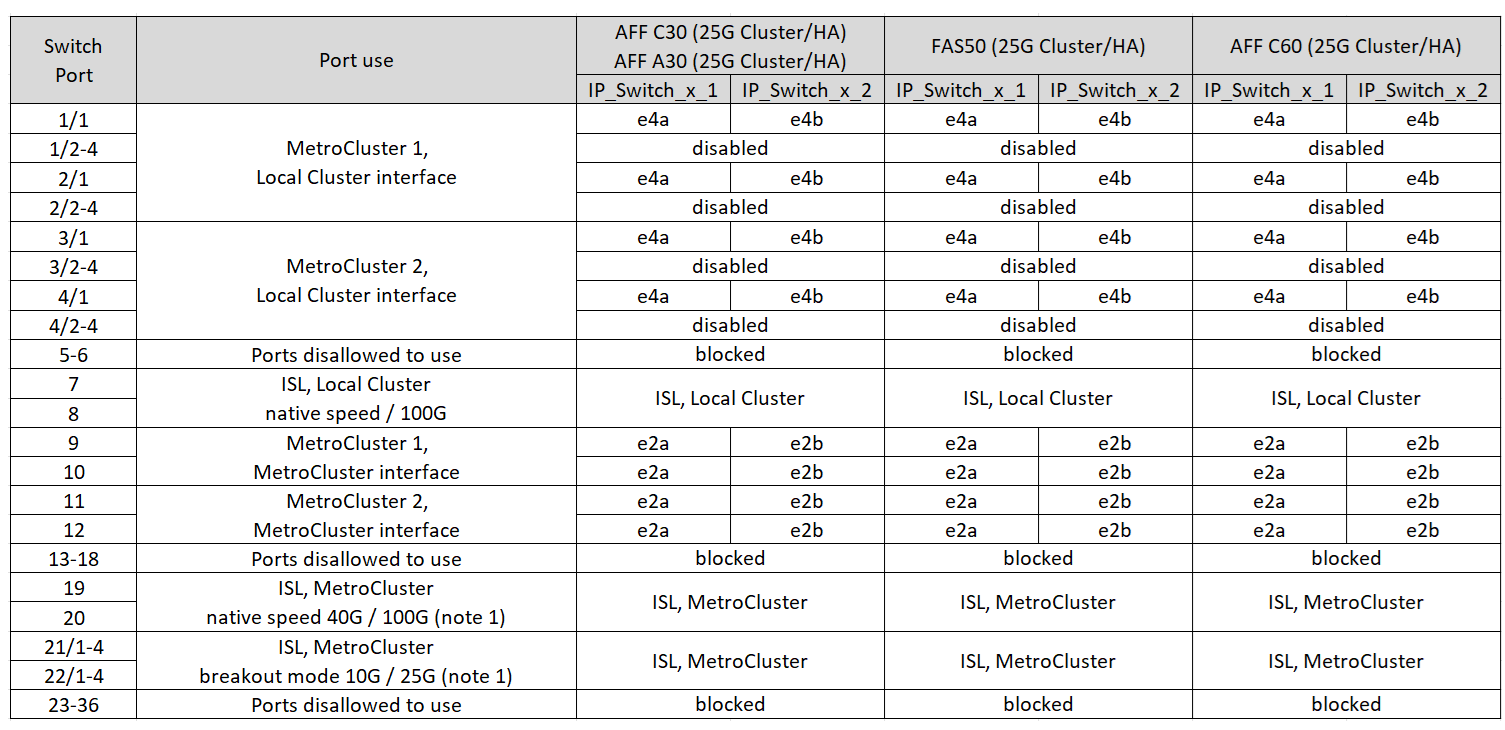

Esaminare le assegnazioni delle porte della piattaforma per cablare un sistema AFF A30, AFF C30, AFF C60 o FAS50 a uno switch Cisco 9336C-FX2 a 12 porte utilizzando una scheda Ethernet 25G a quattro porte.
|
|
Questa configurazione richiede una scheda Ethernet 25g GB a quattro porte nello slot 4 per collegare il cluster locale e le interfacce ha. |
Nota 1: È possibile configurare solo le porte 19 e 20 oppure le porte 21 e 22. Se si utilizzano prima le porte 19 e 20, le porte 21 e 22 vengono bloccate. Se si utilizzano prima le porte 21 e 22, le porte 19 e 20 vengono bloccate.
Esaminare le assegnazioni delle porte della piattaforma per cablare un sistema AFF A30, AFF C30, AFF C60 o FAS50 a uno switch Cisco 9336C-FX2 a 12 porte utilizzando una scheda Ethernet 100G a due porte.
|
|
Questa configurazione richiede una scheda Ethernet 100g GB a due porte nello slot 4 per collegare il cluster locale e le interfacce ha. |
Nota 1: È possibile configurare solo le porte 19 e 20 oppure le porte 21 e 22. Se si utilizzano prima le porte 19 e 20, le porte 21 e 22 vengono bloccate. Se si utilizzano prima le porte 21 e 22, le porte 19 e 20 vengono bloccate.
Esaminare le assegnazioni delle porte della piattaforma per cablare un sistema FAS8300, AFF C400, ASA C400, FAS8700, AFF A400 o ASA A400 a uno switch Cisco 9336C-FX2 a 12 porte:
Nota 1: È possibile configurare solo le porte 19 e 20 oppure le porte 21 e 22. Se si utilizzano prima le porte 19 e 20, le porte 21 e 22 vengono bloccate. Se si utilizzano prima le porte 21 e 22, le porte 19 e 20 vengono bloccate.
Esaminare le assegnazioni delle porte della piattaforma per cablare un sistema AFF A50 a uno switch Cisco 9336C-FX2 a 12 porte:
Nota 1: È possibile configurare solo le porte 19 e 20 oppure le porte 21 e 22. Se si utilizzano prima le porte 19 e 20, le porte 21 e 22 vengono bloccate. Se si utilizzano prima le porte 21 e 22, le porte 19 e 20 vengono bloccate.
Esaminare le assegnazioni delle porte della piattaforma per cablare un sistema AFF C800, ASA C800, AFF A800, ASA A800, FAS9500, AFF A900 o ASA A900 a uno switch Cisco 9336C-FX2 a 12 porte:
Nota 1: È possibile configurare solo le porte 19 e 20 oppure le porte 21 e 22. Se si utilizzano prima le porte 19 e 20, le porte 21 e 22 vengono bloccate. Se si utilizzano prima le porte 21 e 22, le porte 19 e 20 vengono bloccate.
Nota 2: utilizzare le porte e4a ed e4e oppure e4a ed e8a se si utilizza un adattatore X91440A (40 Gbps). Utilizzare le porte e4a e e4b o e4a e E8a se si utilizza un adattatore X91153A (100Gbps).

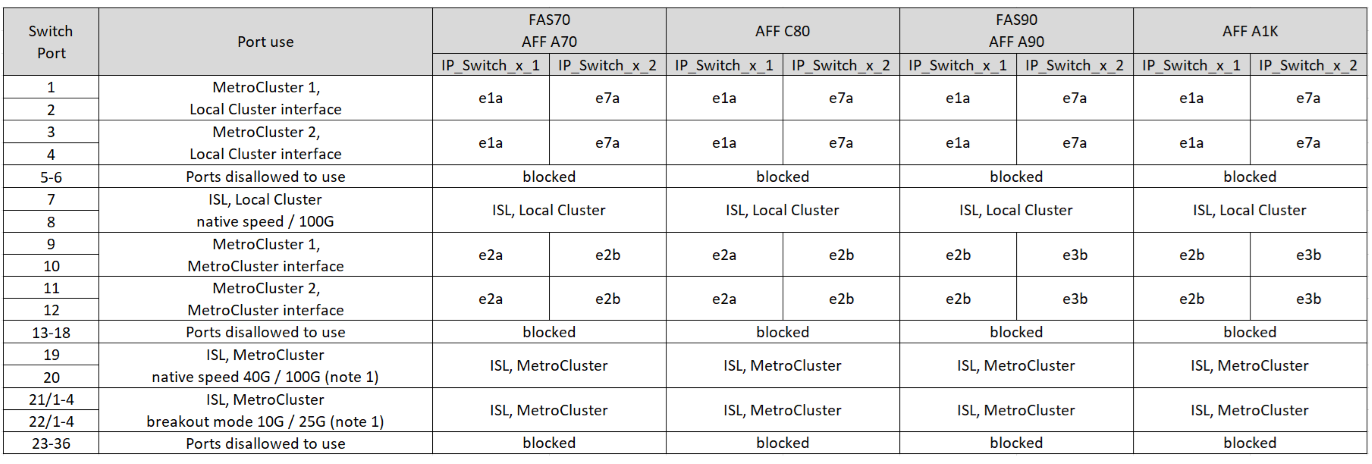

Esaminare le assegnazioni delle porte della piattaforma per cablare un sistema AFF A70, FAS70, AFF C80, FAS90, AFF A90 o AFF A1K a uno switch Cisco 9336C-FX2 a 12 porte:
Nota 1: È possibile configurare solo le porte 19 e 20 oppure le porte 21 e 22. Se si utilizzano prima le porte 19 e 20, le porte 21 e 22 vengono bloccate. Se si utilizzano prima le porte 21 e 22, le porte 19 e 20 vengono bloccate.
