Assegnazioni delle porte della piattaforma per uno switch Cisco 9336C-FX2 a 36 porte che collega l'archiviazione NS224 in una configurazione IP MetroCluster
Suggerisci modifiche
PDF
L'utilizzo della porta in una configurazione IP MetroCluster dipende dal modello dello switch e dal tipo di piattaforma.
Prima di utilizzare le tabelle di configurazione, fare riferimento alle seguenti considerazioni:
-
Le tabelle in questa sezione si riferiscono agli switch Cisco 9336C-FX2 a 36 porte quando almeno una configurazione MetroCluster o un gruppo DR collega gli shelf NS224 allo switch MetroCluster.
Se si dispone di uno switch Cisco 9336C-FX2 a 36 porte che non collega l'archiviazione NS224, utilizzare le tabelle in "Assegnazioni delle porte della piattaforma per gli switch Cisco 3232C o Cisco 9336C-FX2 a 36 porte" .
Se si dispone di uno switch Cisco 9336C-FX2 a 12 porte, utilizzare le tabelle in "Assegnazioni delle porte della piattaforma per gli switch Cisco 9336C-FX2 a 12 porte" .
Lo switch Cisco 9336C-FX2 a 12 porte non supporta la connessione degli scaffali NS224 allo switch MetroCluster. -
Quando si cabla uno switch Cisco 9336C-FX2 che collega storage NS224, è possibile avere un massimo di due configurazioni MetroCluster o gruppi DR. Almeno una configurazione MetroCluster o un gruppo DR deve collegare shelf NS224 allo switch MetroCluster. È possibile collegare solo piattaforme che non collegano shelf NS224 collegati allo switch come seconda configurazione MetroCluster o come secondo gruppo DR.
Se il secondo gruppo MetroCluster o DR non collega gli scaffali NS224 allo switch MetroCluster, seguire le istruzioni tabelle di cablaggio per controllori che non collegano ripiani NS224 collegati all'interruttore .
-
RcfFileGenerator mostra solo le piattaforme idonee quando viene selezionata la prima piattaforma.
-
La connessione di una configurazione MetroCluster a otto o due nodi richiede ONTAP 9.14.1 o versione successiva.
Scegliere la tabella di cablaggio corretta per la configurazione
Consultare la tabella corretta di assegnazione delle porte per la configurazione in uso. In questa sezione sono presenti due serie di tabelle di cablaggio:
Controller che collegano shelf NS224 collegati con switch
Determinare la tabella di assegnazione delle porte da seguire per i controller che collegano shelf NS224 collegati a switch.
| Piattaforma | Utilizzare questa tabella di cablaggio… |
|---|---|
AFF C30, AFF A30 AFF C60 |
La tabella seguente dipende dall'utilizzo di una scheda Ethernet 25g (gruppo 1a) o 100g (gruppo 1b). |
AFF A320 AFF C400, ASA C400 AFF A400, ASA A400 |
|
AFF A50 |
|
AFF A700 AFF C800, ASA C800, AFF A800 AFF A900, ASA A900 |
|
AFF A70 AFF C80 AFF A90 AFF A1K |

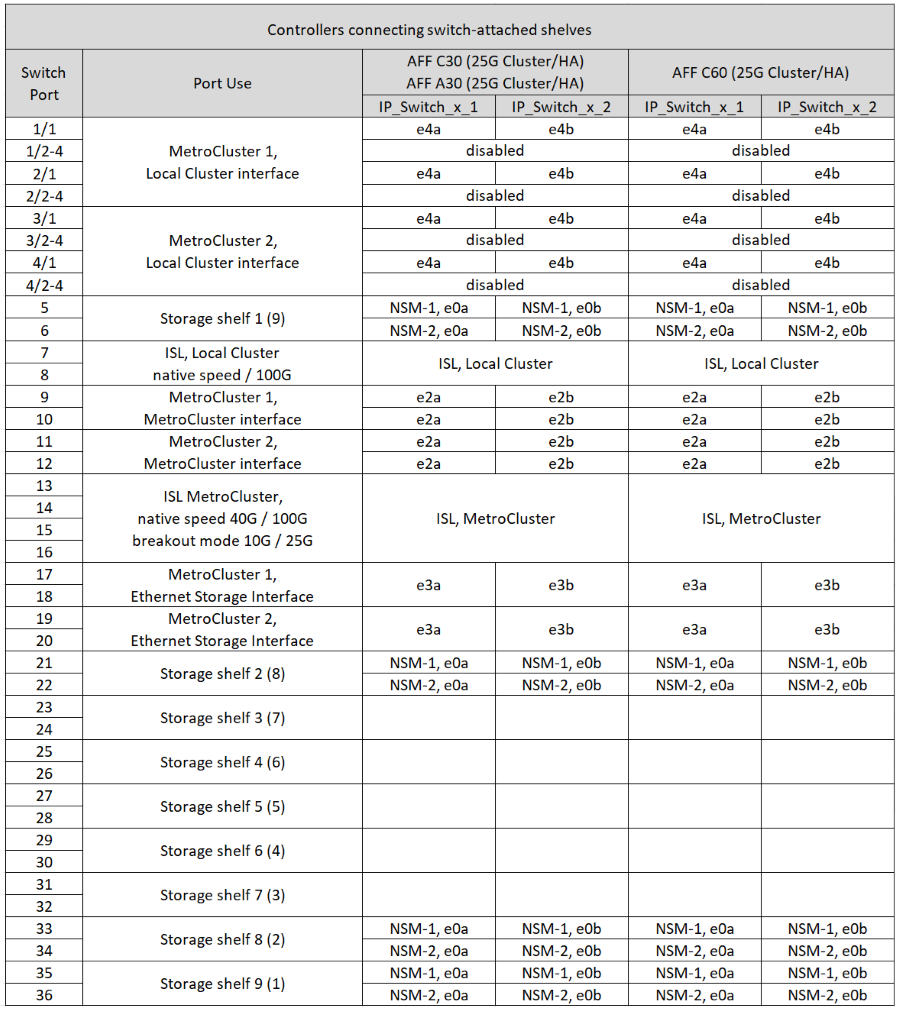

Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A30, AFF C30 o AFF C60 che sta collegando shelf NSS24 collegati a switch a uno switch Cisco 9336C-FX2 utilizzando una scheda Ethernet 25g a quattro porte.
|
|
Questa configurazione richiede una scheda Ethernet 25g GB a quattro porte nello slot 4 per collegare il cluster locale e le interfacce ha. |
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A30, AFF C30 o AFF C60 che sta collegando shelf NSS24 collegati a switch a uno switch Cisco 9336C-FX2 utilizzando una scheda Ethernet 100g a due porte.
|
|
Questa configurazione richiede una scheda Ethernet 100g GB a due porte nello slot 4 per collegare il cluster locale e le interfacce ha. |
Esaminare l'assegnazione delle porte della piattaforma per collegare via cavo un sistema AFF A320, AFF C400, ASA C400, AFF A400 o ASA A400 che sta collegando shelf NSS24 collegati agli switch a uno switch Cisco 9336C-FX2:

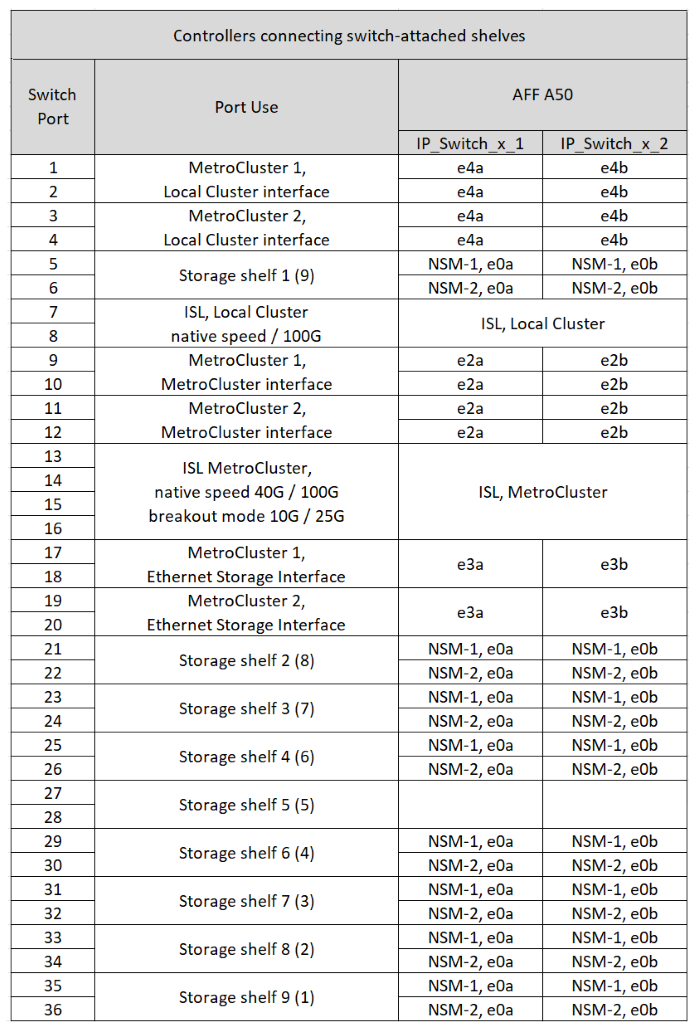

Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A50 che collega shelf NSS24 collegati a switch a uno switch Cisco 9336C-FX2:
Esaminare l'assegnazione delle porte della piattaforma per collegare via cavo un sistema AFF A700, AFF C800, ASA C800, AFF A800, AFF A900 o ASA A900 che sta collegando shelf NSS24 collegati a switch a uno switch Cisco 9336C-FX2:
Nota 1: Utilizzare le porte e4a e E4E o e4a e E8a se si utilizza un adattatore X91440A (40Gbps). Utilizzare le porte e4a e e4b o e4a e E8a se si utilizza un adattatore X91153A (100Gbps).

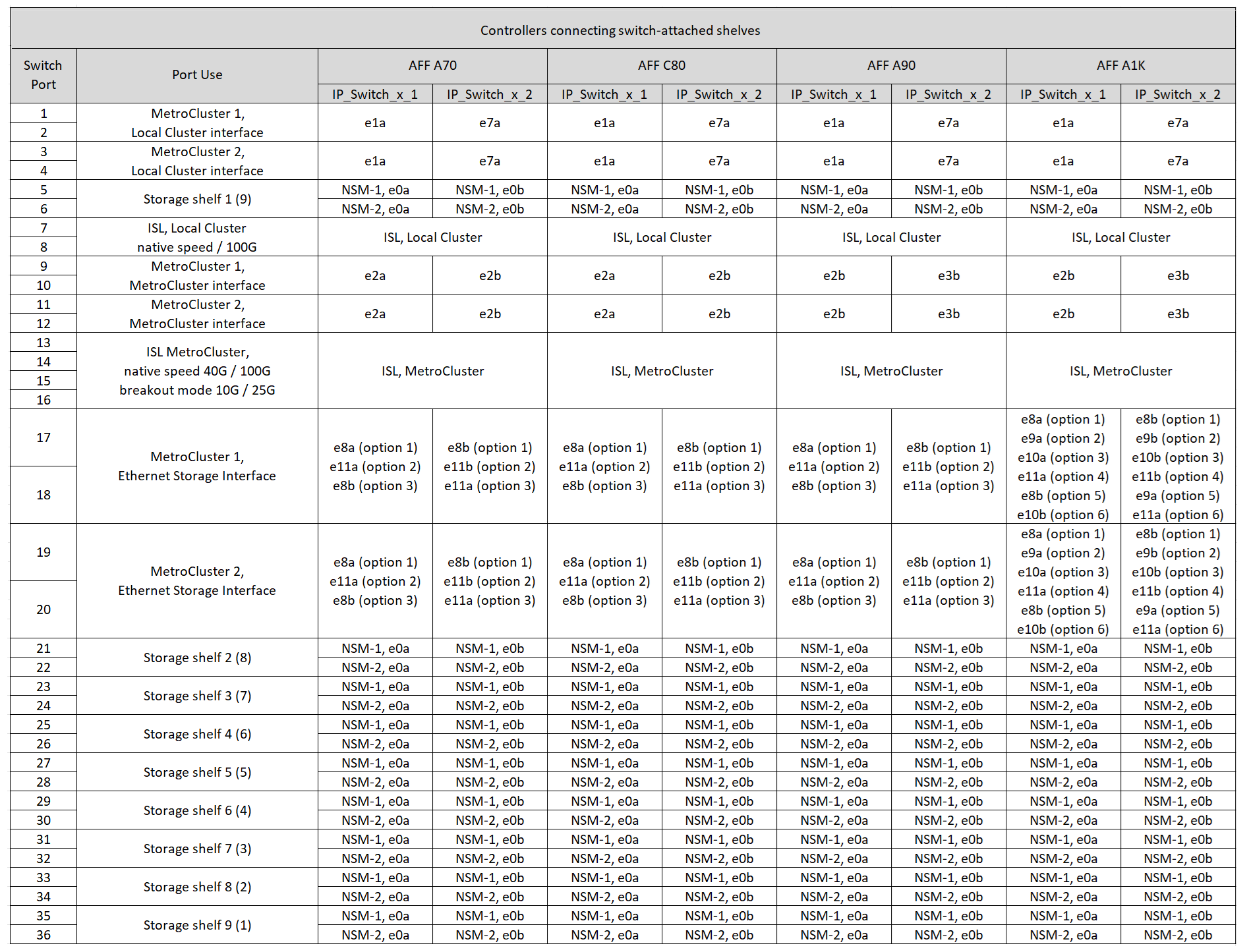

Esaminare l'assegnazione delle porte della piattaforma per collegare via cavo un sistema AFF A70, AFF C80, AFF A90 o AFF A1K che sta collegando shelf NSS24 collegati a switch a uno switch Cisco 9336C-FX2:
I controller non collegano shelf NS224 collegati con switch
Determinare la tabella di assegnazione delle porte da seguire per i controller che non collegano shelf NS224 collegati a switch.
| Piattaforma | Utilizzare questa tabella di cablaggio… |
|---|---|
AFF A150, ASA A150 FAS2750, AFF A220 |
|
AFF A20 |
|
FAS500f AFF C250, ASA C250 AFF A250, ASA A250 |
|
AFF C30, AFF A30 FAS50 AFF C60 |
La tabella seguente dipende dall'utilizzo di una scheda Ethernet 25g (gruppo 9a) o 100g (gruppo 9b). |
FAS8200, AFF A300 |
|
AFF A320 FAS8300, AFF C400, ASA C400, FAS8700 AFF A400, ASA A400 |
|
AFF A50 |
|
FAS9000, AFF A700 AFF C800, ASA C800, AFF A800, ASA A800 FAS9500, AFF A900, ASA A900 |
|
FAS70, AFF A70 AFF C80 FAS90, AFF A90 AFF A1K |
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A150, ASA A150, FAS2750 o AFF A220 che non connette shelf NSS24 collegati a switch a uno switch Cisco 9336C-FX2:
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A20 che non connette shelf NSS24 collegati a switch a uno switch Cisco 9336C-FX2:
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema FAS500f, AFF C250, ASA C250, AFF A250 o ASA A250 che non connette shelf NSS24 collegati a switch a uno switch Cisco 9336C-FX2:
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A30, AFF C30, AFF C60 o FAS50 che non connette shelf NSS24 collegati a switch a uno switch Cisco 9336C-FX2 utilizzando una scheda Ethernet 25g a quattro porte:
|
|
Questa configurazione richiede una scheda Ethernet 25g GB a quattro porte nello slot 4 per collegare il cluster locale e le interfacce ha. |
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A30, AFF C30, AFF C60 o FAS50 che non connette shelf NSS24 collegati a switch a uno switch Cisco 9336C-FX2 utilizzando una scheda Ethernet 100g a due porte:
|
|
Questa configurazione richiede una scheda Ethernet 100g GB a due porte nello slot 4 per collegare il cluster locale e le interfacce ha. |
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema FAS8200 o AFF A300 che non connette shelf NSS24 collegati a switch a uno switch Cisco 9336C-FX2:
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A320, FAS8300, AFF C400, ASA C400, FAS8700, AFF A400 o ASA A400 che non connette shelf NSS24 collegati a switch a uno switch Cisco 9336C-FX2:
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A50 che non connette shelf NSS24 collegati a switch a uno switch Cisco 9336C-FX2:
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema FAS9000, AFF A700, AFF C800, ASA C800, AFF A800, ASA A800, FAS9500, AFF A900 o ASA A900 che non connette shelf NSS24 collegati a switch a uno switch Cisco 9336C-FX2:
Nota 1: Utilizzare le porte e4a e E4E o e4a e E8a se si utilizza un adattatore X91440A (40Gbps). Utilizzare le porte e4a e e4b o e4a e E8a se si utilizza un adattatore X91153A (100Gbps).

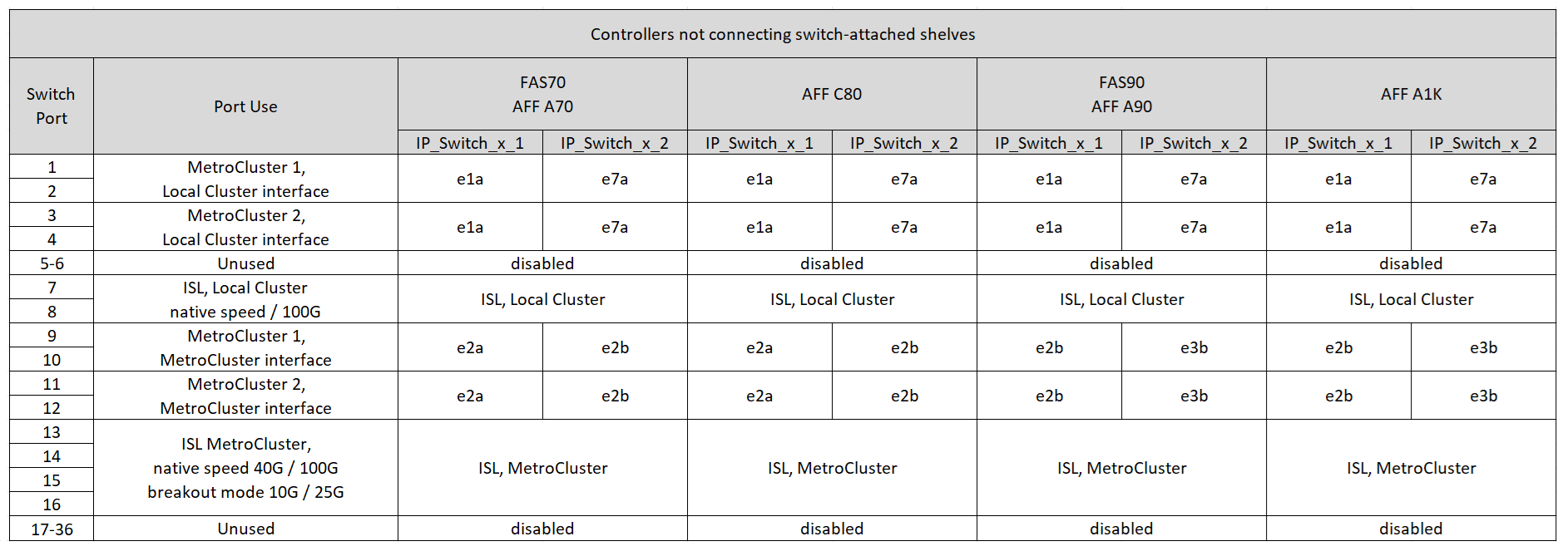

Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A70, FAS70, AFF C80, FAS90, AFF A90 o AFF A1K che non connette shelf NSS24 collegati a switch a uno switch Cisco 9336C-FX2:
