Configuration du commutateur physique ONTAP Select
Suggérer des modifications
PDF
Détails de configuration du commutateur physique en amont basés sur des environnements à commutateur unique et à commutateurs multiples.
Une attention particulière doit être portée aux décisions de connectivité entre la couche de commutation virtuelle et les commutateurs physiques. La séparation du trafic interne du cluster et des services de données externes doit s'étendre à la couche réseau physique en amont grâce à l'isolation assurée par les VLAN de couche 2.
Les ports de commutation physiques doivent être configurés comme ports trunk. Le trafic externe ONTAP Select peut être réparti sur plusieurs réseaux de couche 2 de deux manières : utiliser des ports virtuels ONTAP VLAN étiquetés avec un seul groupe de ports. L’autre méthode consiste à attribuer des groupes de ports distincts en mode VST au port de gestion e0a. Vous devez également attribuer des ports de données à e0b et e0c/e0g, selon la version ONTAP Select et la configuration mono-nœud ou multi-nœud. Si le trafic externe est réparti sur plusieurs réseaux de couche 2, les ports de commutation physiques de liaison montante doivent inclure ces VLAN dans leur liste de VLAN autorisés.
Le trafic réseau interne ONTAP Select s'effectue via des interfaces virtuelles définies avec des adresses IP locales de liaison. Ces adresses IP n'étant pas routables, le trafic interne entre les nœuds du cluster doit transiter par un seul réseau de couche 2. Les sauts de routage entre les nœuds du cluster ONTAP Select ne sont pas pris en charge.
Commutateur physique partagé

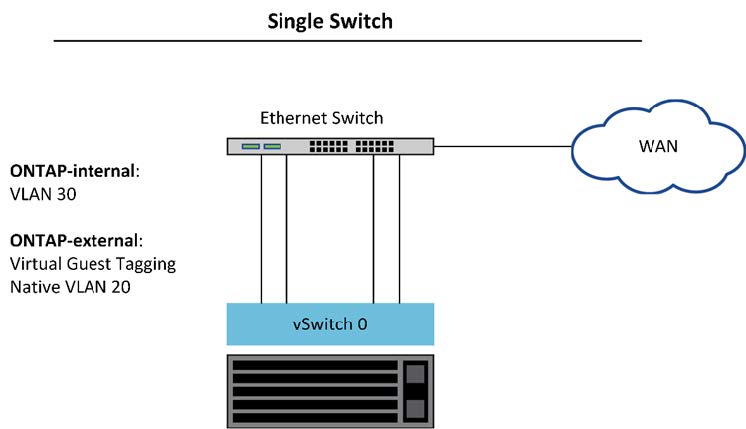

La figure suivante illustre une configuration de commutateur possible utilisée par un nœud d'un cluster ONTAP Select multinœud. Dans cet exemple, les cartes réseau physiques utilisées par les commutateurs virtuels hébergeant les groupes de ports réseau internes et externes sont câblées au même commutateur en amont. Le trafic du commutateur est isolé grâce à des domaines de diffusion contenus dans des VLAN distincts.
|
Pour le réseau interne ONTAP Select , le marquage est effectué au niveau du groupe de ports. Bien que l'exemple suivant utilise VGT pour le réseau externe, VGT et VST sont tous deux pris en charge sur ce groupe de ports. |
Configuration réseau à l'aide d'un commutateur physique partagé
|
|
Dans cette configuration, le commutateur partagé devient un point de défaillance unique. Si possible, il est conseillé d'utiliser plusieurs commutateurs pour éviter qu'une panne matérielle physique n'entraîne une panne du réseau du cluster. |
Plusieurs commutateurs physiques

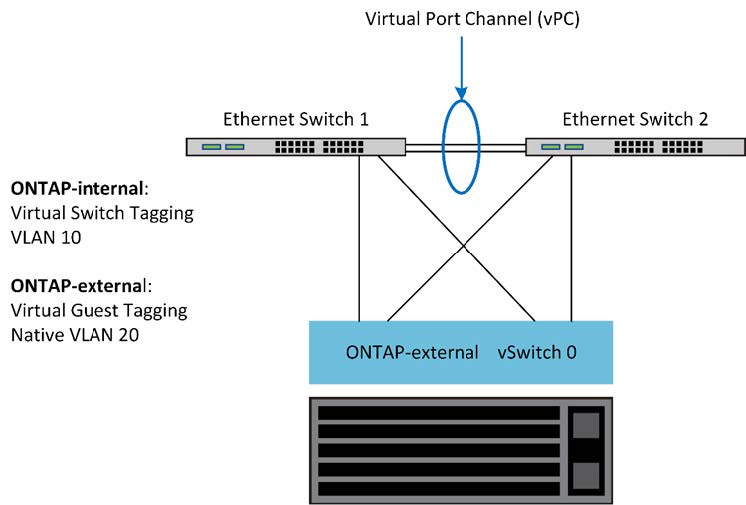

Lorsque la redondance est nécessaire, il est conseillé d'utiliser plusieurs commutateurs réseau physiques. La figure suivante illustre une configuration recommandée pour un nœud d'un cluster ONTAP Select multinœud. Les cartes réseau des groupes de ports internes et externes sont câblées sur des commutateurs physiques distincts, protégeant ainsi l'utilisateur d'une panne matérielle. Un canal de port virtuel est configuré entre les commutateurs pour éviter les problèmes de spanning tree.
Configuration du réseau utilisant plusieurs commutateurs physiques
