Comme expliqué dans la section Affectation de LIF multinœuds de ce document, les espaces IP sont utilisés par ONTAP Select pour séparer le trafic réseau du cluster du trafic de données et de gestion. La variante à nœud unique de cette plateforme ne contient pas de réseau de cluster. Par conséquent, aucun port n'est présent dans l'espace IP du cluster.

Les ports ONTAP e0a, e0b et e0c sont délégués comme ports candidats pour les LIF qui transportent les types de trafic suivants :

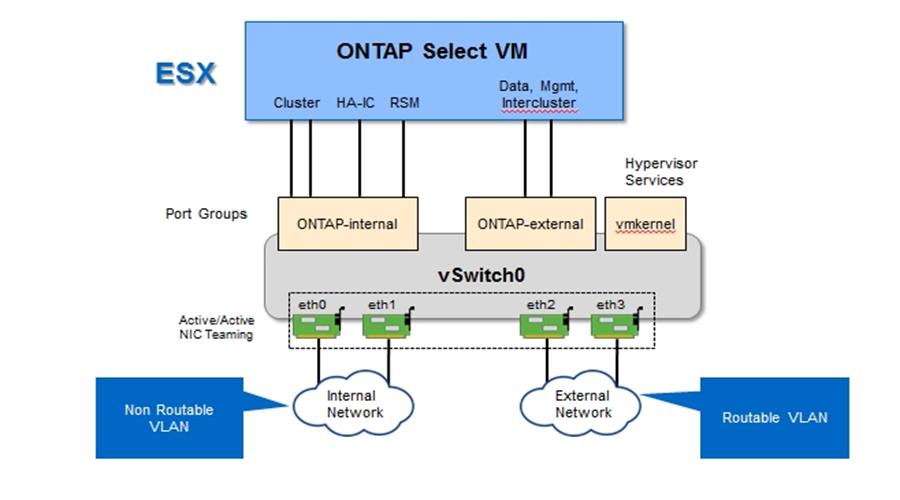

Avec l'introduction des espaces IP, les rôles de port ONTAP sont devenus obsolètes. Comme les baies FAS , les clusters ONTAP Select contiennent un espace IP par défaut et un espace IP de cluster. En plaçant les ports réseau e0a, e0b et e0g dans l'espace IP par défaut et les ports e0c et e0d dans l'espace IP de cluster, ces ports ont été isolés de l'hébergement de LIF non autorisées. Les ports restants du cluster ONTAP Select sont utilisés via l'affectation automatique d'interfaces fournissant des services internes. Ils ne sont pas exposés via le shell ONTAP , contrairement aux interfaces d'interconnexion RSM et HA.

Les ports réseau et les LIF sont expliqués en détail dans les sections suivantes.

Les ports ONTAP e0a, e0b et e0g sont délégués comme ports candidats pour les LIF qui transportent les types de trafic suivants :

Les ports ONTAP e0c et e0d sont délégués comme ports d'accueil pour les interfaces de cluster. Au sein de chaque nœud de cluster ONTAP Select , deux interfaces de cluster sont automatiquement générées lors de la configuration ONTAP à l'aide des adresses IP locales (169.254.xx).

Le trafic réseau du cluster doit transiter par un réseau de couche 2 non routé et à faible latence. En raison des exigences de débit et de latence du cluster, le cluster ONTAP Select doit être physiquement situé à proximité (par exemple, dans un cluster multipack ou un centre de données unique). La création de configurations de cluster extensibles à quatre, six ou huit nœuds en séparant les nœuds HA sur un WAN ou sur des distances géographiques importantes n'est pas prise en charge. Une configuration étendue à deux nœuds avec un médiateur est prise en charge.

Pour plus de détails, voir la section "Bonnes pratiques pour la haute disponibilité étendue à deux nœuds (MetroCluster SDS)" .

La réplication synchrone des blocs entre les nœuds partenaires HA s'effectue via une interface réseau interne résidant sur le port réseau e0e. Cette fonctionnalité est automatique, grâce aux interfaces réseau configurées par ONTAP lors de la configuration du cluster, et ne nécessite aucune configuration de la part de l'administrateur.

Les baies NetApp FAS utilisent du matériel spécialisé pour transmettre les informations entre les paires HA d'un cluster ONTAP . Cependant, les environnements définis par logiciel (SSD) ne disposent généralement pas de ce type d'équipement (comme les périphériques InfiniBand ou iWARP), une solution alternative est donc nécessaire. Bien que plusieurs possibilités aient été envisagées, les exigences ONTAP imposées au transport d'interconnexion nécessitaient que cette fonctionnalité soit émulée par logiciel. Par conséquent, au sein d'un cluster ONTAP Select , la fonctionnalité d'interconnexion HA (traditionnellement assurée par le matériel) a été intégrée au système d'exploitation, utilisant Ethernet comme mécanisme de transport.

Chaque nœud ONTAP Select est configuré avec un port d'interconnexion haute disponibilité (e0f). Ce port héberge l'interface réseau d'interconnexion haute disponibilité, responsable de deux fonctions principales :

Le trafic d'interconnexion HA circule via ce port réseau à l'aide d'une interface réseau unique en superposant des trames d'accès direct à la mémoire à distance (RDMA) dans des paquets Ethernet.
