Lors de l'utilisation d'un RAID logiciel, l'absence de contrôleur RAID matériel est idéale, mais si un système dispose d'un contrôleur RAID existant, il doit respecter les exigences suivantes :

Selon le nombre maximal de disques pris en charge par le contrôleur, un contrôleur supplémentaire peut être nécessaire. Avec le mode HBA SAS, assurez-vous que le contrôleur d'E/S (HBA SAS) est pris en charge avec un débit minimal de 6 Gbit/s. Cependant, NetApp recommande un débit de 12 Gbit/s.

Aucun autre mode ou configuration de contrôleur RAID matériel n'est pris en charge. Par exemple, certains contrôleurs prennent en charge le RAID 0, ce qui permet artificiellement le passage des disques, mais les conséquences peuvent être indésirables. La taille prise en charge des disques physiques (SSD uniquement) est comprise entre 200 Go et 16 To.

Pour les configurations avec contrôleurs RAID matériels, la redondance des disques physiques est assurée par le contrôleur RAID. ONTAP Select propose un ou plusieurs VMDK à partir desquels l'administrateur ONTAP peut configurer des agrégats de données. Ces VMDK sont répartis en RAID 0, car le RAID logiciel ONTAP est redondant et inefficace en raison de la résilience matérielle. De plus, les VMDK utilisés pour les disques système se trouvent dans le même magasin de données que ceux utilisés pour stocker les données utilisateur.

Lors de l'utilisation du RAID logiciel, ONTAP Deploy présente à ONTAP Select un ensemble de disques virtuels (VMDK) et de disques physiques, des mappages de périphériques bruts [RDM] pour les SSD et des périphériques d'E/S passthrough ou DirectPath pour les NVMe.

Les figures suivantes illustrent cette relation plus en détail, en soulignant la différence entre les disques virtualisés utilisés pour les composants internes de la machine ONTAP Select et les disques physiques utilisés pour stocker les données utilisateur.

Les disques système (VMDK) résident dans le même magasin de données et sur le même disque physique. Le disque NVRAM virtuel nécessite un support rapide et durable. Par conséquent, seuls les magasins de données de type NVMe et SSD sont pris en charge.

Les disques système (VMDK) résident dans le même magasin de données et sur le même disque physique. Le disque NVRAM virtuel nécessite un support rapide et durable. Par conséquent, seuls les magasins de données de type NVMe et SSD sont pris en charge. Si vous utilisez des disques NVMe pour les données, le disque système doit également être un périphérique NVMe pour des raisons de performances. Une carte Intel Optane est un bon choix pour le disque système dans une configuration entièrement NVMe.

Chaque disque de données est divisé en trois parties : une petite partition racine (stripe) et deux partitions de taille égale pour créer deux disques de données visibles dans la machine virtuelle ONTAP Select . Les partitions utilisent le schéma Root Data Data (RD2) comme indiqué dans les figures suivantes pour un cluster à nœud unique et pour un nœud dans une paire HA.

P désigne un lecteur de parité. DP désigne un lecteur à double parité et S désigne un lecteur de secours.

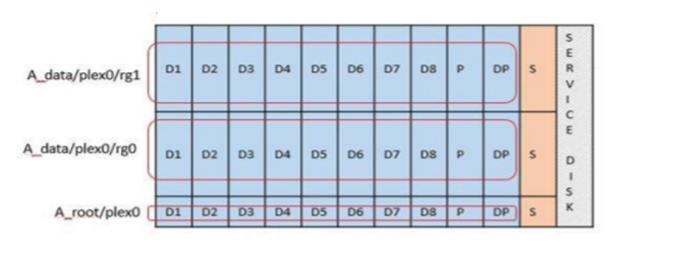

Partitionnement de disque RDD pour les clusters à nœud unique

Partitionnement de disque RDD pour clusters multinœuds (paires HA)

Le RAID logiciel ONTAP prend en charge les types RAID suivants : RAID 4, RAID-DP et RAID-TEC. Il s'agit des mêmes structures RAID que celles utilisées par les plateformes FAS et AFF . Pour le provisionnement racine, ONTAP Select prend uniquement en charge RAID 4 et RAID-DP. Lorsque RAID-TEC est utilisé pour l'agrégation de données, la protection globale est RAID-DP. ONTAP Select HA utilise une architecture sans partage qui réplique la configuration de chaque nœud sur l'autre. Cela signifie que chaque nœud doit stocker sa partition racine et une copie de celle de son homologue. Étant donné qu'un disque de données possède une seule partition racine, le nombre minimal de disques de données varie selon que le nœud ONTAP Select fait partie ou non d'une paire HA.

Pour les clusters à nœud unique, toutes les partitions de données servent au stockage des données locales (actives). Pour les nœuds faisant partie d'une paire HA, une partition de données sert au stockage des données locales (actives) de ce nœud, tandis que la seconde partition de données sert à refléter les données actives de l'homologue HA.

VMware ESX ne prend actuellement pas en charge les disques NVMe comme mappages de périphériques bruts. Pour ONTAP Select prenne directement le contrôle des disques NVMe, ces derniers doivent être configurés dans ESX comme périphériques de transfert. Veuillez noter que la configuration d'un périphérique NVMe comme périphérique de transfert nécessite la prise en charge du BIOS du serveur et constitue un processus perturbateur nécessitant un redémarrage de l'hôte ESX. De plus, le nombre maximal de périphériques de transfert par hôte ESX est de 16. Cependant, ONTAP Deploy limite ce nombre à 14. Cette limite de 14 périphériques NVMe par nœud ONTAP Select signifie qu'une configuration 100 % NVMe offrira une densité d'IOPS très élevée (IOPS/To) au détriment de la capacité totale. Par ailleurs, si une configuration hautes performances avec une capacité de stockage plus importante est souhaitée, il est recommandé d'utiliser une VM ONTAP Select de grande taille, une carte Intel Optane pour le disque système et un nombre nominal de disques SSD pour le stockage des données.

Il existe une différence supplémentaire entre les périphériques de transfert et les RDM. Les RDM peuvent être mappés à une machine virtuelle en cours d'exécution. Les périphériques de transfert nécessitent un redémarrage de la machine virtuelle. Cela signifie que tout remplacement de disque NVMe ou extension de capacité (ajout de disque) nécessite un redémarrage de la machine virtuelle ONTAP Select . Ces opérations sont gérées par un workflow dans ONTAP Deploy. ONTAP Deploy gère le redémarrage ONTAP Select pour les clusters à nœud unique et le basculement/la restauration automatique pour les paires haute disponibilité. Cependant, il est important de noter la différence entre le travail avec des lecteurs de données SSD (aucun redémarrage/basculement ONTAP Select n'est requis) et le travail avec des lecteurs de données NVMe (le redémarrage/basculement ONTAP Select est requis).

Pour une expérience utilisateur simplifiée, ONTAP Deploy provisionne automatiquement les disques système (virtuels) à partir du datastore spécifié (disque système physique) et les associe à la machine virtuelle ONTAP Select . Cette opération s'effectue automatiquement lors de la configuration initiale afin que la machine virtuelle ONTAP Select puisse démarrer. Les RDM sont partitionnés et l'agrégat racine est automatiquement créé. Si le nœud ONTAP Select fait partie d'une paire HA, les partitions de données sont automatiquement affectées à un pool de stockage local et à un pool de stockage miroir. Cette affectation s'effectue automatiquement lors des opérations de création de cluster et d'ajout de stockage.

Étant donné que les disques de données sur la machine virtuelle ONTAP Select sont associés aux disques physiques sous-jacents, la création de configurations avec un plus grand nombre de disques physiques a des conséquences sur les performances.

Lors de l'ajout de capacité à une machine virtuelle ONTAP Select via RAID logiciel, l'administrateur doit tenir compte de la taille du disque physique et du nombre de disques requis. Pour plus de détails, voir la section "Augmenter la capacité de stockage" .

Similaires aux systèmes FAS et AFF , seuls les disques de capacités égales ou supérieures peuvent être ajoutés à un groupe RAID existant. Les disques de plus grande capacité sont dimensionnés de manière optimale. Si vous créez de nouveaux groupes RAID, la taille du nouveau groupe RAID doit correspondre à celle du groupe RAID existant afin de garantir une performance globale optimale.

Les disques ONTAP Select sont généralement étiquetés NET xy. Vous pouvez utiliser la commande ONTAP suivante pour obtenir l'UUID du disque :

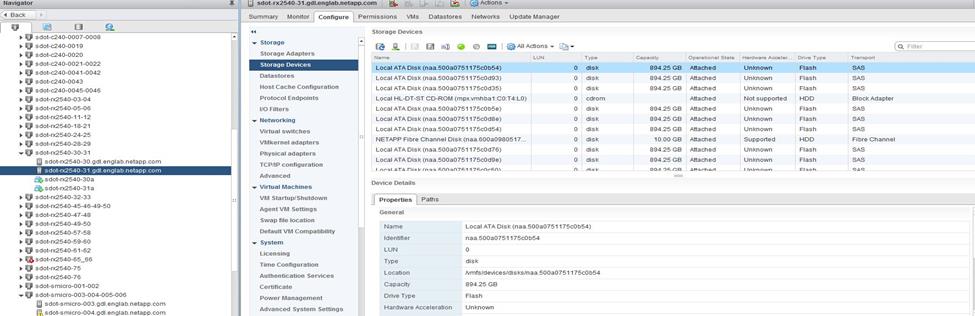

Dans le shell ESXi, vous pouvez entrer la commande suivante pour faire clignoter la LED d'un disque physique donné (identifié par son naa.unique-id).

Il est possible qu'un système soit confronté à une situation où plusieurs disques sont en panne simultanément. Le comportement du système dépend de la protection RAID globale et du nombre de disques défaillants.

Un agrégat RAID4 peut survivre à une panne de disque, un agrégat RAID-DP peut survivre à deux pannes de disque et un agrégat RAID-TEC peut survivre à trois pannes de disque.

Si le nombre de disques défaillants est inférieur au nombre maximal de pannes pris en charge par le type RAID et si un disque de secours est disponible, le processus de reconstruction démarre automatiquement. En l'absence de disques de secours, l'agrégat fournit les données dans un état dégradé jusqu'à l'ajout de disques de secours.

Si le nombre de disques défaillants est supérieur au nombre maximal de pannes pris en charge par le type RAID, le plex local est marqué comme défaillant et l'état de l'agrégat est dégradé. Les données sont servies depuis le deuxième plex résidant sur le partenaire HA. Cela signifie que toutes les requêtes d'E/S du nœud 1 sont envoyées via le port d'interconnexion de cluster e0e (iSCSI) aux disques physiquement situés sur le nœud 2. Si le deuxième plex tombe également en panne, l'agrégat est marqué comme défaillant et les données sont indisponibles.

Un plex défaillant doit être supprimé et recréé pour que la mise en miroir correcte des données reprenne. Notez qu'une panne multidisque entraînant la dégradation d'un agrégat de données entraîne également la dégradation d'un agrégat racine. ONTAP Select utilise le schéma de partitionnement root-data-data (RDD) pour diviser chaque disque physique en une partition racine et deux partitions de données. Par conséquent, la perte d'un ou plusieurs disques peut affecter plusieurs agrégats, notamment la racine locale ou la copie de l'agrégat racine distant, ainsi que l'agrégat de données local et la copie de l'agrégat de données distant.

La sortie de la dernière commande doit être vide.

Les systèmes NetApp FAS sont traditionnellement équipés d'une carte PCI NVRAM physique. Cette carte hautes performances, dotée d'une mémoire flash non volatile, améliore considérablement les performances d'écriture. Elle permet à ONTAP d'accuser réception immédiate des écritures entrantes auprès du client. Elle peut également planifier le déplacement des blocs de données modifiés vers des supports de stockage plus lents, grâce à un processus appelé « destaging ».

Les systèmes courants ne sont généralement pas équipés de ce type d'équipement. Par conséquent, la fonctionnalité de la carte NVRAM a été virtualisée et placée dans une partition du disque de démarrage du système ONTAP Select . C'est pourquoi le placement du disque virtuel système de l'instance est extrêmement important.
