Architecture StorageGRID et topologie réseau
Suggérer des modifications
PDF
Un système StorageGRID se compose de plusieurs types de nœuds de grille répartis sur un ou plusieurs sites de centres de données.
Apprenez-en davantage sur le "types de nœuds de grille".
Pour plus d'informations sur la topologie du réseau StorageGRID, les exigences et les communications de la grille, reportez-vous à la "Directives de mise en réseau".
Topologies de déploiement
Le système StorageGRID peut être déployé sur un seul site de centre de données ou sur plusieurs sites de centre de données. Le nombre maximal de sites par déploiement est de 16.
Site unique
Dans un déploiement sur un seul site, l'infrastructure et les opérations du système StorageGRID sont centralisées.

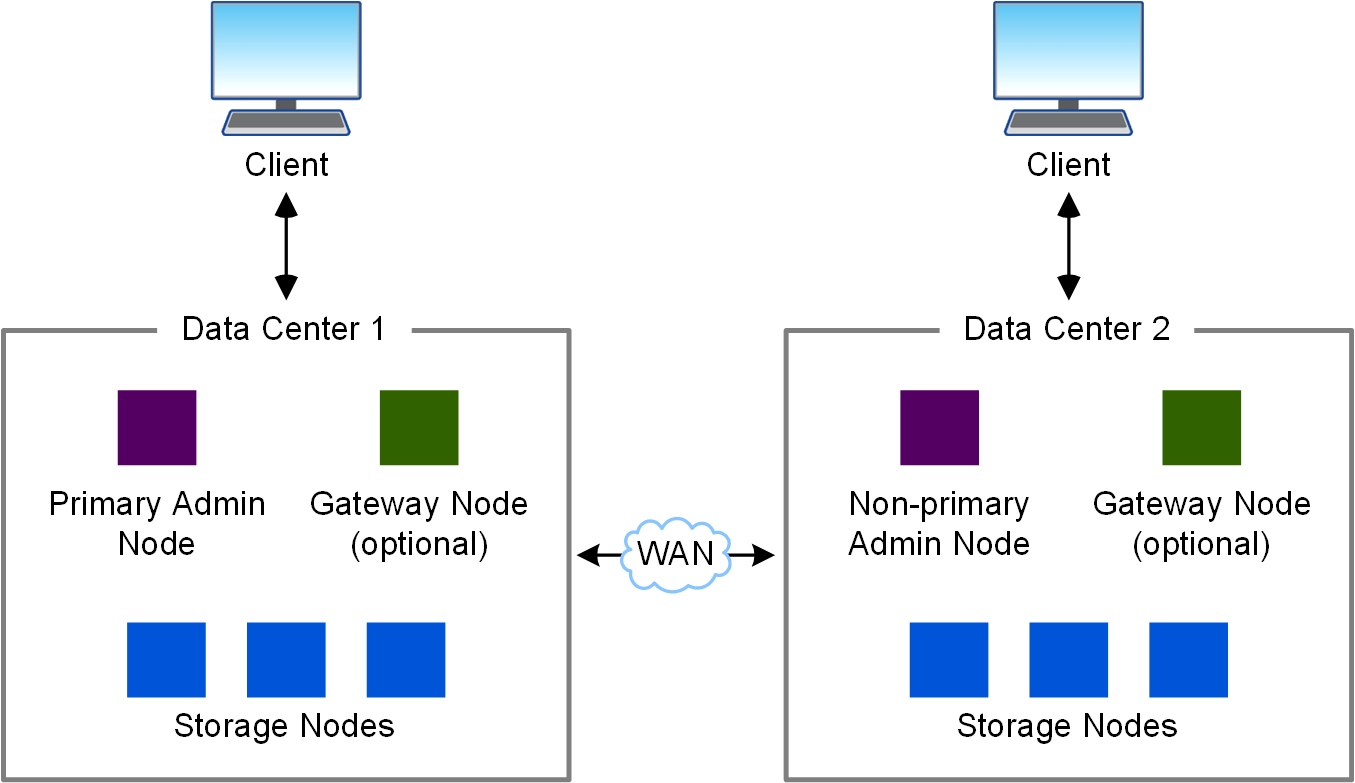

Plusieurs sites
Dans un déploiement multisite, différents types et quantités de ressources StorageGRID peuvent être installés sur chaque site. Par exemple, un centre de données peut nécessiter une capacité de stockage supérieure à celle d’un autre.
Les sites sont souvent situés dans des emplacements géographiques différents, au sein de différents domaines de défaillance, comme une faille sismique ou une plaine inondable. Le partage des données et la reprise après sinistre sont assurés par la distribution automatisée des données vers d'autres sites.
Plusieurs sites logiques peuvent également exister au sein d'un même centre de données afin de permettre l'utilisation de la réplication distribuée et du code d'effacement pour une disponibilité et une résilience accrues.
Redondance des nœuds de grille
Dans un déploiement mono-site ou multi-site, vous pouvez inclure plusieurs nœuds d'administration ou nœuds passerelle pour assurer la redondance. Par exemple, vous pouvez installer plusieurs nœuds d'administration sur un même site ou répartis sur plusieurs sites. Cependant, chaque système StorageGRID ne peut avoir qu'un seul nœud d'administration principal.
Architecture système

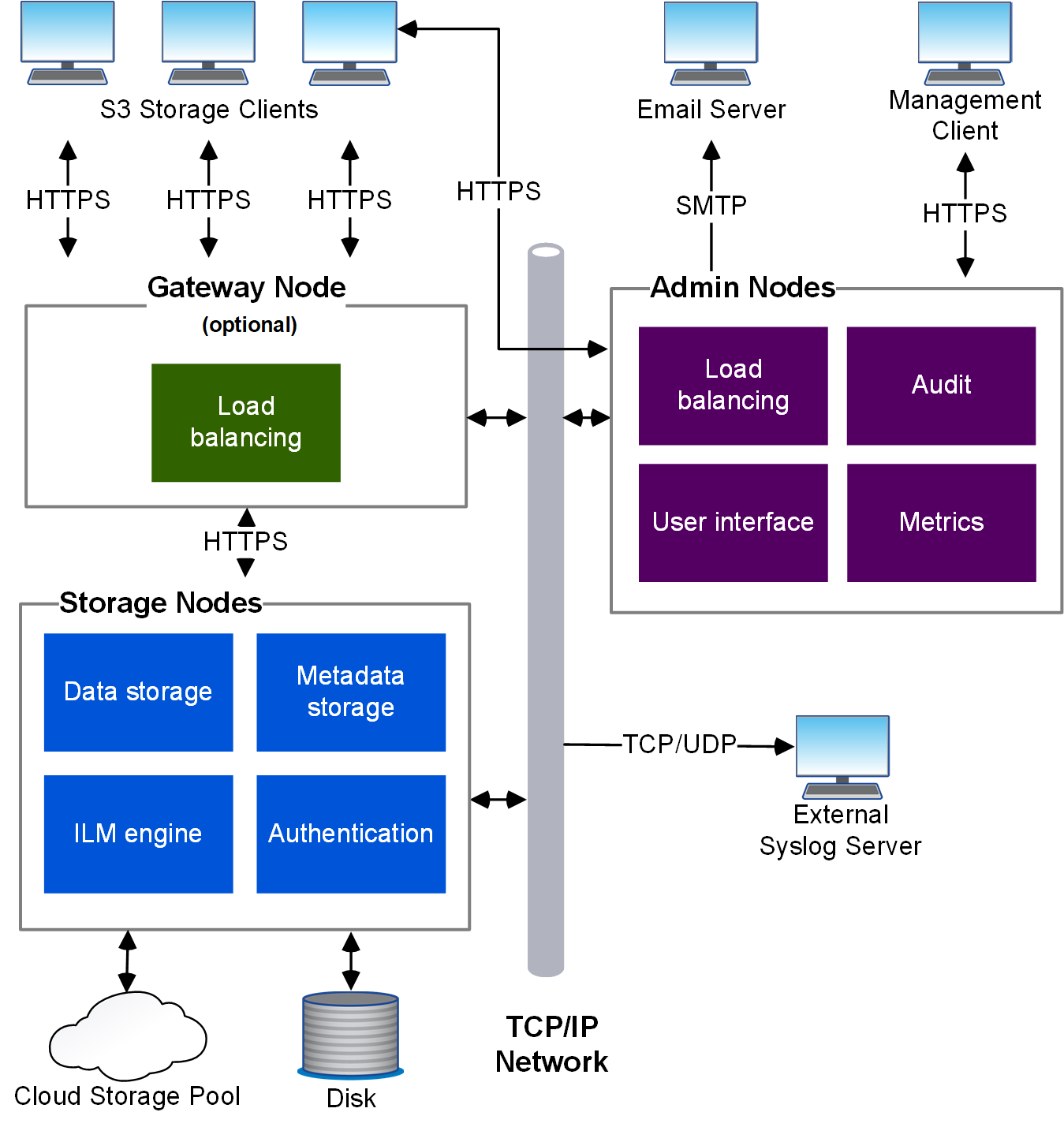

Ce schéma illustre la disposition des nœuds de la grille au sein d'un système StorageGRID.
Les clients S3 stockent et récupèrent des objets dans StorageGRID. D'autres clients sont utilisés pour envoyer des notifications par e-mail, pour accéder à l'interface de gestion de StorageGRID et, éventuellement, pour accéder au partage d'audit.
Les clients S3 peuvent se connecter à un nœud de passerelle ou à un nœud d'administration pour utiliser l'interface d'équilibrage de charge vers les nœuds de stockage. Sinon, les clients S3 peuvent se connecter directement aux nœuds de stockage en utilisant HTTPS.
Les objets peuvent être stockés dans StorageGRID sur des nœuds de stockage logiciels ou matériels, ou dans des Cloud Storage Pools, qui consistent en des compartiments S3 externes ou des conteneurs de stockage Azure Blob.
