Architecture Trident

PDF

Trident s'exécute sous la forme d'un pod de contrôleur unique et d'un pod de nœud sur chaque nœud de travail du cluster. Le pod de nœud doit être exécuté sur tout hôte sur lequel vous souhaitez potentiellement monter un volume Trident.

Comprendre les pods de contrôleur et les pods de nœud

Trident se déploie en tant qu’Pod du contrôleur Trident unique et un ou plusieurs Modules de nœuds Trident sur le cluster Kubernetes et utilise les conteneurs CSI Sidecar Containers standard de Kubernetes pour simplifier le déploiement des plugins CSI. "Conteneurs sidecar CSI Kubernetes" sont maintenus par la communauté Kubernetes Storage.

Kubernetes "sélecteurs de nœuds" et "tolérances et taints" sont utilisés pour contraindre un pod à s'exécuter sur un nœud spécifique ou préféré. Vous pouvez configurer les sélecteurs de nœuds et les tolérances pour les pods de contrôleur et de nœud lors de l'installation de Trident.

  • Le plugin de contrôleur gère le provisionnement et la gestion des volumes, comme les instantanés et le redimensionnement.

  • Le plugin de nœud gère la connexion du stockage au nœud.

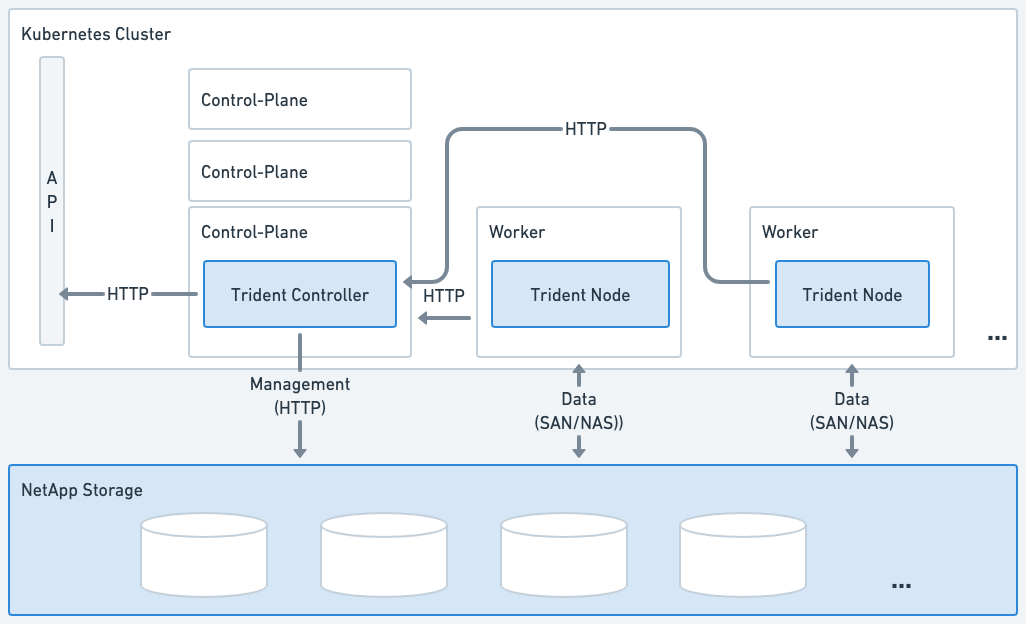

Schéma de l’architecture Trident sur le cluster Kubernetes.
Figure 1. Trident déployé sur le cluster Kubernetes

Pod du contrôleur Trident

Le Trident Controller Pod est un pod unique exécutant le plugin CSI Controller.

  • Responsable de la mise en service et de la gestion des volumes dans le stockage NetApp

  • Géré par un déploiement Kubernetes

  • Peut s'exécuter sur le plan de contrôle ou sur les nœuds de travail, selon les paramètres d'installation.

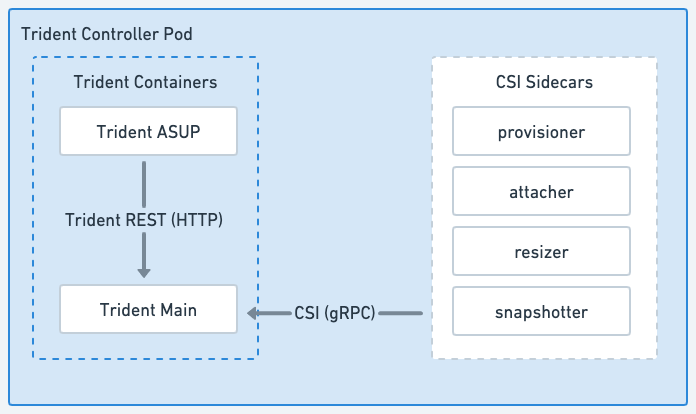

Schéma du Pod Trident Controller exécutant le plugin CSI Controller avec les sidecars CSI applicables.
Figure 2. Schéma du module de commande Trident

Modules de nœuds Trident

Les pods Trident Node sont des pods privilégiés exécutant le plugin CSI Node.

  • Responsable du montage et du démontage du stockage pour les Pods exécutés sur l'hôte

  • Géré par un Kubernetes DaemonSet

  • Doit être exécuté sur n'importe quel nœud qui montera le stockage NetApp

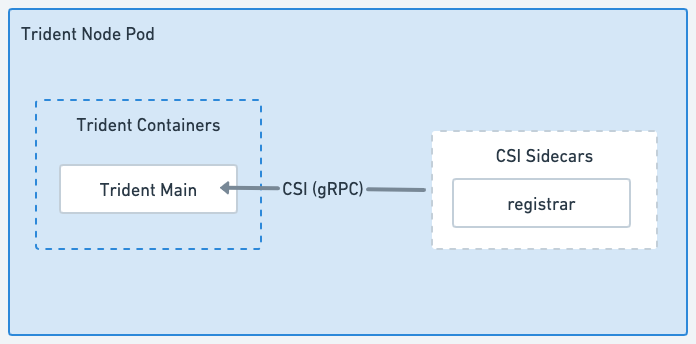

Schéma du pod Trident Node exécutant le plugin CSI Node avec le sidecar CSI applicable.
Figure 3. Diagramme du nœud Trident

Architectures de cluster Kubernetes prises en charge

Trident est compatible avec les architectures Kubernetes suivantes :

Architectures de clusters Kubernetes Pris en charge Installation par défaut

Maître unique, calcul

Oui

Oui

Plusieurs maîtres, compute

Oui

Oui

Maître, etcd calcul

Oui

Oui

Maître, infrastructure, calcul

Oui

Oui
