Come vengono visualizzati i diversi tipi di policy QoS nei grafici di throughput
Suggerisci modifiche
PDF
È possibile visualizzare le impostazioni dei criteri di qualità del servizio (QoS) definiti da ONTAP che sono stati applicati a un volume o a una LUN nei grafici IOPS, IOPS/TB e MB/s di Performance Explorer e Workload Analysis. Le informazioni visualizzate nei grafici variano a seconda del tipo di criterio QoS applicato al carico di lavoro.
Un'impostazione di throughput massimo (o "picco") definisce il throughput massimo che il carico di lavoro può consumare e limita quindi l'impatto sui carichi di lavoro concorrenti per le risorse di sistema. Un'impostazione di throughput minimo (o "previsto") definisce il throughput minimo che deve essere disponibile per il carico di lavoro affinché un carico di lavoro critico soddisfi gli obiettivi di throughput minimo indipendentemente dalla domanda dei carichi di lavoro concorrenti.
Le policy QoS condivise e non condivise per IOPS e MB/s utilizzano i termini “minimo” e “massimo” per definire il limite minimo e massimo. Le policy QoS adattive per IOPS/TB, introdotte in ONTAP 9.3, utilizzano i termini “previsto” e “picco” per definire il limite minimo e massimo.
Sebbene ONTAP consenta di creare questi due tipi di policy QoS, a seconda di come vengono applicate ai carichi di lavoro, esistono tre modi in cui la policy QoS verrà visualizzata nei grafici delle prestazioni.
| Tipo di politica | Funzionalità | Indicatore nell'interfaccia di Unified Manager |
|---|---|---|
Criterio QoS condiviso assegnato a un singolo carico di lavoro o criterio QoS non condiviso assegnato a un singolo carico di lavoro o a più carichi di lavoro |
Ogni carico di lavoro può consumare l'impostazione di throughput specificata |
Visualizza “(QoS)” |
Criterio QoS condiviso assegnato a più carichi di lavoro |
Tutti i carichi di lavoro condividono l'impostazione di throughput specificata |
Visualizza “(QoS condiviso)” |
Criterio QoS adattivo assegnato a un singolo carico di lavoro o a più carichi di lavoro |
Ogni carico di lavoro può consumare l'impostazione di throughput specificata |
Visualizza “(QoS adattivo)” |

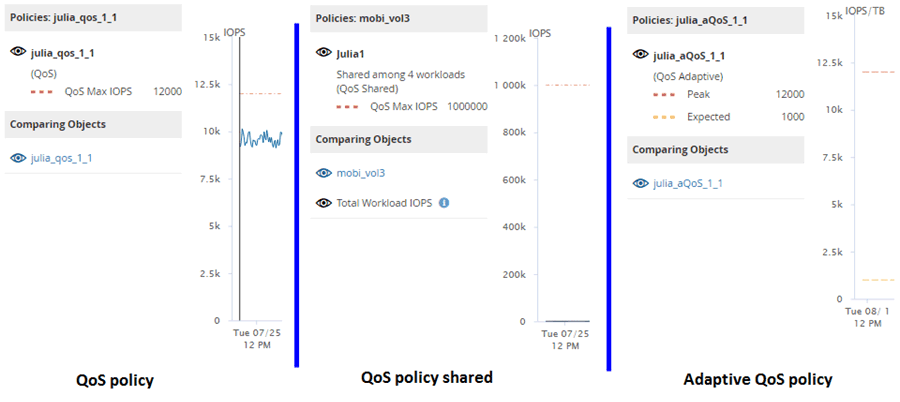

La figura seguente mostra un esempio di come vengono rappresentate le tre opzioni nei grafici dei contatori.
Quando una normale policy QoS definita in IOPS appare nel grafico IOPS/TB per un carico di lavoro, ONTAP converte il valore IOPS in un valore IOPS/TB e Unified Manager visualizza tale policy nel grafico IOPS/TB insieme al testo “QoS, definito in IOPS”.
Quando un criterio QoS adattivo definito in IOPS/TB appare nel grafico IOPS per un carico di lavoro, ONTAP converte il valore IOPS/TB in un valore IOPS e Unified Manager visualizza tale criterio nel grafico IOPS insieme al testo “QoS adattivo - Utilizzato, definito in IOPS/TB” o “QoS adattivo - Allocato, definito in IOPS/TB” a seconda di come è configurata l'impostazione di allocazione IOPS di picco. Quando l'impostazione di allocazione è impostata su “allocated-space”, il picco di IOPS viene calcolato in base alle dimensioni del volume. Quando l'impostazione di allocazione è impostata su “used-space”, il picco IOPS viene calcolato in base alla quantità di dati archiviati nel volume, tenendo conto dell'efficienza di archiviazione.
|
Il grafico IOPS/TB visualizza i dati sulle prestazioni solo quando la capacità logica utilizzata dal volume è maggiore o uguale a 128 GB. Nel grafico vengono visualizzati degli spazi vuoti quando la capacità utilizzata scende al di sotto di 128 GB durante l'intervallo di tempo selezionato. |
