Hardware Lustre per rack e cavi

PDF

Installa nei rack i server Lustre e gli array NetApp EF80, poi collega i fabric NVMe-oF di backend e i fabric LNet di frontend per ciascun building block.

Prima di iniziare

Esamina i conteggi HCA, i requisiti degli slot PCIe, i requisiti del percorso e le linee guida MTU in "Componenti hardware".

Passaggi

  1. Racca e collega tutti i server Lustre e gli storage E-Series secondo la topologia del building block.

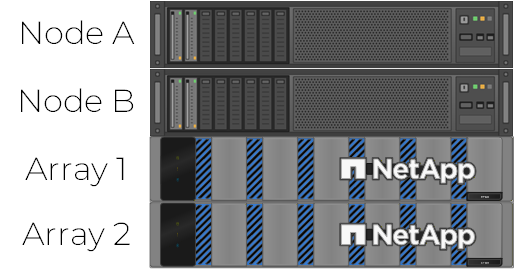

    Building block Lustre etichettato, impilato con due server OSS/MDS e due array EF80

  2. Per ciascun array EF80, collega la porta 4a del controller A alla porta 4a del controller B e la porta 4b del controller A alla porta 4b del controller B. Queste connessioni dedicate forniscono il mirroring tra controller e non vengono utilizzate per il traffico host. Vedi "Collega i cavi di mirroring tra i controller EF50 ed EF80".

  3. Collega la rete NVMe-oF di backend tra server e array secondo la topologia EF80 six-HCA.

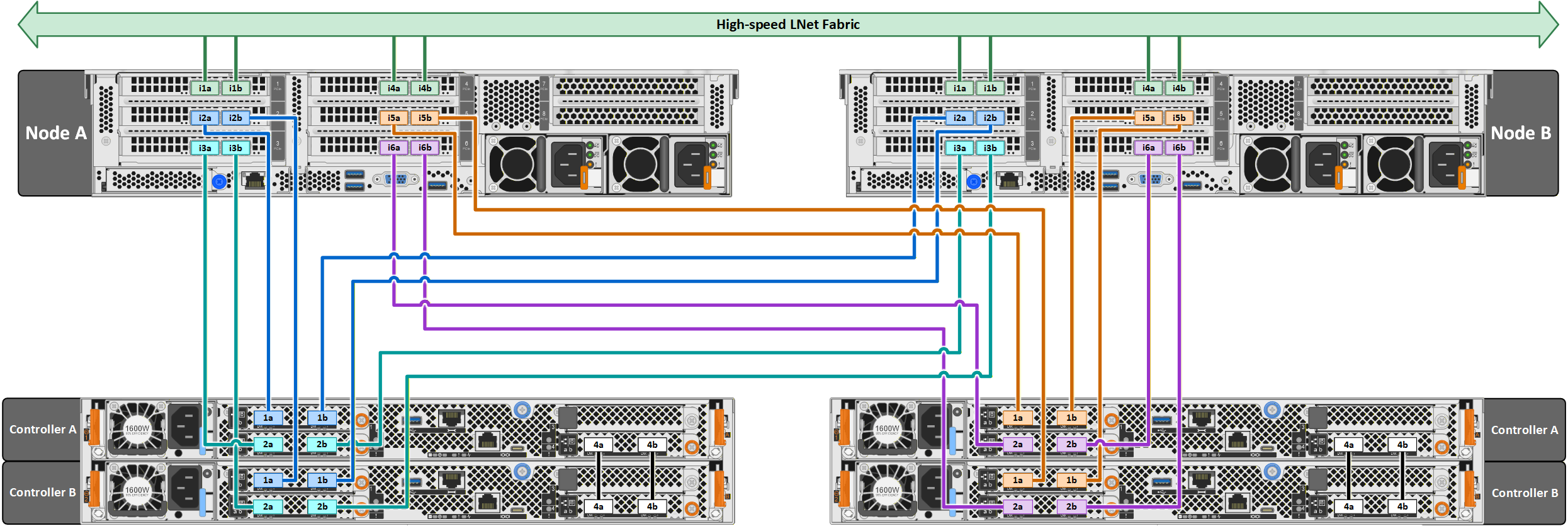

    Cablaggio backend EF80 a sei HCA (RoCE o InfiniBand)

    Cablaggio NVMe-oF backend EF80 six-HCA tra due nodi server OSS/MDS e due array EF80

  4. Collega le quattro interfacce frontend LNet (gli HCA i1 e i4) su ciascun server Lustre e sui client Lustre al fabric di switch dedicato InfiniBand o RoCE.

  5. Quando usi RoCE, configura il fabric per il funzionamento lossless con il priority flow control (PFC). I playbook Ansible configurano RoCE lossless su tutte le interfacce nel building block.

Dopo aver finito

"Prepara i server, gli array e il nodo di controllo Ansible".
