Usa questi requisiti hardware per server, array NetApp E-Series, layout dello storage e networking quando dimensioni e ordini Lustre con NetApp E-Series Storage. Per i componenti software, vedi "Componenti software".
Requisiti del server
La soluzione utilizza un modello bring-your-own-server (BYOS). Ogni building block richiede due nodi server OSS/MDS che soddisfano o superano le seguenti specifiche.
Specifiche del nodo
La tabella seguente elenca i requisiti minimi del server per ciascun nodo OSS/MDS.
| Componente | Requisito |
|---|---|
Quantità |
2 nodi per building block |
CPU |
AMD EPYC o Intel Xeon, 32 core o superiore |
Memoria |
256 GB DDR5 (minimo) |
HCA di rete |
6 HCA a doppia porta da 200 Gb (vedi Connettività HCA) |
Slot PCIe |
2× PCIe Gen5 x16 e 4× PCIe Gen5 x8 (vedi Requisiti dello slot PCIe) |
Unità di avvio |
2× unità in RAID 1 (si consiglia RAID software o hardware) |
NetApp ha validato la soluzione utilizzando server Lenovo ThinkSystem SR665 V3. Server equivalenti di altri produttori sono supportati se soddisfano questi requisiti.
Connettività HCA
La tabella seguente elenca i requisiti HCA, la porta frontend LNet e i requisiti del percorso NVMe-oF per ciascun nodo server OSS/MDS.
| HCA per nodo | Porte LNet per nodo Lustre | Percorsi NVMe-oF per nodo Lustre | Esempio HCA |
|---|---|---|---|
6 (12 porte) |
4 |
8 in totale (4 per ogni array) |
MCX755106AS-HEAT (scheda PCIe gen5 dual port 200Gb) |
NetApp consiglia sei HCA per nodo per massimizzare la larghezza di banda degli array di storage EF80.
Requisiti dello slot PCIe
Ogni nodo server OSS/MDS in un building block EF80 contiene sei HCA a doppia porta: due per LNet e quattro per NVMe-oF. La larghezza dello slot determina la larghezza di banda disponibile per ogni HCA, quindi controlla la larghezza elettrica di ogni slot e riser invece che solo la larghezza della scheda. Una scheda Gen5 x16 installata in uno slot Gen5 x8 funziona a x8.
-
LNet HCA: Installa negli slot PCIe Gen5 x16 per raggiungere il massimo throughput.
-
Schede HCA NVMe-oF: Installa negli slot PCIe Gen5 x8 o PCIe Gen5 x16.
-
Bilanciamento NUMA: Dividi gli HCA in modo uniforme tra le due zone NUMA così che ciascuna zona ospiti due interfacce LNet e quattro interfacce NVMe-oF.
La tabella seguente elenca il numero minimo di slot per ciascun nodo server OSS/MDS in un building block EF80.
| tipo di traffico | HCA per nodo | Larghezza minima dello slot | Slot per zona NUMA |
|---|---|---|---|
LNet |
2 |
PCIe Gen5 x16 |
1 |
NVMe-oF |
4 |
PCIe Gen5 x8 |
2 |
Facoltativamente, puoi suddividere le porte su un HCA a doppia porta in modo che una porta gestisca il traffico LNet e l'altra il traffico NVMe-oF. Installa tutti e quattro questi HCA in slot PCIe Gen5 x16 così che ogni porta LNet raggiunga il throughput massimo, poi aggiungi altri due HCA in slot Gen5 x8 o Gen5 x16 per le restanti porte NVMe-oF.
Esempi di configurazioni riser per Lenovo ThinkSystem SR665 V3
Entrambe le seguenti combinazioni di montanti soddisfano i requisiti di slot per un building block EF80.

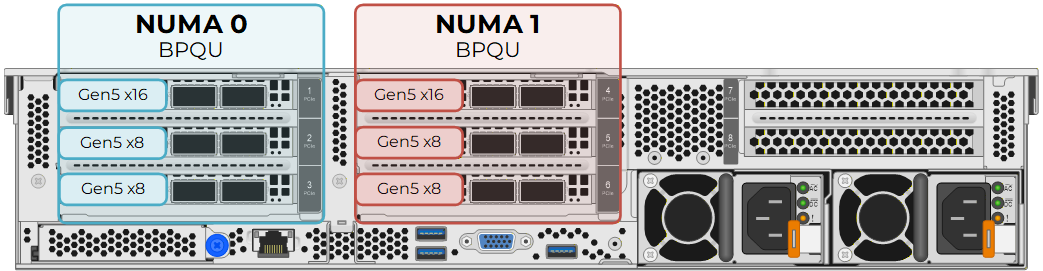

Larghezze minime degli slot
Installa un riser BPQU nelle posizioni riser 1 e 2. Ogni riser BPQU fornisce uno slot PCIe Gen5 x16 e due slot PCIe Gen5 x8. Insieme, i riser forniscono due slot Gen5 x16 per LNet e quattro slot Gen5 x8 per NVMe-oF, equamente suddivisi tra le zone NUMA.

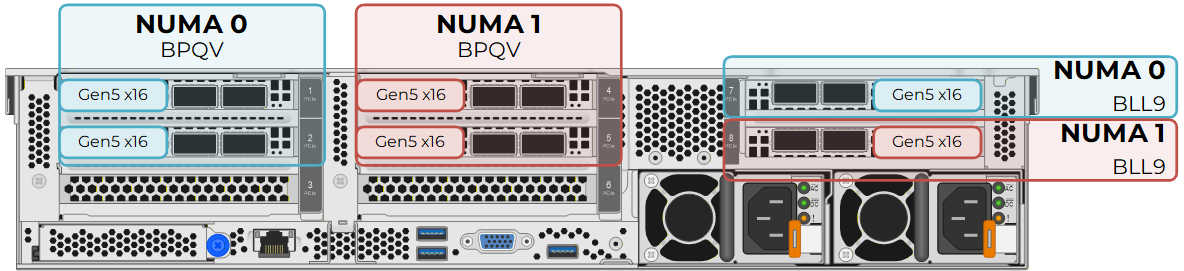

Tutti gli slot Gen5 x16
Installa un riser BPQV nelle posizioni 1 e 2 e un riser BLL9 nella posizione 3. Ogni riser BPQV fornisce due slot PCIe Gen5 x16. Il riser BLL9 fornisce lo slot 7 nella zona NUMA 0 e lo slot 8 nella zona NUMA 1, entrambi PCIe Gen5 x16. Questa combinazione fornisce sei slot Gen5 x16, tre per zona NUMA, e supporta la suddivisione del traffico LNet e NVMe-oF tra le porte dello stesso HCA.
building block standard EF80
L'EF80 è la piattaforma standard convalidata per questa release della soluzione.
Specifiche dell'array
La tabella seguente elenca le specifiche dell'array EF80 per un building block (due array).
| Componente | Specifiche |
|---|---|
Modello |
NetApp EF80 |
Fattore di forma |
chassis base 2U, 24 slot SSD NVMe interni |
Controllori |
Doppio controller (A e B) |
Dischi |
24× SSD NVMe per array |
Connettività I/O |
8 porte host NVMe/IB o NVMe/RoCE da 200 Gb per array nel design Lustre convalidato |
La piattaforma EF80 supporta fino a dodici porte host per array quando in ogni controller sono installati tre moduli I/O host a due porte. Il design Lustre validato utilizza moduli I/O host negli slot 1 e 2 per otto porte host per array.
Ogni array EF80 utilizza anche il modulo I/O dedicato dello slot 4 per il mirroring tra controller. Collega la porta 4a del controller A alla porta 4a del controller B e la porta 4b del controller A alla porta 4b del controller B. Queste connessioni forniscono il mirroring della cache e il trasferimento I/O e non vengono utilizzate per il traffico NVMe-oF dell'host. Vedi "Collega i cavi di mirroring tra i controller EF50 ed EF80".
Per le specifiche complete di EF-Series per tutti i modelli, consulta il "NetApp EF-Series array all-flash datasheet".

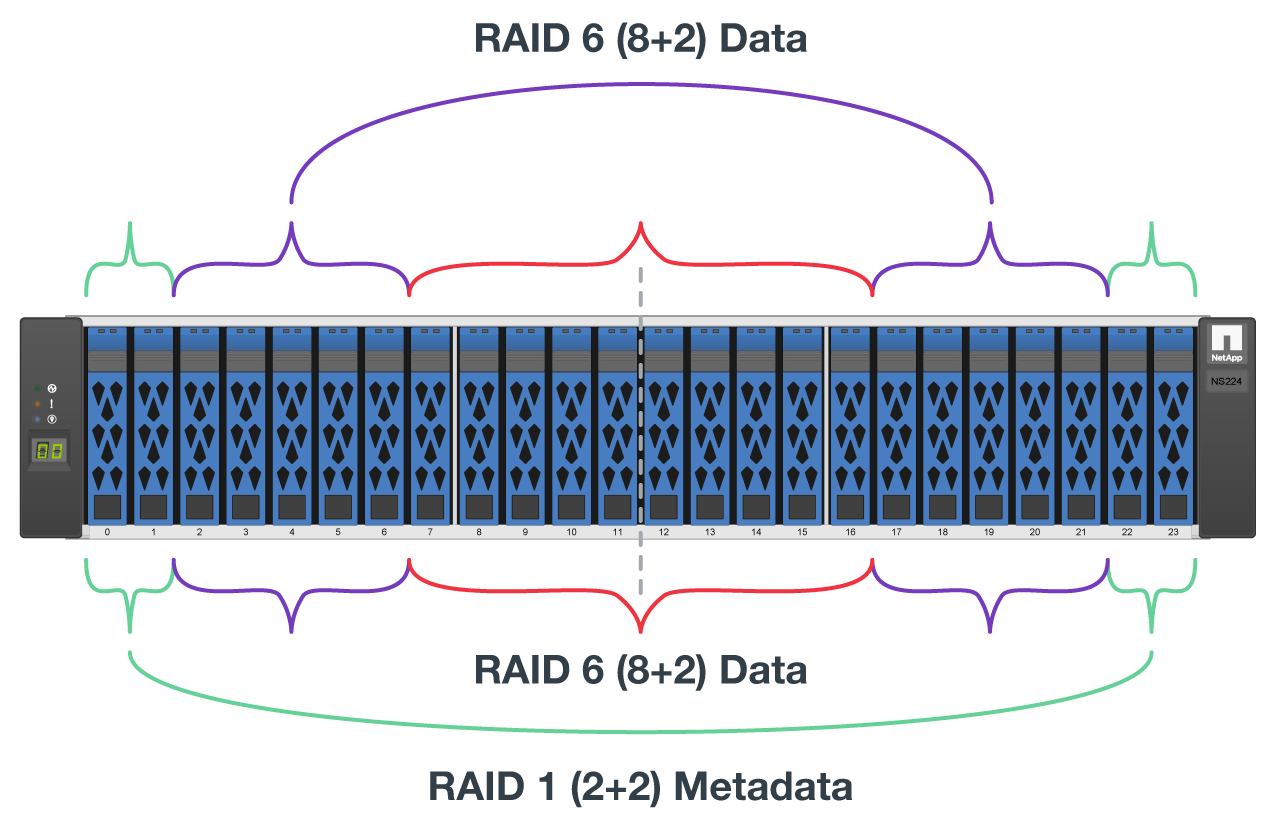

Layout dei drive (24 drive per array)
Ogni array EF80 in un building block utilizza tutti i ventiquattro slot per unità NVMe:
-
4 unità in RAID 1 per l'archiviazione MGS/MDT (gruppo di volumi condivisi o allocazione DDP)
-
10 unità in RAID 6 per l'archiviazione OST (primo pool OST)
-
10 unità in RAID 6 per l'archiviazione OST (secondo pool OST)
Questa configurazione si applica quando usi unità da 3,84 TB, 7,68 TB o 15,3 TB con gruppi di volumi tradizionali. Quando usi unità Capacity Flash (QLC) da 30,7 TB o 61,4 TB, crea un singolo Dynamic Disk Pool su tutte e ventiquattro le unità e crea volumi RAID 1 all'interno del pool per i volumi MGS e MDT, mentre usi i volumi RAID 6 predefiniti per gli OST.
|
Le unità da 1,92 TB non sono attualmente consigliate per questa soluzione. Usa una delle capacità di unità validate elencate sopra. |
Conteggi di volume e target (building block di base)
La tabella seguente elenca i conteggi MGS, MDT e OST per un building block di base.
| Tipo di destinazione | Conteggio per BB | RAID / pool | Note |
|---|---|---|---|
MGS |
1 |
RAID 1 |
Solo building block di base; array 1 |
MDT |
8 |
RAID 1 |
4 per array |
OST |
32 |
RAID 6 (TLC) o DDP (QLC) |
16 per array |
Utilizza le seguenti linee guida per il dimensionamento dei volumi come punto di partenza nell'inventario Ansible.
| Volume | Taglia consigliata | Note |
|---|---|---|
MGS |
5–10 GiB |
Solo dati di configurazione |
MDT |
Capacità RAID 1 ÷ conteggio MDT |
Circa 1–2 TiB ciascuno (tipico) |
OST |
Capacità RAID 6 o DDP ÷ numero di OST per pool |
Scala con la capacità del disco; vedi "Guida alle taglie" |
Distribuzione del volume del building block primario

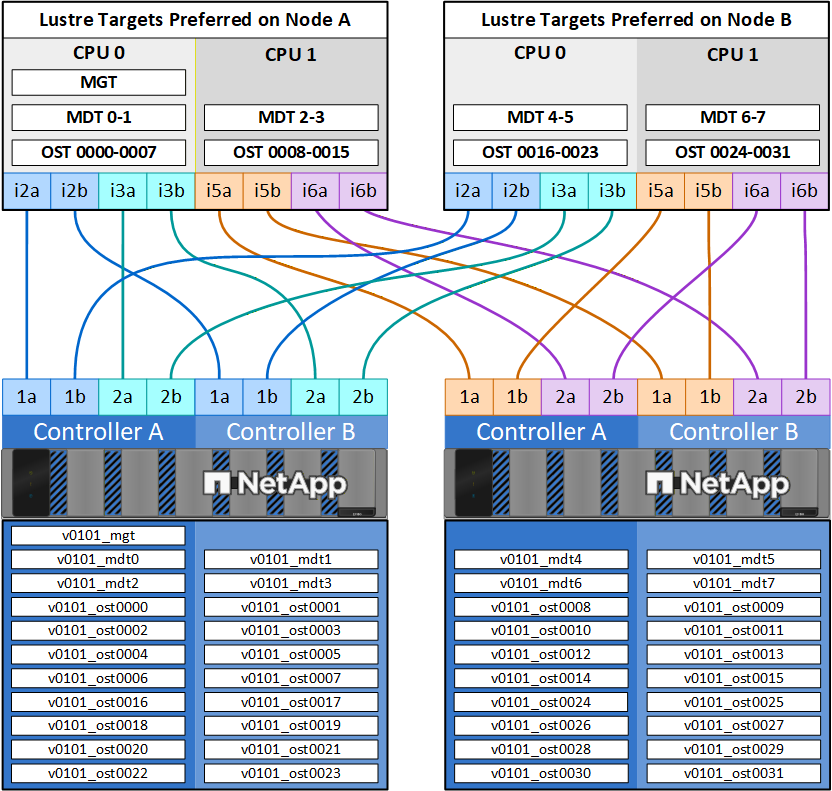

La figura seguente mostra il posizionamento preferito dei target Lustre e la connettività NVMe-oF tra i nodi server OSS/MDS e gli array E-Series in un building block EF80 di base. Il diagramma etichetta il management target come MGT (management target); un MGT ospita il servizio MGS (management server) a cui si fa riferimento altrove in questo documento.
La tabella seguente elenca come i volumi sono distribuiti tra i due array e quale server preferisce ciascuna destinazione.
| Tipo di destinazione | Array 1 | Array 2 | Server 1 | Server 2 | Note |
|---|---|---|---|---|---|
MGS |
1 |
0 |
1 |
0 |
Solo building block di base |
MDT |
4 |
4 |
4 |
4 |
Ogni server preferisce 2 MDT da ogni array |
OST |
16 |
16 |
16 |
16 |
8 per pool RAID 6 × 2 pool per array, o allocazione DDP equivalente |
Volumi totali |
21 |
20 |
21 |
20 |
Selezione del pool di storage: TLC vs QLC
Scegli il tipo di pool E-Series in base alla capacità delle unità NVMe presenti negli array:
-
Unità da 3,84 TB, 7,68 TB e 15,3 TB: Usa gruppi di volumi RAID 6 per i volumi OST e gruppi di volumi RAID 1 per i volumi MGS e MDT, oppure usa DDP per il pool di unità condivise.
-
Unità flash da 30,7 TB e 61,4 TB di capacità (QLC): Usa solo Dynamic Disk Pools (DDP). Crea volumi RAID 1 all'interno del DDP per lo storage MGS e MDT. Crea volumi RAID 6 per lo storage OST dal DDP.
Per le stime della capacità utilizzabile per building block in base alle dimensioni e alla disposizione dei drive, vedi "Guida alle taglie".
Requisiti di rete
Backend (NVMe-oF)
-
NVMe/InfiniBand o NVMe/RoCE tra ciascun nodo OSS/MDS e ciascun array E-Series
-
MTU 9000 su interfacce backend NVMe/RoCE (tipico)
-
Otto percorsi da ciascun nodo Lustre verso gli array di storage (quattro per ciascun array)
-
EF80 utilizza sei HCA per nodo (i2, i3, i5 e i6 per NVMe-oF; i1 e i4 per LNet). Collega il nodo A alle porte del controller le cui etichette terminano con
a, come1ae2a. Collega il nodo B alle porte del controller le cui etichette terminano conb, come1be2b. Vedi "Cablaggio backend EF80 a sei HCA".
Frontend (LNet)
-
IPoIB o RoCE per il tipo di rete (
@o2ibLNet) -
MTU 9000 sulle interfacce frontend RoCE (tipico)
-
Si consiglia la configurazione multi-rail LNet quando sono disponibili quattro porte frontend (EF80: i1 e i4 HCA, entrambe le porte)
-
Rete di commutazione dedicata InfiniBand o RoCE che collega i nodi server OSS/MDS e i client Lustre
-
Si consiglia RoCE lossless (PFC) su fabric RoCE.
Gestione
-
Rete di gestione fuori banda per BMC dei server e porte di gestione degli array
-
Rete Corosync dedicata o infrastruttura frontend condivisa (a seconda del sito)
