TR-4986: Distribuzione Oracle semplificata e automatizzata su Amazon FSx ONTAP con iSCSI

08/18/2025 Collaboratori

PDF

Allen Cao, Niyaz Mohamed, NetApp

Questa soluzione fornisce una panoramica e dettagli per la distribuzione e la protezione automatizzate di Oracle in Amazon FSx ONTAP come storage di database primario con protocollo iSCSI e database Oracle configurato in ReStart autonomo utilizzando Oracle asm come gestore di volumi.

Scopo

Amazon FSx ONTAP è un servizio di archiviazione che consente di avviare ed eseguire file system NetApp ONTAP completamente gestiti nel cloud AWS. Offre le caratteristiche, le prestazioni, le capacità e le API familiari dei file system NetApp con l'agilità, la scalabilità e la semplicità di un servizio AWS completamente gestito. Ti consente di gestire in tutta tranquillità i carichi di lavoro dei database più impegnativi, come Oracle, nel cloud AWS.

Questa documentazione illustra la distribuzione semplificata dei database Oracle in un file system Amazon FSx ONTAP utilizzando l'automazione Ansible. Il database Oracle è distribuito in una configurazione ReStart autonoma con protocollo iSCSI per l'accesso ai dati e Oracle ASM per la gestione dei dischi di archiviazione del database. Fornisce inoltre informazioni sul backup, il ripristino e la clonazione del database Oracle tramite lo strumento NetApp SnapCenter UI per operazioni di database efficienti in termini di archiviazione nel cloud AWS.

Questa soluzione affronta i seguenti casi d'uso:

Distribuzione automatizzata del database Oracle sul file system Amazon FSx ONTAP
Backup e ripristino del database Oracle sul file system Amazon FSx ONTAP utilizzando lo strumento NetApp SnapCenter
Clone del database Oracle per sviluppo/test o altri casi d'uso sul file system Amazon FSx ONTAP utilizzando lo strumento NetApp SnapCenter

Pubblico

Questa soluzione è destinata alle seguenti persone:

Un DBA che desidera distribuire Oracle sul file system Amazon FSx ONTAP .
Un architetto di soluzioni di database che desidera testare i carichi di lavoro Oracle sul file system Amazon FSx ONTAP .
Un amministratore di storage che desidera distribuire e gestire un database Oracle sul file system Amazon FSx ONTAP .
Un proprietario di un'applicazione che vorrebbe installare un database Oracle sul file system Amazon FSx ONTAP .

Ambiente di test e convalida della soluzione

I test e la convalida di questa soluzione sono stati eseguiti in un ambiente di laboratorio che potrebbe non corrispondere all'ambiente di distribuzione finale. Vedi la sezioneFattori chiave per la considerazione dell'implementazione per maggiori informazioni.

Architettura

Questa immagine fornisce un quadro dettagliato della configurazione di distribuzione di Oracle nel cloud pubblico AWS con iSCSI e ASM.

Componenti hardware e software

Hardware

Archiviazione Amazon FSx ONTAP

Versione attuale offerta da AWS

Un cluster FSx HA nella stessa VPC e zona di disponibilità

Istanza EC2 per il calcolo

t2.xlarge/4vCPU/16G

Due istanze EC2 T2 xlarge EC2 per la distribuzione simultanea

Software

RedHat Linux

Kernel RHEL-8.6, 4.18.0-372.9.1.el8.x86_64

Abbonamento RedHat distribuito per i test

Server Windows

Standard 2022, 10.0.20348 Build 20348

Hosting del server SnapCenter

Infrastruttura Oracle Grid

Versione 19.18

Patch RU applicata p34762026_190000_Linux-x86-64.zip

Database Oracle

Versione 19.18

Patch RU applicata p34765931_190000_Linux-x86-64.zip

Oracle OPatch

Versione 12.2.0.1.36

Ultima patch p6880880_190000_Linux-x86-64.zip

Server SnapCenter

Versione 4.9P1

Distribuzione del gruppo di lavoro

Apri JDK

Versione java-1.8.0-openjdk.x86_64

Requisiti del plugin SnapCenter sulle VM DB

Configurazione del database Oracle nell'ambiente di laboratorio

Server

Banca dati

Archiviazione DB

ora_01

NTAP1(NTAP1_PDB1,NTAP1_PDB2,NTAP1_PDB3)

LUN iSCSI sul file system Amazon FSx ONTAP

ora_02

NTAP2(NTAP2_PDB1,NTAP2_PDB2,NTAP2_PDB3)

LUN iSCSI sul file system Amazon FSx ONTAP

Fattori chiave per la considerazione dell'implementazione

Layout di archiviazione del database Oracle. In questa distribuzione Oracle automatizzata, per impostazione predefinita forniamo quattro volumi di database per ospitare file binari, dati e log di Oracle. Un singolo LUN in un volume viene allocato al binario Oracle. Creiamo quindi due gruppi di dischi ASM dai dati e dai log LUN. All'interno del gruppo di dischi asm +DATA, forniamo due volumi di dati con due LUN in un volume. All'interno del gruppo di dischi asm +LOGS, creiamo due LUN in un volume di registro. In generale, disporre più LUN all'interno di un volume ONTAP garantisce prestazioni migliori.
Implementazione di più server DB. La soluzione di automazione può distribuire un database contenitore Oracle su più server DB in un'unica esecuzione del playbook Ansible. Indipendentemente dal numero di server DB, l'esecuzione del playbook rimane la stessa. È possibile distribuire più database contenitore in una singola istanza EC2 con ID istanza database diversi (Oracle SID). Ma assicurati che ci sia memoria sufficiente sull'host per supportare i database distribuiti.
Configurazione iSCSI. Il server del database dell'istanza EC2 si connette allo storage FSx tramite il protocollo iSCSI. Le istanze EC2 vengono generalmente distribuite con una singola interfaccia di rete o ENI. L'unica interfaccia NIC trasporta sia il traffico iSCSI che quello applicativo. È importante valutare il requisito di throughput I/O di picco del database Oracle analizzando attentamente il report Oracle AWR per scegliere l'istanza di elaborazione EC2 corretta che soddisfi sia i requisiti di throughput del traffico iSCSI che quelli dell'applicazione. Inoltre, AWS EC2 limita generalmente ogni flusso TCP a 5 Gbps. Ogni percorso iSCSI fornisce 5 Gbps (625 MBps) di larghezza di banda e potrebbero essere necessarie più connessioni iSCSI per supportare requisiti di throughput più elevati.
Livello di ridondanza di Oracle ASM da utilizzare per ogni gruppo di dischi Oracle ASM creato. Poiché Amazon FSx ONTAP è abilitato HA per la protezione dei dati a livello di disco del cluster, è necessario utilizzare External Redundancy , il che significa che l'opzione non consente a Oracle ASM di eseguire il mirroring del contenuto del gruppo di dischi.
Backup del database. NetApp fornisce una suite SnapCenter software per il backup, il ripristino e la clonazione del database con un'interfaccia utente intuitiva. NetApp consiglia di implementare tale strumento di gestione per ottenere un backup SnapShot rapido (meno di un minuto), un ripristino rapido del database (in pochi minuti) e una clonazione del database.

Distribuzione della soluzione

Le sezioni seguenti forniscono procedure dettagliate per la distribuzione e la protezione automatizzate di Oracle 19c sul file system Amazon FSx ONTAP con LUN del database montati direttamente tramite iSCSI sulla VM dell'istanza EC2 in un singolo nodo. Riavviare la configurazione con Oracle ASM come gestore dei volumi del database.

Prerequisiti per la distribuzione

Details

Per la distribuzione sono richiesti i seguenti prerequisiti.

È stato configurato un account AWS e sono stati creati i segmenti di rete e VPC necessari all'interno del tuo account AWS.
Dalla console AWS EC2, distribuisci le istanze EC2 Linux come server Oracle DB. Abilita l'autenticazione con chiave privata/pubblica SSH per ec2-user. Per i dettagli sulla configurazione dell'ambiente, vedere il diagramma dell'architettura nella sezione precedente. Rivedere anche il"Guida utente per istanze Linux" per maggiori informazioni.
Dalla console AWS FSx, predisponi un file system Amazon FSx ONTAP che soddisfi i requisiti. Rivedere la documentazione"Creazione di file system FSx ONTAP" per istruzioni dettagliate.
I passaggi 2 e 3 possono essere eseguiti utilizzando il seguente toolkit di automazione Terraform, che crea un'istanza EC2 denominata ora_01 e un file system FSx denominato fsx_01 . Rivedere attentamente le istruzioni e modificare le variabili in base all'ambiente prima dell'esecuzione. Il modello può essere facilmente modificato in base alle proprie esigenze di distribuzione.
```
git clone https://github.com/NetApp-Automation/na_aws_fsx_ec2_deploy.git
```
Fornire un'istanza EC2 Linux come nodo controller Ansible con l'ultima versione di Ansible e Git installata. Per maggiori dettagli fare riferimento al seguente link:"Introduzione all'automazione delle soluzioni NetApp ^" nella sezione -
Setup the Ansible Control Node for CLI deployments on RHEL / CentOS O
Setup the Ansible Control Node for CLI deployments on Ubuntu / Debian .
Fornire un server Windows per eseguire lo strumento NetApp SnapCenter UI con la versione più recente. Per maggiori dettagli fare riferimento al seguente link:"Installare il server SnapCenter"
Clonare una copia del toolkit di automazione della distribuzione NetApp Oracle per iSCSI.
```
git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_oracle_deploy_iscsi.git
```
Fase successiva ai file di installazione di Oracle 19c nelle istanze EC2 nella directory /tmp/archive.
```
installer_archives:
  - "LINUX.X64_193000_grid_home.zip"
  - "p34762026_190000_Linux-x86-64.zip"
  - "LINUX.X64_193000_db_home.zip"
  - "p34765931_190000_Linux-x86-64.zip"
  - "p6880880_190000_Linux-x86-64.zip"
```
Assicurati di aver allocato almeno 50 G nel volume root di Oracle VM per avere spazio sufficiente per organizzare i file di installazione di Oracle.
Guarda il seguente video:

Distribuzione Oracle semplificata e automatizzata su Amazon FSx ONTAP con iSCSI

File dei parametri di automazione

Details

Il playbook Ansible esegue attività di installazione e configurazione del database con parametri predefiniti. Per questa soluzione di automazione Oracle, sono presenti tre file di parametri definiti dall'utente che necessitano dell'input dell'utente prima dell'esecuzione del playbook.

host: definiscono i target su cui viene eseguito il playbook di automazione.
vars/vars.yml: il file delle variabili globali che definisce le variabili che si applicano a tutti i target.
host_vars/host_name.yml: il file delle variabili locali che definisce le variabili che si applicano solo a una destinazione denominata. Nel nostro caso d'uso, si tratta dei server Oracle DB.

Oltre a questi file di variabili definiti dall'utente, esistono diversi file di variabili predefiniti che contengono parametri predefiniti che non richiedono modifiche, a meno che non siano strettamente necessari. Le sezioni seguenti mostrano come configurare i file delle variabili definite dall'utente.

Configurazione dei file dei parametri

Details

Obiettivo Ansible hosts configurazione dei file:

# Enter Amazon FSx ONTAP management IP address
[ontap]
172.16.9.32

# Enter name for ec2 instance (not default IP address naming) to be deployed one by one, follow by ec2 instance IP address, and ssh private key of ec2-user for the instance.
[oracle]
ora_01 ansible_host=10.61.180.21 ansible_ssh_private_key_file=ora_01.pem
ora_02 ansible_host=10.61.180.23 ansible_ssh_private_key_file=ora_02.pem

Globale vars/vars.yml configurazione dei file

#############################################################################################################
######                 Oracle 19c deployment global user configurable variables                        ######
######                 Consolidate all variables from ONTAP, linux and oracle                          ######
#############################################################################################################

#############################################################################################################
######                 ONTAP env specific config variables                                             ######
#############################################################################################################

# Enter the supported ONTAP platform: on-prem, aws-fsx.
ontap_platform: aws-fsx

# Enter ONTAP cluster management user credentials
username: "fsxadmin"
password: "xxxxxxxx"

#############################################################################################################
###                   Linux env specific config variables                                                 ###
#############################################################################################################

# Enter RHEL subscription to enable repo
redhat_sub_username: xxxxxxxx
redhat_sub_password: "xxxxxxxx"


#############################################################################################################
###                   Oracle DB env specific config variables                                             ###
#############################################################################################################

# Enter Database domain name
db_domain: solutions.netapp.com

# Enter initial password for all required Oracle passwords. Change them after installation.
initial_pwd_all: xxxxxxxx

Server DB locale host_vars/host_name.yml configurazione come ora_01.yml, ora_02.yml …

# User configurable Oracle host specific parameters

# Enter container database SID. By default, a container DB is created with 3 PDBs within the CDB
oracle_sid: NTAP1

# Enter database shared memory size or SGA. CDB is created with SGA at 75% of memory_limit, MB. The grand total of SGA should not exceed 75% available RAM on node.
memory_limit: 8192

Esecuzione del playbook

Details

Il toolkit di automazione contiene in totale sei playbook. Ognuno di essi esegue blocchi di attività diversi e ha scopi diversi.

0-all_playbook.yml - execute playbooks from 1-4 in one playbook run.
1-ansible_requirements.yml - set up Ansible controller with required libs and collections.
2-linux_config.yml - execute Linux kernel configuration on Oracle DB servers.
3-ontap_config.yml - configure ONTAP svm/volumes/luns for Oracle database and grant DB server access to luns.
4-oracle_config.yml - install and configure Oracle on DB servers for grid infrastructure and create a container database.
5-destroy.yml - optional to undo the environment to dismantle all.

Esistono tre opzioni per eseguire i playbook con i seguenti comandi.

Eseguire tutti i playbook di distribuzione in un'unica esecuzione combinata.
```
ansible-playbook -i hosts 0-all_playbook.yml -u ec2-user -e @vars/vars.yml
```

Eseguire i playbook uno alla volta con la sequenza numerica da 1 a 4.

ansible-playbook -i hosts 1-ansible_requirements.yml -u ec2-user -e @vars/vars.yml

ansible-playbook -i hosts 2-linux_config.yml -u ec2-user -e @vars/vars.yml

ansible-playbook -i hosts 3-ontap_config.yml -u ec2-user -e @vars/vars.yml

ansible-playbook -i hosts 4-oracle_config.yml -u ec2-user -e @vars/vars.yml

Eseguire 0-all_playbook.yml con un tag.

ansible-playbook -i hosts 0-all_playbook.yml -u ec2-user -e @vars/vars.yml -t ansible_requirements

ansible-playbook -i hosts 0-all_playbook.yml -u ec2-user -e @vars/vars.yml -t linux_config

ansible-playbook -i hosts 0-all_playbook.yml -u ec2-user -e @vars/vars.yml -t ontap_config

ansible-playbook -i hosts 0-all_playbook.yml -u ec2-user -e @vars/vars.yml -t oracle_config

Annulla l'ambiente

ansible-playbook -i hosts 5-destroy.yml -u ec2-user -e @vars/vars.yml

Convalida post-esecuzione

Details

Dopo l'esecuzione del playbook, accedi al server Oracle DB come utente Oracle per verificare che l'infrastruttura Oracle Grid e il database siano stati creati correttamente. Di seguito è riportato un esempio di convalida del database Oracle sull'host ora_01.

Convalida del database del contenitore Oracle sull'istanza EC2

[admin@ansiblectl na_oracle_deploy_iscsi]$ ssh -i ora_01.pem ec2-user@172.30.15.40
Last login: Fri Dec  8 17:14:21 2023 from 10.61.180.18
[ec2-user@ip-172-30-15-40 ~]$ uname -a
Linux ip-172-30-15-40.ec2.internal 4.18.0-372.9.1.el8.x86_64 #1 SMP Fri Apr 15 22:12:19 EDT 2022 x86_64 x86_64 x86_64 GNU/Linux

[ec2-user@ip-172-30-15-40 ~]$ sudo su
[root@ip-172-30-15-40 ec2-user]# su - oracle
Last login: Fri Dec  8 16:25:52 UTC 2023 on pts/0
[oracle@ip-172-30-15-40 ~]$ sqlplus / as sysdba

SQL*Plus: Release 19.0.0.0.0 - Production on Fri Dec 8 18:18:20 2023
Version 19.18.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.


Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

SQL> select name, open_mode, log_mode from v$database;

NAME      OPEN_MODE            LOG_MODE
--------- -------------------- ------------
NTAP1     READ WRITE           ARCHIVELOG

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 NTAP1_PDB1                     READ WRITE NO
         4 NTAP1_PDB2                     READ WRITE NO
         5 NTAP1_PDB3                     READ WRITE NO
SQL> select name from v$datafile;

NAME
--------------------------------------------------------------------------------
+DATA/NTAP1/DATAFILE/system.257.1155055419
+DATA/NTAP1/DATAFILE/sysaux.258.1155055463
+DATA/NTAP1/DATAFILE/undotbs1.259.1155055489
+DATA/NTAP1/86B637B62FE07A65E053F706E80A27CA/DATAFILE/system.266.1155056241
+DATA/NTAP1/86B637B62FE07A65E053F706E80A27CA/DATAFILE/sysaux.267.1155056241
+DATA/NTAP1/DATAFILE/users.260.1155055489
+DATA/NTAP1/86B637B62FE07A65E053F706E80A27CA/DATAFILE/undotbs1.268.1155056241
+DATA/NTAP1/0C03AAFA7C6FD2E5E063280F1EACFBE0/DATAFILE/system.272.1155057059
+DATA/NTAP1/0C03AAFA7C6FD2E5E063280F1EACFBE0/DATAFILE/sysaux.273.1155057059
+DATA/NTAP1/0C03AAFA7C6FD2E5E063280F1EACFBE0/DATAFILE/undotbs1.271.1155057059
+DATA/NTAP1/0C03AAFA7C6FD2E5E063280F1EACFBE0/DATAFILE/users.275.1155057075

NAME
--------------------------------------------------------------------------------
+DATA/NTAP1/0C03AC0089ACD352E063280F1EAC12BD/DATAFILE/system.277.1155057075
+DATA/NTAP1/0C03AC0089ACD352E063280F1EAC12BD/DATAFILE/sysaux.278.1155057075
+DATA/NTAP1/0C03AC0089ACD352E063280F1EAC12BD/DATAFILE/undotbs1.276.1155057075
+DATA/NTAP1/0C03AC0089ACD352E063280F1EAC12BD/DATAFILE/users.280.1155057091
+DATA/NTAP1/0C03ACEABA54D386E063280F1EACE573/DATAFILE/system.282.1155057091
+DATA/NTAP1/0C03ACEABA54D386E063280F1EACE573/DATAFILE/sysaux.283.1155057091
+DATA/NTAP1/0C03ACEABA54D386E063280F1EACE573/DATAFILE/undotbs1.281.1155057091
+DATA/NTAP1/0C03ACEABA54D386E063280F1EACE573/DATAFILE/users.285.1155057105

19 rows selected.

SQL> select name from v$controlfile;

NAME
--------------------------------------------------------------------------------
+DATA/NTAP1/CONTROLFILE/current.261.1155055529
+LOGS/NTAP1/CONTROLFILE/current.256.1155055529

SQL> select member from v$logfile;

MEMBER
--------------------------------------------------------------------------------
+DATA/NTAP1/ONLINELOG/group_3.264.1155055531
+LOGS/NTAP1/ONLINELOG/group_3.259.1155055539
+DATA/NTAP1/ONLINELOG/group_2.263.1155055531
+LOGS/NTAP1/ONLINELOG/group_2.257.1155055539
+DATA/NTAP1/ONLINELOG/group_1.262.1155055531
+LOGS/NTAP1/ONLINELOG/group_1.258.1155055539

6 rows selected.

SQL> exit
Disconnected from Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

Convalida l'ascoltatore Oracle.

[oracle@ip-172-30-15-40 ~]$ lsnrctl status listener

LSNRCTL for Linux: Version 19.0.0.0.0 - Production on 08-DEC-2023 18:20:24

Copyright (c) 1991, 2022, Oracle.  All rights reserved.

Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=TCP)(HOST=ip-172-30-15-40.ec2.internal)(PORT=1521)))
STATUS of the LISTENER
------------------------
Alias                     LISTENER
Version                   TNSLSNR for Linux: Version 19.0.0.0.0 - Production
Start Date                08-DEC-2023 16:26:09
Uptime                    0 days 1 hr. 54 min. 14 sec
Trace Level               off
Security                  ON: Local OS Authentication
SNMP                      OFF
Listener Parameter File   /u01/app/oracle/product/19.0.0/grid/network/admin/listener.ora
Listener Log File         /u01/app/oracle/diag/tnslsnr/ip-172-30-15-40/listener/alert/log.xml
Listening Endpoints Summary...
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=ip-172-30-15-40.ec2.internal)(PORT=1521)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=EXTPROC1521)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcps)(HOST=ip-172-30-15-40.ec2.internal)(PORT=5500))(Security=(my_wallet_directory=/u01/app/oracle/product/19.0.0/NTAP1/admin/NTAP1/xdb_wallet))(Presentation=HTTP)(Session=RAW))
Services Summary...
Service "+ASM" has 1 instance(s).
  Instance "+ASM", status READY, has 1 handler(s) for this service...
Service "+ASM_DATA" has 1 instance(s).
  Instance "+ASM", status READY, has 1 handler(s) for this service...
Service "+ASM_LOGS" has 1 instance(s).
  Instance "+ASM", status READY, has 1 handler(s) for this service...
Service "0c03aafa7c6fd2e5e063280f1eacfbe0.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "0c03ac0089acd352e063280f1eac12bd.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "0c03aceaba54d386e063280f1eace573.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "NTAP1.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "NTAP1XDB.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "ntap1_pdb1.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "ntap1_pdb2.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "ntap1_pdb3.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
The command completed successfully

Convalidare l'infrastruttura di rete e le risorse create.

[oracle@ip-172-30-15-40 ~]$ asm
[oracle@ip-172-30-15-40 ~]$ crsctl check has
CRS-4638: Oracle High Availability Services is online
[oracle@ip-172-30-15-40 ~]$ crsctl stat res -t
--------------------------------------------------------------------------------
Name           Target  State        Server                   State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.DATA.dg
               ONLINE  ONLINE       ip-172-30-15-40          STABLE
ora.LISTENER.lsnr
               ONLINE  ONLINE       ip-172-30-15-40          STABLE
ora.LOGS.dg
               ONLINE  ONLINE       ip-172-30-15-40          STABLE
ora.asm
               ONLINE  ONLINE       ip-172-30-15-40          Started,STABLE
ora.ons
               OFFLINE OFFLINE      ip-172-30-15-40          STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.cssd
      1        ONLINE  ONLINE       ip-172-30-15-40          STABLE
ora.diskmon
      1        OFFLINE OFFLINE                               STABLE
ora.driver.afd
      1        ONLINE  ONLINE       ip-172-30-15-40          STABLE
ora.evmd
      1        ONLINE  ONLINE       ip-172-30-15-40          STABLE
ora.ntap1.db
      1        ONLINE  ONLINE       ip-172-30-15-40          Open,HOME=/u01/app/o
                                                             racle/product/19.0.0
                                                             /NTAP1,STABLE
--------------------------------------------------------------------------------

Convalida Oracle ASM.

[oracle@ip-172-30-15-40 ~]$ asmcmd
ASMCMD> lsdg
State    Type    Rebal  Sector  Logical_Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB  Usable_file_MB  Offline_disks  Voting_files  Name
MOUNTED  EXTERN  N         512             512   4096  4194304    163840   155376                0          155376              0             N  DATA/
MOUNTED  EXTERN  N         512             512   4096  4194304     81920    80972                0           80972              0             N  LOGS/
ASMCMD> lsdsk
Path
AFD:ORA_01_DAT1_01
AFD:ORA_01_DAT1_03
AFD:ORA_01_DAT2_02
AFD:ORA_01_DAT2_04
AFD:ORA_01_LOGS_01
AFD:ORA_01_LOGS_02
ASMCMD> afd_state
ASMCMD-9526: The AFD state is 'LOADED' and filtering is 'ENABLED' on host 'ip-172-30-15-40.ec2.internal'
ASMCMD> exit

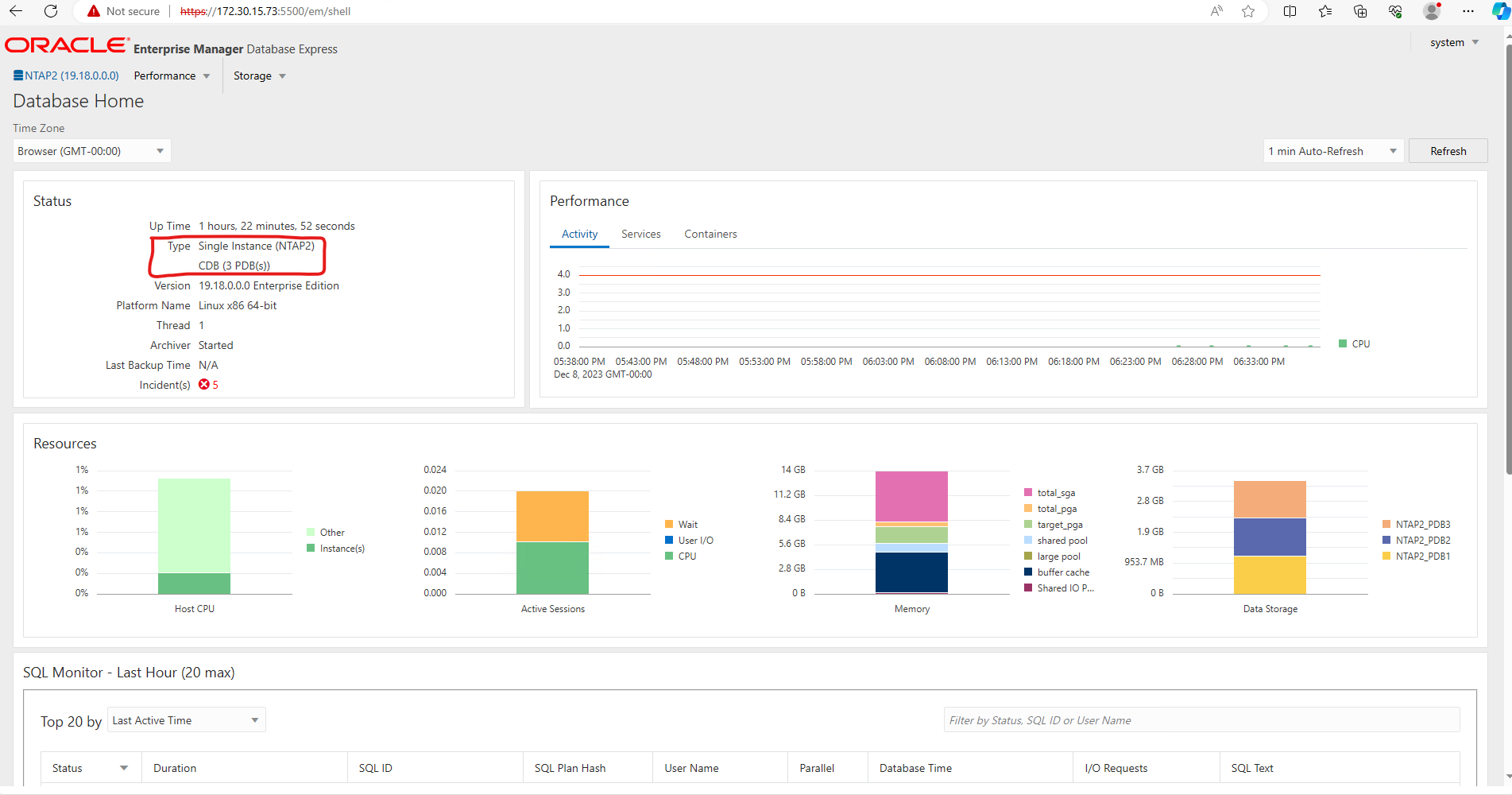

Accedi a Oracle Enterprise Manager Express per convalidare il database.

Backup, ripristino e clonazione di Oracle con SnapCenter

Details

Fare riferimento a TR-4979"Oracle semplificato e autogestito in VMware Cloud su AWS con FSx ONTAP montato su guest" sezione Oracle backup, restore, and clone with SnapCenter per i dettagli sulla configurazione SnapCenter e sull'esecuzione dei flussi di lavoro di backup, ripristino e clonazione del database.

Dove trovare ulteriori informazioni

Per saperne di più sulle informazioni descritte nel presente documento, consultare i seguenti documenti e/o siti web:

Amazon FSx ONTAP

"https://aws.amazon.com/fsx/netapp-ontap/"
Amazon EC2

https://aws.amazon.com/pm/ec2/?trk=36c6da98-7b20-48fa-8225-4784bced9843&sc_channel=ps&s_kwcid=AL!4422!3!467723097970!e!!g!!aws%20ec2&ef_id=Cj0KCQiA54KfBhCKARIsAJzSrdqwQrghn6I71jiWzSeaT9Uh1-vY-VfhJixF-xnv5rWwn2S7RqZOTQ0aAh7eEALw_wcB:G:s&s_kwcid=AL!4422!3!467723097970!e!!g!!aws%20ec2
Installazione di Oracle Grid Infrastructure per un server autonomo con una nuova installazione del database

"https://docs.oracle.com/en/database/oracle/oracle-database/19/ladbi/installing-oracle-grid-infrastructure-for-a-standalone-server-with-a-new-database-installation.html#GUID-0B1CEE8C-C893-46AA-8A6A-7B5FAAEC72B3"
Installazione e configurazione del database Oracle tramite file di risposta

"https://docs.oracle.com/en/database/oracle/oracle-database/19/ladbi/installing-and-configuring-oracle-database-using-response-files.html#GUID-D53355E9-E901-4224-9A2A-B882070EDDF7"
Utilizzare Red Hat Enterprise Linux 8.2 con ONTAP

"https://docs.netapp.com/us-en/ontap-sanhost/hu_rhel_82.html#all-san-array-configurations"

TR-4986: Distribuzione Oracle semplificata e automatizzata su Amazon FSx ONTAP con iSCSI

Creating your file...

Scopo

Pubblico

Ambiente di test e convalida della soluzione

Architettura

Componenti hardware e software

Configurazione del database Oracle nell'ambiente di laboratorio

Fattori chiave per la considerazione dell'implementazione

Distribuzione della soluzione

Prerequisiti per la distribuzione

File dei parametri di automazione

Configurazione dei file dei parametri

Esecuzione del playbook

Convalida post-esecuzione

Backup, ripristino e clonazione di Oracle con SnapCenter

Dove trovare ulteriori informazioni
