TR-4979: Oracle semplificato e autogestito in VMware Cloud su AWS con FSx ONTAP montato su guest

08/18/2025 Collaboratori

PDF

Allen Cao, Niyaz Mohamed, NetApp

Questa soluzione fornisce una panoramica e dettagli per la distribuzione e la protezione di Oracle in VMware Cloud in AWS con FSx ONTAP come storage del database primario e database Oracle configurato in ReStart autonomo utilizzando asm come gestore dei volumi.

Scopo

Da decenni le aziende utilizzano Oracle su VMware nei data center privati. VMware Cloud (VMC) su AWS offre una soluzione immediata per portare il software Software-Defined Data Center (SDDC) di classe enterprise di VMware sull'infrastruttura bare-metal dedicata ed elastica di AWS Cloud. AWS FSx ONTAP offre storage premium a VMC SDDC e un data fabric che consente ai clienti di eseguire applicazioni business-critical come Oracle in ambienti cloud privati, pubblici e ibridi basati su vSphere, con accesso ottimizzato ai servizi AWS. Che si tratti di un carico di lavoro Oracle nuovo o esistente, VMC su AWS fornisce un ambiente Oracle familiare, semplificato e autogestito su VMware con tutti i vantaggi del cloud AWS, delegando al contempo a VMware tutta la gestione e l'ottimizzazione della piattaforma.

Questa documentazione illustra la distribuzione e la protezione di un database Oracle in un ambiente VMC con Amazon FSx ONTAP come storage del database primario. Il database Oracle può essere distribuito su VMC su storage FSx come LUN montate direttamente su guest VM o dischi datastore VMware VMDK montati su NFS. Questo rapporto tecnico si concentra sulla distribuzione del database Oracle come storage FSx montato direttamente sugli ospiti nelle VM nel cluster VMC con il protocollo iSCSI e Oracle ASM. Mostreremo inoltre come utilizzare lo strumento NetApp SnapCenter UI per eseguire il backup, il ripristino e la clonazione di un database Oracle per lo sviluppo/test o altri casi d'uso per operazioni di database efficienti in termini di storage nella VMC su AWS.

Questa soluzione affronta i seguenti casi d'uso:

Distribuzione del database Oracle in VMC su AWS con Amazon FSx ONTAP come storage del database primario

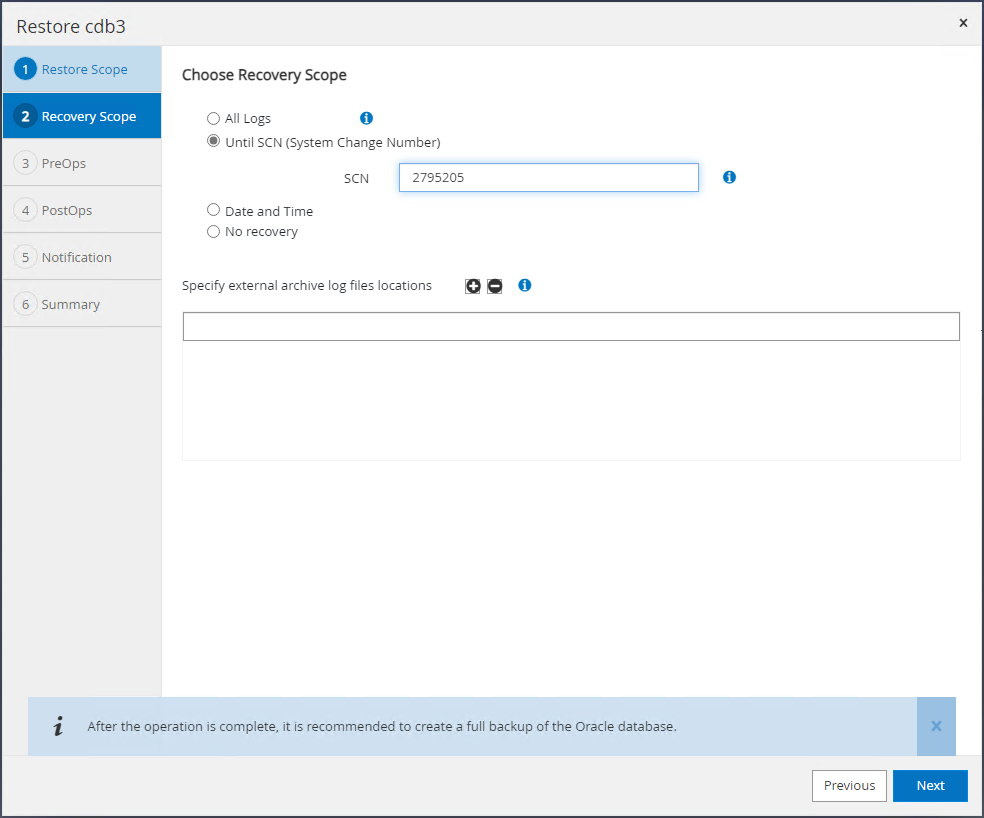

Backup e ripristino del database Oracle in VMC su AWS utilizzando lo strumento NetApp SnapCenter
Clone del database Oracle per sviluppo/test o altri casi d'uso in VMC su AWS utilizzando lo strumento NetApp SnapCenter

Pubblico

Questa soluzione è destinata alle seguenti persone:

Un DBA che vorrebbe distribuire Oracle in VMC su AWS con Amazon FSx ONTAP
Un architetto di soluzioni di database che vorrebbe testare i carichi di lavoro Oracle in VMC sul cloud AWS
Un amministratore di storage che desidera distribuire e gestire un database Oracle distribuito su VMC su AWS con Amazon FSx ONTAP
Un proprietario di un'applicazione che vorrebbe creare un database Oracle in VMC sul cloud AWS

Ambiente di test e convalida della soluzione

I test e la convalida di questa soluzione sono stati eseguiti in un ambiente di laboratorio con VMC su AWS che potrebbe non corrispondere all'ambiente di distribuzione finale. Per ulteriori informazioni, consultare la sezione Fattori chiave per la considerazione dell'implementazione .

Architettura

Questa immagine fornisce un quadro dettagliato della configurazione di distribuzione di Oracle nel cloud pubblico AWS con iSCSI e ASM.

Componenti hardware e software

Hardware

Archiviazione FSx ONTAP

Versione attuale offerta da AWS

Un cluster FSx ONTAP HA nella stessa VPC e zona di disponibilità della VMC

Cluster VMC SDDC

Nodo singolo Amazon EC2 i3.metal/CPU Intel Xeon E5-2686, 36 core/512G RAM

10,37 TB di spazio di archiviazione vSAN

Software

RedHat Linux

Kernel RHEL-8.6, 4.18.0-372.9.1.el8.x86_64

Abbonamento RedHat distribuito per i test

Server Windows

Standard 2022, 10.0.20348 Build 20348

Hosting del server SnapCenter

Infrastruttura Oracle Grid

Versione 19.18

Patch RU applicata p34762026_190000_Linux-x86-64.zip

Database Oracle

Versione 19.18

Patch RU applicata p34765931_190000_Linux-x86-64.zip

Oracle OPatch

Versione 12.2.0.1.36

Ultima patch p6880880_190000_Linux-x86-64.zip

Server SnapCenter

Versione 4.9P1

Distribuzione del gruppo di lavoro

BlueXP backup and recovery per VM

Versione 1.0

Distribuito come VM del plugin ova vSphere

VMware vSphere

Versione 8.0.1.00300

VMware Tools, versione: 11365 - Linux, 12352 - Windows

Apri JDK

Versione java-1.8.0-openjdk.x86_64

Requisiti del plugin SnapCenter sulle VM DB

Configurazione del database Oracle in VMC su AWS

Server

Banca dati

Archiviazione DB

ora_01

cdb1(cdb1_pdb1,cdb1_pdb2,cdb1_pdb3)

Archivio dati VMDK su FSx ONTAP

ora_01

cdb2(cdb2_pdb)

Archivio dati VMDK su FSx ONTAP

ora_02

cdb3(cdb3_pdb1,cdb3_pdb2,cdb3_pdb3)

FSx ONTAP montato direttamente dall'ospite

ora_02

cdb4(cdb4_pdb)

FSx ONTAP montato direttamente dall'ospite

Fattori chiave per la considerazione dell'implementazione

Connettività da FSx a VMC. Quando distribuisci il tuo SDDC su VMware Cloud su AWS, questo viene creato all'interno di un account AWS e di una VPC dedicata alla tua organizzazione e gestita da VMware. È inoltre necessario connettere l'SDDC a un account AWS di tua proprietà, denominato account AWS del cliente. Questa connessione consente al tuo SDDC di accedere ai servizi AWS appartenenti al tuo account cliente. FSx ONTAP è un servizio AWS distribuito nel tuo account cliente. Una volta che VMC SDDC è connesso al tuo account cliente, lo storage FSx è disponibile per le VM in VMC SDDC per il montaggio guest diretto.
Distribuzione di cluster HA di storage FSx a zona singola o multizona. In questi test e convalide, abbiamo distribuito un cluster FSx HA in una singola zona di disponibilità AWS. NetApp consiglia inoltre di distribuire FSx ONTAP e VMware Cloud su AWS nella stessa zona di disponibilità per ottenere prestazioni migliori ed evitare costi di trasferimento dati tra zone di disponibilità.
Dimensionamento del cluster di archiviazione FSx. Un file system di storage Amazon FSx ONTAP fornisce fino a 160.000 IOPS SSD raw, fino a 4 GBps di throughput e una capacità massima di 192 TiB. Tuttavia, è possibile dimensionare il cluster in termini di IOPS forniti, velocità effettiva e limite di archiviazione (minimo 1.024 GiB) in base alle esigenze effettive al momento della distribuzione. La capacità può essere regolata dinamicamente al volo senza compromettere la disponibilità dell'applicazione.
Layout dei dati e dei log di Oracle. Nei nostri test e nelle nostre convalide, abbiamo distribuito due gruppi di dischi ASM rispettivamente per i dati e i log. All'interno del gruppo di dischi asm +DATA, abbiamo predisposto quattro LUN in un volume di dati. All'interno del gruppo di dischi asm +LOGS, abbiamo predisposto due LUN in un volume di registro. In generale, più LUN disposte all'interno di un volume Amazon FSx ONTAP garantiscono prestazioni migliori.
Configurazione iSCSI. Le VM del database in VMC SDDC si connettono allo storage FSx tramite il protocollo iSCSI. È importante valutare il requisito di throughput I/O di picco del database Oracle analizzando attentamente il report Oracle AWR per determinare i requisiti di throughput del traffico iSCSI e dell'applicazione. NetApp consiglia inoltre di allocare quattro connessioni iSCSI a entrambi gli endpoint iSCSI FSx con multipath configurato correttamente.
Livello di ridondanza di Oracle ASM da utilizzare per ogni gruppo di dischi Oracle ASM creato. Poiché FSx ONTAP esegue già il mirroring dello storage a livello di cluster FSx, è necessario utilizzare la ridondanza esterna, il che significa che l'opzione non consente a Oracle ASM di eseguire il mirroring del contenuto del gruppo di dischi.
Backup del database. NetApp fornisce una suite SnapCenter software per il backup, il ripristino e la clonazione del database con un'interfaccia utente intuitiva. NetApp consiglia di implementare tale strumento di gestione per ottenere un backup SnapShot rapido (meno di un minuto), un ripristino rapido del database (in pochi minuti) e una clonazione del database.

Distribuzione della soluzione

Le sezioni seguenti forniscono procedure dettagliate per la distribuzione di Oracle 19c in VMC su AWS con storage FSx ONTAP montato direttamente sulla VM DB in un singolo nodo. Riavviare la configurazione con Oracle ASM come gestore dei volumi del database.

Prerequisiti per la distribuzione

Details

Per la distribuzione sono richiesti i seguenti prerequisiti.

È stato creato un data center definito dal software (SDDC) utilizzando VMware Cloud su AWS. Per istruzioni dettagliate su come creare un SDDC in VMC, fare riferimento alla documentazione VMware"Introduzione a VMware Cloud su AWS"
È stato configurato un account AWS e sono stati creati i segmenti di rete e VPC necessari all'interno del tuo account AWS. L'account AWS è collegato al tuo VMC SDDC.
Dalla console AWS EC2, distribuzione di cluster HA di storage Amazon FSx ONTAP per ospitare i volumi del database Oracle. Se non hai familiarità con la distribuzione dell'archiviazione FSx, consulta la documentazione"Creazione di file system FSx ONTAP" per istruzioni dettagliate.
Il passaggio precedente può essere eseguito utilizzando il seguente toolkit di automazione Terraform, che crea un'istanza EC2 come host jump per SDDC nell'accesso VMC tramite SSH e un file system FSx. Prima dell'esecuzione, rivedere attentamente le istruzioni e modificare le variabili in base all'ambiente.
```
git clone https://github.com/NetApp-Automation/na_aws_fsx_ec2_deploy.git
```
Crea VM in VMware SDDC su AWS per ospitare il tuo ambiente Oracle da distribuire in VMC. Nella nostra dimostrazione, abbiamo creato due VM Linux come server Oracle DB, un server Windows per il server SnapCenter e un server Linux opzionale come controller Ansible per l'installazione o la configurazione automatizzata di Oracle, se desiderato. Di seguito è riportata un'istantanea dell'ambiente di laboratorio per la convalida della soluzione.
Facoltativamente, NetApp fornisce anche diversi toolkit di automazione per eseguire la distribuzione e la configurazione di Oracle, ove applicabile.

Assicurati di aver allocato almeno 50 G nel volume root di Oracle VM per avere spazio sufficiente per organizzare i file di installazione di Oracle.

Configurazione del kernel della VM DB

Details

Una volta soddisfatti i prerequisiti, accedi alla Oracle VM come utente amministratore tramite SSH e digita sudo come utente root per configurare il kernel Linux per l'installazione di Oracle. I file di installazione di Oracle possono essere archiviati in un bucket AWS S3 e trasferiti nella VM.

Creare una directory di staging /tmp/archive cartella e impostare il 777 permesso.
```
mkdir /tmp/archive
```
```
chmod 777 /tmp/archive
```

Scaricare e mettere in scena i file di installazione binaria di Oracle e altri file rpm richiesti su /tmp/archive elenco.

Vedere il seguente elenco di file di installazione da indicare in /tmp/archive sulla VM del database.

[admin@ora_02 ~]$ ls -l /tmp/archive/
total 10539364
-rw-rw-r--. 1 admin  admin         19112 Oct  4 17:04 compat-libcap1-1.10-7.el7.x86_64.rpm
-rw-rw-r--. 1 admin  admin    3059705302 Oct  4 17:10 LINUX.X64_193000_db_home.zip
-rw-rw-r--. 1 admin  admin    2889184573 Oct  4 17:11 LINUX.X64_193000_grid_home.zip
-rw-rw-r--. 1 admin  admin        589145 Oct  4 17:04 netapp_linux_unified_host_utilities-7-1.x86_64.rpm
-rw-rw-r--. 1 admin  admin         31828 Oct  4 17:04 oracle-database-preinstall-19c-1.0-2.el8.x86_64.rpm
-rw-rw-r--. 1 admin  admin    2872741741 Oct  4 17:12 p34762026_190000_Linux-x86-64.zip
-rw-rw-r--. 1 admin  admin    1843577895 Oct  4 17:13 p34765931_190000_Linux-x86-64.zip
-rw-rw-r--. 1 admin  admin     124347218 Oct  4 17:13 p6880880_190000_Linux-x86-64.zip
-rw-rw-r--. 1 admin  admin        257136 Oct  4 17:04 policycoreutils-python-utils-2.9-9.el8.noarch.rpm
[admin@ora_02 ~]$

Installare Oracle 19c preinstall RPM, che soddisfa la maggior parte dei requisiti di configurazione del kernel.
```
yum install /tmp/archive/oracle-database-preinstall-19c-1.0-2.el8.x86_64.rpm
```

Scarica e installa il file mancante compat-libcap1 in Linux 8.

yum install /tmp/archive/compat-libcap1-1.10-7.el7.x86_64.rpm

Da NetApp, scarica e installa le utility host NetApp .

yum install /tmp/archive/netapp_linux_unified_host_utilities-7-1.x86_64.rpm

Installare policycoreutils-python-utils .

yum install /tmp/archive/policycoreutils-python-utils-2.9-9.el8.noarch.rpm

Installare la versione 1.8 di Open JDK.
```
yum install java-1.8.0-openjdk.x86_64
```
Installare le utilità dell'iniziatore iSCSI.
```
yum install iscsi-initiator-utils
```
Installa sg3_utils.
```
yum install sg3_utils
```
Installa device-mapper-multipath.
```
yum install device-mapper-multipath
```

Disattiva le pagine enormi trasparenti nel sistema attuale.

echo never > /sys/kernel/mm/transparent_hugepage/enabled

echo never > /sys/kernel/mm/transparent_hugepage/defrag

Aggiungere le seguenti righe in /etc/rc.local disabilitare transparent_hugepage dopo il riavvio.

vi /etc/rc.local

  # Disable transparent hugepages
          if test -f /sys/kernel/mm/transparent_hugepage/enabled; then
            echo never > /sys/kernel/mm/transparent_hugepage/enabled
          fi
          if test -f /sys/kernel/mm/transparent_hugepage/defrag; then
            echo never > /sys/kernel/mm/transparent_hugepage/defrag
          fi

Disabilitare selinux modificando SELINUX=enforcing A SELINUX=disabled . Per rendere effettiva la modifica è necessario riavviare l'host.
```
vi /etc/sysconfig/selinux
```

Aggiungere le seguenti righe a limit.conf per impostare il limite del descrittore di file e la dimensione dello stack.

vi /etc/security/limits.conf

*               hard    nofile          65536
*               soft    stack           10240

Aggiungere spazio di swap alla VM DB se non è configurato alcuno spazio di swap con questa istruzione:"Come posso allocare memoria da utilizzare come spazio di swap in un'istanza Amazon EC2 utilizzando un file di swap?" La quantità esatta di spazio da aggiungere dipende dalla dimensione della RAM, fino a 16 GB.
Modifica node.session.timeo.replacement_timeout nel iscsi.conf file di configurazione da 120 a 5 secondi.
```
vi /etc/iscsi/iscsid.conf
```
Abilitare e avviare il servizio iSCSI sull'istanza EC2.
```
systemctl enable iscsid
```
```
systemctl start iscsid
```
Recupera l'indirizzo dell'iniziatore iSCSI da utilizzare per la mappatura LUN del database.
```
cat /etc/iscsi/initiatorname.iscsi
```
Aggiungere i gruppi asm per l'utente di gestione asm (Oracle).
```
groupadd asmadmin
```
```
groupadd asmdba
```
```
groupadd asmoper
```
Modificare l'utente Oracle per aggiungere gruppi ASM come gruppi secondari (l'utente Oracle avrebbe dovuto essere creato dopo l'installazione di Oracle Preinstall RPM).
```
usermod -a -G asmadmin oracle
```
```
usermod -a -G asmdba oracle
```
```
usermod -a -G asmoper oracle
```
Arrestare e disattivare il firewall Linux se è attivo.
```
systemctl stop firewalld
```
```
systemctl disable firewalld
```
Abilita sudo senza password per l'utente amministratore rimuovendo il commento # %wheel ALL=(ALL) NOPASSWD: ALL riga nel file /etc/sudoers. Cambiare i permessi del file per effettuare la modifica.
```
chmod 640 /etc/sudoers
```
```
vi /etc/sudoers
```
```
chmod 440 /etc/sudoers
```
Riavviare l'istanza EC2.

Fornire e mappare le LUN FSx ONTAP alla VM del database

Details

Eseguire il provisioning di tre volumi dalla riga di comando effettuando l'accesso al cluster FSx come utente fsxadmin tramite ssh e l'IP di gestione del cluster FSx. Creare LUN all'interno dei volumi per ospitare i file binari, di dati e di registro del database Oracle.

Accedere al cluster FSx tramite SSH come utente fsxadmin.
```
ssh fsxadmin@10.49.0.74
```

Eseguire il seguente comando per creare un volume per il binario Oracle.

vol create -volume ora_02_biny -aggregate aggr1 -size 50G -state online  -type RW -snapshot-policy none -tiering-policy snapshot-only

Eseguire il seguente comando per creare un volume per i dati Oracle.

vol create -volume ora_02_data -aggregate aggr1 -size 100G -state online  -type RW -snapshot-policy none -tiering-policy snapshot-only

Eseguire il seguente comando per creare un volume per i log di Oracle.

vol create -volume ora_02_logs -aggregate aggr1 -size 100G -state online  -type RW -snapshot-policy none -tiering-policy snapshot-only

Convalidare i volumi creati.

vol show ora*

Output del comando:

FsxId0c00cec8dad373fd1::> vol show ora*
Vserver   Volume       Aggregate    State      Type       Size  Available Used%
--------- ------------ ------------ ---------- ---- ---------- ---------- -----
nim       ora_02_biny  aggr1        online     RW         50GB    22.98GB   51%
nim       ora_02_data  aggr1        online     RW        100GB    18.53GB   80%
nim       ora_02_logs  aggr1        online     RW         50GB     7.98GB   83%

Creare un LUN binario all'interno del volume binario del database.

lun create -path /vol/ora_02_biny/ora_02_biny_01 -size 40G -ostype linux

Creare LUN di dati all'interno del volume di dati del database.

lun create -path /vol/ora_02_data/ora_02_data_01 -size 20G -ostype linux

lun create -path /vol/ora_02_data/ora_02_data_02 -size 20G -ostype linux

lun create -path /vol/ora_02_data/ora_02_data_03 -size 20G -ostype linux

lun create -path /vol/ora_02_data/ora_02_data_04 -size 20G -ostype linux

Creare LUN di registro all'interno del volume dei registri del database.

lun create -path /vol/ora_02_logs/ora_02_logs_01 -size 40G -ostype linux

lun create -path /vol/ora_02_logs/ora_02_logs_02 -size 40G -ostype linux

Creare un igroup per l'istanza EC2 con l'iniziatore recuperato dal passaggio 14 della configurazione del kernel EC2 sopra.
```
igroup create -igroup ora_02 -protocol iscsi -ostype linux -initiator iqn.1994-05.com.redhat:f65fed7641c2
```

Mappare i LUN sull'igroup creato sopra. Incrementare l'ID LUN in sequenza per ogni LUN aggiuntivo.

lun map -path /vol/ora_02_biny/ora_02_biny_01 -igroup ora_02 -vserver svm_ora -lun-id 0
lun map -path /vol/ora_02_data/ora_02_data_01 -igroup ora_02 -vserver svm_ora -lun-id 1
lun map -path /vol/ora_02_data/ora_02_data_02 -igroup ora_02 -vserver svm_ora -lun-id 2
lun map -path /vol/ora_02_data/ora_02_data_03 -igroup ora_02 -vserver svm_ora -lun-id 3
lun map -path /vol/ora_02_data/ora_02_data_04 -igroup ora_02 -vserver svm_ora -lun-id 4
lun map -path /vol/ora_02_logs/ora_02_logs_01 -igroup ora_02 -vserver svm_ora -lun-id 5
lun map -path /vol/ora_02_logs/ora_02_logs_02 -igroup ora_02 -vserver svm_ora -lun-id 6

Convalidare la mappatura LUN.

mapping show

Si prevede che ciò restituisca:

FsxId0c00cec8dad373fd1::> mapping show
  (lun mapping show)
Vserver    Path                                      Igroup   LUN ID  Protocol
---------- ----------------------------------------  -------  ------  --------
nim        /vol/ora_02_biny/ora_02_u01_01            ora_02        0  iscsi
nim        /vol/ora_02_data/ora_02_u02_01            ora_02        1  iscsi
nim        /vol/ora_02_data/ora_02_u02_02            ora_02        2  iscsi
nim        /vol/ora_02_data/ora_02_u02_03            ora_02        3  iscsi
nim        /vol/ora_02_data/ora_02_u02_04            ora_02        4  iscsi
nim        /vol/ora_02_logs/ora_02_u03_01            ora_02        5  iscsi
nim        /vol/ora_02_logs/ora_02_u03_02            ora_02        6  iscsi

Configurazione dell'archiviazione DB VM

Details

Ora, importa e configura lo storage FSx ONTAP per l'infrastruttura Oracle Grid e l'installazione del database sulla VM del database VMC.

Accedere alla VM del database tramite SSH come utente amministratore utilizzando Putty dal jump server di Windows.
Scopri gli endpoint iSCSI FSx utilizzando l'indirizzo IP iSCSI SVM. Modifica l'indirizzo del portale specifico del tuo ambiente.
```
sudo iscsiadm iscsiadm --mode discovery --op update --type sendtargets --portal 10.49.0.12
```

Stabilire sessioni iSCSI effettuando l'accesso a ciascuna destinazione.

sudo iscsiadm --mode node -l all

L'output previsto dal comando è:

[ec2-user@ip-172-30-15-58 ~]$ sudo iscsiadm --mode node -l all
Logging in to [iface: default, target: iqn.1992-08.com.netapp:sn.1f795e65c74911edb785affbf0a2b26e:vs.3, portal: 10.49.0.12,3260]
Logging in to [iface: default, target: iqn.1992-08.com.netapp:sn.1f795e65c74911edb785affbf0a2b26e:vs.3, portal: 10.49.0.186,3260]
Login to [iface: default, target: iqn.1992-08.com.netapp:sn.1f795e65c74911edb785affbf0a2b26e:vs.3, portal: 10.49.0.12,3260] successful.
Login to [iface: default, target: iqn.1992-08.com.netapp:sn.1f795e65c74911edb785affbf0a2b26e:vs.3, portal: 10.49.0.186,3260] successful.

Visualizza e convalida un elenco di sessioni iSCSI attive.

sudo iscsiadm --mode session

Restituisce le sessioni iSCSI.

[ec2-user@ip-172-30-15-58 ~]$ sudo iscsiadm --mode session
tcp: [1] 10.49.0.186:3260,1028 iqn.1992-08.com.netapp:sn.545a38bf06ac11ee8503e395ab90d704:vs.3 (non-flash)
tcp: [2] 10.49.0.12:3260,1029 iqn.1992-08.com.netapp:sn.545a38bf06ac11ee8503e395ab90d704:vs.3 (non-flash)

Verificare che i LUN siano stati importati nell'host.

sudo sanlun lun show

Verrà restituito un elenco di Oracle LUN da FSx.

[admin@ora_02 ~]$ sudo sanlun lun show
controller(7mode/E-Series)/                                                  device          host                  lun
vserver(cDOT/FlashRay)        lun-pathname                                   filename        adapter    protocol   size    product
-------------------------------------------------------------------------------------------------------------------------------
nim                           /vol/ora_02_logs/ora_02_u03_02                 /dev/sdo        host34     iSCSI      20g     cDOT
nim                           /vol/ora_02_logs/ora_02_u03_01                 /dev/sdn        host34     iSCSI      20g     cDOT
nim                           /vol/ora_02_data/ora_02_u02_04                 /dev/sdm        host34     iSCSI      20g     cDOT
nim                           /vol/ora_02_data/ora_02_u02_03                 /dev/sdl        host34     iSCSI      20g     cDOT
nim                           /vol/ora_02_data/ora_02_u02_02                 /dev/sdk        host34     iSCSI      20g     cDOT
nim                           /vol/ora_02_data/ora_02_u02_01                 /dev/sdj        host34     iSCSI      20g     cDOT
nim                           /vol/ora_02_biny/ora_02_u01_01                 /dev/sdi        host34     iSCSI      40g     cDOT
nim                           /vol/ora_02_logs/ora_02_u03_02                 /dev/sdh        host33     iSCSI      20g     cDOT
nim                           /vol/ora_02_logs/ora_02_u03_01                 /dev/sdg        host33     iSCSI      20g     cDOT
nim                           /vol/ora_02_data/ora_02_u02_04                 /dev/sdf        host33     iSCSI      20g     cDOT
nim                           /vol/ora_02_data/ora_02_u02_03                 /dev/sde        host33     iSCSI      20g     cDOT
nim                           /vol/ora_02_data/ora_02_u02_02                 /dev/sdd        host33     iSCSI      20g     cDOT
nim                           /vol/ora_02_data/ora_02_u02_01                 /dev/sdc        host33     iSCSI      20g     cDOT
nim                           /vol/ora_02_biny/ora_02_u01_01                 /dev/sdb        host33     iSCSI      40g     cDOT

Configurare il multipath.conf file con le seguenti voci predefinite e della blacklist.

sudo vi /etc/multipath.conf

Aggiungere le seguenti voci:

defaults {
    find_multipaths yes
    user_friendly_names yes
}

blacklist {
    devnode "^(ram|raw|loop|fd|md|dm-|sr|scd|st)[0-9]*"
    devnode "^hd[a-z]"
    devnode "^cciss.*"
}

Avviare il servizio multipath.

sudo systemctl start multipathd

Ora i dispositivi multipath appaiono nel /dev/mapper elenco.

[ec2-user@ip-172-30-15-58 ~]$ ls -l /dev/mapper
total 0
lrwxrwxrwx 1 root root       7 Mar 21 20:13 3600a09806c574235472455534e68512d -> ../dm-0
lrwxrwxrwx 1 root root       7 Mar 21 20:13 3600a09806c574235472455534e685141 -> ../dm-1
lrwxrwxrwx 1 root root       7 Mar 21 20:13 3600a09806c574235472455534e685142 -> ../dm-2
lrwxrwxrwx 1 root root       7 Mar 21 20:13 3600a09806c574235472455534e685143 -> ../dm-3
lrwxrwxrwx 1 root root       7 Mar 21 20:13 3600a09806c574235472455534e685144 -> ../dm-4
lrwxrwxrwx 1 root root       7 Mar 21 20:13 3600a09806c574235472455534e685145 -> ../dm-5
lrwxrwxrwx 1 root root       7 Mar 21 20:13 3600a09806c574235472455534e685146 -> ../dm-6
crw------- 1 root root 10, 236 Mar 21 18:19 control

Accedi al cluster FSx ONTAP come utente fsxadmin tramite SSH per recuperare il numero seriale esadecimale per ogni LUN che inizia con 6c574xxx…; il numero esadecimale inizia con 3600a0980, che è l'ID del fornitore AWS.

lun show -fields serial-hex

e restituire come segue:

FsxId02ad7bf3476b741df::> lun show -fields serial-hex
vserver path                            serial-hex
------- ------------------------------- ------------------------
svm_ora /vol/ora_02_biny/ora_02_biny_01 6c574235472455534e68512d
svm_ora /vol/ora_02_data/ora_02_data_01 6c574235472455534e685141
svm_ora /vol/ora_02_data/ora_02_data_02 6c574235472455534e685142
svm_ora /vol/ora_02_data/ora_02_data_03 6c574235472455534e685143
svm_ora /vol/ora_02_data/ora_02_data_04 6c574235472455534e685144
svm_ora /vol/ora_02_logs/ora_02_logs_01 6c574235472455534e685145
svm_ora /vol/ora_02_logs/ora_02_logs_02 6c574235472455534e685146
7 entries were displayed.

Aggiorna il /dev/multipath.conf file per aggiungere un nome di facile utilizzo per il dispositivo multipath.

sudo vi /etc/multipath.conf

con le seguenti voci:

multipaths {
        multipath {
                wwid            3600a09806c574235472455534e68512d
                alias           ora_02_biny_01
        }
        multipath {
                wwid            3600a09806c574235472455534e685141
                alias           ora_02_data_01
        }
        multipath {
                wwid            3600a09806c574235472455534e685142
                alias           ora_02_data_02
        }
        multipath {
                wwid            3600a09806c574235472455534e685143
                alias           ora_02_data_03
        }
        multipath {
                wwid            3600a09806c574235472455534e685144
                alias           ora_02_data_04
        }
        multipath {
                wwid            3600a09806c574235472455534e685145
                alias           ora_02_logs_01
        }
        multipath {
                wwid            3600a09806c574235472455534e685146
                alias           ora_02_logs_02
        }
}

Riavviare il servizio multipath per verificare che i dispositivi in /dev/mapper sono stati modificati in nomi LUN anziché in ID esadecimali seriali.

sudo systemctl restart multipathd

Controllo /dev/mapper per tornare come segue:

[ec2-user@ip-172-30-15-58 ~]$ ls -l /dev/mapper
total 0
crw------- 1 root root 10, 236 Mar 21 18:19 control
lrwxrwxrwx 1 root root       7 Mar 21 20:41 ora_02_biny_01 -> ../dm-0
lrwxrwxrwx 1 root root       7 Mar 21 20:41 ora_02_data_01 -> ../dm-1
lrwxrwxrwx 1 root root       7 Mar 21 20:41 ora_02_data_02 -> ../dm-2
lrwxrwxrwx 1 root root       7 Mar 21 20:41 ora_02_data_03 -> ../dm-3
lrwxrwxrwx 1 root root       7 Mar 21 20:41 ora_02_data_04 -> ../dm-4
lrwxrwxrwx 1 root root       7 Mar 21 20:41 ora_02_logs_01 -> ../dm-5
lrwxrwxrwx 1 root root       7 Mar 21 20:41 ora_02_logs_02 -> ../dm-6

Partizionare la LUN binaria con una singola partizione primaria.
```
sudo fdisk /dev/mapper/ora_02_biny_01
```
Formattare il LUN binario partizionato con un file system XFS.
```
sudo mkfs.xfs /dev/mapper/ora_02_biny_01p1
```

Montare il LUN binario su /u01 .

sudo mkdir /u01

sudo mount -t xfs /dev/mapper/ora_02_biny_01p1 /u01

Modifica /u01 la proprietà del punto di montaggio spetta all'utente Oracle e al gruppo primario associato.
```
sudo chown oracle:oinstall /u01
```
Trova l'UUI del LUN binario.
```
sudo blkid /dev/mapper/ora_02_biny_01p1
```

Aggiungi un punto di montaggio a /etc/fstab .

sudo vi /etc/fstab

Aggiungere la seguente riga.

UUID=d89fb1c9-4f89-4de4-b4d9-17754036d11d       /u01    xfs     defaults,nofail 0       2

Come utente root, aggiungere la regola udev per i dispositivi Oracle.

vi /etc/udev/rules.d/99-oracle-asmdevices.rules

Includi le seguenti voci:

ENV{DM_NAME}=="ora*", GROUP:="oinstall", OWNER:="oracle", MODE:="660"

Come utente root, ricaricare le regole udev.
```
udevadm control --reload-rules
```
Come utente root, attiva le regole udev.
```
udevadm trigger
```
Come utente root, ricaricare multipathd.
```
systemctl restart multipathd
```
Riavviare l'host dell'istanza EC2.

Installazione dell'infrastruttura Oracle Grid

Details

Accedi alla VM del DB come utente amministratore tramite SSH e abilita l'autenticazione tramite password rimuovendo il commento PasswordAuthentication yes e poi commentando PasswordAuthentication no .
```
sudo vi /etc/ssh/sshd_config
```
Riavviare il servizio sshd.
```
sudo systemctl restart sshd
```
Reimposta la password utente Oracle.
```
sudo passwd oracle
```
Accedere come utente proprietario del software Oracle Restart (oracle). Creare una directory Oracle come segue:
```
mkdir -p /u01/app/oracle
```
```
mkdir -p /u01/app/oraInventory
```
Modificare l'impostazione dei permessi della directory.
```
chmod -R 775 /u01/app
```

Crea una directory home della griglia e accedi ad essa.

mkdir -p /u01/app/oracle/product/19.0.0/grid

cd /u01/app/oracle/product/19.0.0/grid

Decomprimere i file di installazione della griglia.

unzip -q /tmp/archive/LINUX.X64_193000_grid_home.zip

Dalla griglia iniziale, elimina il OPatch elenco.
```
rm -rf OPatch
```
Dalla griglia iniziale, decomprimi p6880880_190000_Linux-x86-64.zip .
```
unzip -q /tmp/archive/p6880880_190000_Linux-x86-64.zip
```
Dalla griglia di casa, rivedere cv/admin/cvu_config , rimuovi il commento e sostituisci CV_ASSUME_DISTID=OEL5 con CV_ASSUME_DISTID=OL7 .
```
vi cv/admin/cvu_config
```

Preparare un gridsetup.rsp file per l'installazione silenziosa e posizionare il file rsp nel /tmp/archive elenco. Il file rsp dovrebbe comprendere le sezioni A, B e G con le seguenti informazioni:

INVENTORY_LOCATION=/u01/app/oraInventory
oracle.install.option=HA_CONFIG
ORACLE_BASE=/u01/app/oracle
oracle.install.asm.OSDBA=asmdba
oracle.install.asm.OSOPER=asmoper
oracle.install.asm.OSASM=asmadmin
oracle.install.asm.SYSASMPassword="SetPWD"
oracle.install.asm.diskGroup.name=DATA
oracle.install.asm.diskGroup.redundancy=EXTERNAL
oracle.install.asm.diskGroup.AUSize=4
oracle.install.asm.diskGroup.disks=/dev/mapper/ora_02_data_01,/dev/mapper/ora_02_data_02,/dev/mapper/ora_02_data_03,/dev/mapper/ora_02_data_04
oracle.install.asm.diskGroup.diskDiscoveryString=/dev/mapper/*
oracle.install.asm.monitorPassword="SetPWD"
oracle.install.asm.configureAFD=true

Accedi all'istanza EC2 come utente root e imposta ORACLE_HOME E ORACLE_BASE .

export ORACLE_HOME=/u01/app/oracle/product/19.0.0/

export ORACLE_BASE=/tmp

cd /u01/app/oracle/product/19.0.0/grid/bin

Inizializza i dispositivi disco per l'utilizzo con il driver del filtro Oracle ASM.

 ./asmcmd afd_label DATA01 /dev/mapper/ora_02_data_01 --init

 ./asmcmd afd_label DATA02 /dev/mapper/ora_02_data_02 --init

 ./asmcmd afd_label DATA03 /dev/mapper/ora_02_data_03 --init

 ./asmcmd afd_label DATA04 /dev/mapper/ora_02_data_04 --init

 ./asmcmd afd_label LOGS01 /dev/mapper/ora_02_logs_01 --init

 ./asmcmd afd_label LOGS02 /dev/mapper/ora_02_logs_02 --init

Installare cvuqdisk-1.0.10-1.rpm .

rpm -ivh /u01/app/oracle/product/19.0.0/grid/cv/rpm/cvuqdisk-1.0.10-1.rpm

Non impostato $ORACLE_BASE .
```
unset ORACLE_BASE
```
Accedi all'istanza EC2 come utente Oracle ed estrai la patch in /tmp/archive cartella.
```
unzip -q /tmp/archive/p34762026_190000_Linux-x86-64.zip -d /tmp/archive
```
Dalla home della griglia /u01/app/oracle/product/19.0.0/grid e come utente Oracle, avviare gridSetup.sh per l'installazione dell'infrastruttura di rete.
```
 ./gridSetup.sh -applyRU /tmp/archive/34762026/ -silent -responseFile /tmp/archive/gridsetup.rsp
```

Come utente root, eseguire i seguenti script:

/u01/app/oraInventory/orainstRoot.sh

/u01/app/oracle/product/19.0.0/grid/root.sh

Come utente root, ricaricare multipathd.
```
systemctl restart multipathd
```

Come utente Oracle, esegui il seguente comando per completare la configurazione:

/u01/app/oracle/product/19.0.0/grid/gridSetup.sh -executeConfigTools -responseFile /tmp/archive/gridsetup.rsp -silent

Come utente Oracle, creare il gruppo di dischi LOGS.

bin/asmca -silent -sysAsmPassword 'yourPWD' -asmsnmpPassword 'yourPWD' -createDiskGroup -diskGroupName LOGS -disk 'AFD:LOGS*' -redundancy EXTERNAL -au_size 4

Come utente Oracle, convalidare i servizi della griglia dopo la configurazione dell'installazione.

bin/crsctl stat res -t

[oracle@ora_02 grid]$ bin/crsctl stat res -t
--------------------------------------------------------------------------------
Name           Target  State        Server                   State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.DATA.dg
               ONLINE  ONLINE       ora_02                   STABLE
ora.LISTENER.lsnr
               ONLINE  INTERMEDIATE ora_02                   Not All Endpoints Re
                                                             gistered,STABLE
ora.LOGS.dg
               ONLINE  ONLINE       ora_02                   STABLE
ora.asm
               ONLINE  ONLINE       ora_02                   Started,STABLE
ora.ons
               OFFLINE OFFLINE      ora_02                   STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.cssd
      1        ONLINE  ONLINE       ora_02                   STABLE
ora.diskmon
      1        OFFLINE OFFLINE                               STABLE
ora.driver.afd
      1        ONLINE  ONLINE       ora_02                   STABLE
ora.evmd
      1        ONLINE  ONLINE       ora_02                   STABLE
--------------------------------------------------------------------------------

Convalida lo stato del driver del filtro ASM.

[oracle@ora_02 grid]$ export ORACLE_HOME=/u01/app/oracle/product/19.0.0/grid
[oracle@ora_02 grid]$ export ORACLE_SID=+ASM
[oracle@ora_02 grid]$ export PATH=$PATH:$ORACLE_HOME/bin
[oracle@ora_02 grid]$ asmcmd
ASMCMD> lsdg
State    Type    Rebal  Sector  Logical_Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB  Usable_file_MB  Offline_disks  Voting_files  Name
MOUNTED  EXTERN  N         512             512   4096  4194304     81920    81780                0           81780              0             N  DATA/
MOUNTED  EXTERN  N         512             512   4096  4194304     40960    40852                0           40852              0             N  LOGS/
ASMCMD> afd_state
ASMCMD-9526: The AFD state is 'LOADED' and filtering is 'ENABLED' on host 'ora_02'
ASMCMD> exit
[oracle@ora_02 grid]$

Convalida lo stato del servizio HA.

[oracle@ora_02 bin]$ ./crsctl check has
CRS-4638: Oracle High Availability Services is online

Installazione del database Oracle

Details

Accedi come utente Oracle e deseleziona $ORACLE_HOME E $ORACLE_SID se è impostato.
```
unset ORACLE_HOME
```
```
unset ORACLE_SID
```

Creare la directory home di Oracle DB e modificarne la directory.

mkdir /u01/app/oracle/product/19.0.0/cdb3

cd /u01/app/oracle/product/19.0.0/cdb3

Decomprimere i file di installazione di Oracle DB.

unzip -q /tmp/archive/LINUX.X64_193000_db_home.zip

Dalla home del DB, eliminare il OPatch elenco.
```
rm -rf OPatch
```
Dalla home page del DB, decomprimi p6880880_190000_Linux-x86-64.zip .
```
unzip -q /tmp/archive/p6880880_190000_Linux-x86-64.zip
```
Da DB home, rivedere cv/admin/cvu_config e rimuovi il commento e sostituisci CV_ASSUME_DISTID=OEL5 con CV_ASSUME_DISTID=OL7 .
```
vi cv/admin/cvu_config
```

Dal /tmp/archive directory, decomprimere la patch DB 19.18 RU.

unzip -q /tmp/archive/p34765931_190000_Linux-x86-64.zip -d /tmp/archive

Preparare il file rsp di installazione silenziosa del DB in /tmp/archive/dbinstall.rsp directory con i seguenti valori:

oracle.install.option=INSTALL_DB_SWONLY
UNIX_GROUP_NAME=oinstall
INVENTORY_LOCATION=/u01/app/oraInventory
ORACLE_HOME=/u01/app/oracle/product/19.0.0/cdb3
ORACLE_BASE=/u01/app/oracle
oracle.install.db.InstallEdition=EE
oracle.install.db.OSDBA_GROUP=dba
oracle.install.db.OSOPER_GROUP=oper
oracle.install.db.OSBACKUPDBA_GROUP=oper
oracle.install.db.OSDGDBA_GROUP=dba
oracle.install.db.OSKMDBA_GROUP=dba
oracle.install.db.OSRACDBA_GROUP=dba
oracle.install.db.rootconfig.executeRootScript=false

Dalla home di cdb3 /u01/app/oracle/product/19.0.0/cdb3, eseguire l'installazione silenziosa del DB solo software.

 ./runInstaller -applyRU /tmp/archive/34765931/ -silent -ignorePrereqFailure -responseFile /tmp/archive/dbinstall.rsp

Come utente root, eseguire il comando root.sh script dopo l'installazione del solo software.
```
/u01/app/oracle/product/19.0.0/db1/root.sh
```

Come utente Oracle, crea il dbca.rsp file con le seguenti voci:

gdbName=cdb3.demo.netapp.com
sid=cdb3
createAsContainerDatabase=true
numberOfPDBs=3
pdbName=cdb3_pdb
useLocalUndoForPDBs=true
pdbAdminPassword="yourPWD"
templateName=General_Purpose.dbc
sysPassword="yourPWD"
systemPassword="yourPWD"
dbsnmpPassword="yourPWD"
datafileDestination=+DATA
recoveryAreaDestination=+LOGS
storageType=ASM
diskGroupName=DATA
characterSet=AL32UTF8
nationalCharacterSet=AL16UTF16
listeners=LISTENER
databaseType=MULTIPURPOSE
automaticMemoryManagement=false
totalMemory=8192

Come utente Oracle, avvia la creazione del DB con dbca.

bin/dbca -silent -createDatabase -responseFile /tmp/archive/dbca.rsp

produzione:

Prepare for db operation
7% complete
Registering database with Oracle Restart
11% complete
Copying database files
33% complete
Creating and starting Oracle instance
35% complete
38% complete
42% complete
45% complete
48% complete
Completing Database Creation
53% complete
55% complete
56% complete
Creating Pluggable Databases
60% complete
64% complete
69% complete
78% complete
Executing Post Configuration Actions
100% complete
Database creation complete. For details check the logfiles at:
 /u01/app/oracle/cfgtoollogs/dbca/cdb3.
Database Information:
Global Database Name:cdb3.vmc.netapp.com
System Identifier(SID):cdb3
Look at the log file "/u01/app/oracle/cfgtoollogs/dbca/cdb3/cdb3.log" for further details.

Ripetere le stesse procedure dal passaggio 2 per creare un database contenitore cdb4 in un ORACLE_HOME /u01/app/oracle/product/19.0.0/cdb4 separato con un singolo PDB.

Come utente Oracle, convalidare i servizi Oracle Restart HA dopo la creazione del DB affinché tutti i database (cdb3, cdb4) siano registrati con i servizi HA.

/u01/app/oracle/product/19.0.0/grid/crsctl stat res -t

produzione:

[oracle@ora_02 bin]$ ./crsctl stat res -t
--------------------------------------------------------------------------------
Name           Target  State        Server                   State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.DATA.dg
               ONLINE  ONLINE       ora_02                   STABLE
ora.LISTENER.lsnr
               ONLINE  INTERMEDIATE ora_02                   Not All Endpoints Re
                                                             gistered,STABLE
ora.LOGS.dg
               ONLINE  ONLINE       ora_02                   STABLE
ora.asm
               ONLINE  ONLINE       ora_02                   Started,STABLE
ora.ons
               OFFLINE OFFLINE      ora_02                   STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.cdb3.db
      1        ONLINE  ONLINE       ora_02                   Open,HOME=/u01/app/o
                                                             racle/product/19.0.0
                                                             /cdb3,STABLE
ora.cdb4.db
      1        ONLINE  ONLINE       ora_02                   Open,HOME=/u01/app/o
                                                             racle/product/19.0.0
                                                             /cdb4,STABLE
ora.cssd
      1        ONLINE  ONLINE       ora_02                   STABLE
ora.diskmon
      1        OFFLINE OFFLINE                               STABLE
ora.driver.afd
      1        ONLINE  ONLINE       ora_02                   STABLE
ora.evmd
      1        ONLINE  ONLINE       ora_02                   STABLE
--------------------------------------------------------------------------------

Imposta l'utente Oracle .bash_profile .

vi ~/.bash_profile

Aggiungere le seguenti voci:

export ORACLE_HOME=/u01/app/oracle/product/19.0.0/db3
export ORACLE_SID=db3
export PATH=$PATH:$ORACLE_HOME/bin
alias asm='export ORACLE_HOME=/u01/app/oracle/product/19.0.0/grid;export ORACLE_SID=+ASM;export PATH=$PATH:$ORACLE_HOME/bin'
alias cdb3='export ORACLE_HOME=/u01/app/oracle/product/19.0.0/cdb3;export ORACLE_SID=cdb3;export PATH=$PATH:$ORACLE_HOME/bin'
alias cdb4='export ORACLE_HOME=/u01/app/oracle/product/19.0.0/cdb4;export ORACLE_SID=cdb4;export PATH=$PATH:$ORACLE_HOME/bin'

Convalida il CDB/PDB creato per cdb3.

cdb3

[oracle@ora_02 ~]$ sqlplus / as sysdba

SQL*Plus: Release 19.0.0.0.0 - Production on Mon Oct 9 08:19:20 2023
Version 19.18.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.


Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

SQL> select name, open_mode from v$database;

NAME      OPEN_MODE
--------- --------------------
CDB3      READ WRITE

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 CDB3_PDB1                      READ WRITE NO
         4 CDB3_PDB2                      READ WRITE NO
         5 CDB3_PDB3                      READ WRITE NO
SQL>

SQL> select name from v$datafile;

NAME
--------------------------------------------------------------------------------
+DATA/CDB3/DATAFILE/system.257.1149420273
+DATA/CDB3/DATAFILE/sysaux.258.1149420317
+DATA/CDB3/DATAFILE/undotbs1.259.1149420343
+DATA/CDB3/86B637B62FE07A65E053F706E80A27CA/DATAFILE/system.266.1149421085
+DATA/CDB3/86B637B62FE07A65E053F706E80A27CA/DATAFILE/sysaux.267.1149421085
+DATA/CDB3/DATAFILE/users.260.1149420343
+DATA/CDB3/86B637B62FE07A65E053F706E80A27CA/DATAFILE/undotbs1.268.1149421085
+DATA/CDB3/06FB206DF15ADEE8E065025056B66295/DATAFILE/system.272.1149422017
+DATA/CDB3/06FB206DF15ADEE8E065025056B66295/DATAFILE/sysaux.273.1149422017
+DATA/CDB3/06FB206DF15ADEE8E065025056B66295/DATAFILE/undotbs1.271.1149422017
+DATA/CDB3/06FB206DF15ADEE8E065025056B66295/DATAFILE/users.275.1149422033

NAME
--------------------------------------------------------------------------------
+DATA/CDB3/06FB21766256DF9AE065025056B66295/DATAFILE/system.277.1149422033
+DATA/CDB3/06FB21766256DF9AE065025056B66295/DATAFILE/sysaux.278.1149422033
+DATA/CDB3/06FB21766256DF9AE065025056B66295/DATAFILE/undotbs1.276.1149422033
+DATA/CDB3/06FB21766256DF9AE065025056B66295/DATAFILE/users.280.1149422049
+DATA/CDB3/06FB22629AC1DFD7E065025056B66295/DATAFILE/system.282.1149422049
+DATA/CDB3/06FB22629AC1DFD7E065025056B66295/DATAFILE/sysaux.283.1149422049
+DATA/CDB3/06FB22629AC1DFD7E065025056B66295/DATAFILE/undotbs1.281.1149422049
+DATA/CDB3/06FB22629AC1DFD7E065025056B66295/DATAFILE/users.285.1149422063

19 rows selected.

SQL>

Convalida il CDB/PDB creato per cdb4.

cdb4

[oracle@ora_02 ~]$ sqlplus / as sysdba

SQL*Plus: Release 19.0.0.0.0 - Production on Mon Oct 9 08:20:26 2023
Version 19.18.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.


Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

SQL> select name, open_mode from v$database;

NAME      OPEN_MODE
--------- --------------------
CDB4      READ WRITE

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 CDB4_PDB                       READ WRITE NO
SQL>

SQL> select name from v$datafile;

NAME
--------------------------------------------------------------------------------
+DATA/CDB4/DATAFILE/system.286.1149424943
+DATA/CDB4/DATAFILE/sysaux.287.1149424989
+DATA/CDB4/DATAFILE/undotbs1.288.1149425015
+DATA/CDB4/86B637B62FE07A65E053F706E80A27CA/DATAFILE/system.295.1149425765
+DATA/CDB4/86B637B62FE07A65E053F706E80A27CA/DATAFILE/sysaux.296.1149425765
+DATA/CDB4/DATAFILE/users.289.1149425015
+DATA/CDB4/86B637B62FE07A65E053F706E80A27CA/DATAFILE/undotbs1.297.1149425765
+DATA/CDB4/06FC3070D5E12C23E065025056B66295/DATAFILE/system.301.1149426581
+DATA/CDB4/06FC3070D5E12C23E065025056B66295/DATAFILE/sysaux.302.1149426581
+DATA/CDB4/06FC3070D5E12C23E065025056B66295/DATAFILE/undotbs1.300.1149426581
+DATA/CDB4/06FC3070D5E12C23E065025056B66295/DATAFILE/users.304.1149426597

11 rows selected.

Accedere a ciascun cdb come sysdba con sqlplus e impostare la dimensione della destinazione di ripristino del DB sulla dimensione del gruppo di dischi +LOGS per entrambi i cdb.
```
alter system set db_recovery_file_dest_size = 40G scope=both;
```
Accedere a ciascun cdb come sysdba con sqlplus e abilitare la modalità di registro di archivio con i seguenti comandi impostati in sequenza.
```
sqlplus /as sysdba
```
```
shutdown immediate;
```
```
startup mount;
```
```
alter database archivelog;
```
```
alter database open;
```

Questo completa la distribuzione di Oracle 19c versione 19.18 Restart su uno storage Amazon FSx ONTAP e una VM VMC DB. Se lo si desidera, NetApp consiglia di spostare il file di controllo Oracle e i file di registro online nel gruppo di dischi +LOGS.

Backup, ripristino e clonazione di Oracle con SnapCenter

Configurazione SnapCenter

Details

SnapCenter si basa su un plug-in lato host sulla macchina virtuale del database per eseguire attività di gestione della protezione dei dati basate sulle applicazioni. Per informazioni dettagliate sul plugin NetApp SnapCenter per Oracle, fare riferimento a questa documentazione"Cosa puoi fare con il plug-in per Oracle Database" . Di seguito sono riportati i passaggi principali per configurare SnapCenter per il backup, il ripristino e la clonazione del database Oracle.

Scarica l'ultima versione del SnapCenter software dal sito di supporto NetApp :"Download del supporto NetApp" .

Come amministratore, installa l'ultimo Java JDK da"Ottieni Java per le applicazioni desktop" sull'host Windows del server SnapCenter .

Se il server Windows è distribuito in un ambiente di dominio, aggiungere un utente di dominio al gruppo di amministratori locali del server SnapCenter ed eseguire l'installazione SnapCenter con l'utente di dominio.

Accedi all'interfaccia utente SnapCenter tramite la porta HTTPS 8846 come utente di installazione per configurare SnapCenter per Oracle.
Aggiornamento Hypervisor Settings in contesti globali.
Creare policy di backup del database Oracle. L'ideale sarebbe creare una policy di backup separata per i registri di archivio, per consentire intervalli di backup più frequenti e ridurre al minimo la perdita di dati in caso di errore.
Aggiungi server di database Credential per l'accesso SnapCenter alla VM DB. Le credenziali devono avere privilegi sudo su una macchina virtuale Linux o privilegi di amministratore su una macchina virtuale Windows.
Aggiungere il cluster di archiviazione FSx ONTAP a Storage Systems con IP di gestione del cluster e autenticato tramite ID utente fsxadmin.
Aggiungere la VM del database Oracle in VMC a Hosts con le credenziali del server create nel passaggio 6 precedente.

Assicurarsi che il nome del server SnapCenter possa essere risolto nell'indirizzo IP della VM DB e che il nome della VM DB possa essere risolto nell'indirizzo IP del server SnapCenter .

Backup del database

Details

SnapCenter sfrutta lo snapshot del volume FSx ONTAP per un backup, un ripristino o una clonazione del database molto più rapidi rispetto alla metodologia tradizionale basata su RMAN. Gli snapshot sono coerenti con l'applicazione poiché il database viene messo in modalità di backup Oracle prima di uno snapshot.

Dal Resources scheda, tutti i database sulla VM vengono rilevati automaticamente dopo che la VM è stata aggiunta a SnapCenter. Inizialmente, lo stato del database viene visualizzato come Not protected .
Creare un gruppo di risorse per eseguire il backup del database in un raggruppamento logico, ad esempio per DB VM ecc. In questo esempio, abbiamo creato un gruppo ora_02_data per eseguire un backup completo del database online per tutti i database sulla VM ora_02. Il gruppo di risorse ora_02_log esegue il backup dei log archiviati solo sulla VM. La creazione di un gruppo di risorse definisce anche una pianificazione per l'esecuzione del backup.
Il backup del gruppo di risorse può anche essere attivato manualmente facendo clic su Back up Now ed eseguendo il backup con la policy definita nel gruppo di risorse.
Il processo di backup può essere monitorato al Monitor scheda cliccando sul lavoro in esecuzione.
Dopo un backup riuscito, lo stato del database mostra lo stato del processo e l'ora del backup più recente.
Fare clic sul database per esaminare i set di backup per ciascun database.

Recupero del database

Details

SnapCenter offre numerose opzioni di ripristino e recupero per i database Oracle dal backup snapshot. In questo esempio, mostriamo un ripristino puntuale per recuperare una tabella eliminata per errore. Sulla VM ora_02, due database cdb3 e cdb4 condividono gli stessi gruppi di dischi +DATA e +LOGS. Il ripristino di un database non influisce sulla disponibilità dell'altro database.

Per prima cosa, crea una tabella di prova e inserisci una riga nella tabella per convalidare un ripristino puntuale.

[oracle@ora_02 ~]$ sqlplus / as sysdba

SQL*Plus: Release 19.0.0.0.0 - Production on Fri Oct 6 14:15:21 2023
Version 19.18.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.


Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

SQL> select name, open_mode from v$database;

NAME      OPEN_MODE
--------- --------------------
CDB3      READ WRITE

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 CDB3_PDB1                      READ WRITE NO
         4 CDB3_PDB2                      READ WRITE NO
         5 CDB3_PDB3                      READ WRITE NO
SQL>


SQL> alter session set container=cdb3_pdb1;

Session altered.

SQL> create table test (id integer, dt timestamp, event varchar(100));

Table created.

SQL> insert into test values(1, sysdate, 'test oracle recovery on guest mounted fsx storage to VMC guest vm ora_02');

1 row created.

SQL> commit;

Commit complete.

SQL> select * from test;

        ID
----------
DT
---------------------------------------------------------------------------
EVENT
--------------------------------------------------------------------------------
         1
06-OCT-23 03.18.24.000000 PM
test oracle recovery on guest mounted fsx storage to VMC guest vm ora_02


SQL> select current_timestamp from dual;

CURRENT_TIMESTAMP
---------------------------------------------------------------------------
06-OCT-23 03.18.53.996678 PM -07:00

Eseguiamo un backup manuale degli snapshot da SnapCenter. Poi lascia cadere il tavolo.

SQL> drop table test;

Table dropped.

SQL> commit;

Commit complete.

SQL> select current_timestamp from dual;

CURRENT_TIMESTAMP
---------------------------------------------------------------------------
06-OCT-23 03.26.30.169456 PM -07:00

SQL> select * from test;
select * from test
              *
ERROR at line 1:
ORA-00942: table or view does not exist

Dal set di backup creato nell'ultimo passaggio, prendere nota del numero SCN del backup del log. Clicca su Restore per avviare il flusso di lavoro di ripristino-recupero.
Selezionare l'ambito di ripristino.
Selezionare l'ambito di ripristino fino al registro SCN dall'ultimo backup completo del database.
Specificare eventuali pre-script facoltativi da eseguire.
Specificare eventuali script successivi facoltativi da eseguire.
Se lo desideri, invia un rapporto sul lavoro.
Rivedi il riepilogo e clicca su Finish per avviare il restauro e il recupero.
Dal controllo della griglia di riavvio di Oracle, osserviamo che mentre cdb3 è in fase di ripristino e recupero, cdb4 è online e disponibile.
Da Monitor scheda, apri il lavoro per rivedere i dettagli.

Da DB VM ora_02, convalidare che la tabella eliminata venga recuperata dopo un ripristino riuscito.

[oracle@ora_02 bin]$ sqlplus / as sysdba

SQL*Plus: Release 19.0.0.0.0 - Production on Fri Oct 6 17:01:28 2023
Version 19.18.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.


Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

SQL> select name, open_mode from v$database;

NAME      OPEN_MODE
--------- --------------------
CDB3      READ WRITE

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 CDB3_PDB1                      READ WRITE NO
         4 CDB3_PDB2                      READ WRITE NO
         5 CDB3_PDB3                      READ WRITE NO
SQL> alter session set container=CDB3_PDB1;

Session altered.

SQL> select * from test;

        ID
----------
DT
---------------------------------------------------------------------------
EVENT
--------------------------------------------------------------------------------
         1
06-OCT-23 03.18.24.000000 PM
test oracle recovery on guest mounted fsx storage to VMC guest vm ora_02


SQL> select current_timestamp from dual;

CURRENT_TIMESTAMP
---------------------------------------------------------------------------
06-OCT-23 05.02.20.382702 PM -07:00

SQL>

Clonazione del database

Details

In questo esempio, gli stessi set di backup vengono utilizzati per clonare un database sulla stessa VM in un ORACLE_HOME diverso. Le procedure sono ugualmente applicabili per clonare un database dal backup a una VM separata in VMC, se necessario.

Aprire l'elenco di backup del database cdb3. Da un backup dei dati di tua scelta, clicca su Clone pulsante per avviare il flusso di lavoro di clonazione del database.
Assegnare un nome al SID del database clone.
Selezionare una VM in VMC come host del database di destinazione. Sull'host avrebbe dovuto essere installata e configurata una versione identica di Oracle.
Selezionare l'ORACLE_HOME, l'utente e il gruppo corretti sull'host di destinazione. Mantieni le credenziali predefinite.
Modificare i parametri del database clone per soddisfare i requisiti di configurazione o di risorse del database clone.
Scegli l'ambito di ripristino. Until Cancel recupera il clone fino all'ultimo file di registro disponibile nel set di backup.
Rivedi il riepilogo e avvia il processo di clonazione.
Monitorare l'esecuzione del lavoro di clonazione da Monitor scheda.
Il database clonato viene immediatamente registrato in SnapCenter.

Da DB VM ora_02, il database clonato viene registrato anche in Oracle Restart Grid Control e la tabella di test eliminata viene recuperata nel database clonato cdb3tst come mostrato di seguito.

[oracle@ora_02 ~]$ /u01/app/oracle/product/19.0.0/grid/bin/crsctl stat res -t
--------------------------------------------------------------------------------
Name           Target  State        Server                   State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.DATA.dg
               ONLINE  ONLINE       ora_02                   STABLE
ora.LISTENER.lsnr
               ONLINE  INTERMEDIATE ora_02                   Not All Endpoints Re
                                                             gistered,STABLE
ora.LOGS.dg
               ONLINE  ONLINE       ora_02                   STABLE
ora.SC_2090922_CDB3TST.dg
               ONLINE  ONLINE       ora_02                   STABLE
ora.asm
               ONLINE  ONLINE       ora_02                   Started,STABLE
ora.ons
               OFFLINE OFFLINE      ora_02                   STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.cdb3.db
      1        ONLINE  ONLINE       ora_02                   Open,HOME=/u01/app/o
                                                             racle/product/19.0.0
                                                             /cdb3,STABLE
ora.cdb3tst.db
      1        ONLINE  ONLINE       ora_02                   Open,HOME=/u01/app/o
                                                             racle/product/19.0.0
                                                             /cdb4,STABLE
ora.cdb4.db
      1        ONLINE  ONLINE       ora_02                   Open,HOME=/u01/app/o
                                                             racle/product/19.0.0
                                                             /cdb4,STABLE
ora.cssd
      1        ONLINE  ONLINE       ora_02                   STABLE
ora.diskmon
      1        OFFLINE OFFLINE                               STABLE
ora.driver.afd
      1        ONLINE  ONLINE       ora_02                   STABLE
ora.evmd
      1        ONLINE  ONLINE       ora_02                   STABLE
--------------------------------------------------------------------------------

[oracle@ora_02 ~]$ export ORACLE_HOME=/u01/app/oracle/product/19.0.0/cdb4
[oracle@ora_02 ~]$ export ORACLE_SID=cdb3tst
[oracle@ora_02 ~]$ sqlplus / as sysdba

SQL*Plus: Release 19.0.0.0.0 - Production on Sat Oct 7 08:04:51 2023
Version 19.18.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.


Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

SQL> select name, open_mode from v$database;

NAME      OPEN_MODE
--------- --------------------
CDB3TST   READ WRITE

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 CDB3_PDB1                      READ WRITE NO
         4 CDB3_PDB2                      READ WRITE NO
         5 CDB3_PDB3                      READ WRITE NO
SQL> alter session set container=CDB3_PDB1;

Session altered.

SQL> select * from test;

        ID
----------
DT
---------------------------------------------------------------------------
EVENT
--------------------------------------------------------------------------------
         1
06-OCT-23 03.18.24.000000 PM
test oracle recovery on guest mounted fsx storage to VMC guest vm ora_02


SQL>

Questo completa la dimostrazione del backup, del ripristino e della clonazione di SnapCenter del database Oracle in VMC SDDC su AWS.

Dove trovare ulteriori informazioni

Per saperne di più sulle informazioni descritte nel presente documento, consultare i seguenti documenti e/o siti web:

Documentazione di VMware Cloud su AWS

"https://docs.vmware.com/en/VMware-Cloud-on-AWS/index.html"
Installazione di Oracle Grid Infrastructure per un server autonomo con una nuova installazione del database

"https://docs.oracle.com/en/database/oracle/oracle-database/19/ladbi/installing-oracle-grid-infrastructure-for-a-standalone-server-with-a-new-database-installation.html#GUID-0B1CEE8C-C893-46AA-8A6A-7B5FAAEC72B3"
Installazione e configurazione del database Oracle tramite file di risposta

"https://docs.oracle.com/en/database/oracle/oracle-database/19/ladbi/installing-and-configuring-oracle-database-using-response-files.html#GUID-D53355E9-E901-4224-9A2A-B882070EDDF7"
Amazon FSx ONTAP

"https://aws.amazon.com/fsx/netapp-ontap/"

TR-4979: Oracle semplificato e autogestito in VMware Cloud su AWS con FSx ONTAP montato su guest

Creating your file...

Scopo

Pubblico

Ambiente di test e convalida della soluzione

Architettura

Componenti hardware e software

Configurazione del database Oracle in VMC su AWS

Fattori chiave per la considerazione dell'implementazione

Distribuzione della soluzione

Prerequisiti per la distribuzione

Configurazione del kernel della VM DB

Fornire e mappare le LUN FSx ONTAP alla VM del database

Configurazione dell'archiviazione DB VM

Installazione dell'infrastruttura Oracle Grid

Installazione del database Oracle

Backup, ripristino e clonazione di Oracle con SnapCenter

Configurazione SnapCenter

Backup del database

Recupero del database

Clonazione del database

Dove trovare ulteriori informazioni
