Integrazione SnapCenter per database IBM DB2

Collaboratori kevin-hoke
PDF

Questo documento descrive le specifiche di integrazione di SnapCenter per il database IBM DB2 utilizzato in un ambiente SAP.

Introduzione

Il documento non intende essere una descrizione passo passo di come configurare l'ambiente completo, ma tratterà i concetti e i dettagli relativi a:

  • Esempio di panoramica della configurazione

  • Esempio di layout

  • Proteggere il database DB2

  • Ripristinare e ripristinare il database DB2

Autore: Michael Schlosser, NetApp

Esempio di panoramica della configurazione

Esempio di implementazione per il plugin SnapCenter DB2 per un sistema SAP in esecuzione sulla piattaforma Azure.

Nota Questa implementazione descrive la configurazione minima richiesta del volume.

In alternativa, si potrebbe utilizzare la struttura volumetrica descritta in questa"Blog della Microsoft Technical Community".

Diagramma dell'implementazione di esempio con IBM DB2

Ambiente demo

Versioni software

Software Versione

OS Linux

SLES PER SAP 15 SP5

SAP

SAP NetWeaver 7,5

DB2

10.5.0.7

SnapCenter

6,1

DB2 Volume Design

Il seguente Least Volume Layout deve essere utilizzato per abilitare il backup/recovery e i casi di utilizzo dei cloni per il database DB2. La configurazione di esempio utilizza <SID>: D01.

Nome volume Directory (qtree) su Volume Mount Point sul server Commento

<SID>-sapdb2

db2

/db2

/DB2/<SID>

Directory principale per i file correlati a DB2

/db2/db2 <sid>

Home directory degli utenti db2 <sid> e DB2 Software

/DB2/<SID>/db2dump

DB2 Registro diagnostico e file di dump

/DB2/<SID>/backup

Trasferimento di backup (potrebbe essere posizionato su un volume diverso)

/DB2/<SID>/log_arch

Registri di ripetizione offline (potrebbe essere posizionato su un volume diverso, verrà attivata l'istantanea)

/DB2/<SID>/log_dir

Registri di ripetizione online (possono essere posizionati su un volume diverso, verrà attivata l'istantanea)

<sid>

/home/<sid> min

Home directory degli utenti <sid> adecimal

<sid>

/home/hedge <sid>

Home directory degli utenti <sid>

usrsaptrans

/usr/sap/trans

Directory di trasporto

<SID>

/Usr/sap/<SID>

Usr sap

Sapmnt<SID>

/Sapmnt/<SID>

Dir. GlobalHost SAP

Dati <SID>

sapdata1

/DB2/<SID>/sapdata1

Dati DB

sapdata2

/DB2/<SID>/sapdata2

Dati DB

sapdata3

/DB2/<SID>/sapdata3

Dati DB

sapdata4

/DB2/<SID>/sapdata4

Dati DB

saptmp1

/DB2/<SID>/saptmp1

File temp DB

saptmp2

/DB2/<SID>/saptmp2

File temp DB

saptmp3

/DB2/<SID>/saptmp3

File temp DB

saptmp4

/DB2/<SID>/saptmp4

File temp DB

db2 <sid>

/DB2/<SID>/db2 <sid>

File di istanza

Poiché il rilevamento automatico è abilitato per impostazione predefinita per il plug-in DB2, viene creato uno snapshot per i volumi che corrispondono ai seguenti percorsi di file.

Schermata dei percorsi dei file di database

Procedura per proteggere il database D01

  • Controllare la distribuzione dei file, in base al layout di esempio

  • Verificare i prerequisiti per l'host (vm-D01)

  • Verifica dei prerequisiti per il database (D01)

  • Distribuzione/installazione dell'agente SnapCenter sull'host (vm-D01)

  • Creare la configurazione delle risorse di istanza di SnapCenter

Prerequisiti sull'host

Informazioni più aggiornate sono disponibili qui:

Prima di aggiungere un host e installare il pacchetto plug-in per Linux, è necessario completare tutti i requisiti.

  • Se si utilizza iSCSI, il servizio iSCSI deve essere in esecuzione.

  • È possibile utilizzare l'autenticazione basata su password per l'utente root o non root oppure l'autenticazione basata su chiave SSH.

  • Il plug-in SnapCenter per file system Unix può essere installato da un utente non root. Tuttavia, è necessario configurare i privilegi sudo per l'utente non root per installare e avviare il processo di plug-in. Dopo aver installato il plug-in, i processi verranno eseguiti come utenti non root.

  • Creare credenziali con la modalità di autenticazione come Linux per l'utente di installazione.

  • È necessario aver installato Java 11 sull'host Linux.

  • Assicurarsi di aver installato solo l'edizione certificata di JAVA 11 sull'host Linux

  • Per informazioni sul download di JAVA, vedere: Download di Java per tutti i sistemi operativi

  • Si dovrebbe avere bash come shell di default per l'installazione del plug-in.

Prerequisiti per il database: Abilitare la registrazione e i backup

Nota per abilitare i registri offline è necessario eseguire un backup completo del database offline. In genere è già abilitato per i sistemi produttivi.

  • Creare directory per backup e log_arch (/DB2/D01/backup, /sybase/D01/log_arch)

  • Attiva logarchmeth1 (come utente-sistema operativo db2d01)

    • DB2 aggiornare db cfg per D01 usando logarchmeth1 DISK:/DB2/D01/log_arch/

  • Creare il backup offline (come db2d01 utente del sistema operativo)

    • db2stop forza

    • db2start accesso limitato in modalità amministratore

    • DB2 backup db D01 in /DB2/D01/backup

    • DB2 attivare db D01

Distribuire l'agente SnapCenter per ospitare vm-D01

Ulteriori informazioni sono disponibili nella "Documentazione SnapCenter".

Selezionare IBM DB2 e Unix file Systems Plugin.

Schermata di aggiunta dei plug-in del file system IBM DB2 e Unix

Nota Dopo l'installazione viene attivata la ricerca dei database sull'host.

Schermata del rilevamento del database sull'host

Creare la configurazione delle risorse per il database D01

Selezionare risorsa rilevata D01

Schermata del rilevamento del database sull'host

Configurare il nome dell'istantanea

Finestra di dialogo Configura nome istantanea

Non sono richieste impostazioni specifiche dell'applicazione, configurare le impostazioni di criteri e notifiche come richiesto.

Finestra di configurazione dei criteri e delle impostazioni di notifica

E terminare la configurazione.

Sequenza di ripristino del sistema D01

  1. Arresto di SAP System D01 (incluso il database)

  2. Ripristino del backup SnapCenter (volume D01-data)

    1. Smontare i file system

    2. Ripristina volume

    3. Montare i filesystem

    4. Init database as mirror db

  3. Ripristino del database D01 (utilizzando il rollforward DB2)

  4. Avviare il sistema SAP D01

Recuperare il database D01

  • Arrestare il sistema SAP + DB D01 sulla vm-D01 host

    • Utente d01adm: Stopsap

  • Ripristina backup

    • GUI SnapCenter: Selezionare il backup richiesto per il ripristino

      Schermata della GUI di SnapCenter per selezionare il backup per il ripristino

    • Per la distribuzione ANF: È disponibile solo la risorsa completa

      Schermata della GUI di SnapCenter per selezionare il backup per il ripristino

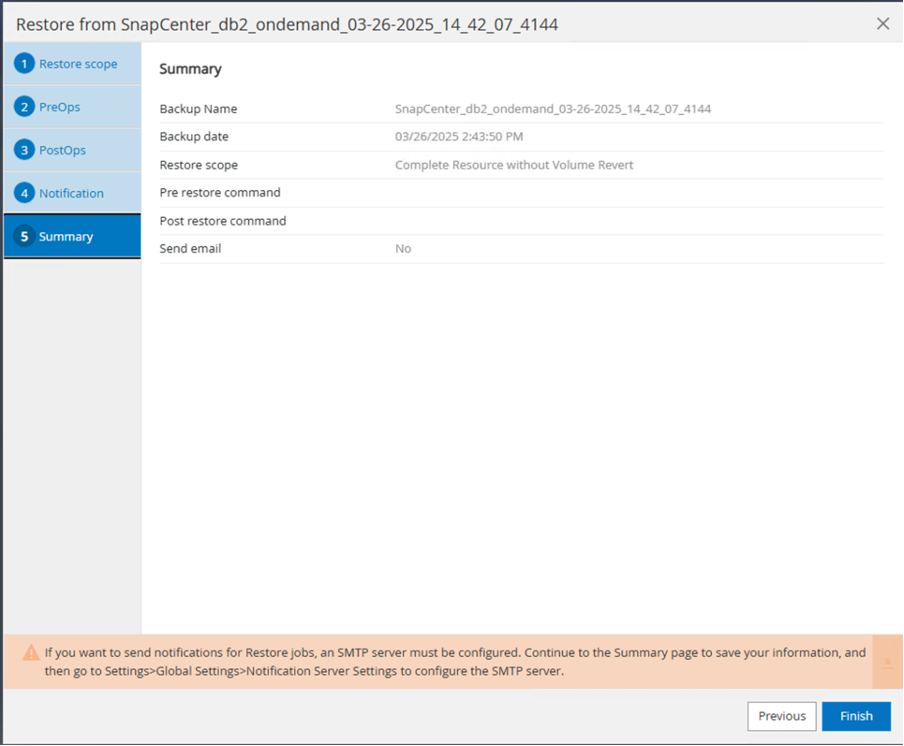

Viene visualizzato Summary (Riepilogo) e con Finish (fine) viene avviato il ripristino effettivo.

Riepilogo del backup per il ripristino

Nota "db2inidb D01 come mirror" fa parte del flusso di lavoro di ripristino di SnapCenter.

  • Controllare il database di stato di recupero D01 (come utente db2d01)

    • Stato query DB2 rollforward db D01

  • Recuperare il database secondo necessità – qui viene inizializzato un recupero senza perdita (come utente db2d01)

    • DB2 rollforward db D01 alla fine dei log

  • Arrestare il ripristino del database e il database online D01 (come utente db2d01)

    • DB2 rollforward db D01 stop

  • Avviare il sistema SAP (come utente d01adm)

    • startsap

Informazioni aggiuntive e cronologia delle versioni

Le seguenti demo riportate di seguito sono disponibili a supporto della documentazione.

Installazione e configurazione DB2 Plugin, Backup del database DB2
Ripristino e ripristino del database DB2

Per ulteriori informazioni sulle informazioni descritte in questo documento, consultare i seguenti documenti e/o siti Web:

Cronologia delle versioni

Versione Data Cronologia della versione del documento

Versione 1.0

Aprile 2025

Versione iniziale – backup/ripristino del database DB2
