Questo documento descrive le specifiche di integrazione di SnapCenter per SAP MaxDB Database utilizzato in un ambiente SAP.
Introduzione
Il documento non intende essere una descrizione passo passo di come configurare l'ambiente completo, ma tratterà i concetti e i dettagli relativi a:
-
Esempio di panoramica della configurazione
-
Esempio di layout
-
Proteggere l'istanza SAP MaxDB
-
Ripristinare l'istanza SAP MaxDB
Esempio di panoramica della configurazione
Esempio di implementazione per il plugin MaxDB SnapCenter per un sistema SAP in esecuzione nel nostro Centro demo.
|
Questa implementazione descrive la configurazione minima richiesta del volume. I backup di data dump e log dump, il modello di backup e così via sono configurati in base alla nota SAP "1928060 - Backup e ripristino dei dati con backup del file system" e alle note di riferimento. |
In alternativa, si potrebbe utilizzare la struttura volumetrica descritta in"Blog della community di MS Techcommunity".
Ambiente demo
Versioni software
| Software | Versione |
|---|---|
OS Linux |
SLES PER SAP 15 SP5 |
SAP |
SAP NetWeaver 7,5 |
SAP MaxDB |
DBMServer 7.9.10 Build 004-123-265-969 |
SnapCenter |
6,1 |
Progettazione di volumi maxdb
Il seguente layout del volume minimo deve essere utilizzato per abilitare il backup/ripristino e i casi d'utilizzo dei cloni per il database SAP MaxDB. La configurazione di esempio utilizza <SID>: M02.
| Nome volume | Directory (qtree) su Volume | Mount Point sul server | Commento |
|---|---|---|---|
<SID>_sapmaxdb |
sapdb |
/sapdb |
Directory principale per i file correlati a MaxDB |
/sapdb/<SID>/saplog |
Redo Logs (Ripristina registri) (potrebbe essere posizionato su un volume diverso) |
||
/sapdb/<SID>/backup |
Backup dei dump (dati + registro) (possono essere posizionati su un volume diverso) |
||
<sid> |
/home/<sid> min |
Home directory degli utenti <sid> adecimal |
|
sdb |
/home/sdb |
Home directory di User sdb |
|
<sid> |
/home/<sid> |
Home directory degli utenti <sid> |
|
usrsaptrans |
/usr/sap/trans |
Directory di trasporto |
|
<SID> |
/Usr/sap/<SID> |
Usr sap |
|
Sapmnt<SID> |
/Sapmnt/<SID> |
Dir. GlobalHost SAP |
|
<SID>_data |
sapdata |
/sapdb/<SID>/sapdata |
File di dati DB (SID) |
Procedura per proteggere il database M02
-
Controllare la distribuzione dei file, in base al layout di esempio
-
Verificare i prerequisiti per l'host (sap-lnx25)
-
Verifica dei prerequisiti per il database (M02)
-
Distribuzione/installazione dell'agente SnapCenter sull'host (sap-lnx25)
-
Creare la configurazione delle risorse di istanza di SnapCenter
Prerequisiti sull'host
Potrebbero essere disponibili informazioni più aggiornate "qui".
Prima di aggiungere un host e installare il pacchetto plug-in per Linux, è necessario completare tutti i requisiti.
-
Se si utilizza iSCSI, il servizio iSCSI deve essere in esecuzione.
-
È possibile utilizzare l'autenticazione basata su password per l'utente root o non root oppure l'autenticazione basata su chiave SSH.
-
Il plug-in SnapCenter per file system Unix può essere installato da un utente non root. Tuttavia, è necessario configurare i privilegi sudo per l'utente non root per installare e avviare il processo di plug-in. Dopo aver installato il plug-in, i processi verranno eseguiti come utenti non root.
-
Creare credenziali con la modalità di autenticazione come Linux per l'utente di installazione.
-
È necessario aver installato Java 11 sull'host Linux.
-
Assicurarsi di aver installato solo l'edizione certificata di JAVA 11 sull'host Linux
-
Per informazioni sul download di JAVA, vedere: Download di Java per tutti i sistemi operativi
-
Si dovrebbe avere bash come shell di default per l'installazione del plug-in.
Prerequisiti per il database: Creazione di modelli di backup, attivazione del backup di accesso
-
Creare directory per il backup di dati e log (/sapdb/M02/backup/data, /sapdb/M02/backup/log – owner sdb:sdba – Permissions 755)
-
Connettersi al database M02 (come utente OS sqdm02)
-
Dbmcli -d M02 -u CONTROL,<password>
-
-
Creare un modello di backup dei file di dati (M02_DATA) secondo la nota SAP 1928060
-
Backup_template_create M02_DATA nel FILE /sapdb/M02/backup/DATA/M02_DATA content DATA
-
-
Creare un modello di backup dei dati (M02_LOG) in base alla nota SAP 1928060
-
Backup_template_create M02_LOG nel FILE /sapdb/M02/backup/log/M02_log content log
-
-
Creare un modello di backup Data Snapshot (M02_SNAP) in base alla nota SAP 1928060
-
Backup_template_create M02_SNAP su UNO SNAPSHOT ESTERNO
-
-
Create Fake-Backup per attivare il backup del REGISTRO
-
util_connect
-
Backup_start M02_SNAP
-
Backup_finish M02_SNAP ExternalBackupID first_full_fake_backup
-
-
Passare alla modalità di registrazione del database
-
arresto automatico
-
autolog_on INTERVALLO M02_LOG 300
-
autolog_show
-
Distribuire l'agente SnapCenter per ospitare sap-lnx25
Ulteriori informazioni sono disponibili nella "Documentazione SnapCenter".
Selezionare SAP MaxDB e Unix file Systems Plugin.
Creare la configurazione delle risorse SnapCenter per il database M02

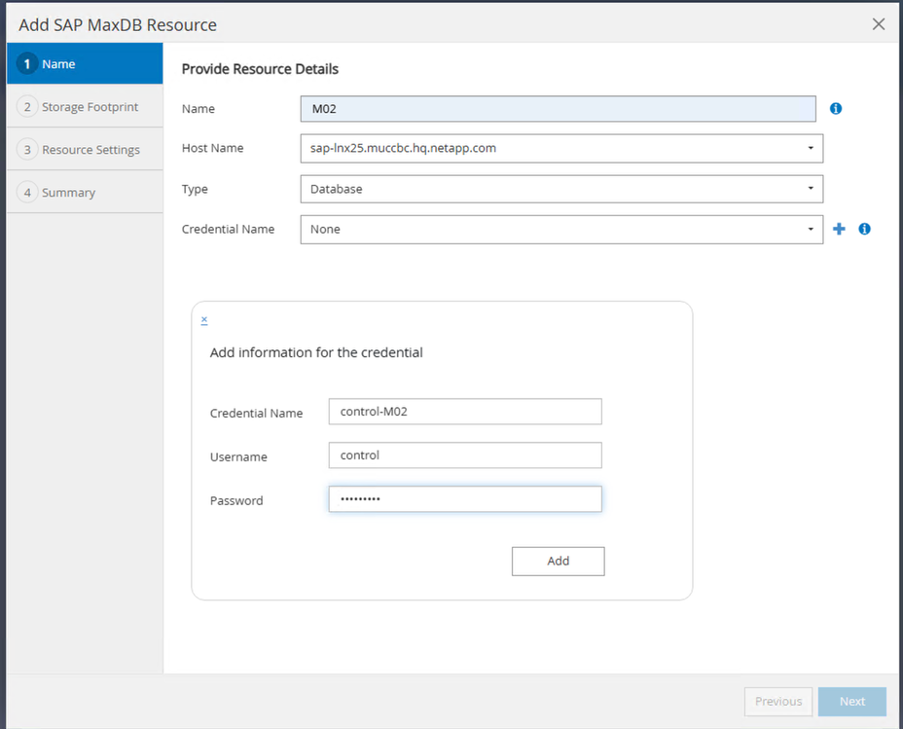

Risorse → SAP MaxDB → Aggiungi risorse
|
|
Se la password contiene caratteri speciali, è necessario mascherarli con una barra rovesciata (ad esempio Test!123! → Test\!123\!). |
È necessario effettuare (almeno) coppie chiave-valore personalizzate nelle seguenti impostazioni delle risorse.
La seguente tabella elenca i parametri del plug-in MaxDB, ne fornisce le impostazioni e li descrive:
| Parametro | Impostazione | Descrizione |
|---|---|---|
HANDLE_LOGWRITER |
(Y / N) |
Esegue le operazioni di sospensione del logwriter (N) o ripristino del logwriter (Y). |
DBMCLICMD |
path_to_dbmcli_cmd |
Specifica il percorso del comando MaxDB dbmcli.se non impostato, viene utilizzato dbmcli sul percorso di ricerca. |
SQLCLICMD |
percorso_a_sqlcli_cmd |
Specifica il percorso per il comando sqlcli di MaxDB.se non impostato, sqlcli viene utilizzato nel percorso di ricerca. |
MAXDB_UPDATE_HIST_LOG |
(Y / N) |
Indica al programma di backup di MaxDB se aggiornare o meno il registro della cronologia di MaxDB. |
MAXDB_BACKUP_TEMPLATES |
nome_modello (ad esempio |
Specifica un modello di backup per ogni database. Il modello deve già esistere ed essere un tipo esterno di modello di backup. Per abilitare l'integrazione delle copie Snapshot per MaxDB 7.8 e versioni successive, è necessario disporre della funzionalità server in background di MaxDB e del modello di backup di MaxDB già configurato. |
MAXDB_BG_SERVER_PREFIX |
bg_server_prefix (ad esempio |
Specifica il prefisso per il nome del server in background. Se il parametro MAXDB_BACKUP_TEMPLATES è impostato, è necessario impostare anche IL parametro MAXDB_BG_SERVER_PREFIX. Se non si imposta il prefisso, viene utilizzato il valore predefinito na_bg_DATABASE. |

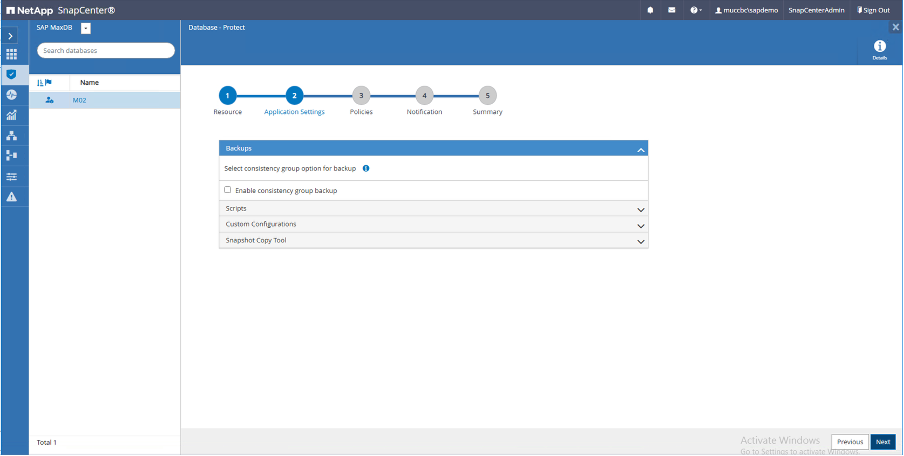

A questo punto, la configurazione potrebbe essere completata e Backup pianificato in base al concetto di protezione generale.
Sequenza di ripristino del sistema M02
-
Arrestare SAP System M02 (incluso il database), arrestare sapinit
-
Umount filesystem /sapdb/M02/sapdata
-
Ripristino dei volumi M02_data (utilizzando SnapCenter)
-
Montare il filesystem /sapdb/M02/sapdata
-
Avviare il database M02 e connettersi (modalità amministratore)
-
Raccogliere informazioni di backup
-
ripristinare il backup dei dati del database
-
ripristinare i backup dei log dei database
-
arrestare il database
-
Avviare sapinit, sistema SAP M02
Recupera istanza M02
-
Arrestare SAP System + DB M02 sull'host sap-lnx25
-
Utente m02adm: Stopsap
-
Facoltativo – se il database non è stato arrestato correttamente – utente: sqdm02
-
Dbmcli -d M02 -u CONTROL,<password>
-
db_offline
-
-
Utente root: /Etc/init.d/sapinit stop
-
Utente root: Umount /sapdb/M02/sapdata
-
-
Ripristina backup
-
SnapCenter GUI (GUI): Selezionare il tipo richiesto per il ripristino
-
|
|
Se si seleziona complete Resource (risorsa completa), viene attivato un VBSR (Volume Based Snap Restore). All'interno di Azure viene chiamato "ripristino volume". Per la distribuzione ANF è disponibile solo la risorsa completa. |
|
|
Per altri tipi di distribuzione (ad esempio, on-premise ANF) è possibile orchestrare un'operazione SFSR (Single file Snap Restore). Selezionare file Level (livello file) e il volume corrispondente e selezionare "All" (tutti). Vedere la seguente schermata. |
Viene visualizzato Summary (Riepilogo) e con Finish (fine) viene avviato il ripristino effettivo.
-
Montare i file system (sap-lnx25)
-
Utente root: Mount /sapdb/M02/sapdata
-
-
Avviare Database M02 in modalità amministratore e connettersi
-
Utente: sqdm02: Dbmcli -d M02 -u CONTROL,<password>
-
db_admin
-
db_connect
-
-
-
Raccogliere informazioni di backup
-
backup_history_open
-
backup_history_list -c label,action,pages,stop,media -r last
-
-
Ripristino del database
-
Ripristina backup dei dati
-
Recover_start M02_SNAP data ExternalBackupID DAT_000000008
-
-
Recuperare il backup del registro secondo necessità
-
Ad esempio, Recover_start M02_LOG LOG 147
-
-

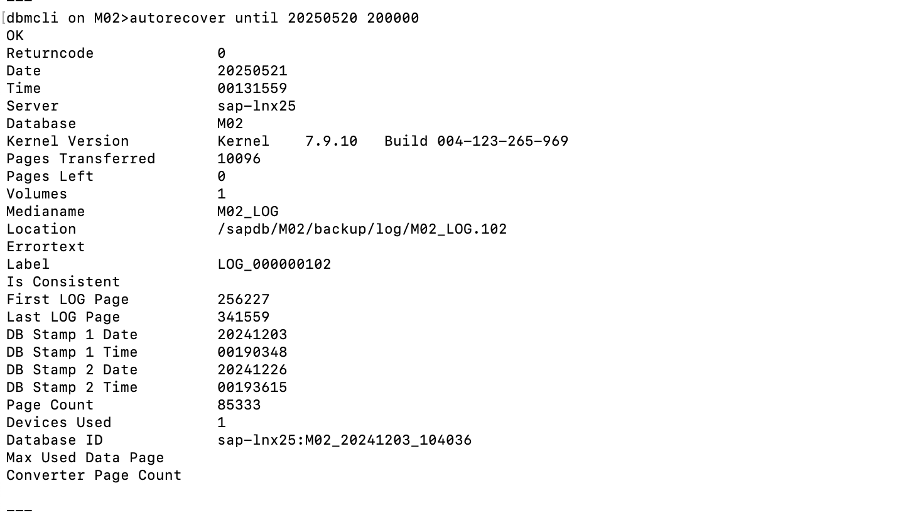

Informazioni opzionali – autorecover a un indicatore orario specifico (senza necessità di specificare dati dedicati / backp di registro
-
ad esempio, autorecover fino al 20250520 200000
-
-
-
Terminare il recupero e arrestare il database
-
db_offline
Ulteriori informazioni sul ripristino sono disponibili nella "Documentazione maxdb"
-
-
Avviare il sistema SAP
-
Utente root: /Etc/init.d/sapinit start
-
Utente m02adm: Startsap
-
Informazioni aggiuntive e cronologia delle versioni
Demo registrate
Le seguenti demo riportate di seguito sono disponibili a supporto della documentazione.
Documentazione esterna
Per ulteriori informazioni sulle informazioni descritte in questo documento, consultare i seguenti documenti e/o siti Web:
-
Note SAP (accesso richiesto)
-
"Soluzioni SAP di NetApp – informazioni su casi d'utilizzo, Best practice e vantaggi"
Cronologia delle versioni
| Versione | Data | Cronologia della versione del documento |
|---|---|---|
Versione 1.0 |
Maggio 2025 |
Versione iniziale – backup / ripristino database MaxDB |
