Configurare LVM con iSCSI per Proxmox VE

Collaboratori netapp-jsnyder sureshthoppay
PDF

Configurare Logical Volume Manager (LVM) per l'archiviazione condivisa tra gli host Proxmox Virtual Environment (VE) utilizzando il protocollo iSCSI con NetApp ONTAP. Questa configurazione consente l'accesso allo storage a livello di blocco tramite reti Ethernet standard con supporto multipath.

Pool condiviso LVM con iSCSI tramite ONTAP

Attività iniziali dell'amministratore della virtualizzazione

Completare queste attività iniziali per preparare gli host Proxmox VE per la connettività iSCSI e raccogliere le informazioni necessarie per l'amministratore dell'archiviazione.

  1. Verificare che siano disponibili due interfacce VLAN Linux.

  2. Assicurarsi che multipath-tools sia installato su tutti gli host Proxmox VE e venga avviato all'avvio.

    apt list | grep multipath-tools
# If need to install, execute the following line.
apt-get install multipath-tools
systemctl enable multipathd

  3. Raccogliere l'IQN dell'host iSCSI per tutti gli host Proxmox VE e fornirlo all'amministratore dell'archiviazione.

    cat /etc/iscsi/initiator.name

Attività dell'amministratore dell'archiviazione

Se non hai familiarità con ONTAP, utilizza System Manager per un'esperienza migliore.

  1. Assicurarsi che l'SVM sia disponibile con il protocollo iSCSI abilitato. Seguire "Documentazione ONTAP 9".

  2. Creare due LIF per controller dedicati a iSCSI.

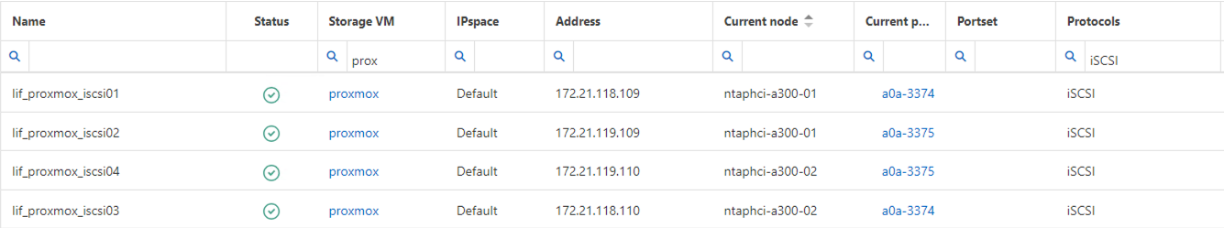

    dettagli dell'interfaccia iscsi

  3. Creare un igroup e popolare gli iniziatori iSCSI dell'host.

  4. Creare la LUN con la dimensione desiderata sulla SVM e presentarla all'igroup creato nel passaggio precedente. Assicurarsi che la protezione anti-ransomware sia abilitata nella scheda sicurezza per i sistemi ASA . Per i sistemi AFF/ FAS , assicurarsi che la protezione anti-ransomware sia abilitata nella scheda di sicurezza del volume.

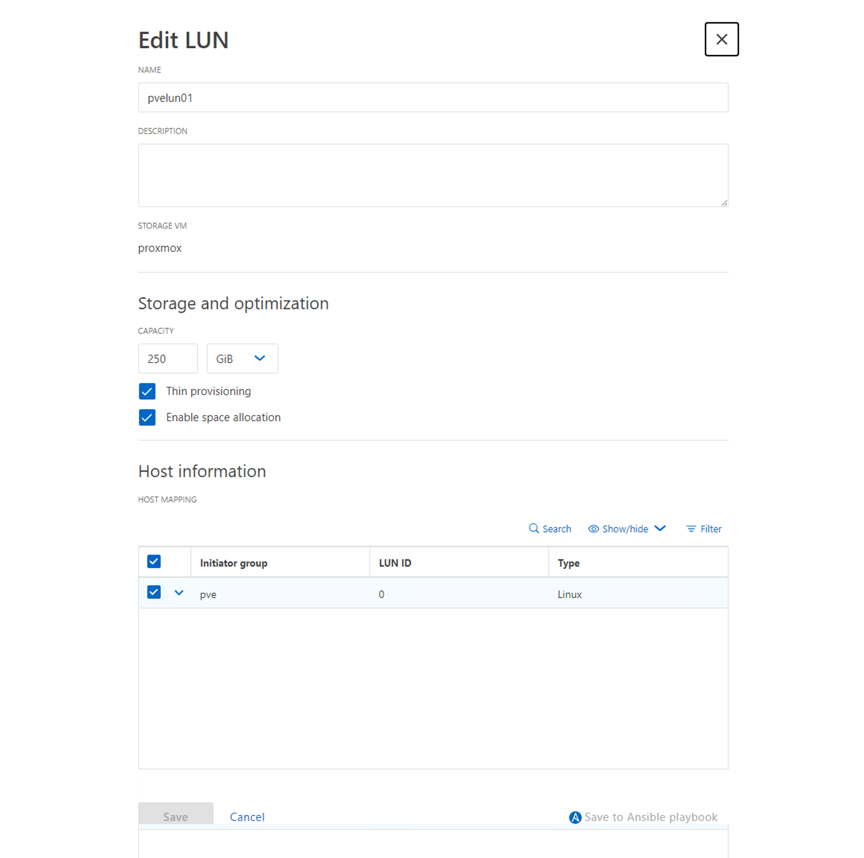

    dettagli lun iscsi

  5. Notificare all'amministratore della virtualizzazione che la LUN è stata creata.

Attività finali dell'amministratore della virtualizzazione

Completare queste attività per configurare la LUN iSCSI come storage LVM condiviso in Proxmox VE.

  1. Utilizzo dell'interfaccia utente di gestione in https:<proxmox node>:8006, fare clic su Datacenter, selezionare Archiviazione, fare clic su Aggiungi e selezionare iSCSI.

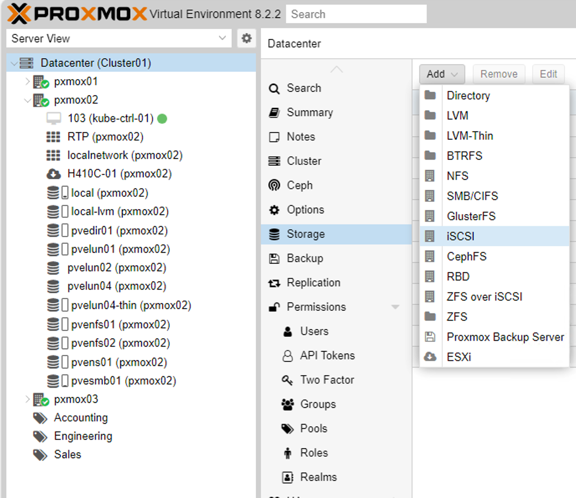

    navigazione di archiviazione iscsi

  2. Fornire il nome dell'ID di archiviazione. L'indirizzo iSCSI LIF di ONTAP dovrebbe essere in grado di selezionare la destinazione quando non ci sono problemi di comunicazione. Se l'intenzione è quella di non fornire direttamente l'accesso LUN alle VM guest, deselezionare tale opzione.

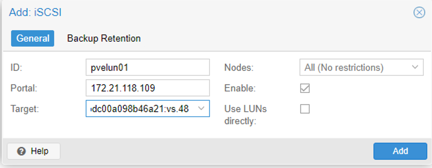

    creazione del tipo di archiviazione ISCSI

  3. Fare clic su Aggiungi e selezionare LVM.

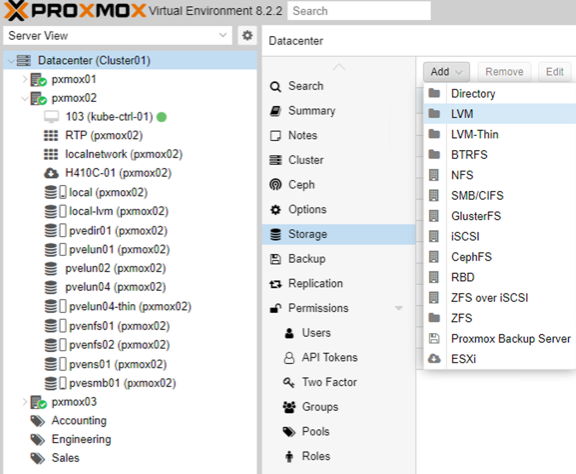

    navigazione di archiviazione lvm

  4. Fornire il nome dell'ID di archiviazione e selezionare l'archiviazione di base che corrisponde all'archiviazione iSCSI creata nel passaggio precedente. Selezionare il LUN per il volume di base e fornire il nome del gruppo di volumi. Assicurarsi che sia selezionata l'opzione condivisa. Con Proxmox VE 9 e versioni successive, abilitare Allow Snapshots as Volume-Chain opzione, visibile quando la casella di controllo Avanzate è abilitata.

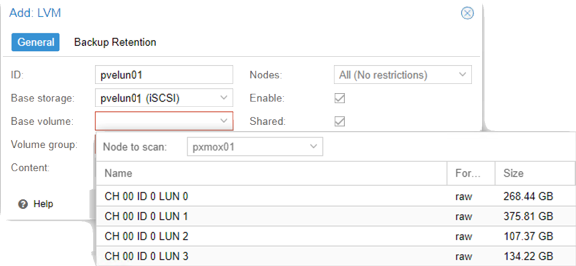

    creazione di storage lvm

  5. Di seguito è riportato il file di configurazione di archiviazione di esempio per LVM tramite iSCSI:

    Mostra esempio

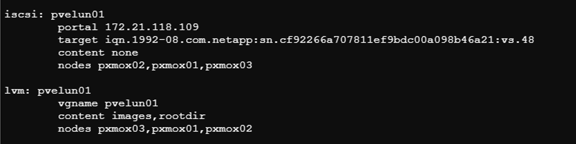

    configurazione lvm iscsi

    Con Proxmox VE 9 e versioni successive, il file di configurazione dell'archiviazione include l'opzione aggiuntiva snapshot-as-volume-chain 1 Quando Allow Snapshots as Volume-Chain è abilitato.
