Configurare i datastore NFS per vSphere 8 utilizzando gli ONTAP tools for VMware vSphere
Suggerisci modifiche
PDF
Distribuisci gli ONTAP tools for VMware vSphere 10 per configurare i datastore NFS in un ambiente vSphere 8. Questa procedura include la creazione di SVM e LIF per il traffico NFS, la configurazione della rete host ESXi e la registrazione degli strumenti ONTAP con il cluster vSphere.
Gli ONTAP tools for VMware vSphere 10 sono dotati di un'architettura di nuova generazione che consente elevata disponibilità e scalabilità native per il provider VASA (supportando iSCSI e NFS vVols). Ciò semplifica la gestione di più server VMware vCenter e cluster ONTAP .
In questo scenario mostreremo come distribuire e utilizzare gli ONTAP tools for VMware vSphere 10 e configurare un datastore NFS per vSphere 8.
Panoramica della soluzione
Questo scenario comprende i seguenti passaggi di alto livello:
-
Creare una macchina virtuale di archiviazione (SVM) con interfacce logiche (LIF) per il traffico NFS.
-
Creare un gruppo di porte distribuito per la rete NFS sul cluster vSphere 8.
-
Creare un adattatore vmkernel per NFS sugli host ESXi nel cluster vSphere 8.
-
Distribuire gli strumenti ONTAP 10 e registrarsi nel cluster vSphere 8.
-
Creare un nuovo datastore NFS sul cluster vSphere 8.
Architettura
Il diagramma seguente mostra i componenti architettonici di un'implementazione ONTAP tools for VMware vSphere 10.
Prerequisiti
Questa soluzione richiede i seguenti componenti e configurazioni:
-
Un sistema di archiviazione ONTAP AFF con porte dati fisiche su switch Ethernet dedicate al traffico di archiviazione.
-
La distribuzione del cluster vSphere 8 è completa e il client vSphere è accessibile.
-
Il modello OVA ONTAP tools for VMware vSphere 10 è stato scaricato dal sito di supporto NetApp .
NetApp consiglia una progettazione di rete ridondante per NFS, che garantisca tolleranza agli errori per sistemi di storage, switch, adattatori di rete e sistemi host. È comune distribuire NFS con una singola subnet o più subnet a seconda dei requisiti architettonici.
Fare riferimento a "Procedure consigliate per l'esecuzione di NFS con VMware vSphere" per informazioni dettagliate specifiche su VMware vSphere.
Per indicazioni di rete sull'utilizzo di ONTAP con VMware vSphere, fare riferimento a "Configurazione di rete - NFS" sezione della documentazione delle applicazioni aziendali NetApp .
Strumenti ONTAP completi 10 risorse possono essere trovate "ONTAP tools for VMware vSphere Risorse di documentazione" .
Fasi di distribuzione
Per distribuire gli strumenti ONTAP 10 e utilizzarli per creare un datastore NFS sul dominio di gestione VCF, completare i seguenti passaggi:
Creare SVM e LIF sul sistema di archiviazione ONTAP
Il passaggio seguente viene eseguito in ONTAP System Manager.
Creare la VM di archiviazione e i LIF
Completare i seguenti passaggi per creare una SVM insieme a più LIF per il traffico NFS.
-
Da ONTAP System Manager, vai su VM di archiviazione nel menu a sinistra e clicca su + Aggiungi per iniziare.
-
Nella procedura guidata Aggiungi VM di archiviazione, fornire un Nome per la SVM, selezionare lo Spazio IP e quindi, in Protocollo di accesso, fare clic sulla scheda SMB/CIFS, NFS, S3 e selezionare la casella per Abilitare NFS.
Non è necessario selezionare il pulsante Consenti accesso client NFS in quanto verranno utilizzati gli strumenti Ontap per VMware vSphere per automatizzare il processo di distribuzione del datastore. Ciò include la fornitura di accesso client per gli host ESXi. -
Nella sezione Interfaccia di rete compilare Indirizzo IP, Maschera di sottorete e Dominio di broadcast e porta per il primo LIF. Per i LIF successivi, la casella di controllo può essere abilitata per utilizzare impostazioni comuni a tutti i LIF rimanenti oppure per utilizzare impostazioni separate.
-
Scegliere se abilitare l'account di amministrazione della VM di archiviazione (per ambienti multi-tenancy) e fare clic su Salva per creare la SVM.
Configurare la rete per NFS sugli host ESXi
I passaggi seguenti vengono eseguiti sul cluster VI Workload Domain utilizzando il client vSphere. In questo caso viene utilizzato vCenter Single Sign-On in modo che il client vSphere sia comune tra i domini di gestione e di carico di lavoro.
Creare un gruppo di porte distribuito per il traffico NFS
Completare quanto segue per creare un nuovo gruppo di porte distribuito affinché la rete trasporti il traffico NFS:
-
Dal client vSphere, accedere a Inventario > Rete per il dominio del carico di lavoro. Passare allo switch distribuito esistente e scegliere l'azione per creare Nuovo gruppo di porte distribuite….
-
Nella procedura guidata Nuovo gruppo di porte distribuite, immettere un nome per il nuovo gruppo di porte e fare clic su Avanti per continuare.
-
Nella pagina Configura impostazioni compila tutte le impostazioni. Se si utilizzano le VLAN, assicurarsi di fornire l'ID VLAN corretto. Fare clic su Avanti per continuare.
-
Nella pagina Pronto per il completamento, rivedere le modifiche e fare clic su Fine per creare il nuovo gruppo di porte distribuite.
-
Una volta creato il gruppo di porte, accedi al gruppo di porte e seleziona l'azione Modifica impostazioni….
-
Nella pagina Gruppo di porte distribuite - Modifica impostazioni, vai a Teaming e failover nel menu a sinistra. Abilitare il teaming per gli Uplink da utilizzare per il traffico NFS assicurandosi che siano tutti insieme nell'area Uplink attivi. Spostare tutti gli uplink non utilizzati in Uplink non utilizzati.
-
Ripetere questo processo per ogni host ESXi nel cluster.
Creare un adattatore VMkernel su ciascun host ESXi
Ripetere questo processo su ciascun host ESXi nel dominio del carico di lavoro.
-
Dal client vSphere, passare a uno degli host ESXi nell'inventario del dominio del carico di lavoro. Dalla scheda Configura seleziona Schede VMkernel e clicca su Aggiungi rete… per iniziare.
-
Nella finestra Seleziona tipo di connessione seleziona Scheda di rete VMkernel e fai clic su Avanti per continuare.
-
Nella pagina Seleziona dispositivo di destinazione, seleziona uno dei gruppi di porte distribuiti per NFS creati in precedenza.
-
Nella pagina Proprietà porta mantenere le impostazioni predefinite (nessun servizio abilitato) e fare clic su Avanti per continuare.
-
Nella pagina Impostazioni IPv4 compilare Indirizzo IP, Maschera di sottorete e fornire un nuovo indirizzo IP del gateway (solo se richiesto). Fare clic su Avanti per continuare.
-
Rivedi le tue selezioni nella pagina Pronto per il completamento e fai clic su Fine per creare l'adattatore VMkernel.
Distribuire e utilizzare gli strumenti ONTAP 10 per configurare l'archiviazione
I passaggi seguenti vengono eseguiti sul cluster vSphere 8 utilizzando il client vSphere e comportano la distribuzione di OTV, la configurazione di ONTAP Tools Manager e la creazione di un datastore NFS vVols .
Per la documentazione completa sulla distribuzione e l'utilizzo ONTAP tools for VMware vSphere 10, fare riferimento a "Distribuisci gli ONTAP tools for VMware vSphere" .
Distribuisci gli ONTAP tools for VMware vSphere 10
Gli ONTAP tools for VMware vSphere 10 vengono distribuiti come appliance VM e forniscono un'interfaccia utente vCenter integrata per la gestione dello storage ONTAP . ONTAP Tools 10 è dotato di un nuovo portale di gestione globale per la gestione delle connessioni a più server vCenter e backend di archiviazione ONTAP .
|
In uno scenario di distribuzione non HA, sono richiesti tre indirizzi IP disponibili. Un indirizzo IP viene assegnato al bilanciatore del carico, un altro al piano di controllo Kubernetes e l'ultimo al nodo. In una distribuzione HA, sono necessari due indirizzi IP aggiuntivi per il secondo e il terzo nodo, oltre ai tre iniziali. Prima dell'assegnazione, i nomi host devono essere associati agli indirizzi IP nel DNS. È importante che tutti e cinque gli indirizzi IP siano sulla stessa VLAN scelta per la distribuzione. |
Completare quanto segue per distribuire gli ONTAP tools for VMware vSphere:
-
Ottieni l'immagine OVA degli strumenti ONTAP da"Sito di supporto NetApp" e scaricarlo in una cartella locale.
-
Accedere all'appliance vCenter per il cluster vSphere 8.
-
Dall'interfaccia dell'appliance vCenter, fare clic con il pulsante destro del mouse sul cluster di gestione e selezionare Distribuisci modello OVF…
-
Nella procedura guidata Distribuisci modello OVF, fare clic sul pulsante di opzione File locale e selezionare il file OVA degli strumenti ONTAP scaricato nel passaggio precedente.
-
Per i passaggi da 2 a 5 della procedura guidata, selezionare un nome e una cartella per la VM, selezionare la risorsa di elaborazione, rivedere i dettagli e accettare il contratto di licenza.
-
Per la posizione di archiviazione dei file di configurazione e del disco, selezionare un datastore locale o un datastore vSAN.
-
Nella pagina Seleziona rete seleziona la rete utilizzata per la gestione del traffico.
-
Nella pagina Configurazione selezionare la configurazione di distribuzione da utilizzare. In questo scenario viene utilizzato il metodo di distribuzione semplice.
ONTAP Tools 10 offre molteplici configurazioni di distribuzione, tra cui distribuzioni ad alta disponibilità che utilizzano più nodi. Per la documentazione su tutte le configurazioni di distribuzione e i prerequisiti, fare riferimento a "Prerequisiti per la distribuzione ONTAP tools for VMware vSphere" .
-

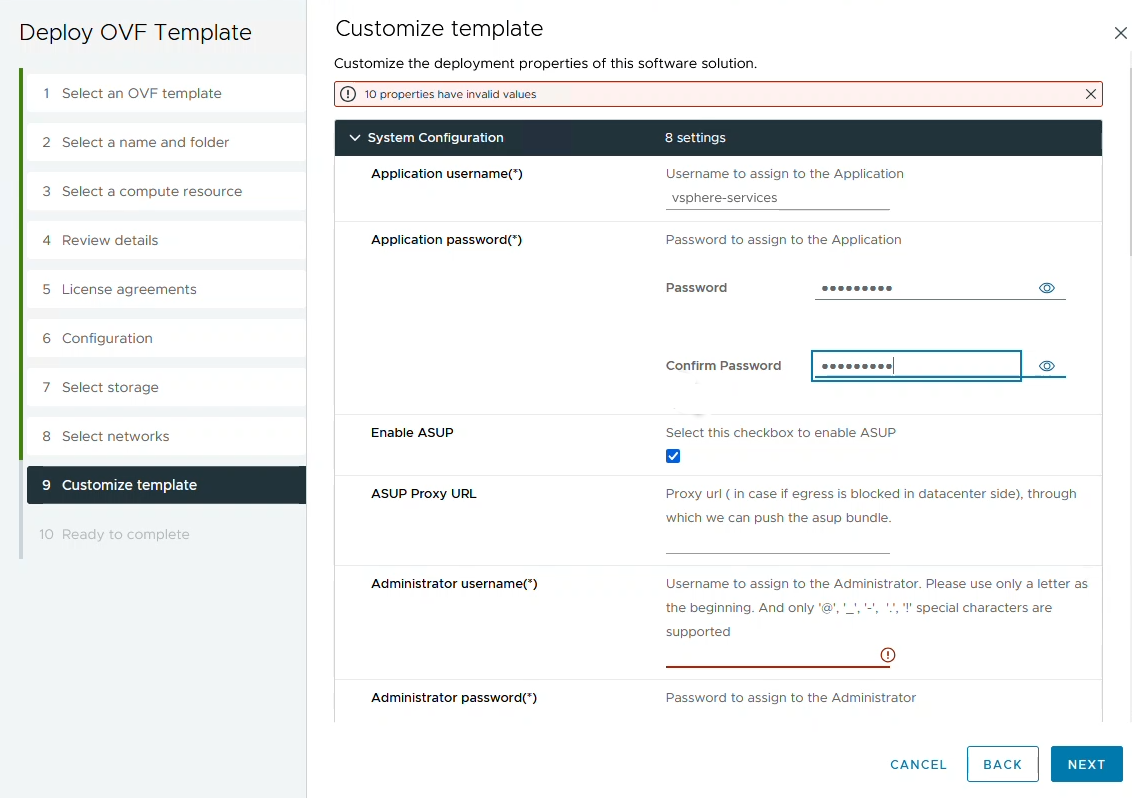

Nella pagina Personalizza modello compila tutte le informazioni richieste:
-
Nome utente dell'applicazione da utilizzare per registrare il provider VASA e SRA nel vCenter Server.
-
Abilita ASUP per il supporto automatizzato.
-
URL proxy ASUP, se necessario.
-
Nome utente e password dell'amministratore.
-
Server NTP.
-
Password utente di manutenzione per accedere alle funzioni di gestione dalla console.
-
IP del bilanciatore del carico.
-
IP virtuale per il piano di controllo K8s.
-
VM primaria per selezionare la VM corrente come primaria (per configurazioni HA).
-
Nome host per la VM
-
Fornire i campi delle proprietà di rete richiesti.
Fare clic su Avanti per continuare.
-
-
Rivedere tutte le informazioni nella pagina Pronto per il completamento e fare clic su Fine per iniziare a distribuire l'appliance degli strumenti ONTAP .
Collegare Storage Backend e vCenter Server agli strumenti ONTAP 10.
Il gestore degli strumenti ONTAP viene utilizzato per configurare le impostazioni globali per ONTAP Tools 10.
-
Accedi a ONTAP Tools Manager navigando su
https://<loadBalanceIP>:8443/virtualization/ui/in un browser web ed effettuando l'accesso con le credenziali amministrative fornite durante la distribuzione.
-
Nella pagina Introduzione fare clic su Vai a Backend di archiviazione.
-
Nella pagina Backend di archiviazione, fare clic su AGGIUNGI per inserire le credenziali di un sistema di archiviazione ONTAP da registrare con gli strumenti ONTAP 10.
-

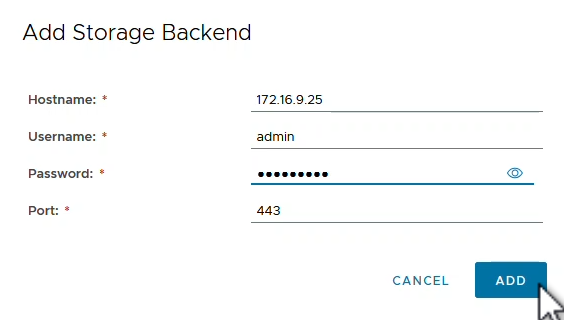

Nella casella Aggiungi backend di archiviazione, compilare le credenziali per il sistema di archiviazione ONTAP .
-

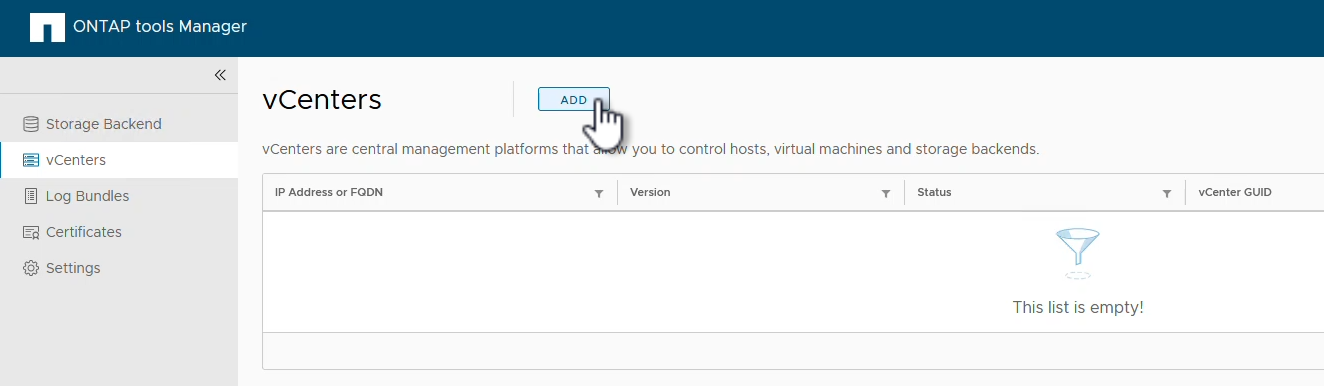

Nel menu a sinistra fare clic su vCenter, quindi su AGGIUNGI per inserire le credenziali di un server vCenter da registrare con gli strumenti ONTAP 10.
-
Nella casella Aggiungi vCenter, compilare le credenziali per il sistema di archiviazione ONTAP .
-
Dal menu verticale a tre punti per il server vCenter appena rilevato, selezionare Associa backend di archiviazione.
-
Nella casella Associa backend di archiviazione, selezionare il sistema di archiviazione ONTAP da associare al server vCenter e fare clic su Associa per completare l'azione.
-

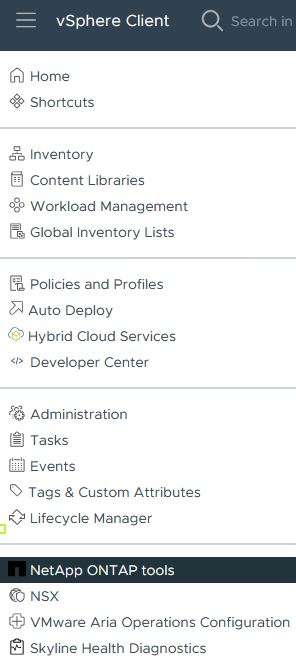

Per verificare l'installazione, accedi al client vSphere e seleziona *Strumenti NetApp ONTAP * dal menu a sinistra.
-
Dalla dashboard degli strumenti ONTAP dovresti vedere che uno Storage Backend è stato associato al vCenter Server.
Creare un datastore NFS utilizzando gli strumenti ONTAP 10
Completare i seguenti passaggi per distribuire un datastore ONTAP , in esecuzione su NFS, utilizzando gli strumenti ONTAP 10.
-
Nel client vSphere, accedere all'inventario di archiviazione. Dal menu AZIONI, selezionare Strumenti NetApp ONTAP > Crea datastore.
-
Nella pagina Tipo della procedura guidata Crea datastore, fare clic sul pulsante di opzione NFS e quindi su Avanti per continuare.
-
Nella pagina Nome e protocollo, compilare il nome, la dimensione e il protocollo per il datastore. Fare clic su Avanti per continuare.
-
Nella pagina Archiviazione seleziona una piattaforma (filtra il sistema di archiviazione in base al tipo) e una VM di archiviazione per il volume. Facoltativamente, seleziona una policy di esportazione personalizzata. Fare clic su Avanti per continuare.
-
Nella pagina Attributi di archiviazione seleziona l'aggregato di archiviazione da utilizzare e, facoltativamente, le opzioni avanzate come la prenotazione dello spazio e la qualità del servizio. Fare clic su Avanti per continuare.
-
Infine, rivedere il Riepilogo e fare clic su Fine per iniziare a creare il datastore NFS.
Ridimensionare un datastore NFS utilizzando gli strumenti ONTAP 10
Completare i seguenti passaggi per ridimensionare un datastore NFS esistente utilizzando gli strumenti ONTAP 10.
-
Nel client vSphere, accedere all'inventario di archiviazione. Dal menu AZIONI, selezionare Strumenti NetApp ONTAP > Ridimensiona datastore.
-
Nella procedura guidata Ridimensiona datastore, inserisci la nuova dimensione del datastore in GB e fai clic su Ridimensiona per continuare.
-
Monitorare l'avanzamento del processo di ridimensionamento nel riquadro Attività recenti.
Informazioni aggiuntive
Per un elenco completo degli ONTAP tools for VMware vSphere 10, fare riferimento a "ONTAP tools for VMware vSphere Risorse di documentazione" .
Per ulteriori informazioni sulla configurazione dei sistemi di archiviazione ONTAP , fare riferimento a"Documentazione ONTAP 10" centro.
