Distribuisci ONTAP tools e crea un datastore NFS per il dominio di gestione VCF

Collaboratori netapp-jsnyder sureshthoppay netapp-lhalbert
PDF

Distribuisci ONTAP tools for VMware vSphere 10 e crea un NFS datastore per consentire una perfetta integrazione con VMware Cloud Foundation. Distribuirai ONTAP tools, configurerai i backend di storage e creerai un NFS datastore per supportare la convergenza di un vCenter a un dominio di gestione VCF.

Passaggio 1: distribuire gli ONTAP tools for VMware vSphere

In questa fase, gli strumenti ONTAP vengono distribuiti in una configurazione non HA. Per ulteriori dettagli sulla distribuzione delle configurazioni HA e non HA, fare riferimento a "Distribuisci gli ONTAP tools for VMware vSphere" .

Passi

  1. Scarica il modello OVA degli strumenti ONTAP da "Sito di supporto NetApp" .

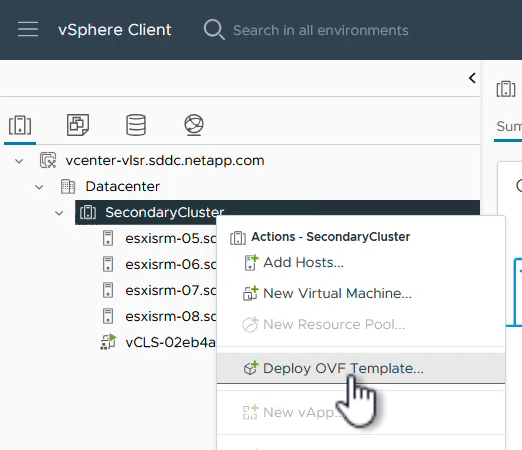

  2. Nel client vSphere, fare clic con il pulsante destro del mouse sul cluster e scegliere Distribuisci modello OVF.

    Mostra esempio
    Distribuisci il modello OVF

  3. Nel Modello di distribuzione OVF completare i passaggi per:

    • Seleziona un modello OVF.

    • Seleziona un nome e una cartella.

    • Seleziona una risorsa di elaborazione.

    • Dettagli della recensione.

    • Accettare il contratto di licenza.

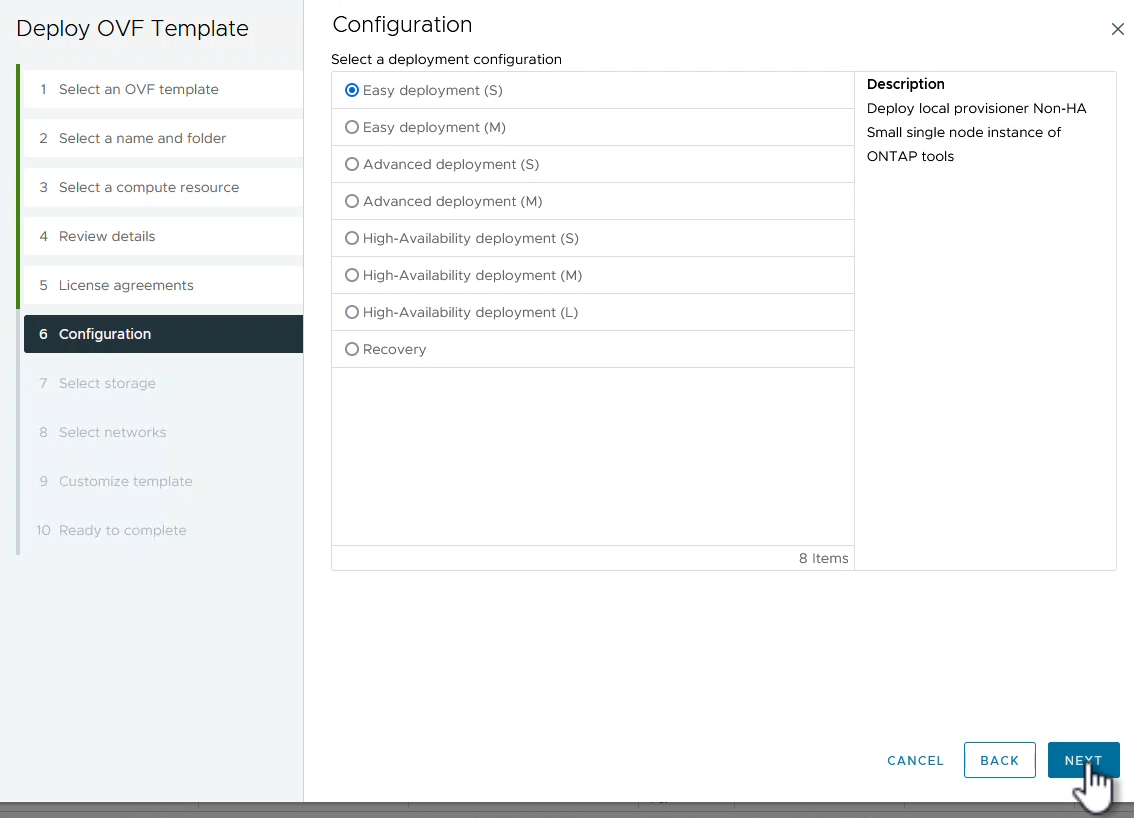

  4. Nella pagina Configurazione del modello, selezionare il tipo di distribuzione, inclusa la possibilità di distribuire gli strumenti ONTAP in una configurazione HA. Fare clic su Avanti per continuare.

    Mostra esempio
    configurazione - tipo di distribuzione

  5. Nella pagina Seleziona storage, seleziona il datastore su cui installare la VM e fai clic su Avanti.

  6. Selezionare la rete su cui comunicherà la VM degli strumenti ONTAP . Fare clic su Avanti per continuare.

  7. Nella finestra Personalizza modello, compila tutte le informazioni richieste.

    • Nome utente e password dell'applicazione

    • Scegliere se abilitare ASUP (AutoSupport). Includi un URL proxy.

    • Nome utente e password dell'amministratore.

    • Server NTP.

    • Nome utente e password di manutenzione (account "maint" utilizzato nella console).

    • Fornire gli indirizzi IP richiesti per la configurazione della distribuzione.

    • Fornire tutte le informazioni di rete per la configurazione del nodo.

      Mostra esempio
      Personalizza il modello

  8. Fare clic su Avanti per continuare, quindi su Fine per iniziare la distribuzione.

Passaggio 2: configurare gli strumenti ONTAP

Dopo aver installato e acceso la VM degli strumenti ONTAP , aggiungere i server vCenter e i sistemi di storage ONTAP che si desidera gestire.

Passi

  1. Aggiungere istanze vCenter seguendo le istruzioni nella documentazione degli ONTAP tools for VMware vSphere : "Aggiungi istanze vCenter" .

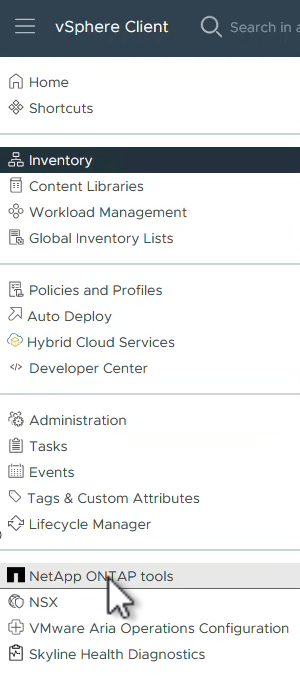

  2. Per aggiungere un sistema di storage ONTAP , accedi al client vSphere e vai al menu principale a sinistra. Fare clic su *Strumenti NetApp ONTAP * per avviare l'interfaccia utente.

    Mostra esempio
    strumenti ONTAP aperti

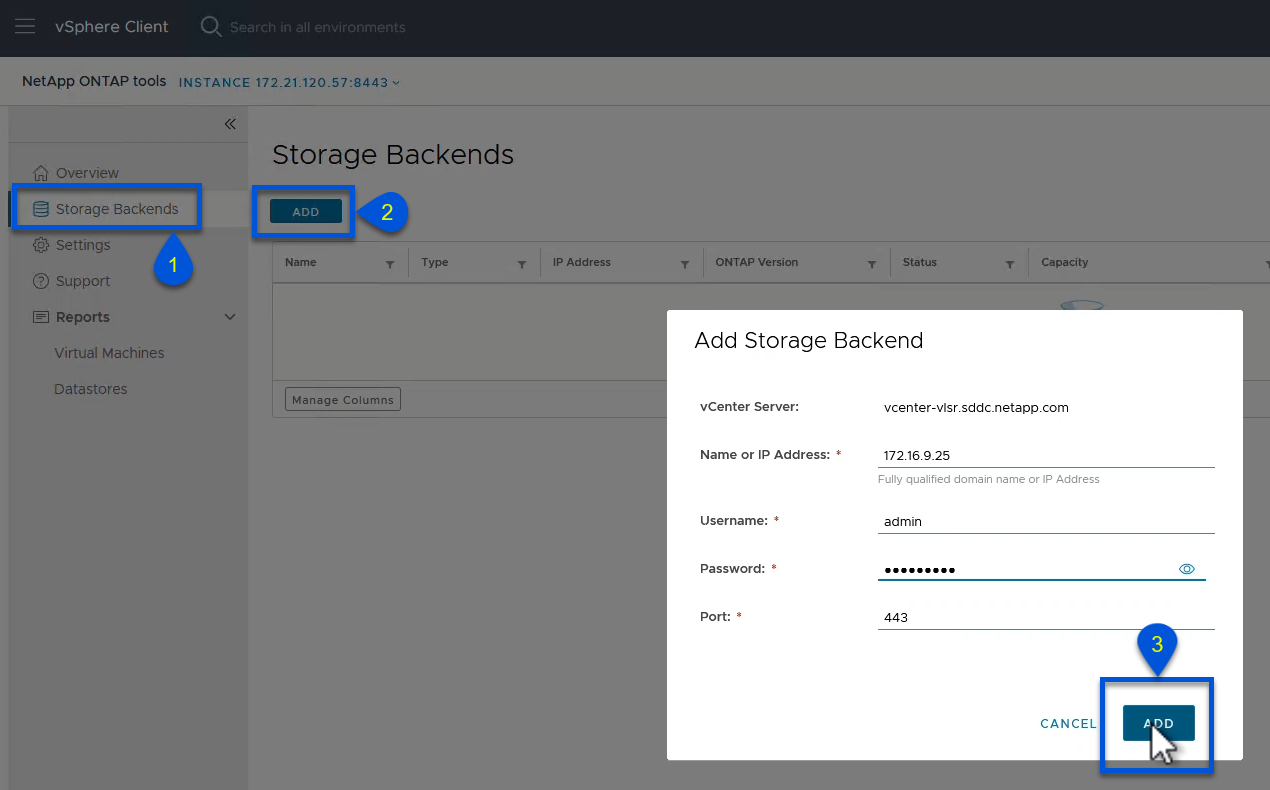

  3. Vai su Backend di archiviazione nel menu a sinistra e clicca su Aggiungi per accedere alla finestra Aggiungi backend di archiviazione.

  4. Immettere l'indirizzo IP e le credenziali per il sistema di archiviazione ONTAP da gestire. Fare clic su Aggiungi per terminare.

    Mostra esempio
    Aggiungi backend di archiviazione
    Suggerimento Per consentire la gestione completa di tutte le SVM nel sistema di storage, aggiungere il backend di storage nell'interfaccia utente del client vSphere utilizzando l'indirizzo IP del cluster. In alternativa, il backend di archiviazione può essere aggiunto e associato a un'istanza vCenter utilizzando ONTAP Tools Manager in https://loadBalanceIP:8443/virtualization/ui/ . Questo metodo alternativo consente di aggiungere solo le credenziali SVM all'interfaccia utente del client vSphere, il che fornisce un controllo più granulare sull'accesso allo storage.

Passaggio 3: provisioning del datastore NFS

Gli strumenti ONTAP integrano le funzionalità nell'intera interfaccia utente del client vSphere. In questa fase, un datastore NFS viene predisposto dalla pagina dell'inventario di archiviazione.

Passi

  1. Nel client vSphere, accedere all'inventario di archiviazione.

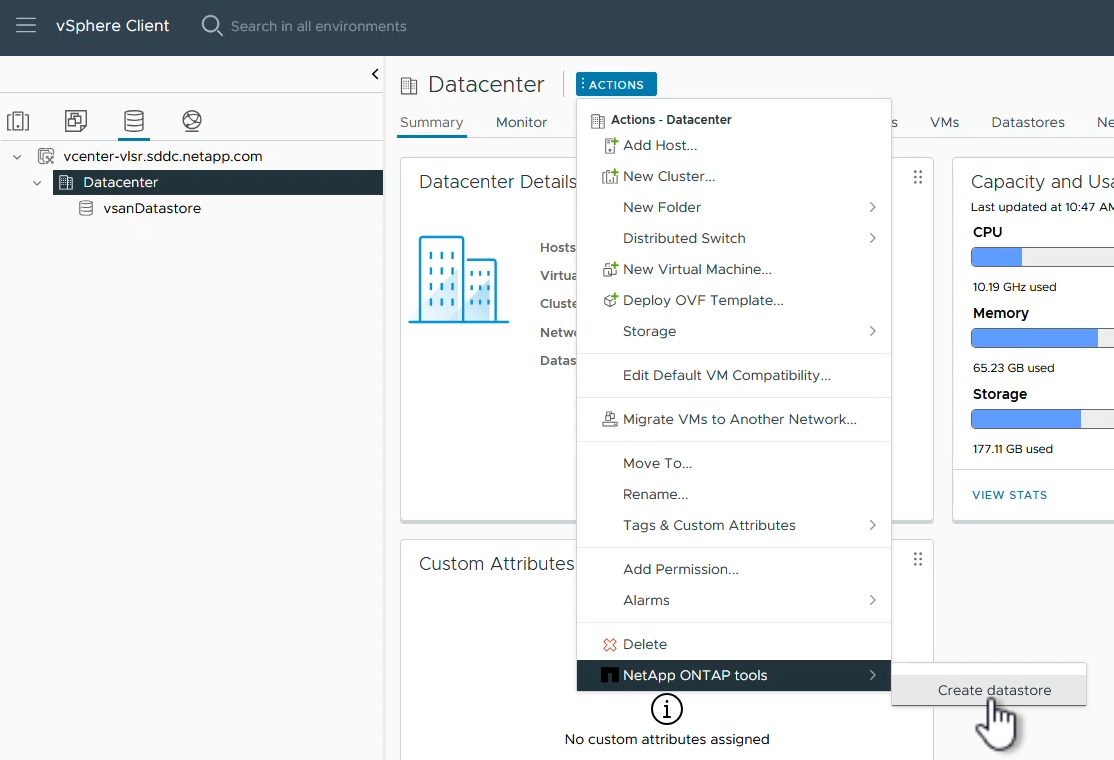

  2. Passare a AZIONI > Strumenti NetApp ONTAP > Crea datastore.

    Mostra esempio
    Crea archivio dati

  3. Nella procedura guidata Crea datastore, seleziona il tipo di datastore da creare. Le opzioni sono NFS o VMFS.

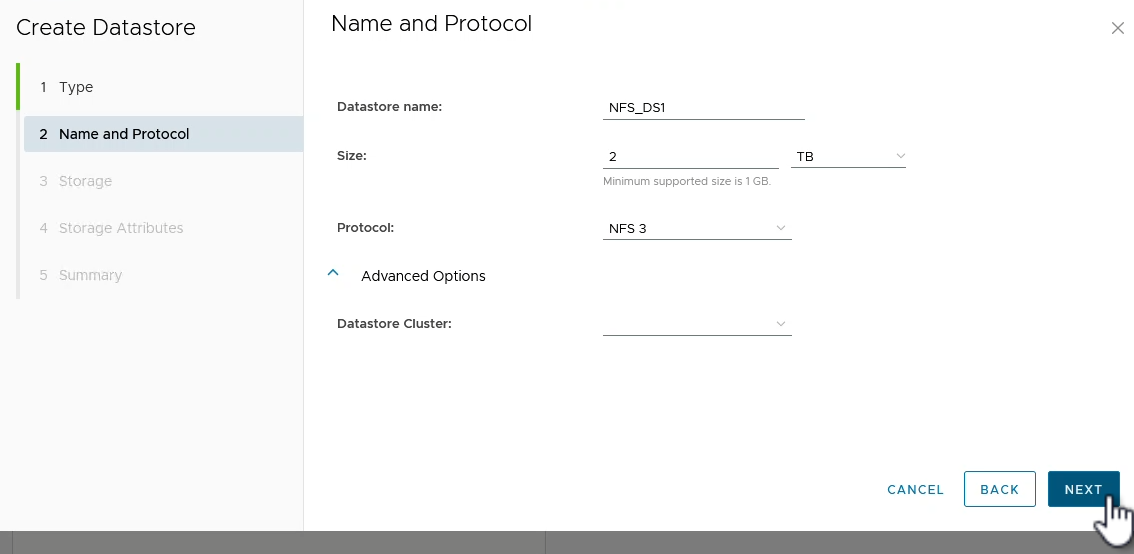

  4. Nella pagina Nome e protocollo, immettere un nome per il datastore, la dimensione e il protocollo NFS da utilizzare.

    Mostra esempio
    Nome e protocollo

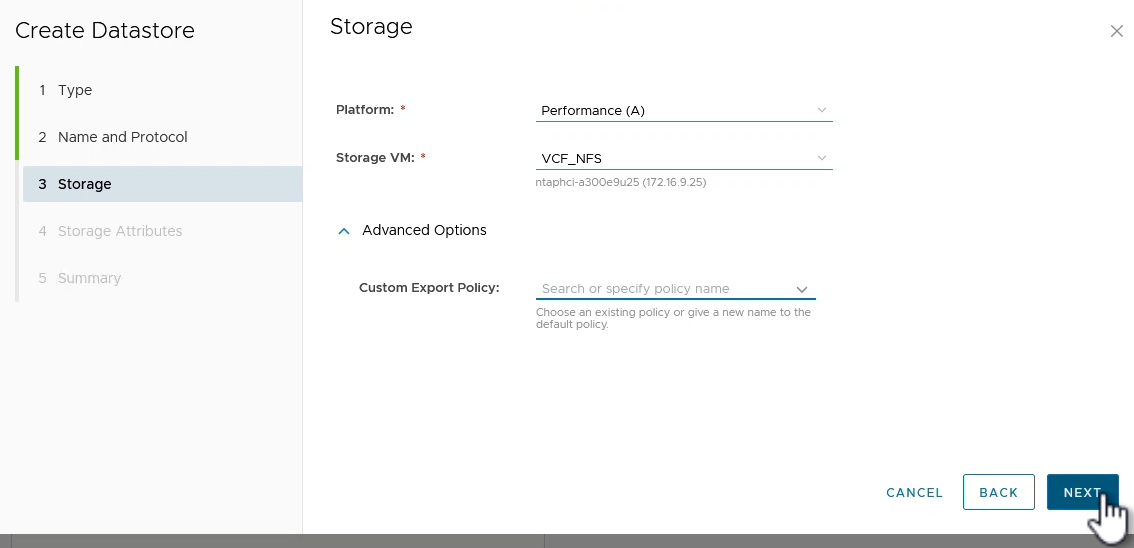

  5. Nella pagina Archiviazione, selezionare la piattaforma di archiviazione ONTAP e la macchina virtuale di archiviazione (SVM). Qui puoi anche selezionare qualsiasi criterio di esportazione personalizzato disponibile. Fare clic su Avanti per continuare.

    Mostra esempio
    Pagina di archiviazione

  6. Nella pagina Attributi di archiviazione, selezionare l'aggregato di archiviazione da utilizzare. Fare clic su Avanti per continuare.

  7. Nella pagina Riepilogo, rivedere le informazioni e fare clic su Fine per avviare il processo di provisioning.

    ONTAP tools crea un volume sul sistema storage ONTAP e lo monta come datastore NFS su tutti gli host vSphere nel cluster.

    Mostra esempio

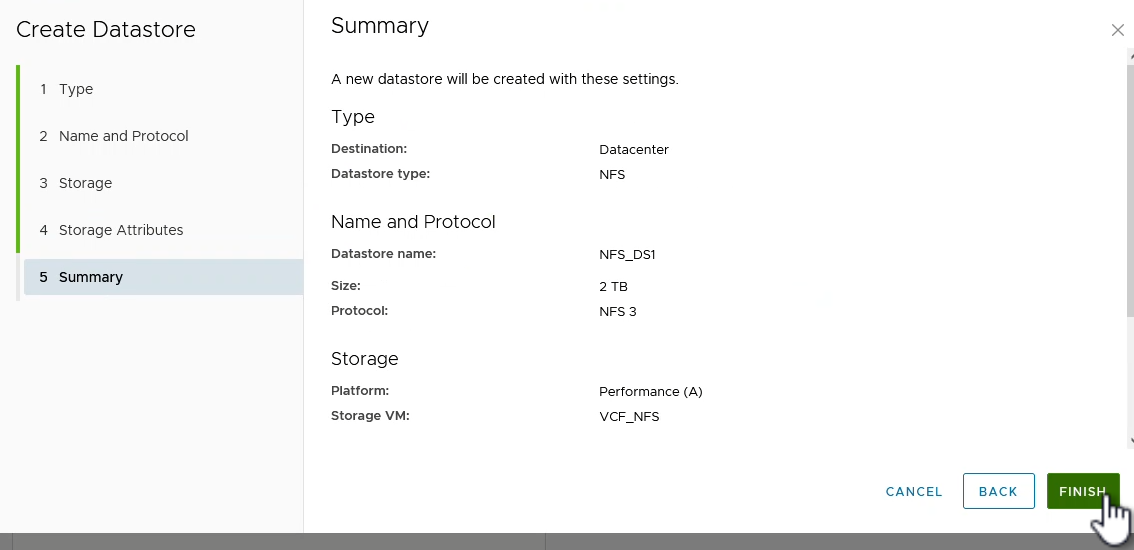

    Pagina di riepilogo

Cosa succederà ora?

Dopo che hai distribuito ONTAP tools e hai predisposto il datastore NFS, "convergi il vSphere cluster al dominio di gestione VCF".
