Distribuisci ONTAP tools e predisponi il datastore VMFS per la convergenza del dominio di gestione VCF

Collaboratori sureshthoppay
PDF

Distribuisci ONTAP tools for VMware vSphere 10 e fornisci un datastore VMFS supportato per abilitare un'integrazione senza interruzioni con VMware Cloud Foundation. Distribuirai ONTAP tools, configurerai i backend di storage e creerai un datastore VMFS per supportare la convergenza di un cluster vSphere a un dominio di gestione VCF.

Passaggio 1: distribuire gli ONTAP tools for VMware vSphere

In questa fase gli strumenti ONTAP 10 vengono implementati in una configurazione non HA. Per ulteriori dettagli sulla distribuzione delle configurazioni HA e non HA, fare riferimento alla documentazione degli ONTAP tools for VMware vSphere : "Distribuisci gli ONTAP tools for VMware vSphere" .

Passi

  1. Scarica il modello OVA degli strumenti ONTAP 10 da "Sito di supporto NetApp" .

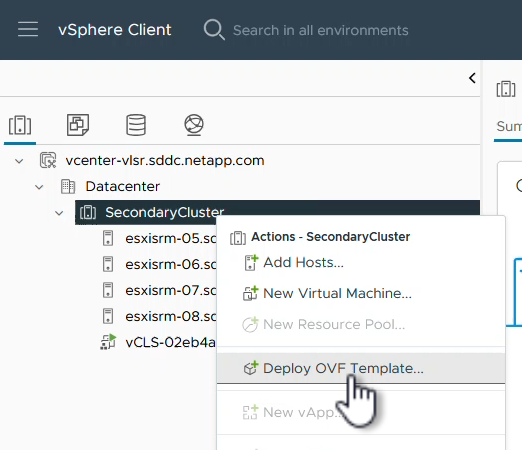

  2. Nel client vSphere, fare clic con il pulsante destro del mouse sul cluster e scegliere Distribuisci modello OVF.

    Mostra esempio
    Distribuisci il modello OVF

  3. Nel Modello di distribuzione OVF completare i passaggi per:

    • Seleziona un modello OVF.

    • Seleziona un nome e una cartella.

    • Seleziona una risorsa di elaborazione.

    • Dettagli della recensione.

    • Accettare il contratto di licenza.

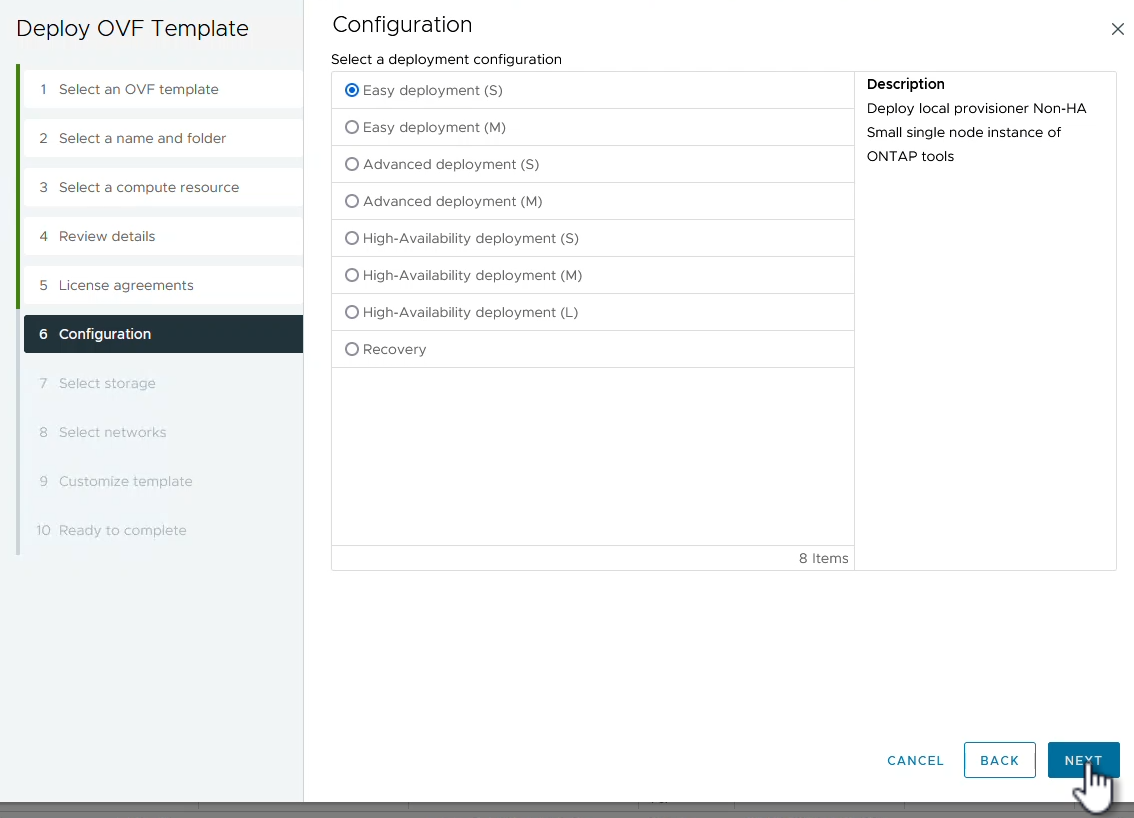

  4. Nella pagina Configurazione del modello, selezionare il tipo di distribuzione, inclusa la distribuzione degli strumenti ONTAP in una configurazione HA, quindi fare clic su Avanti per continuare.

    Mostra esempio
    configurazione - tipo di distribuzione

  5. Nella pagina Seleziona storage, seleziona il datastore su cui installare la VM e fai clic su Avanti.

  6. Selezionare la rete su cui comunicherà la VM degli strumenti ONTAP .

  7. Fare clic su Avanti per continuare.

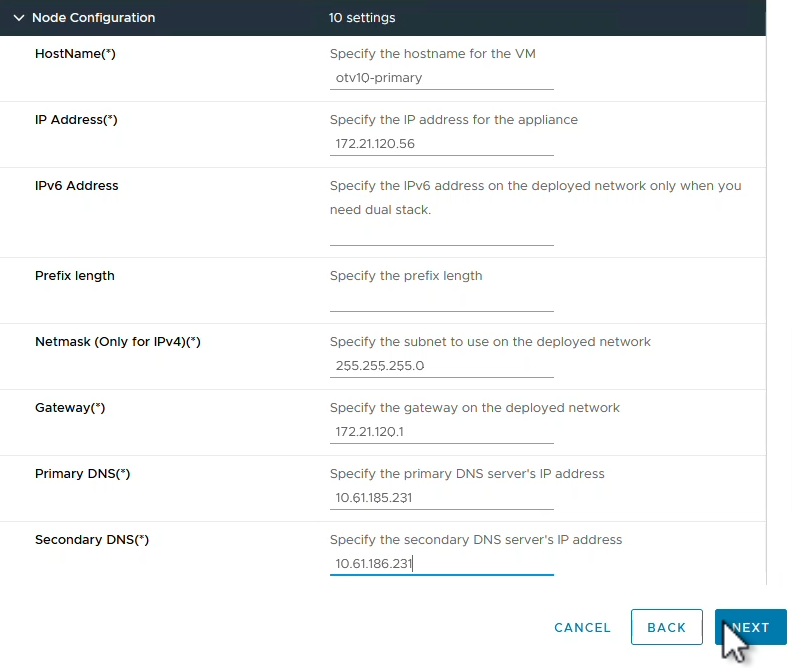

  8. Nella finestra Personalizza modello, compila tutte le informazioni richieste.

    • Nome utente e password dell'applicazione

    • Scegliere se abilitare ASUP (supporto automatico) includendo un URL proxy.

    • Nome utente e password dell'amministratore.

    • Server NTP.

    • Nome utente e password di manutenzione (account di manutenzione utilizzato nella console).

    • Fornire gli indirizzi IP richiesti per la configurazione della distribuzione.

    • Fornire tutte le informazioni di rete per la configurazione del nodo.

      Mostra esempio
      Personalizza il modello

  9. Fare clic su Avanti per continuare, quindi su Fine per iniziare la distribuzione.

Passaggio 2: configurare gli strumenti ONTAP

Dopo aver installato e acceso la VM degli strumenti ONTAP , aggiungere i server vCenter e i sistemi di storage ONTAP da gestire. Fare riferimento al "Documentazione ONTAP tools for VMware vSphere" per maggiori informazioni.

Passi

  1. Aggiungere istanze vCenter seguendo le istruzioni nella documentazione degli ONTAP tools for VMware vSphere : "Aggiungi istanze vCenter" .

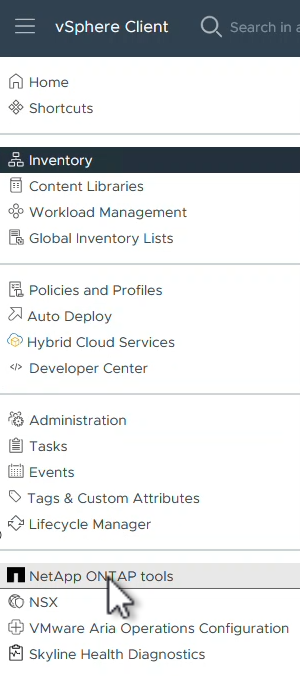

  2. Per aggiungere un sistema di storage ONTAP , accedi al client vSphere e vai al menu principale a sinistra. Fare clic su *Strumenti NetApp ONTAP * per avviare l'interfaccia utente.

    Mostra esempio
    strumenti ONTAP aperti

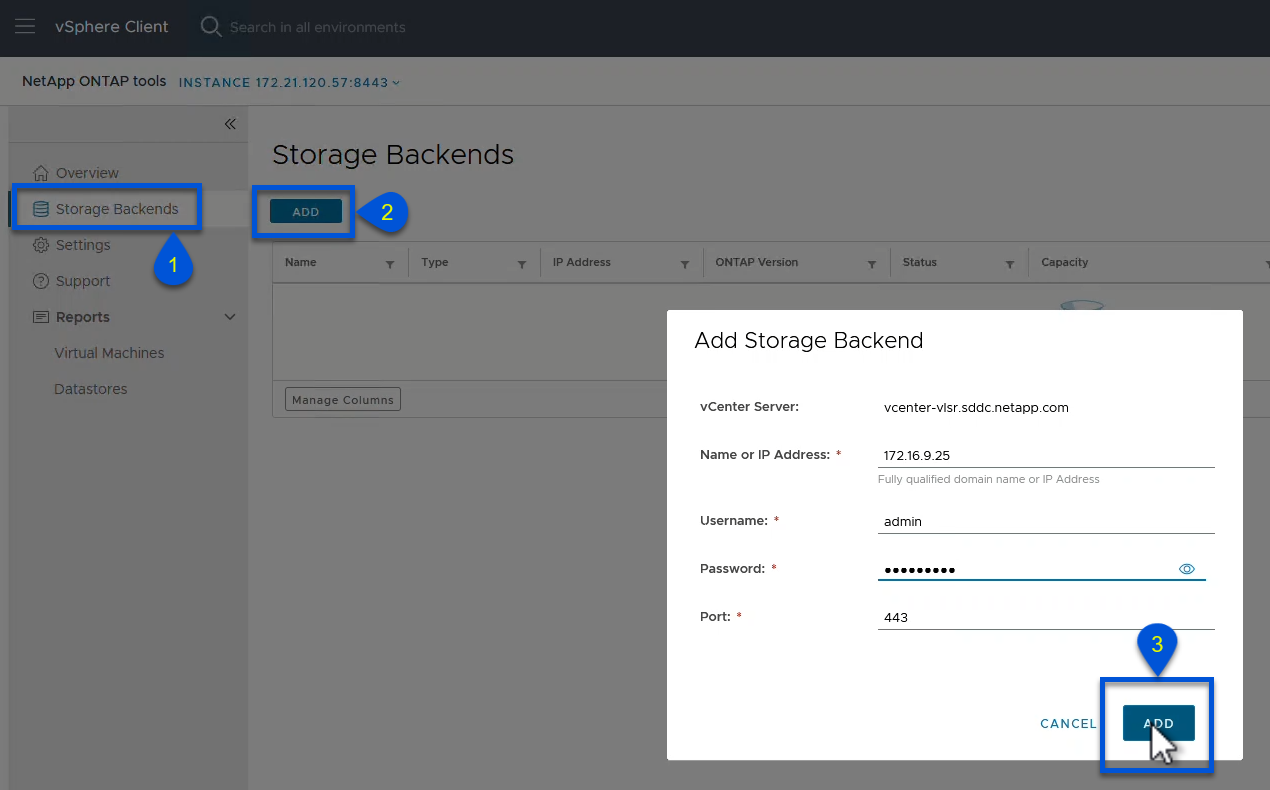

  3. Vai su Backend di archiviazione nel menu a sinistra e clicca su Aggiungi per accedere alla finestra Aggiungi backend di archiviazione.

  4. Immettere l'indirizzo IP e le credenziali per il sistema di archiviazione ONTAP da gestire. Fare clic su Aggiungi per terminare.

    Mostra esempio
    Aggiungi backend di archiviazione
Nota Il backend di storage viene aggiunto nell'interfaccia utente del client vSphere utilizzando l'indirizzo IP del cluster. Ciò consente la gestione completa di tutte le SVM nel sistema di archiviazione. In alternativa, il backend di archiviazione può essere aggiunto e associato a un'istanza vCenter utilizzando ONTAP Tools Manager in https://loadBalanceIP:8443/virtualization/ui/ . Con questo metodo è possibile aggiungere solo le credenziali SVM all'interfaccia utente del client vSphere, garantendo un controllo più granulare sull'accesso allo storage.

Passaggio 3: Esegui il provisioning del datastore VMFS con ONTAP tools

Gli ONTAP tools integrano funzionalità in tutta l'interfaccia utente del client vSphere. In questo passaggio, viene effettuato il provisioning di un datastore VMFS dalla pagina di inventario degli host.

Passi

  1. Nel client vSphere, accedere all'inventario degli host (o dello storage).

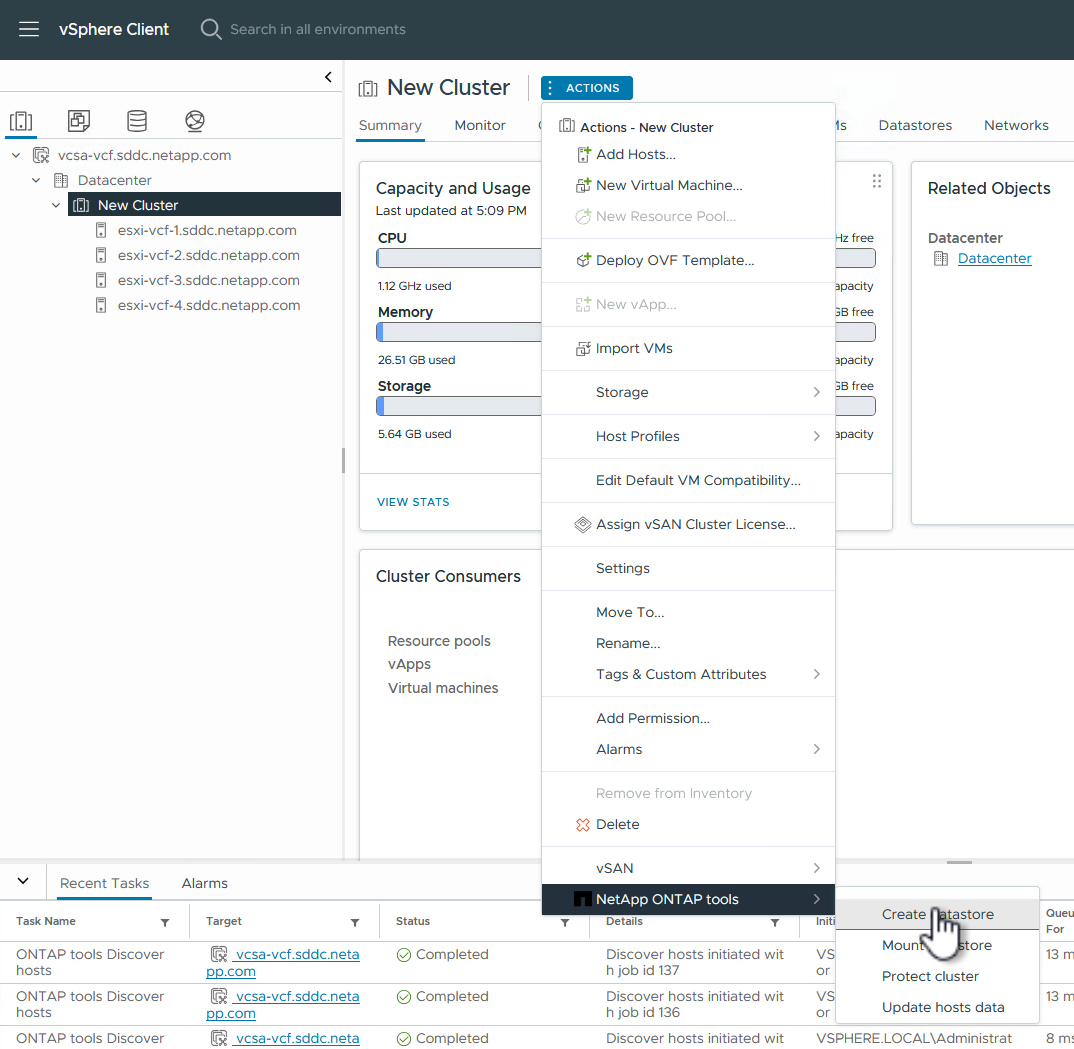

  2. Passare a AZIONI > Strumenti NetApp ONTAP > Crea datastore.

    Mostra esempio
    Crea archivio dati

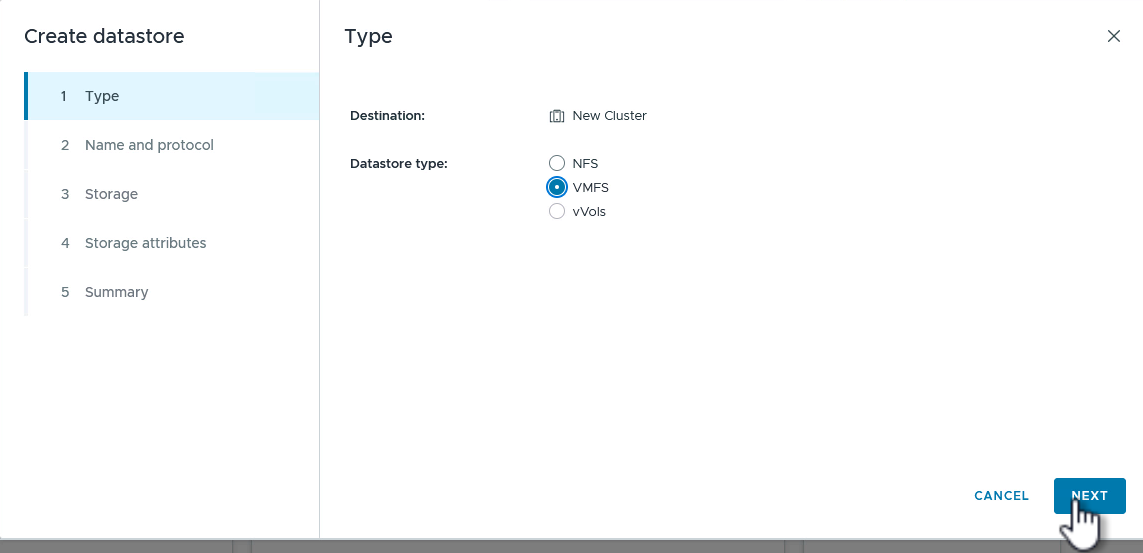

  3. Nella procedura guidata Crea datastore, seleziona VMFS come tipo di datastore da creare.

    Mostra esempio
    Tipo di archivio dati

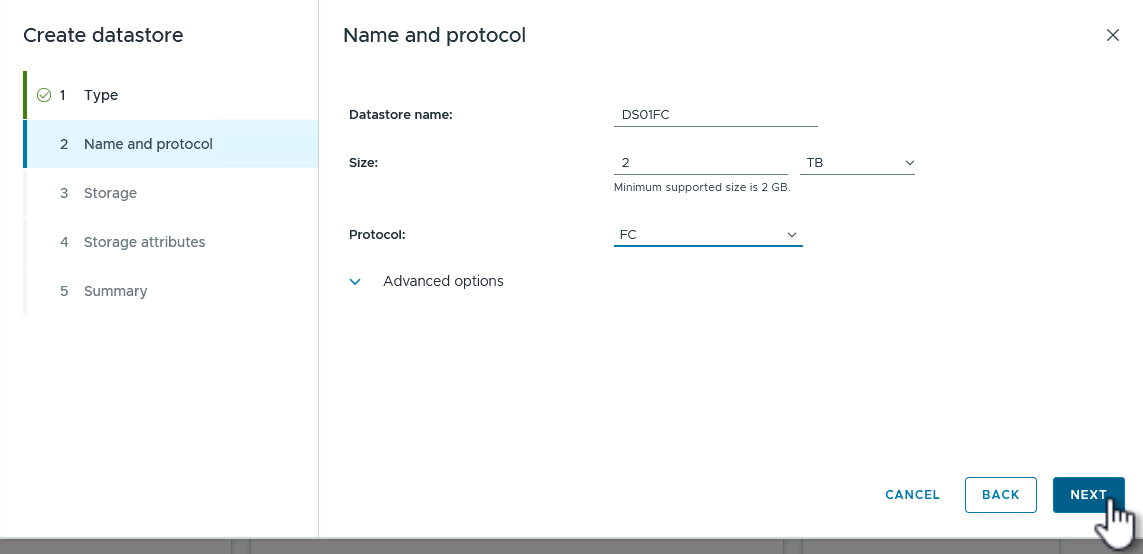

  4. Nella pagina Nome e protocollo, inserisci il nome del datastore, la dimensione e il protocollo che vuoi usare.

    Mostra esempio
    Nome e protocollo

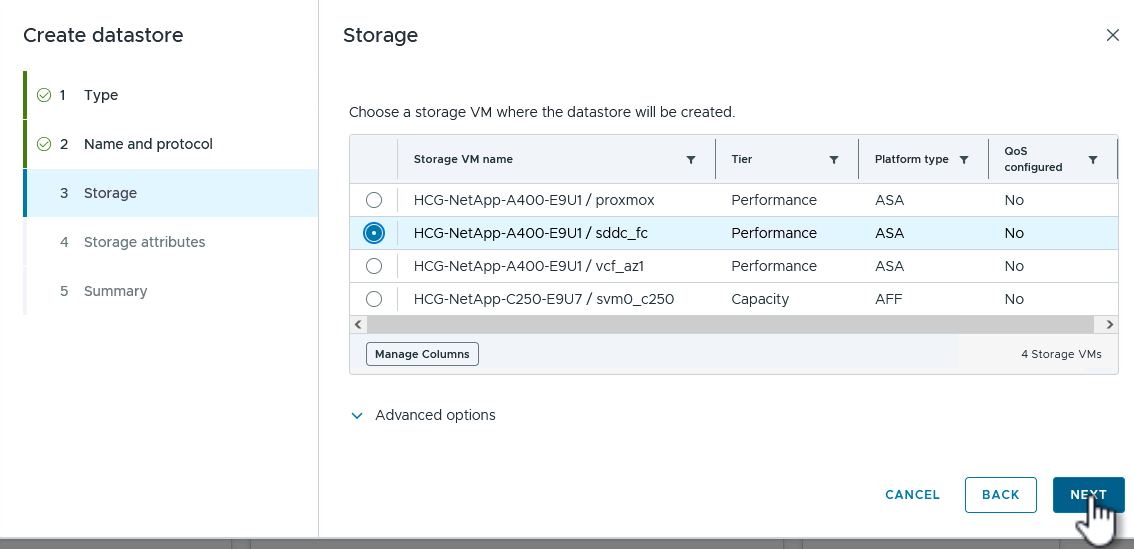

  5. Nella pagina Archiviazione, selezionare la piattaforma di archiviazione ONTAP e la macchina virtuale di archiviazione (SVM). Qui puoi anche selezionare qualsiasi criterio di esportazione personalizzato disponibile. Fare clic su Avanti per continuare.

    Mostra esempio
    Pagina di archiviazione

  6. Nella pagina Attributi di archiviazione, selezionare l'aggregato di archiviazione da utilizzare. Fare clic su Avanti per continuare.

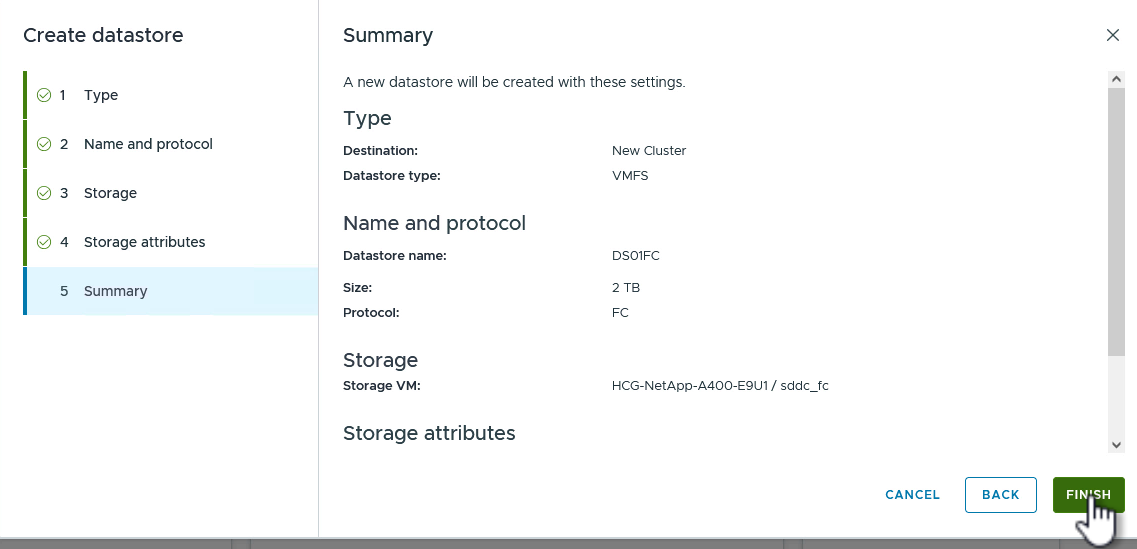

  7. Nella pagina Riepilogo, rivedere le informazioni e fare clic su Fine per avviare il processo di provisioning.

    Gli ONTAP tools creeranno un volume sul sistema storage ONTAP e lo monteranno come datastore VMFS su tutti gli host vSphere nel cluster.

    Mostra esempio
    Pagina di riepilogo

Video di riferimento:

iSCSI Multipath con AFF e ASA r2

Cosa succederà ora?

Dopo aver distribuito ONTAP tools e aver predisposto il datastore VMFS, "Convergi il vSphere cluster in un dominio di gestione VCF".
