Da ONTAP System Manager, vai su VM di archiviazione nel menu a sinistra e clicca su + Aggiungi per iniziare.

Nella procedura guidata Aggiungi VM di archiviazione, fornire un Nome per la SVM, selezionare lo Spazio IP e quindi, in Protocollo di accesso, fare clic sulla scheda iSCSI e selezionare la casella per Abilitare iSCSI.

Nella sezione Interfaccia di rete compilare Indirizzo IP, Maschera di sottorete e Dominio di broadcast e porta per il primo LIF. Per i LIF successivi, la casella di controllo può essere abilitata per utilizzare impostazioni comuni a tutti i LIF rimanenti oppure per utilizzare impostazioni separate.

Per il multipathing e il failover su più percorsi, NetApp consiglia di disporre di almeno due LIF per nodo di storage in reti Ethernet separate per tutte le SVM nelle configurazioni iSCSI.

Scegliere se abilitare l'account di amministrazione della VM di archiviazione (per ambienti multi-tenancy) e fare clic su Salva per creare la SVM.

Dal client vSphere, accedere a Inventario > Rete per il dominio del carico di lavoro. Passare allo switch distribuito esistente e scegliere l'azione per creare Nuovo gruppo di porte distribuite…​.

Nella procedura guidata Nuovo gruppo di porte distribuite, immettere un nome per il nuovo gruppo di porte e fare clic su Avanti per continuare.

Nella pagina Configura impostazioni compila tutte le impostazioni. Se si utilizzano le VLAN, assicurarsi di fornire l'ID VLAN corretto. Fare clic su Avanti per continuare.

Nella pagina Pronto per il completamento, rivedere le modifiche e fare clic su Fine per creare il nuovo gruppo di porte distribuite.

Ripetere questa procedura per creare un gruppo di porte distribuito per la seconda rete iSCSI utilizzata e assicurarsi di aver immesso l'ID VLAN corretto.

Una volta creati entrambi i gruppi di porte, passare al primo gruppo di porte e selezionare l'azione Modifica impostazioni…​.

Nella pagina Gruppo di porte distribuite - Modifica impostazioni, vai su Teaming e failover nel menu a sinistra e fai clic su uplink2 per spostarlo in basso a Uplink non utilizzati.

Ripetere questo passaggio per il secondo gruppo di porte iSCSI. Questa volta, però, sposta uplink1 in Uplink non utilizzati.

Dal client vSphere, passare a uno degli host ESXi nell'inventario del dominio del carico di lavoro. Dalla scheda Configura seleziona Schede VMkernel e clicca su Aggiungi rete…​ per iniziare.

Nella finestra Seleziona tipo di connessione seleziona Scheda di rete VMkernel e fai clic su Avanti per continuare.

Nella pagina Seleziona dispositivo di destinazione, seleziona uno dei gruppi di porte distribuite per iSCSI creati in precedenza.

Nella pagina Proprietà porta mantenere le impostazioni predefinite e fare clic su Avanti per continuare.

Nella pagina Impostazioni IPv4 compilare Indirizzo IP, Maschera di sottorete e fornire un nuovo indirizzo IP del gateway (solo se richiesto). Fare clic su Avanti per continuare.

Rivedi le tue selezioni nella pagina Pronto per il completamento e fai clic su Fine per creare l'adattatore VMkernel.

Ripetere questo processo per creare un adattatore VMkernel per la seconda rete iSCSI.

Ottieni l'immagine OVA degli strumenti ONTAP da"Sito di supporto NetApp" e scaricarlo in una cartella locale.

Accedere all'appliance vCenter per il dominio di gestione VCF.

Dall'interfaccia dell'appliance vCenter, fare clic con il pulsante destro del mouse sul cluster di gestione e selezionare Distribuisci modello OVF…

Nella procedura guidata Distribuisci modello OVF, fare clic sul pulsante di opzione File locale e selezionare il file OVA degli strumenti ONTAP scaricato nel passaggio precedente.

Per i passaggi da 2 a 5 della procedura guidata, selezionare un nome e una cartella per la VM, selezionare la risorsa di elaborazione, rivedere i dettagli e accettare il contratto di licenza.

Per la posizione di archiviazione dei file di configurazione e del disco, selezionare il datastore vSAN del cluster del dominio di gestione VCF.

Nella pagina Seleziona rete seleziona la rete utilizzata per la gestione del traffico.

Nella pagina Personalizza modello compila tutte le informazioni richieste:

Esaminare tutte le informazioni nella pagina Pronto per il completamento e fare clic su Fine per iniziare a distribuire l'appliance ONTAP Tools.

Accedi a NetApp ONTAP Tools selezionandolo dal menu principale nel client vSphere.

Dal menu a discesa ISTANZA nell'interfaccia dello strumento ONTAP , selezionare l'istanza dello strumento ONTAP associata al dominio del carico di lavoro da gestire.

In ONTAP Tools seleziona Storage Systems dal menu a sinistra e poi premi Aggiungi.

Compila l'indirizzo IP, le credenziali del sistema di archiviazione e il numero di porta. Fare clic su Aggiungi per avviare il processo di scoperta.

vVol richiede le credenziali del cluster ONTAP anziché le credenziali SVM. Per maggiori informazioni fare riferimento a "Aggiungere sistemi di archiviazione" Nella documentazione degli strumenti ONTAP .

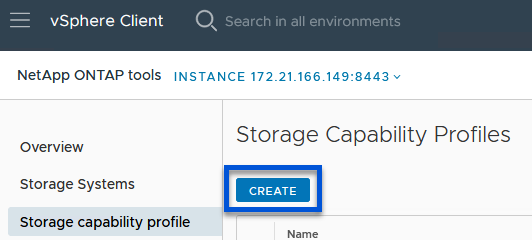

In ONTAP Tools seleziona Profilo capacità di archiviazione dal menu a sinistra e poi premi Crea.

Nella procedura guidata Crea profilo di capacità di archiviazione, immettere un nome e una descrizione del profilo e fare clic su Avanti.

Selezionare il tipo di piattaforma e specificare che il sistema di archiviazione deve essere un array SAN All-Flash, impostare Asymmetric su false.

Successivamente, seleziona la scelta del protocollo o Qualsiasi per consentire tutti i protocolli possibili. Fare clic su Avanti per continuare.

La pagina prestazioni consente di impostare la qualità del servizio sotto forma di IOP minimi e massimi consentiti.

Completare la pagina attributi di archiviazione selezionando l'efficienza di archiviazione, la prenotazione dello spazio, la crittografia e qualsiasi criterio di suddivisione in livelli, secondo necessità.

Infine, rivedi il riepilogo e clicca su Fine per creare il profilo.

In ONTAP Tools seleziona Panoramica e dalla scheda Introduzione fai clic su Provision per avviare la procedura guidata.

Nella pagina Generale della procedura guidata Nuovo datastore, selezionare la destinazione del data center o del cluster vSphere. Selezionare * vVols* come tipo di datastore, immettere un nome per il datastore e selezionare iSCSI come protocollo. Fare clic su Avanti per continuare.

Nella pagina Sistema di archiviazione selezionare un profilo di capacità di archiviazione, il sistema di archiviazione e l'SVM. Fare clic su Avanti per continuare.

Nella pagina Attributi di archiviazione seleziona di creare un nuovo volume per il datastore e compila gli attributi di archiviazione del volume da creare. Fare clic su Aggiungi per creare il volume e poi su Avanti per continuare.

Infine, rivedere il riepilogo e fare clic su Fine per avviare il processo di creazione del datastore vVol.
