Configura un cluster stretch per un workload domain usando SnapMirror active sync (SAN e NAS)
Suggerisci modifiche
PDF
In questo caso d'uso, illustriamo la procedura per configurare un cluster stretch per un dominio di carico di lavoro utilizzando la sincronizzazione attiva SnapMirror con ONTAP tools per VMware vSphere (ONTAP tools 10.6 supporta FC e iSCSI). ONTAP supporta la sincronizzazione attiva SnapMirror sia per SAN (con iSCSI, Fibre Channel e NVMe over Fabrics) sia per NAS (NFSv3 e NFSv4.1).
Per SAN sono supportate sia configurazioni di cluster estesi uniformi che non uniformi. Nel caso di NAS, si tratta di una configurazione attivo-passivo con ONTAP 9.19.1.
|
Le impostazioni di prossimità dell'host vengono utilizzate con la configurazione multipath per garantire la selezione del percorso ottimale per il traffico storage. Le impostazioni di prossimità dell'host vengono configurate su igroup nel caso di SCSI e su subsystem nel caso di NVMe-oF. Ad esempio, nella configurazione Uniform host access, l'host ha accesso a entrambi i sistemi storage nel cluster esteso. Nella configurazione multipath, i percorsi ottimali e non ottimali vengono configurati in base alle impostazioni di prossimità dell'host. |

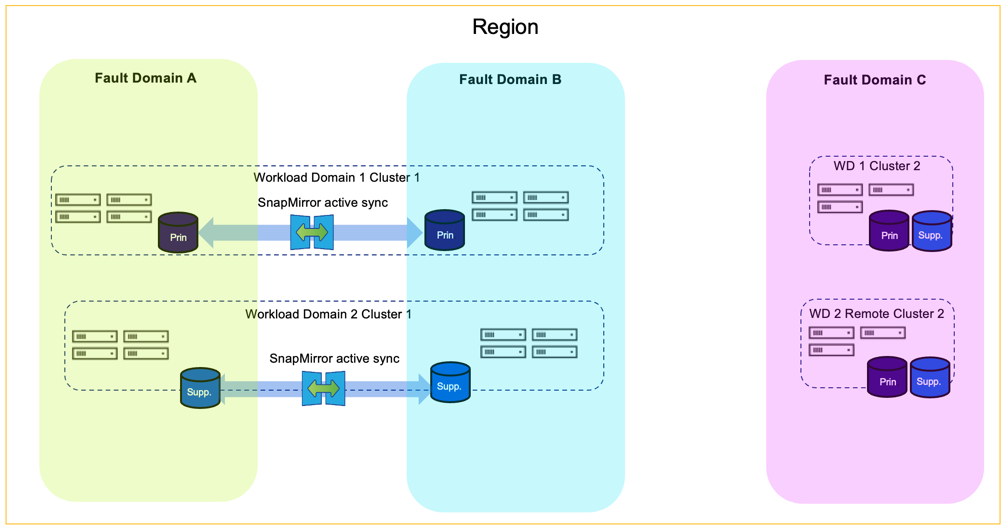

Panoramica dello scenario
I datastore sul dominio VCF Workload possono essere protetti con SnapMirror active sync per fornire una soluzione di cluster esteso. La protezione è abilitata a livello di datastore (gruppo di coerenza) per SAN e a livello di SVM per NAS.
Prerequisiti
Archiviazione principale sul dominio del carico di lavoro
Il dominio di carico di lavoro può essere creato tramite importazione oppure creazione utilizzando lo strumento VCF Ops.
-
Crea un dominio workload con qualsiasi protocollo supportato.
-
"Registrare i sistemi di archiviazione sugli strumenti ONTAP"
-
Per i datastore iSCSI e FC, fai riferimento a "Proteggi il datastore vSphere con gli strumenti ONTAP"
-
Per i datastore NVMe-oF e NFS, guarda la demo video qui sotto per i passaggi necessari a proteggere i datastore sul workload domain con SnapMirror active sync.
Archiviazione supplementare sul dominio del carico di lavoro
Una volta che il dominio del carico di lavoro è attivo e funzionante, puoi creare e proteggere ulteriori datastore utilizzando gli strumenti ONTAP. Per maggiori dettagli sulla sincronizzazione attiva di SnapMirror, consulta "Scopri la sincronizzazione attiva di ONTAP SnapMirror"
|
Con ONTAP tools 10.6 e versioni successive, puoi proteggere i datastore sul workload domain con SnapMirror active sync. Guarda la demo video qui sotto per vedere i passaggi per proteggere i datastore sul workload domain con SnapMirror active sync. |
Informazioni aggiuntive
Per informazioni sulla configurazione dei sistemi di archiviazione ONTAP fare riferimento a"Documentazione ONTAP 9" centro.
Per informazioni sulla configurazione di VCF fare riferimento a"Documentazione di VMware Cloud Foundation" .
