L'architettura ONTAP è una piattaforma di storage flessibile e scalabile che fornisce servizi SAN (FCP, iSCSI e NVMe-of) e NAS (NFS v3 e v4,1) per datastore. I sistemi storage NetApp AFF, ASA e FAS utilizzano il sistema operativo ONTAP per offrire protocolli aggiuntivi per l'accesso allo storage guest, come S3 e SMB/CIFS.

NetApp MetroCluster utilizza la funzione di ha (failover del controller o CFO) di NetApp per la protezione dai guasti dei controller. Include inoltre la tecnologia SyncMirror locale, il failover cluster in caso di disastro (failover controller on-demand o CFOD), la ridondanza hardware e la separazione geografica per ottenere livelli elevati di disponibilità. SyncMirror esegue il mirroring sincrono dei dati tra le due metà della configurazione MetroCluster scrivendo i dati su due plessi: Il plesso locale (sullo shelf locale) fornendo attivamente i dati e il plesso remoto (sullo shelf remoto) normalmente non fornendo i dati. La ridondanza hardware viene implementata per tutti i componenti MetroCluster, come controller, storage, cavi, switch (utilizzati con Fabric MetroCluster) e adattatori.

La sincronizzazione attiva di NetApp SnapMirror fornisce una protezione granulare dei datastore con protocolli SAN FCP e iSCSI, permettendoti di proteggere in modo selettivo solo i carichi di lavoro ad alta priorità. Offre l'accesso Active-Active ai siti locali e remoti, a differenza di NetApp MetroCluster, che è una soluzione Active-standby. Attualmente, la sincronizzazione attiva è una soluzione asimmetrica in cui un lato è preferito rispetto all'altro, fornendo prestazioni migliori. Ciò si ottiene utilizzando la funzionalità ALUA (Asymmetric Logical Unit Access) che informa automaticamente l'host ESXi, quali controller preferire. Tuttavia, NetApp ha annunciato che la sincronizzazione attiva presto abiliterà l'accesso completamente simmetrico.

Per creare un cluster VMware ha/DRS su due siti, gli host ESXi vengono utilizzati e gestiti da un'appliance vCenter Server (VCSA). Le reti di gestione vSphere, vMotion® e delle macchine virtuali sono collegate tramite una rete ridondante tra i due siti. VCenter Server che gestisce il cluster ha/DRS può connettersi agli host ESXi in entrambi i siti e deve essere configurato utilizzando vCenter ha.

Fare riferimento a. "Come creare e configurare i cluster nel client vSphere" Per configurare vCenter ha.

Fare riferimento anche alla sezione "Procedure consigliate per VMware vSphere Metro Storage Cluster".

VSphere Metro Storage Cluster (vMSC) è una configurazione certificata che protegge le macchine virtuali (VM) e i container dai guasti. Ciò si ottiene utilizzando concetti di storage estesi insieme ai cluster di host ESXi, distribuiti in diversi domini di errore come rack, edifici, campus o persino città. Le tecnologie di storage Active Sync di NetApp MetroCluster e SnapMirror vengono utilizzate per fornire ai cluster host una protezione rispettivamente con RPO=0 o near RPO=0. La configurazione vMSC è progettata per garantire che i dati siano sempre disponibili, anche in caso di errore di un "sito" fisico o logico completo. Un dispositivo di storage che fa parte della configurazione vMSC deve essere certificato dopo aver superato un processo di certificazione vMSC di successo. Tutti i dispositivi di archiviazione supportati sono disponibili nella "Guida alla compatibilità dello storage VMware".

Per ulteriori informazioni sulle linee guida di progettazione per vSphere Metro Storage Cluster, consultare la seguente documentazione:

A seconda delle considerazioni sulla latenza, NetApp MetroCluster può essere implementato in due diverse configurazioni da utilizzare con vSphere:

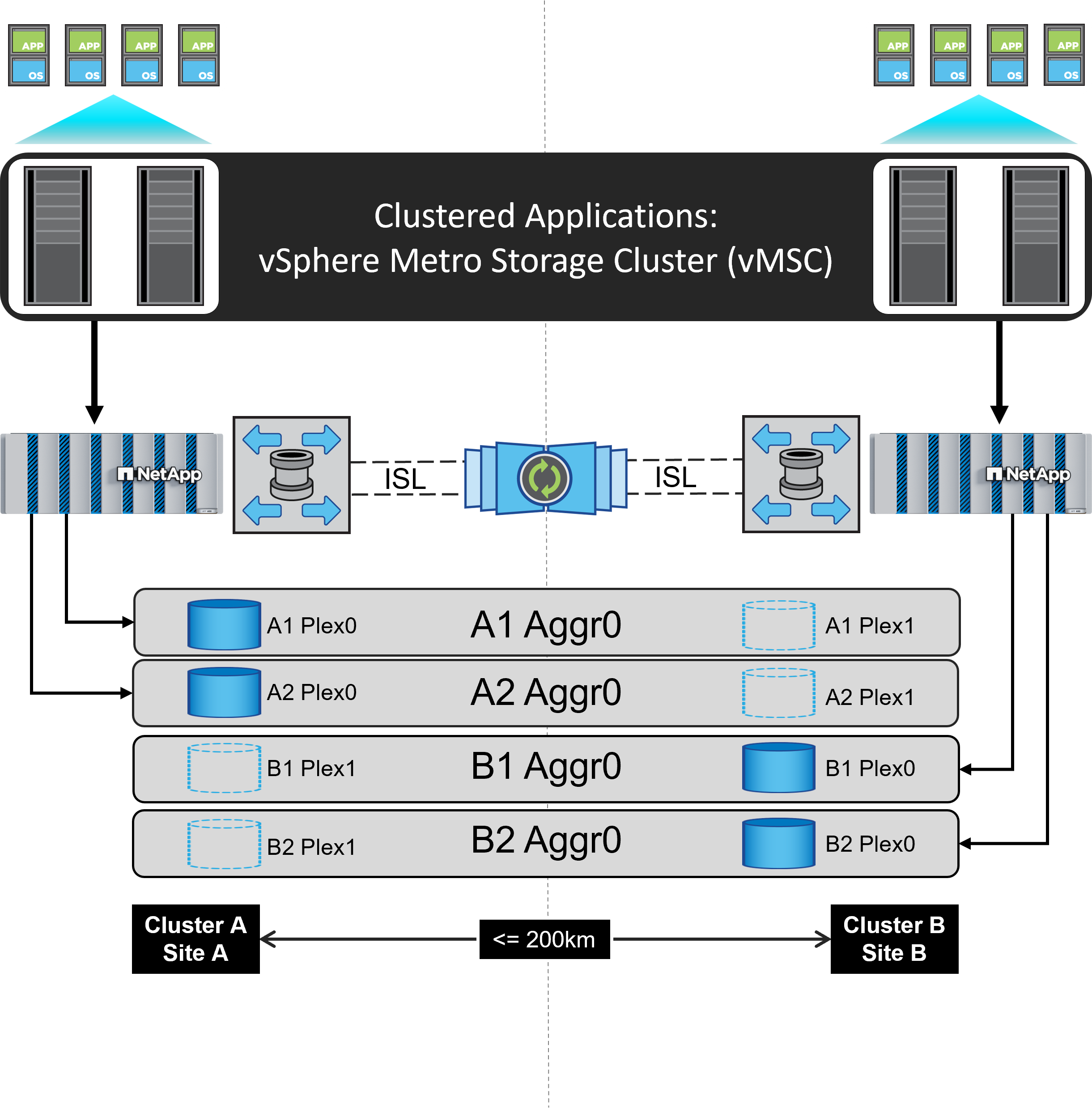

Di seguito viene illustrato uno schema topologico di alto livello di Stretch MetroCluster.

Fare riferimento a. "Documentazione MetroCluster" Per informazioni specifiche sulla progettazione e la distribuzione di MetroCluster.

SnapMirror Active Sync può anche essere implementato in due modi diversi.

Fare riferimento a. "Documenti NetApp" Per informazioni specifiche sulla progettazione e la distribuzione per la sincronizzazione attiva di SnapMirror.
