Assegnazioni delle porte della piattaforma per gli switch IP BES-53248 supportati da Broadcom
Suggerisci modifiche
PDF
L'utilizzo della porta in una configurazione IP MetroCluster dipende dal modello dello switch e dal tipo di piattaforma.
Gli switch non possono essere utilizzati con porte ISL remote di velocità diverse (ad esempio, una porta da 25 Gbps collegata a una porta ISL da 10 Gbps).
-
Se si configura lo switch per la transizione da FC MetroCluster a IP, vengono utilizzate le seguenti porte a seconda della piattaforma di destinazione scelta:
Piattaforma di destinazione Porta FAS500f, AFF C250, ASA C250, AFF A250, ASA A250, FAS8300, AFF C400, ASA C400, AFF A400, ASA A400, o FAS8700
Porte 1 - 6, 10Gbps
Piattaforme FAS8200 o AFF A300
Porte 3 - 4 e 9 - 12, 10Gbps
-
I sistemi AFF A320 configurati con switch Broadcom BES-53248 potrebbero non supportare tutte le funzioni.
Qualsiasi configurazione o funzione che richieda la connessione delle connessioni cluster locali a uno switch non è supportata. Ad esempio, le seguenti configurazioni e procedure non sono supportate:
-
Configurazioni MetroCluster a otto nodi
-
Transizione da configurazioni MetroCluster FC a MetroCluster IP
-
Aggiornamento di una configurazione MetroCluster IP a quattro nodi (ONTAP 9.8 e versioni successive)
-
Scegliere la tabella di cablaggio corretta per la configurazione
Utilizzare la tabella seguente per determinare quale tabella di cablaggio seguire.
| Se il sistema è… | Utilizzare questa tabella di cablaggio… |
|---|---|
AFF A150, ASA A150 FAS2750 AFF A220 |
Assegnazione delle porte della piattaforma Broadcom BES-53248 (gruppo 1) |
FAS500f AFF C250, ASA C250 AFF A250, ASA A250 |
Assegnazione delle porte della piattaforma Broadcom BES-53248 (gruppo 2) |
FAS8200, AFF A300 |
Assegnazione delle porte della piattaforma Broadcom BES-53248 (gruppo 3) |
AFF A320 |
Assegnazione delle porte della piattaforma Broadcom BES-53248 (gruppo 4) |
FAS8300 AFF C400, ASA C400 AFF A400, ASA A400 FAS8700 |
Assegnazione delle porte della piattaforma Broadcom BES-53248 (gruppo 5) |

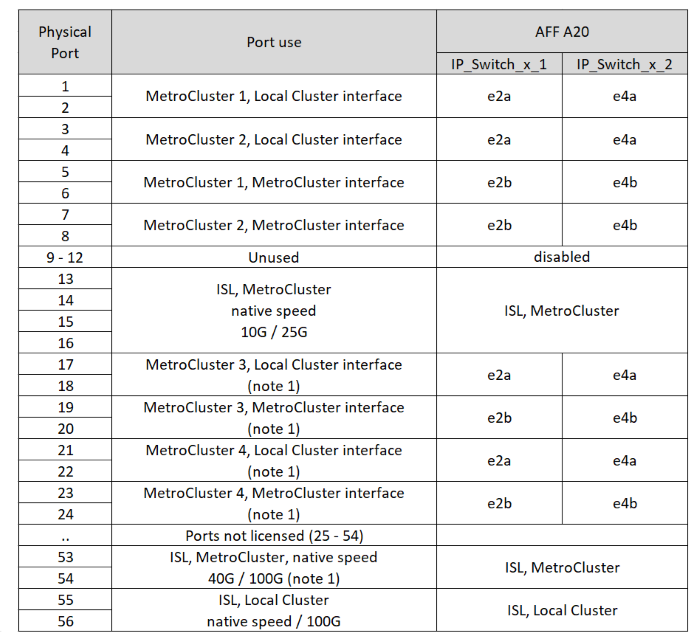

Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A150, ASA A150, FAS2750 o AFF A220 a uno switch Broadcom BES-53248:
-
Nota 1: L'utilizzo di queste porte richiede una licenza aggiuntiva.
-
Se entrambe le configurazioni MetroCluster utilizzano la stessa piattaforma, NetApp consiglia di selezionare il gruppo "MetroCluster 3" per una configurazione e il gruppo "MetroCluster 4" per l'altra configurazione. Se le piattaforme sono diverse, selezionare "MetroCluster 3" o "MetroCluster 4" per la prima configurazione e "MetroCluster 1" o "MetroCluster 2" per la seconda configurazione.
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema FAS500f, AFF C250, ASA C250, AFF A250 o ASA A250 a uno switch Broadcom BES-53248:
-
Nota 1: L'utilizzo di queste porte richiede una licenza aggiuntiva.
-
Se entrambe le configurazioni MetroCluster utilizzano la stessa piattaforma, NetApp consiglia di selezionare il gruppo "MetroCluster 3" per una configurazione e il gruppo "MetroCluster 4" per l'altra configurazione. Se le piattaforme sono diverse, selezionare "MetroCluster 3" o "MetroCluster 4" per la prima configurazione e "MetroCluster 1" o "MetroCluster 2" per la seconda configurazione.

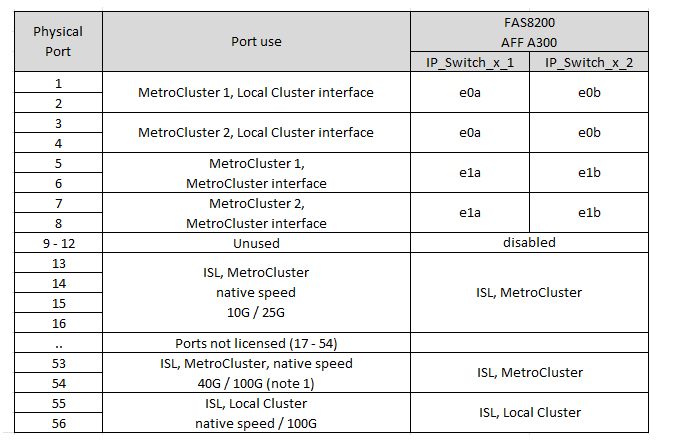

Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema FAS8200 o AFF A300 a uno switch Broadcom BES-53248:
-
Nota 1: L'utilizzo di queste porte richiede una licenza aggiuntiva.
Esaminare le assegnazioni delle porte della piattaforma per collegare un sistema AFF A320 a uno switch Broadcom BES-53248:
-
Nota 1: L'utilizzo di queste porte richiede una licenza aggiuntiva.
-
Nota 2: È possibile collegare allo switch solo un singolo MetroCluster a quattro nodi che utilizza sistemi AFF A320.
Le funzioni che richiedono un cluster con switch non sono supportate in questa configurazione. Inclusi la transizione da FC a IP MetroCluster e le procedure di tech refresh.

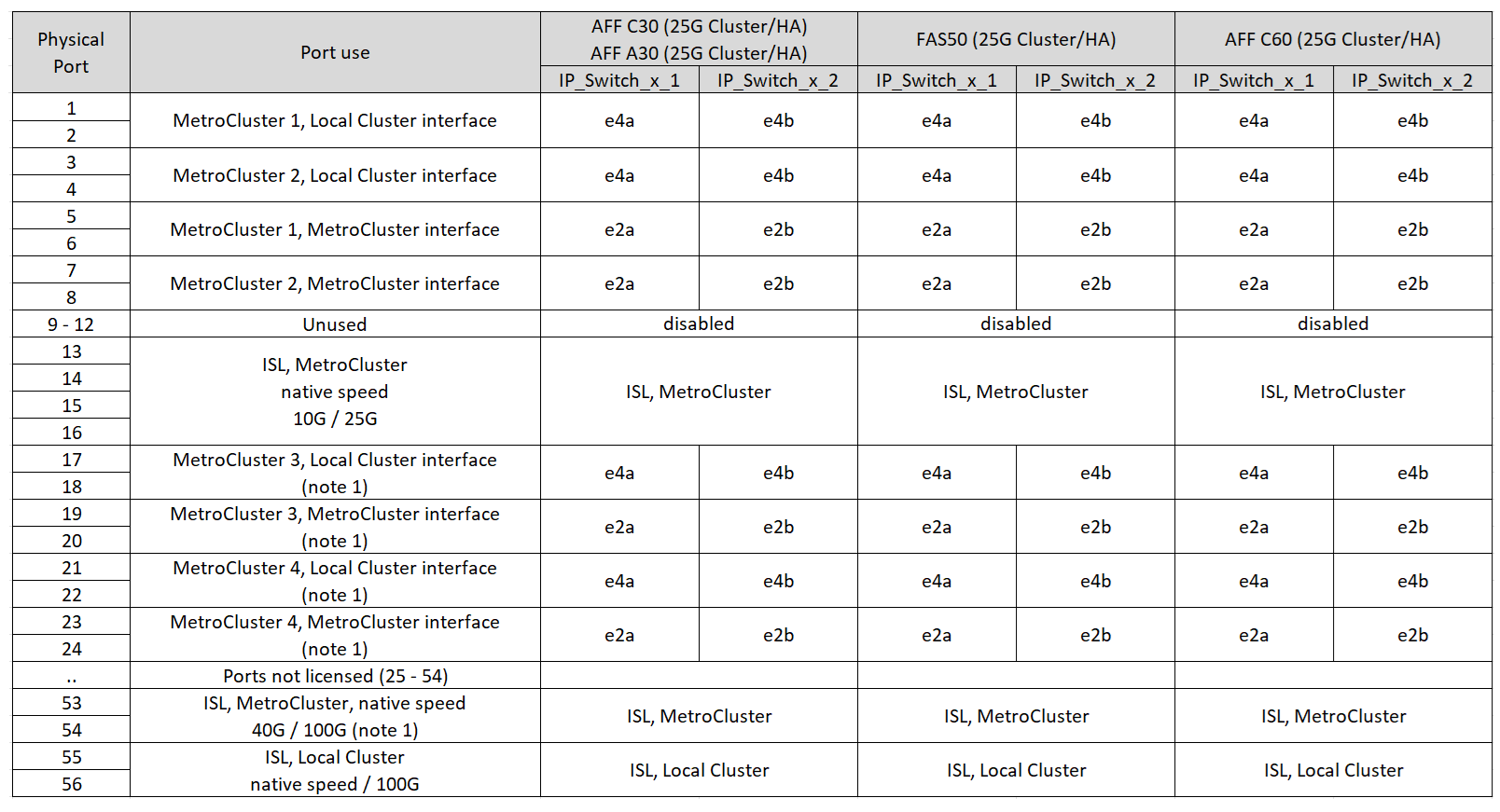

Esaminare le assegnazioni delle porte della piattaforma per il cavo a FAS8300, AFF C400, ASA C400, AFF A400, ASA A400, o dal sistema FAS8700 a uno switch Broadcom BES-53248:
-
Nota 1: L'utilizzo di queste porte richiede una licenza aggiuntiva.
-
Nota 2: È possibile collegare allo switch solo un singolo MetroCluster a quattro nodi che utilizza sistemi AFF A320.
Le funzioni che richiedono un cluster con switch non sono supportate in questa configurazione. Inclusi la transizione da FC a IP MetroCluster e le procedure di tech refresh.
