Configurazione dello switch fisico ONTAP Select
Suggerisci modifiche
PDF
Dettagli di configurazione dello switch fisico a monte basati su ambienti con singolo switch e multi-switch.
È necessario prestare particolare attenzione alle decisioni relative alla connettività tra il livello di switch virtuale e gli switch fisici. La separazione del traffico interno del cluster dai servizi dati esterni dovrebbe estendersi fino al livello di rete fisica a monte, tramite l'isolamento fornito dalle VLAN di livello 2.
Le porte dello switch fisico devono essere configurate come trunkports. Il traffico esterno di ONTAP Select può essere separato su più reti di livello 2 in uno dei due modi. Un metodo consiste nell'utilizzare porte virtuali ONTAP con tag VLAN con un singolo gruppo di porte. L'altro metodo consiste nell'assegnare gruppi di porte separati in modalità VST alla porta di gestione e0a. È inoltre necessario assegnare le porte dati a e0b ed e0c/e0g a seconda della release di ONTAP Select e della configurazione a nodo singolo o multi-nodo. Se il traffico esterno è separato su più reti di livello 2, le porte fisiche dello switch uplink devono avere tali VLAN nell'elenco delle VLAN consentite.
Il traffico di rete interno di ONTAP Select avviene tramite interfacce virtuali definite con indirizzi IP link-local. Poiché questi indirizzi IP non sono instradabili, il traffico interno tra i nodi del cluster deve transitare attraverso un'unica rete di livello 2. I salti di instradamento tra i nodi del cluster ONTAP Select non sono supportati.
Switch fisico condiviso
La figura seguente illustra una possibile configurazione di switch utilizzata da un nodo in un cluster ONTAP Select. In questo esempio, le schede di rete fisiche utilizzate dai vSwitches che ospitano sia i gruppi di porte di rete interni che esterni sono collegate allo stesso switch upstream. Il traffico dello switch viene mantenuto isolato utilizzando domini di broadcast contenuti in VLAN separate.
|
Per la rete interna di ONTAP Select, l'assegnazione dei tag viene effettuata a livello di gruppo di porte. Sebbene l'esempio seguente utilizzi VGT per la rete esterna, sia VGT che VST sono supportati su tale gruppo di porte. |

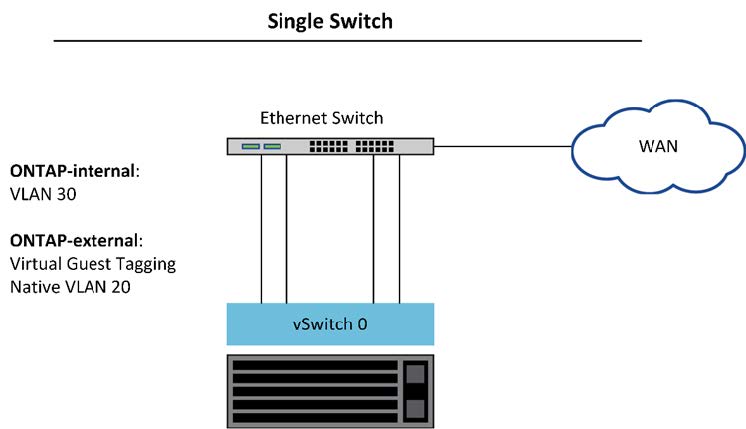

Configurazione di rete tramite switch fisico condiviso
|
|
In questa configurazione, lo switch condiviso diventa un single point of failure. Se possibile, è consigliabile utilizzare più switch per evitare che un guasto hardware fisico provochi un'interruzione della rete del cluster. |
Switch fisici multipli
Quando è necessaria la ridondanza, è necessario utilizzare più switch di rete fisici. La figura seguente mostra una configurazione consigliata utilizzata da un nodo in un cluster ONTAP Select multi-nodo. Le NIC dei gruppi di porte sia interni che esterni sono collegate a switch fisici diversi, proteggendo l'utente da un singolo guasto hardware dello switch. Un canale di porte virtuale è configurato tra gli switch per prevenire problemi di spanning tree.

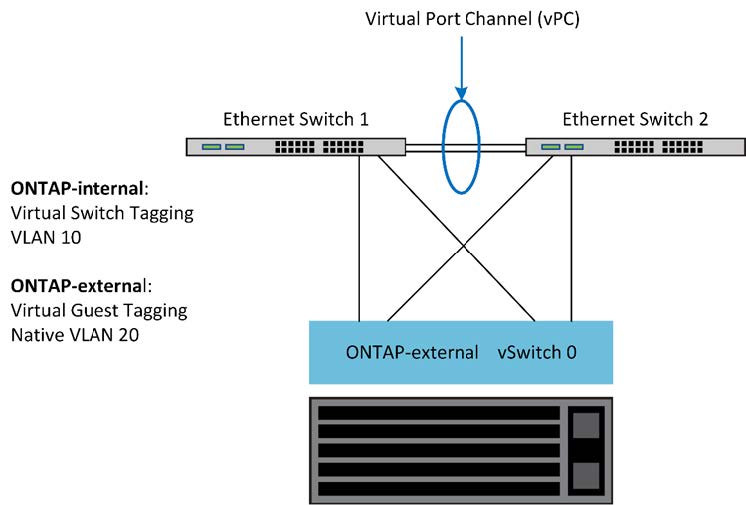

Configurazione di rete tramite più switch fisici
