Dettagli hardware

Collaboratori whyistheinternetbroken elliott-ecton
PDF

La sezione seguente descrive in dettaglio l'hardware del cluster NetApp AFX. Per le informazioni più recenti sull'hardware NetApp AFX, consultare "https://hwu.netapp.com".

Hardware supportato

Per le informazioni più recenti sull'hardware supportato per NetApp AFX, consultare "https://hwu.netapp.com".

Nodi

NetApp AFX nodi si basano sul modello AFF A1K fornito per i cluster ONTAP unificati. Questi nodi non dispongono di dischi integrati per l'archiviazione e sono concepiti per essere modulari, consentendo di aggiungere e rimuovere facilmente nodi in base ai requisiti di prestazioni. Ogni nodo utilizza 2U di spazio rack e le prestazioni aumentano linearmente man mano che vengono aggiunti a un cluster AFX.

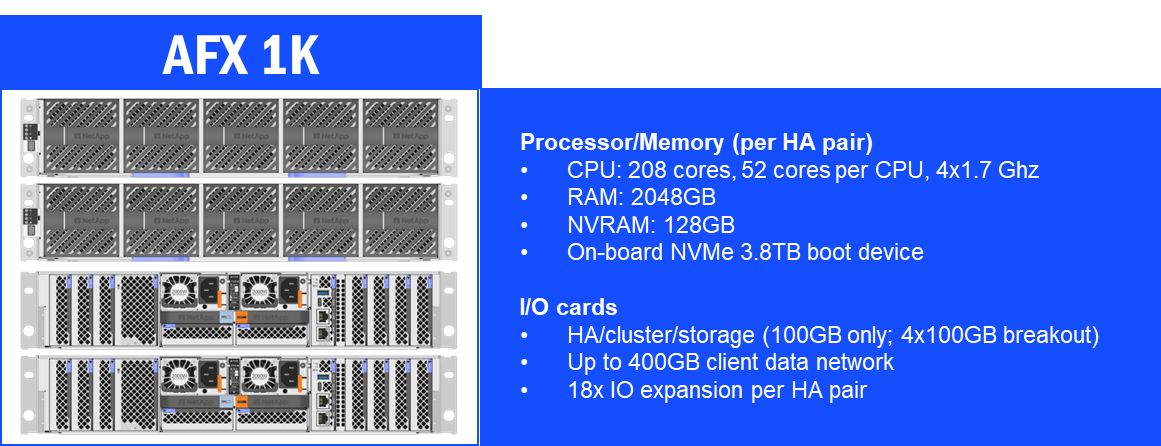

NetApp AFX 1K dettagli del nodo

Immagine

Slot hardware

NetApp I nodi AFX 1K utilizzano le seguenti assegnazioni di slot.

  • Lo slot 1 è dedicato alla replica HA

  • Lo slot 7 è dedicato alla replica del cluster

  • Gli slot 10 e 11 sono dedicati alla comunicazione degli shelf di storage

Shelf di espansione

NetApp AFX shelves utilizzano gli stessi chassis che i sistemi AFF utilizzano. La principale differenza negli shelf AFX è nel modulo utilizzato. I moduli NSM140 offrono capacità di prestazioni migliorate e contribuiscono a rendere possibile ONTAP disaggregato. Alcune considerazioni chiave:

  • Sono supportati solo gli scaffali completamente pieni.

  • Gli scaffali vengono rilevati automaticamente da NetApp AFX quando vengono collegati.

  • Al momento non è disponibile il supporto per la rimozione degli shelf.

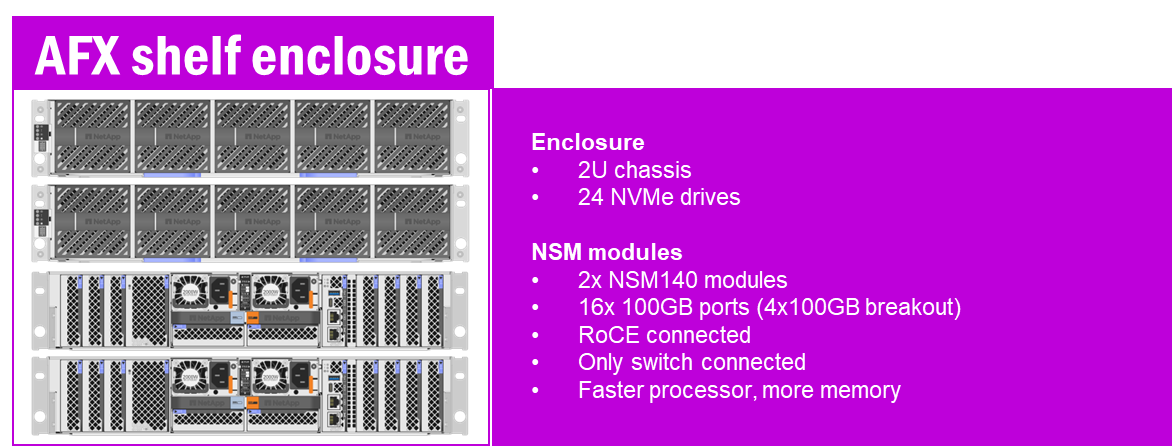

NetApp dettagli del contenitore shelf AFX

Immagine

Switch

NetApp AFX utilizza ancora switch di cluster backend per la comunicazione intracluster, come la replica del database del cluster, le operazioni sui dati remoti, le operazioni di storage e il mirroring NVRAM. Dal punto di vista funzionale, le uniche differenze tra ONTAP unificato e gli switch di cluster NetApp AFX sono:

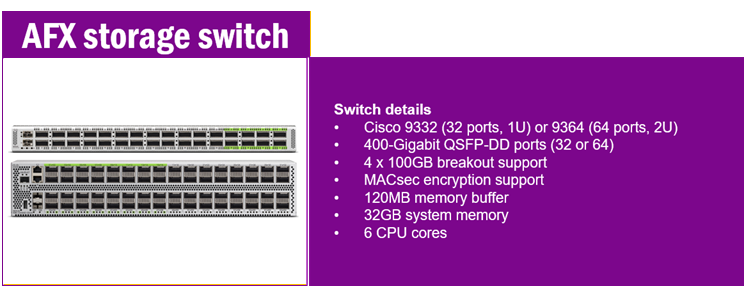

Switch cluster NetApp AFX

Immagine

Connettività dello switch di cluster

NetApp AFX sfrutta ampiamente gli switch di cluster backend per molti dei suoi principali concetti architetturali. Ad esempio, le interfacce del cluster, gli adattatori di storage, gli shelf di storage e le schede NVRAM si collegano tutte agli switch di cluster. Attualmente, tutte queste interfacce supportano solo la comunicazione a 100GB, mentre gli switch supportano 400GB. Di conseguenza, le interfacce a 100GB si collegano alle interfacce a 400GB dello switch tramite 4 cavi breakout da 100GB. Questo approccio riduce il numero di porte utilizzate sugli switch. Ad esempio, le 16 porte dei moduli shelf di storage da 100GB utilizzeranno solo 4 porte sugli switch, mentre le 8 porte totali sui nodi utilizzeranno 2 porte dello switch.

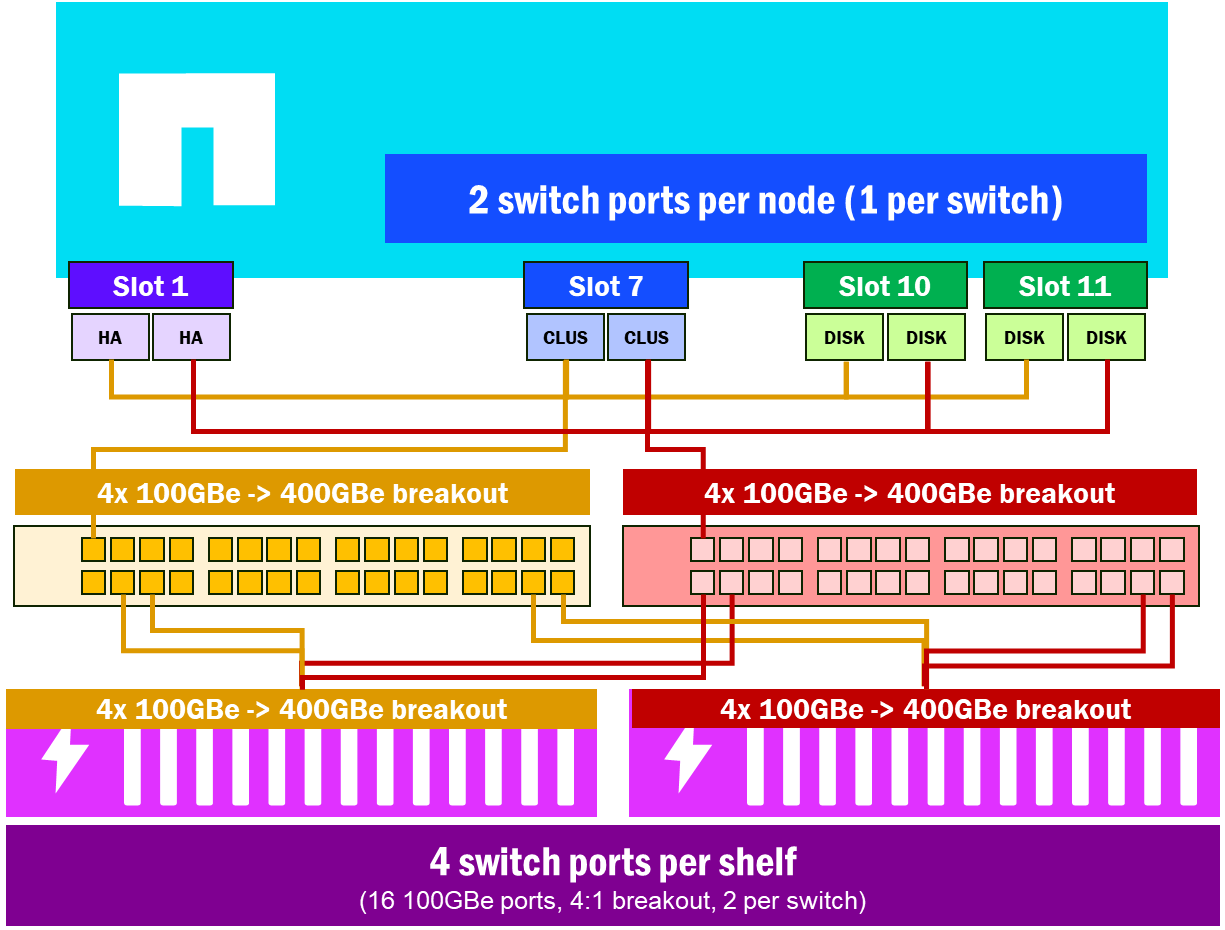

NetApp Cablaggio switch AFX

Immagine

Tipi e dimensioni dei dischi

NetApp AFX attualmente supporta solo SSD NVMe collegati nei seguenti formati:

  • 7,6 TB

  • 15,3 TB

  • 30,1 TB

  • 60,6 TB

TLC vs. QLC

NetApp AFX può sfruttare sia i tipi di flash TLC che QLC. Le unità da 7,6 e 15,3 TB sono modelli TLC, mentre le unità superiori a 30,1 TB saranno QLC. Indipendentemente dal tipo di supporto, è possibile soddisfare gli standard prestazionali di certificazione NVIDIA SuperPod.

Tutte le unità utilizzate con NetApp AFX sono unità ad alte prestazioni e sia QLC che TLC offrono prestazioni pressoché identiche in lettura. QLC è leggermente inferiore in scrittura rispetto a TLC e può subire un livellamento dell'usura leggermente maggiore con carichi di lavoro ad alta intensità di scrittura.

Per i dati sulle prestazioni, vedere "prestazioni per shelf".

Quando si sceglie il tipo di unità da utilizzare, è importante considerare i carichi di lavoro che lo storage dovrà ospitare e i compromessi tra prestazioni e densità di capacità.
