La sezione seguente descrive in dettaglio l'hardware del cluster NetApp AFX. Per le informazioni più recenti sull'hardware NetApp AFX, consultare "https://hwu.netapp.com".
Hardware supportato
Per le informazioni più recenti sull'hardware supportato per NetApp AFX, consultare "https://hwu.netapp.com".
Nodi
NetApp AFX include i nodi AFX 1K (basato su AFF A1K) e AFX 2K. Questi nodi non hanno dischi integrati per l'archiviazione e sono pensati per essere modulari, così puoi aggiungere o rimuovere facilmente nodi in base alle esigenze di prestazioni. Ogni nodo occupa 2U di spazio rack e le prestazioni aumentano linearmente man mano che aggiungi nodi a un cluster AFX.

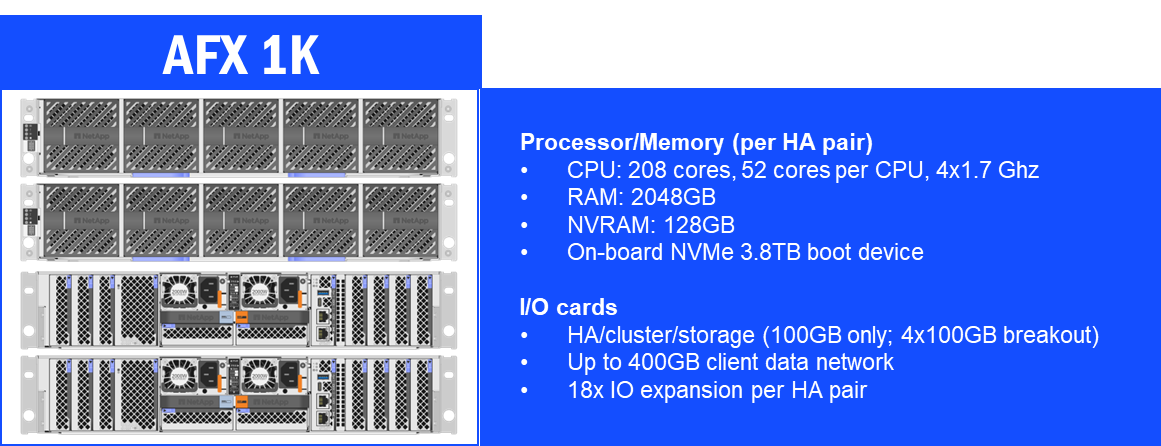

NetApp AFX 1K dettagli del nodo

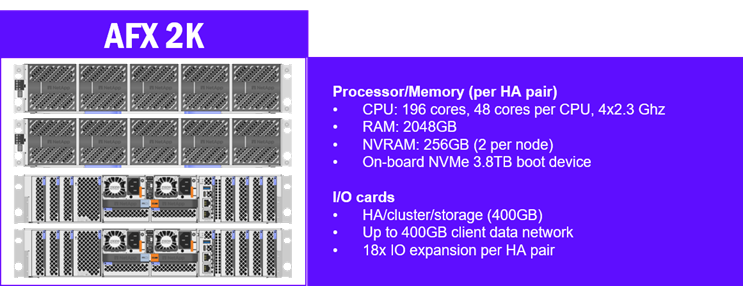

NetApp AFX 2K dettagli del nodo
Slot hardware
NetApp I nodi AFX 1K utilizzano le seguenti assegnazioni di slot.
-
Lo slot 1 è dedicato alla replica HA
-
Lo slot 7 è dedicato alla replica del cluster
-
Gli slot 10 e 11 sono dedicati alla comunicazione degli shelf di storage
NetApp I nodi AFX 2K utilizzano le seguenti assegnazioni di slot.
-
Lo slot 1 è dedicato alla replica HA
-
Lo slot 2 è dedicato alla replica del cluster
-
Gli slot 8B e 10A sono dedicati alla comunicazione degli shelf di storage
Shelf di espansione
NetApp AFX shelves utilizzano gli stessi chassis che i sistemi AFF utilizzano. La principale differenza negli shelf AFX è nel modulo utilizzato. I moduli NSM140 offrono capacità di prestazioni migliorate e contribuiscono a rendere possibile ONTAP disaggregato. Alcune considerazioni chiave:
-
Sono supportati solo gli scaffali completamente pieni.
-
Gli scaffali vengono rilevati automaticamente da NetApp AFX quando vengono collegati.
-
Al momento non è disponibile il supporto per la rimozione degli shelf.

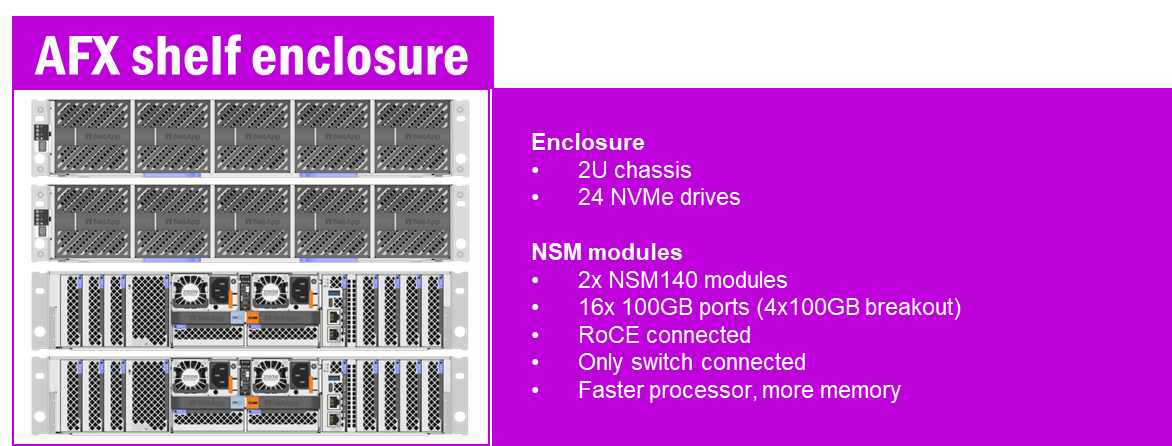

NetApp dettagli del contenitore shelf AFX
Switch
NetApp AFX utilizza ancora switch di cluster backend per la comunicazione intracluster, come la replica del database del cluster, le operazioni sui dati remoti, le operazioni di storage e il mirroring NVRAM. Dal punto di vista funzionale, le uniche differenze tra ONTAP unificato e gli switch di cluster NetApp AFX sono:
-
Supporto 400GbE
-
Nuova VLAN HA
-
Per ulteriori informazioni, vedere il "Scheda tecnica degli switch Cisco".

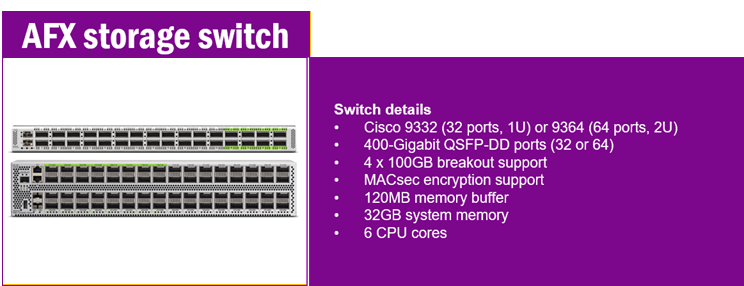

Switch cluster NetApp AFX
Connettività dello switch di cluster
NetApp AFX sfrutta ampiamente gli switch di cluster backend per molti dei suoi principali concetti architetturali. Ad esempio, le interfacce del cluster, gli adattatori di storage, gli alloggiamenti di storage e le schede NVRAM si collegano tutti agli switch di cluster. Gli switch di cluster supportano 400GB. Le porte di rete del cluster backend supportano solo connessioni da 100GB agli switch di cluster sulla piattaforma AFX 1K e supportano connessioni da 400GB su AFX 2K. Di conseguenza, le connessioni dei nodi backend di AFX 1K utilizzano 4 cavi breakout da 100GB per ridurre il numero di porte utilizzate sugli switch. AFX 2K utilizza una connessione 1:1 da 400GB agli switch, con 6 porte per nodo (2 HA, 2 cluster, 2 storage). I moduli degli alloggiamenti di storage utilizzano ancora interfacce da 100GB; ad esempio, 16 porte da 100GB per i moduli degli alloggiamenti di storage utilizzano solo 4 porte sugli switch, mentre le 8 porte totali sui nodi AFX 1K utilizzano 2 porte dello switch.

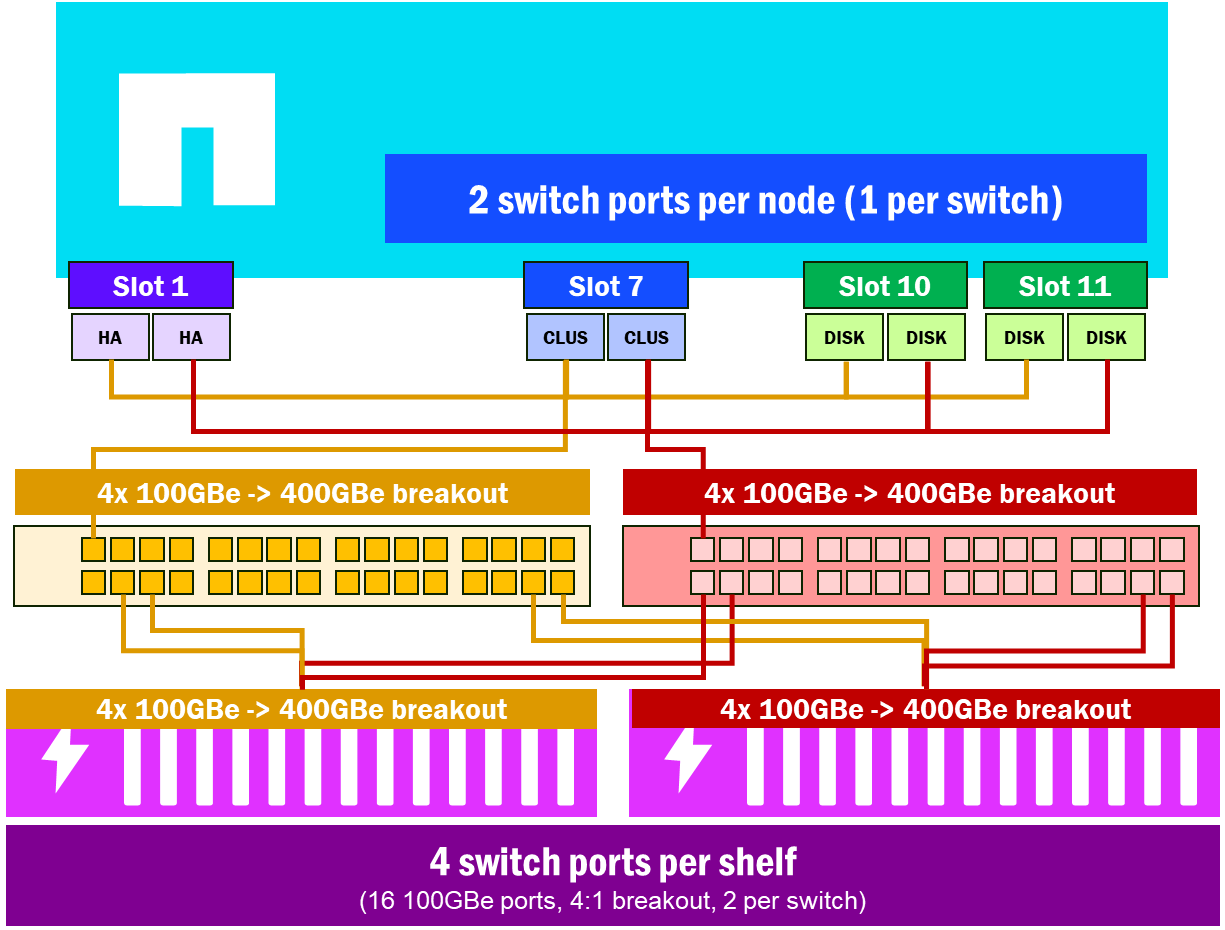

NetApp Cablaggio switch AFX
Guida alla selezione dello switch
Somma le porte 400GbE richieste su ciascuno switch, poi seleziona la classe di switch più piccola che copre quel totale. NetApp AFX usa una coppia di cluster switch; dimensiona ciascuno switch in modo indipendente. Due porte su ciascuno switch sono riservate per ISL (9332: porte 31–32; 9364: porte 63–64), il che lascia 30 porte utilizzabili sul 9332 e 62 porte utilizzabili sul 9364.
Numero di porte per switch:
-
AFX 1K: 1 porta 400GbE per nodo (quattro porte nodo da 100GB su un breakout 4 x 100GB)
-
AFX 2K: 3 porte 400GbE per nodo per switch (6 porte per nodo a 1:1 400GB: 2 HA, 2 cluster, 2 storage)
-
Ripiani: 2 porte 400GbE per ripiano (otto porte da 100GB per switch su 4 x 100GB breakout)
| Porte 400GbE combinate richieste (per switch) | Switch |
|---|---|
Si adatta a 32 porte (30 utilizzabili dopo ISL) |
Cisco Nexus 9332D-GX2B (1U, 32 x 400GbE) |
Compatibile con 64 porte (62 utilizzabili dopo ISL) |
Cisco Nexus 9364D-GX2A (2U, 64 x 400GbE) |
Più di 64 porte |
Cisco Nexus 9808, o come specificato in "Hardware Universe" |
cluster a 32 nodi
Un cluster a 32 nodi (il numero massimo di nodi attuale; vedi "Massimi e limiti") consuma 32 × porte 400GbE per switch su AFX 1K e 96 × porte 400GbE per switch su AFX 2K (32 × 3), prima degli shelf.
| Switch | AFX 1K (32 nodi) | AFX 2K (32 nodi) |
|---|---|---|
Cisco Nexus 9332D-GX2B |
Non supportato (32 porte nodo superano 30 porte utilizzabili) |
Non supportato |
Cisco Nexus 9364D-GX2A |
32 nodi e 8–12 ripiani (4:1 a 8:3) |
Non supportato (96 porte nodo superano 62 porte utilizzabili) |
Cisco Nexus 9808 |
32 nodi e 8–12 ripiani (4:1 a 8:3) |
32 nodi e 8–12 ripiani (4:1 a 8:3) |
Numero massimo di nodi per switch
Dimensiona con un rapporto nodo-ripiano di almeno 4:1 e al massimo 8:3 (vedi "Rapporto nodo-scaffale"), numero pari di nodi (coppie HA) e almeno 2 ripiani. Le seguenti combinazioni sono il numero massimo di nodi che ciascuno switch può supportare in tale intervallo.
| Switch | AFX 1K (max nodi + shelf) | AFX 2K (max nodi + shelf) |
|---|---|---|
Cisco Nexus 9332D-GX2B |
20 nodi + 5 ripiani (4:1; 8:3 non si adatta alle porte rimanenti) |
8 nodi + 2–3 shelf |
Cisco Nexus 9364D-GX2A |
32 nodi + 8–12 shelf |
16 nodi + 4–6 shelf |
Cisco Nexus 9808 |
32 nodi + 8–12 shelf |
32 nodi + 8–12 shelf |
Per i modelli di switch e i limiti più recenti supportati, vedi "Hardware Universe" e il "Documentazione cablaggio AFX".
Tipi e dimensioni dei dischi
NetApp AFX attualmente supporta solo SSD NVMe collegati nei seguenti formati:
-
15,3 TB
-
30,1 TB
-
60,6 TB
TLC vs. QLC
NetApp AFX può utilizzare sia i tipi di flash TLC che QLC. I drive da 15.3TB sono modelli TLC, mentre i drive superiori a 30.1TB saranno QLC. Indipendentemente dal tipo di supporto, è possibile soddisfare gli standard di performance della certificazione NVIDIA SuperPod.
Tutte le unità utilizzate con NetApp AFX sono unità ad alte prestazioni e sia QLC che TLC offrono prestazioni pressoché identiche in lettura. QLC è leggermente inferiore in scrittura rispetto a TLC e può subire un livellamento dell'usura leggermente maggiore con carichi di lavoro ad alta intensità di scrittura.
Per i dati sulle prestazioni, vedere "prestazioni per shelf".
Quando si sceglie il tipo di unità da utilizzare, è importante considerare i carichi di lavoro che lo storage dovrà ospitare e i compromessi tra prestazioni e densità di capacità.
