Configurare un gateway di transito AWS per coppie Cloud Volumes ONTAP HA

Collaboratori netapp-manini
PDF

Impostare un gateway di transito AWS per abilitare l'accesso a una coppia HA"indirizzi IP flottanti" dall'esterno della VPC in cui risiede la coppia HA.

Quando una configurazione Cloud Volumes ONTAP HA è distribuita su più zone di disponibilità AWS, sono necessari indirizzi IP mobili per l'accesso ai dati NAS dall'interno della VPC. Questi indirizzi IP mobili possono migrare tra i nodi in caso di guasti, ma non sono accessibili in modo nativo dall'esterno della VPC. Indirizzi IP privati ​​separati forniscono l'accesso ai dati dall'esterno della VPC, ma non forniscono il failover automatico.

Sono richiesti anche indirizzi IP flottanti per l'interfaccia di gestione del cluster e per il LIF di gestione SVM opzionale.

Se si configura un gateway di transito AWS, si abilita l'accesso agli indirizzi IP mobili dall'esterno della VPC in cui risiede la coppia HA. Ciò significa che i client NAS e gli strumenti di gestione NetApp esterni alla VPC possono accedere agli IP mobili.

Ecco un esempio che mostra due VPC connesse tramite un gateway di transito. Un sistema HA risiede in una VPC, mentre un client risiede nell'altra. È quindi possibile montare un volume NAS sul client utilizzando l'indirizzo IP flottante.

Un diagramma che mostra una configurazione HA in una VPC, con IP mobili instradati verso ENI, un client in un'altra VPC, con IP mobili instradati verso il gateway di transito, e un gateway di transito, con IP mobili instradati verso la tabella di routing VPC1.

I passaggi seguenti illustrano come impostare una configurazione simile.

Passi

  1. "Creare un gateway di transito e collegare le VPC al gateway" .

  2. Associare le VPC alla tabella di routing del gateway di transito.

    1. Nel servizio VPC, fare clic su Tabelle di routing del gateway di transito.

    2. Selezionare la tabella di routing.

    3. Fare clic su Associazioni e quindi selezionare Crea associazione.

    4. Selezionare gli allegati (VPC) da associare, quindi fare clic su Crea associazione.

  3. Creare percorsi nella tabella di routing del gateway di transito specificando gli indirizzi IP flottanti della coppia HA.

    Puoi trovare gli indirizzi IP mobili nella pagina delle informazioni di sistema nella console NetApp . Ecco un esempio:

    Uno screenshot che mostra gli indirizzi IP mobili per l'interfaccia di gestione del cluster, due interfacce dati NFS e CIFS e l'interfaccia di gestione SVM.

    L'immagine di esempio seguente mostra la tabella di routing per il gateway di transito. Include percorsi verso i blocchi CIDR delle due VPC e quattro indirizzi IP mobili utilizzati da Cloud Volumes ONTAP.

    Uno screenshot della console AWS che mostra la tabella di routing per il gateway di transito. Include percorsi verso i blocchi CIDR delle due VPC e quattro indirizzi IP mobili utilizzati da Cloud Volumes ONTAP.

  4. Modificare la tabella di routing delle VPC che devono accedere agli indirizzi IP mobili.

    1. Aggiungere voci di percorso agli indirizzi IP mobili.

    2. Aggiungere una voce di percorso al blocco CIDR della VPC in cui risiede la coppia HA.

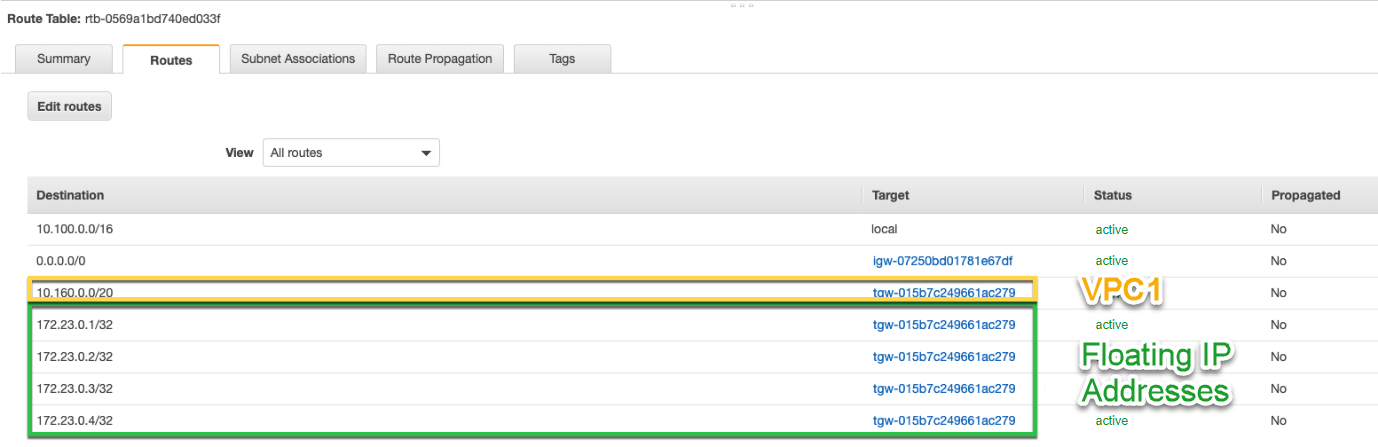

      L'immagine di esempio seguente mostra la tabella di routing per VPC 2, che include i percorsi verso VPC 1 e gli indirizzi IP mobili.

    Uno screenshot della console AWS che mostra la tabella di routing per VPC 2, che include i percorsi verso VPC 1 e gli indirizzi IP mobili.

  5. Modificare la tabella di routing per la VPC della coppia HA aggiungendo una route alla VPC che necessita di accesso agli indirizzi IP flottanti.

    Questo passaggio è importante perché completa il routing tra le VPC.

    L'immagine di esempio seguente mostra la tabella di routing per VPC 1. Include un percorso verso gli indirizzi IP mobili e verso VPC 2, dove risiede un client. La console ha aggiunto automaticamente gli IP mobili alla tabella di routing quando ha distribuito la coppia HA.

    Uno screenshot della console AWS che mostra la tabella di routing per VPC 1. Include un percorso verso gli indirizzi IP mobili e verso VPC 2, dove risiede un client.

  6. Aggiorna le impostazioni dei gruppi di sicurezza su Tutto il traffico per la VPC.

    1. In Virtual Private Cloud, fare clic su Sottoreti.

    2. Fare clic sulla scheda Tabella di routing e selezionare l'ambiente desiderato per uno degli indirizzi IP mobili per una coppia HA.

    3. Fare clic su Gruppi di sicurezza.

    4. Selezionare Modifica regole in entrata.

    5. Fare clic su Aggiungi regola.

    6. In Tipo, seleziona Tutto il traffico, quindi seleziona l'indirizzo IP VPC.

    7. Fare clic su Salva regole per applicare le modifiche.

  7. Montare i volumi sui client utilizzando l'indirizzo IP mobile.

    È possibile trovare l'indirizzo IP corretto nella Console tramite l'opzione Comando di montaggio nel pannello Gestisci volumi nella Console.

    400

  8. Se si sta montando un volume NFS, configurare la policy di esportazione in modo che corrisponda alla subnet del VPC client.

    "Scopri come modificare un volume" .
