Collegare le porte di rete dell'apparecchio o del controller alla rete Grid e alla rete client opzionale per StorageGRID. Per alcuni dispositivi, è anche possibile collegare la porta di gestione dell'appliance al laptop di assistenza o effettuare connessioni tra le porte di gestione del controller.
È necessario collegare la porta di gestione dell'appliance al laptop di servizio e le porte di rete dell'appliance alla rete di rete e alla rete client opzionale per StorageGRID.
-
Si dispone di un cavo Ethernet RJ-45 per il collegamento della porta di gestione.
-
Per le porte di rete è disponibile una delle seguenti opzioni. Questi elementi non sono forniti con l'apparecchio.
-
Da uno a quattro cavi twinax per il collegamento delle quattro porte di rete.
-
Per SG100, da uno a quattro ricetrasmettitori SFP+ o SFP28 se si intende utilizzare cavi ottici per le porte.
-
Per SG1000, da uno a quattro ricetrasmettitori QSFP+ o QSFP28 se si prevede di utilizzare cavi ottici per le porte.
-
|
Rischio di esposizione alle radiazioni laser - non smontare o rimuovere alcuna parte di un ricetrasmettitore SFP o QSFP. L'utente potrebbe essere esposto alle radiazioni laser. |
Le seguenti figure mostrano le porte sul retro dell'apparecchio.
Connessioni porta SG100:
SG1000 connessioni porte:
| Didascalia | Porta | Tipo di porta | Utilizzare |
|---|---|---|---|
1 |
Porta di gestione BMC sull'appliance |
1 GbE (RJ-45) |
Si connette alla rete da cui si accede all'interfaccia BMC. |
2 |
Quattro porte di rete sull'appliance |
|
Connettersi alla rete griglia e alla rete client per StorageGRID. Vedere "Modalità Port bond (modalità Port bond) (SG100 e SG1000)". |
3 |
Admin Network Port (porta di rete amministrativa) sull'appliance (indicata con P1 nelle figure) |
1 GbE (RJ-45) Attenzione: questa porta funziona solo a 1000 BaseT/Full e non supporta velocità di 10 o 100 megabit. |
Collega l'appliance alla rete amministrativa per StorageGRID. |
Porta RJ-45 più a destra dell'appliance |
1 GbE (RJ-45) Attenzione: questa porta funziona solo a 1000 BaseT/Full e non supporta velocità di 10 o 100 megabit. |
|
-
Collegare la porta di gestione BMC dell'appliance alla rete di gestione utilizzando un cavo Ethernet.
Sebbene questa connessione sia opzionale, si consiglia di facilitare il supporto.
-
Collegare le porte di rete dell'appliance agli switch di rete appropriati, utilizzando cavi twinax o cavi ottici e ricetrasmettitori.
Consultare la seguente tabella per le apparecchiature necessarie per l'hardware e la velocità di collegamento.
Velocità di collegamento SG100 (GbE) Attrezzatura necessaria 10
Ricetrasmettitore SFP+
25
Ricetrasmettitore SFP28
Velocità di collegamento SG1000 (GbE)
Attrezzatura necessaria
10
Ricetrasmettitore QSA e SFP+
25
Ricetrasmettitore QSA e SFP28
40
Ricetrasmettitore QSFP+
100
Ricetrasmettitore QFSP28
-
Sui modelli che supportano la negoziazione automatica come opzione di velocità della porta, se è selezionata la modalità di bonding porta fissa, è possibile eseguire le porte dedicate alla rete StorageGRID Grid a una velocità diversa rispetto alle porte dedicate alla rete client.
-
Sui modelli che non supportano la negoziazione automatica come opzione di velocità della porta, tutte e quattro le porte di rete devono utilizzare la stessa velocità di collegamento.
-
Se si prevede di utilizzare la modalità Fixed Port Bond (connessione porta fissa) (impostazione predefinita), collegare le porte alla rete StorageGRID e alle reti client, come mostrato nella tabella.
Porta Si connette a… Porta 1
Rete client (opzionale)
Porta 2
Grid Network
Porta 3
Rete client (opzionale)
Porta 4
Grid Network
-
Se si intende utilizzare la modalità aggregate port bond, collegare una o più porte di rete a uno o più switch. È necessario collegare almeno due delle quattro porte per evitare un singolo punto di errore. Se si utilizzano più switch per un singolo collegamento LACP, gli switch devono supportare MLAG o equivalente.
-
-
Se si intende utilizzare la rete di amministrazione per StorageGRID, collegare la porta della rete di amministrazione dell'appliance alla rete di amministrazione utilizzando un cavo Ethernet.
La porta di gestione dell'appliance viene collegata al laptop di servizio e le porte di rete dell'appliance vengono collegate alla rete di rete e alla rete client opzionale per StorageGRID.
-
Si dispone di un cavo Ethernet RJ-45 per il collegamento della porta di gestione.
-
Per le porte di rete è disponibile una delle seguenti opzioni. Questi elementi non sono forniti con l'apparecchio.
-
Da uno a quattro cavi twinax per il collegamento delle quattro porte di rete.
-
Per SG110, da uno a quattro ricetrasmettitori SFP+ o SFP28 se si prevede di utilizzare cavi ottici per le porte.
-
Per SG1100, da uno a quattro ricetrasmettitori QSFP+ o QSFP28 se si prevede di utilizzare cavi ottici per le porte.
-
|
|
Rischio di esposizione alle radiazioni laser - non smontare o rimuovere alcuna parte di un ricetrasmettitore SFP o QSFP. L'utente potrebbe essere esposto alle radiazioni laser. |
Le seguenti figure mostrano le porte sul retro dell'apparecchio.
SG110 connessioni porte:
SG1100 connessioni porte:
| Didascalia | Porta | Tipo di porta | Utilizzare |
|---|---|---|---|
1 |
Porta di gestione BMC sull'appliance |
1 GbE (RJ-45) |
Si connette alla rete da cui si accede all'interfaccia BMC. |
2 |
Quattro porte di rete sull'appliance |
|
Connettersi alla rete griglia e alla rete client per StorageGRID. Vedere "Modalità Port bond (SG110 e SG1100)" |
3 |
Porta di rete Admin sull'appliance |
1 GbE (RJ-45) Importante: questa porta funziona solo a 1/10-GbE (RJ-45) e non supporta velocità da 100 megabit. |
Collega l'appliance alla rete amministrativa per StorageGRID. |
Porta RJ-45 più a destra dell'appliance |
1 GbE (RJ-45) Importante: questa porta funziona solo a 1/10-GbE (RJ-45) e non supporta velocità da 100 megabit. |
|
-
Collegare la porta di gestione BMC dell'appliance alla rete di gestione utilizzando un cavo Ethernet.
Sebbene questa connessione sia opzionale, si consiglia di facilitare il supporto.
-
Collegare le porte di rete dell'appliance agli switch di rete appropriati, utilizzando cavi twinax o cavi ottici e ricetrasmettitori.
Consultare la seguente tabella per le apparecchiature necessarie per l'hardware e la velocità di collegamento.
Velocità di collegamento SG110 (GbE) Attrezzatura necessaria 10
Ricetrasmettitore SFP+
25
Ricetrasmettitore SFP28
Velocità di collegamento SG1100 (GbE)
Attrezzatura necessaria
10
Ricetrasmettitore QSA e SFP+
25
Ricetrasmettitore QSA e SFP28
40
Ricetrasmettitore QSFP+
100
Ricetrasmettitore QFSP28
-
Sui modelli che supportano la negoziazione automatica come opzione di velocità della porta, se è selezionata la modalità di bonding porta fissa, è possibile eseguire le porte dedicate alla rete StorageGRID Grid a una velocità diversa rispetto alle porte dedicate alla rete client.
-
Sui modelli che non supportano la negoziazione automatica come opzione di velocità della porta, tutte e quattro le porte di rete devono utilizzare la stessa velocità di collegamento.
-
Se si prevede di utilizzare la modalità Fixed Port Bond (connessione porta fissa) (impostazione predefinita), collegare le porte alla rete StorageGRID e alle reti client, come mostrato nella tabella.
Porta Si connette a… Porta 1
Rete client (opzionale)
Porta 2
Grid Network
Porta 3
Rete client (opzionale)
Porta 4
Grid Network
-
Se si intende utilizzare la modalità aggregate port bond, collegare una o più porte di rete a uno o più switch. È necessario collegare almeno due delle quattro porte per evitare un singolo punto di errore. Se si utilizzano più switch per un singolo collegamento LACP, gli switch devono supportare MLAG o equivalente.
-
-
Se si intende utilizzare la rete di amministrazione per StorageGRID, collegare la porta della rete di amministrazione dell'appliance alla rete di amministrazione utilizzando un cavo Ethernet.
I due controller vengono collegati tra loro, le porte di gestione di ciascun controller e le porte 10/25-GbE del controller E5700SG vengono collegate alla rete di rete e alla rete client opzionale per StorageGRID.
-
Sono stati disimballati i seguenti componenti, inclusi nell'apparecchio:
-
Due cavi di alimentazione.
-
Due cavi ottici per le porte di interconnessione FC dei controller.
-
Otto ricetrasmettitori SFP+ che supportano FC a 10 GbE o 16 Gbps. I ricetrasmettitori possono essere utilizzati con le due porte di interconnessione su entrambi i controller e con le quattro porte di rete 10/25-GbE sul controller E5700SG, supponendo che si desideri che le porte di rete utilizzino una velocità di collegamento di 10-GbE.
-
-
Sono stati ottenuti i seguenti elementi, non inclusi nell'apparecchio:
-
Da uno a quattro cavi ottici per le porte 10/25-GbE che si intende utilizzare.
-
Da uno a quattro ricetrasmettitori SFP28, se si intende utilizzare la velocità di collegamento a 25 GbE.
-
Cavi Ethernet per il collegamento delle porte di gestione.
-
|
|
Rischio di esposizione alle radiazioni laser — non smontare o rimuovere alcuna parte di un ricetrasmettitore SFP. L'utente potrebbe essere esposto alle radiazioni laser. |
Le figure mostrano i due controller di SG5760 e SG5760X, con il controller storage della serie E2800 nella parte superiore e il controller E5700SG nella parte inferiore. Nei modelli SG5712 e SG5712X, il controller storage della serie E2800 si trova a sinistra del controller E5700SG quando viene visualizzato dal retro.
SG5760 connessioni:
SG5760X connessioni:
| Didascalia | Porta | Tipo di porta | Utilizzare |
|---|---|---|---|
1 |
Due porte di interconnessione su ciascun controller |
SFP+ ottico FC da 16 GB/s. |
Collegare tra loro i due controller. |
2 |
Porta di gestione 1 sul controller della serie E2800 |
1 GbE (RJ-45) |
Si connette alla rete da cui si accede a Gestore di sistema di SANtricity. È possibile utilizzare la rete di amministrazione per StorageGRID o una rete di gestione indipendente. |
2 |
Porta di gestione 2 sul controller della serie E2800 |
1 GbE (RJ-45) |
Riservato al supporto tecnico. |
3 |
Porta di gestione 1 sul controller E5700SG |
1 GbE (RJ-45) |
Collega il controller E5700SG alla rete di amministrazione per StorageGRID. |
3 |
Porta di gestione 2 sul controller E5700SG |
1 GbE (RJ-45) |
|
4 |
Porte 10/25-GbE 1-4 sul controller E5700SG |
10 GbE o 25 GbE Nota: i ricetrasmettitori SFP+ inclusi nell'appliance supportano velocità di collegamento a 10 GbE. Se si desidera utilizzare velocità di collegamento a 25 GbE per le quattro porte di rete, è necessario fornire ricetrasmettitori SFP28. |
Connettersi alla rete griglia e alla rete client per StorageGRID. Vedere "Modalità di collegamento porte (controller E5700SG)". |
-
Collegare il controller E2800 al controller E5700SG utilizzando due cavi ottici e quattro degli otto ricetrasmettitori SFP+.
Connetti questa porta… A questa porta… Porta di interconnessione 1 sul controller E2800
Porta di interconnessione 1 sul controller E5700SG
Porta di interconnessione 2 sul controller E2800
Porta di interconnessione 2 sul controller E5700SG
-
Se si intende utilizzare Gestore di sistema SANtricity, collegare la porta di gestione 1 (P1) del controller E2800 (la porta RJ-45 a sinistra) alla rete di gestione per Gestore di sistema SANtricity, utilizzando un cavo Ethernet.
Non utilizzare la porta di gestione 2 (P2) sul controller E2800 (la porta RJ-45 a destra). Questa porta è riservata al supporto tecnico.
-
Se si intende utilizzare la rete di amministrazione per StorageGRID, collegare la porta di gestione 1 del controller E5700SG (la porta RJ-45 a sinistra) alla rete di amministrazione, utilizzando un cavo Ethernet.
Se si intende utilizzare la modalità bond di rete Active-backup per la rete amministrativa, collegare la porta di gestione 2 del controller E5700SG (la porta RJ-45 a destra) alla rete amministrativa, utilizzando un cavo Ethernet.
-
Collegare le porte 10/25-GbE del controller E5700SG agli switch di rete appropriati, utilizzando cavi ottici e ricetrasmettitori SFP+ o SFP28.
Installare i ricetrasmettitori SFP+ se si prevede di utilizzare velocità di collegamento a 10 GbE. Installare i ricetrasmettitori SFP28 se si intende utilizzare velocità di collegamento 25 GbE. -
Sui modelli che supportano la negoziazione automatica come opzione di velocità della porta, se è selezionata la modalità di bonding porta fissa, è possibile eseguire le porte dedicate alla rete StorageGRID Grid a una velocità diversa rispetto alle porte dedicate alla rete client.
-
Sui modelli che non supportano la negoziazione automatica come opzione di velocità della porta, tutte e quattro le porte di rete devono utilizzare la stessa velocità di collegamento.
-
Se si prevede di utilizzare la modalità Fixed Port Bond (connessione porta fissa) (impostazione predefinita), collegare le porte alla rete StorageGRID e alle reti client, come mostrato nella tabella.
Porta Si connette a… Porta 1
Rete client (opzionale)
Porta 2
Grid Network
Porta 3
Rete client (opzionale)
Porta 4
Grid Network
-
Se si intende utilizzare la modalità aggregate port bond, collegare una o più porte di rete a uno o più switch. È necessario collegare almeno due delle quattro porte per evitare un singolo punto di errore. Se si utilizzano più switch per un singolo collegamento LACP, gli switch devono supportare MLAG o equivalente.
-
I due controller vengono collegati tra loro, le porte di gestione su ciascun controller e le porte 10/25-GbE sul controller SG5800 vengono collegate alla rete Grid e alla rete client opzionale per StorageGRID.
-
Sono stati disimballati i seguenti componenti, inclusi nell'apparecchio:
-
Due cavi di alimentazione.
-
Due cavi per le porte di interconnessione iSCSI sui controller.
-
-
Sono stati ottenuti i seguenti elementi, non inclusi nell'apparecchio:
-
Da uno a quattro cavi ottici o in rame per le porte 10/25-GbE che si intende utilizzare.
-
Da uno a otto ricetrasmettitori SFP+, se si intende utilizzare cavi ottici e velocità di collegamento 10-GbE.
-
Da uno a otto ricetrasmettitori SFP28, se si intende utilizzare cavi ottici e velocità di collegamento 25-GbE.
-
Cavi Ethernet per il collegamento delle porte di gestione.
-
|
|
Rischio di esposizione alle radiazioni laser — non smontare o rimuovere alcuna parte di un ricetrasmettitore SFP. L'utente potrebbe essere esposto alle radiazioni laser. |
Le figure mostrano i due controller nel SG5860, con il controller di storage serie E4000 nella parte superiore e il controller SG5800 nella parte inferiore. Nel sistema SG5812, il controller di archiviazione della serie E4000 si trova a sinistra del controller SG5800, visto dal retro.
SG5860 connessioni:
| Didascalia | Porta | Tipo di porta | Utilizzare |
|---|---|---|---|
1 |
Due porte di interconnessione su ciascun controller |
25GbE GB iSCSI (SFP28) |
Collegare tra loro i due controller. |
2 |
Porta di gestione 1 sul controller della serie E4000 |
1 GbE (RJ-45) |
Si connette alla rete da cui si accede a Gestore di sistema di SANtricity. È possibile utilizzare la rete di amministrazione per StorageGRID o una rete di gestione indipendente. |
3 |
Porta di gestione 1 sul controller SG5800 |
1 GbE (RJ-45) |
Collega il controller SG5800 alla rete di amministrazione per StorageGRID. |
4 |
Porte 10/25-GbE 1-4 sul controller SG5800 |
10 GbE o 25 GbE |
Connettersi alla rete griglia e alla rete client per StorageGRID. Vedere "Modalità di collegamento porte (controller SG5800)". |
-
Collegare il controller E4000 al controller SG5800 utilizzando i due cavi in dotazione.
Connetti questa porta… A questa porta… Porta di interconnessione 1 sul controller E4000
Porta di interconnessione 1 sul controller SG5800
Porta di interconnessione 2 sul controller E4000
Porta di interconnessione 2 sul controller SG5800
-
In alternativa, collegare la porta di gestione 1 (P1) sul controller E4000 (la porta RJ-45 sulla sinistra) alla rete di gestione per SANtricity System Manager utilizzando un cavo Ethernet.
-
Se si intende utilizzare la rete amministrativa per StorageGRID, collegare la porta di gestione 1 del controller SG5800 (la porta RJ-45 a sinistra) alla rete amministrativa, utilizzando un cavo Ethernet.
-
Collegare le porte 10/25-GbE del controller SG5800 agli switch di rete appropriati, utilizzando cavi in rame o cavi ottici e ricetrasmettitori SFP+ o SFP28.
Installare i ricetrasmettitori SFP+ se si prevede di utilizzare velocità di collegamento a 10 GbE. Installare i ricetrasmettitori SFP28 se si intende utilizzare velocità di collegamento 25 GbE. -
Sui modelli che supportano la negoziazione automatica come opzione di velocità della porta, se è selezionata la modalità di bonding porta fissa, è possibile eseguire le porte dedicate alla rete StorageGRID Grid a una velocità diversa rispetto alle porte dedicate alla rete client.
-
Sui modelli che non supportano la negoziazione automatica come opzione di velocità della porta, tutte e quattro le porte di rete devono utilizzare la stessa velocità di collegamento.
-
Se si prevede di utilizzare la modalità Fixed Port Bond (connessione porta fissa) (impostazione predefinita), collegare le porte alla rete StorageGRID e alle reti client, come mostrato nella tabella.
Porta Si connette a… Porta 1
Rete client (opzionale)
Porta 2
Grid Network
Porta 3
Rete client (opzionale)
Porta 4
Grid Network
-
Se si intende utilizzare la modalità aggregate port bond, collegare una o più porte di rete a uno o più switch. È necessario collegare almeno due delle quattro porte per evitare un singolo punto di errore. Se si utilizzano più switch per un singolo collegamento LACP, gli switch devono supportare MLAG o equivalente.
-
I controller storage vengono collegati al controller SG6000-CN, le porte di gestione di tutti e tre i controller e le porte di rete del controller SG6000-CN vengono collegate alla rete di rete e alla rete client opzionale per StorageGRID.
-
I quattro cavi ottici forniti con l'apparecchio consentono di collegare i due controller di storage al controller SG6000-CN.
-
Sono disponibili cavi Ethernet RJ-45 (minimo quattro) per il collegamento delle porte di gestione.
-
Per le porte di rete è disponibile una delle seguenti opzioni. Questi elementi non sono forniti con l'apparecchio.
-
Da uno a quattro cavi twinax per il collegamento delle quattro porte di rete.
-
Da uno a quattro ricetrasmettitori SFP+ o SFP28 se si intende utilizzare cavi ottici per le porte.
Rischio di esposizione alle radiazioni laser — non smontare o rimuovere alcuna parte di un ricetrasmettitore SFP. L'utente potrebbe essere esposto alle radiazioni laser.
-
Le seguenti figure mostrano i tre controller delle appliance SG6060 e SG6060X, con il controller di calcolo SG6000-CN nella parte superiore e i due controller di storage E2800 nella parte inferiore. Il sistema SG6060 utilizza E2800A controller, mentre il sistema SG6060X utilizza una delle due versioni di controller E2800B.
|
|
Entrambe le versioni del controller E2800 hanno specifiche e funzioni identiche, ad eccezione della posizione delle porte di interconnessione. |
|
|
Non utilizzare controller E2800A e E2800B nello stesso apparecchio. |
Connessioni SG6060:
SG6060X connessioni:
-
Versione 1
-
Versione 2
Se i ricetrasmettitori FC nel controller E2800B sono installati nelle porte di connessione FC superiori (6), spostarli nelle porte di connessione FC inferiori destre (7).
La figura seguente mostra i tre controller dell'appliance SGF6024, con il controller di calcolo SG6000-CN in alto e i due controller di storage EF570 uno accanto all'altro sotto il controller di calcolo.
SGF6024 connessioni:
| Didascalia | Porta | Tipo di porta | Utilizzare |
|---|---|---|---|
1 |
Porta di gestione BMC sul controller SG6000-CN |
1 GbE (RJ-45) |
Si connette alla rete da cui si accede all'interfaccia BMC. |
2 |
Porte di connessione FC:
|
SFP+ ottico FC a 16 GB/s. |
Collegare ciascun controller storage al controller SG6000-CN. |
3 |
Quattro porte di rete sul controller SG6000-CN |
10/25-GbE |
Connettersi alla rete griglia e alla rete client per StorageGRID. Vedere "Modalità Port Bond (controller SG6000-CN)". |
4 |
Admin Network port (porta di rete amministrativa) sul controller SG6000-CN (indicata con P1 in figura) |
1 GbE (RJ-45) Attenzione: questa porta funziona solo a 1000 BaseT/Full e non supporta velocità di 10 o 100 megabit. |
Consente di collegare il controller SG6000-CN alla rete di amministrazione per StorageGRID. |
Porta RJ-45 più a destra sul controller SG6000-CN |
1 GbE (RJ-45) Attenzione: questa porta funziona solo a 1000 BaseT/Full e non supporta velocità di 10 o 100 megabit. |
|
|
5 |
Porta di gestione 1 su ciascun controller di storage |
1 GbE (RJ-45) |
Si connette alla rete da cui si accede a Gestore di sistema di SANtricity. |
Porta di gestione 2 su ciascun storage controller |
1 GbE (RJ-45) |
Riservato al supporto tecnico. |
-
Collegare la porta di gestione BMC del controller SG6000-CN alla rete di gestione, utilizzando un cavo Ethernet.
Sebbene questa connessione sia opzionale, si consiglia di facilitare il supporto.
-
Collegare le due porte FC di ciascun controller di storage alle porte FC del controller SG6000-CN utilizzando quattro cavi ottici e quattro ricetrasmettitori SFP+ per i controller di storage.
-
Collegare le porte di rete del controller SG6000-CN agli switch di rete appropriati, utilizzando cavi twinax o cavi ottici e ricetrasmettitori SFP+ o SFP28.
Installare i ricetrasmettitori SFP+ se si prevede di utilizzare velocità di collegamento a 10 GbE. Installare i ricetrasmettitori SFP28 se si intende utilizzare velocità di collegamento 25 GbE. -
Sui modelli che supportano la negoziazione automatica come opzione di velocità della porta, se è selezionata la modalità di bonding porta fissa, è possibile eseguire le porte dedicate alla rete StorageGRID Grid a una velocità diversa rispetto alle porte dedicate alla rete client.
-
Sui modelli che non supportano la negoziazione automatica come opzione di velocità della porta, tutte e quattro le porte di rete devono utilizzare la stessa velocità di collegamento.
-
Se si prevede di utilizzare la modalità Fixed Port Bond (connessione porta fissa) (impostazione predefinita), collegare le porte alla rete StorageGRID e alle reti client, come mostrato nella tabella.
Porta Si connette a… Porta 1
Rete client (opzionale)
Porta 2
Grid Network
Porta 3
Rete client (opzionale)
Porta 4
Grid Network
-
Se si intende utilizzare la modalità aggregate port bond, collegare una o più porte di rete a uno o più switch. È necessario collegare almeno due delle quattro porte per evitare un singolo punto di errore. Se si utilizzano più switch per un singolo collegamento LACP, gli switch devono supportare MLAG o equivalente.
-
-
-
Se si intende utilizzare la rete di amministrazione per StorageGRID, collegare la porta della rete di amministrazione del controller SG6000-CN alla rete di amministrazione utilizzando un cavo Ethernet.
-
Se si intende utilizzare la rete di gestione per Gestione di sistema SANtricity, collegare la porta di gestione 1 (P1) di ciascun controller di storage (la porta RJ-45 a sinistra) alla rete di gestione per Gestione di sistema SANtricity, utilizzando un cavo Ethernet.
Non utilizzare la porta di gestione 2 (P2) sui controller storage (la porta RJ-45 a destra). Questa porta è riservata al supporto tecnico.
La porta di gestione dell'appliance viene collegata al laptop di servizio e le porte di rete dell'appliance vengono collegate alla rete di rete e alla rete client opzionale per StorageGRID.
-
Solo SG6160: Il cavo breakout da 100GbE a 4x25GbE fornito con l'appliance consente di collegare i due controller di archiviazione al controller SG6100-CN.
-
Si dispone di cavi Ethernet RJ-45:
-
Cavo RJ-45 per il collegamento della porta di gestione.
-
Solo SG6160: Fino a quattro cavi Ethernet RJ-45 aggiuntivi per le porte opzionali che si prevede di utilizzare, tra cui la seconda porta Admin e la porta BMC su SG6100-CN, e le porte di manutenzione su ciascuno dei due controller E4000.
-
-
Per le porte di rete è disponibile una delle seguenti opzioni. Questi elementi non sono forniti con l'apparecchio.
-
Da uno a quattro cavi twinax per il collegamento delle quattro porte di rete.
-
Da uno a otto ricetrasmettitori SFP+ o SFP28 se si prevede di utilizzare cavi ottici per le porte.
-
|
|
Rischio di esposizione alle radiazioni laser — non smontare o rimuovere alcuna parte di un ricetrasmettitore SFP. L'utente potrebbe essere esposto alle radiazioni laser. |

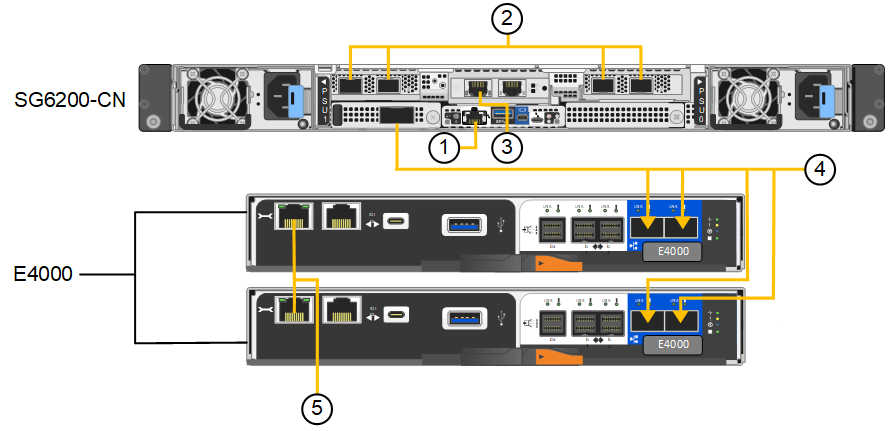

Le figure seguenti mostrano le porte sul retro del SGF6112 e i tre controller nell'appliance SG6160. L'appliance SG6160 include un controller di calcolo SG6100-CN nella parte superiore e due controller di storage E4000 nella parte inferiore.

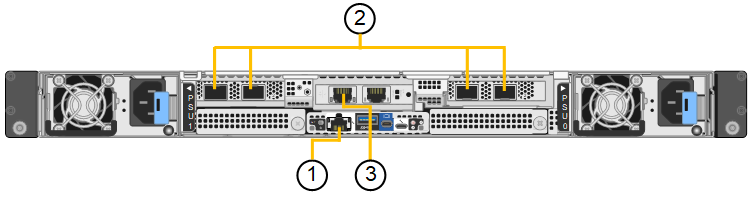

SGF6112 connessioni:
SG6160 connessioni:
| Didascalia | Porta | Tipo di porta | Utilizzare |
|---|---|---|---|
1 |
Porta di gestione BMC sull'appliance |
1 GbE (RJ-45) |
Si connette alla rete da cui si accede all'interfaccia BMC. |
2 |
Quattro porte di rete sul controller SG6100-CN |
|
Connettersi alla rete griglia e alla rete client per StorageGRID. Vedere "Modalità Port bond (SG6100)" |
3 |
Admin Network Port (porta di rete amministrativa) sull'appliance (indicata con P1 in figura) |
1/10-GbE (RJ-45) Importante: questa porta funziona solo a 1/10-GbE (RJ-45) e non supporta velocità da 100 megabit. |
Collega l'appliance alla rete amministrativa per StorageGRID. |
Porta RJ-45 più a destra dell'appliance |
1/10-GbE (RJ-45) Attenzione: questa porta funziona solo a 1/10-GbE (RJ-45) e non supporta velocità a 100 megabit. |
|
|
4 TB (solo SG6160) |
Cinque porte di connessione in totale |
|
Collegare ogni storage controller al controller SG6100-CN. |
5 TB (solo SG6160) |
Porta di gestione 1 su ciascun controller di storage |
1 GbE (RJ-45) |
Si connette alla rete da cui si accede a Gestore di sistema di SANtricity. |
Porta di gestione 2 su ciascun storage controller |
1 GbE (RJ-45) |
Si connette alla rete da cui si accede a Gestore di sistema di SANtricity. |
-
Collegare la porta di gestione BMC dell'appliance alla rete di gestione utilizzando un cavo Ethernet.
Sebbene questa connessione sia opzionale, si consiglia di facilitare il supporto.
-
Collegare le due porte di interconnessione di ciascun controller di storage alla porta 100GbE del controller SG6100-CN, utilizzando un cavo da 100-GbE QSFP28 a 4x25-GbE SFP28.
-
Collegare le porte di rete dell'appliance agli switch di rete appropriati, utilizzando cavi twinax o cavi ottici e ricetrasmettitori.
Velocità di collegamento (GbE) Attrezzatura necessaria 10
Ricetrasmettitore SFP+
25
Ricetrasmettitore SFP28
-
Le porte di rete Grid e Client possono essere eseguite a velocità diverse solo se è stata selezionata la funzione di negoziazione automatica come velocità di collegamento e se è stata selezionata la modalità di connessione fissa come modalità di connessione alla porta. In caso contrario, tutte e quattro le porte funzioneranno alla stessa velocità.
-
Se si prevede di utilizzare la modalità Fixed Port Bond (connessione porta fissa) (impostazione predefinita), collegare le porte alla rete StorageGRID e alle reti client, come mostrato nella tabella.
Porta Si connette a… Porta 1
Rete client (opzionale)
Porta 2
Grid Network
Porta 3
Rete client (opzionale)
Porta 4
Grid Network
-
Se si intende utilizzare la modalità aggregate port bond, collegare una o più porte di rete a uno o più switch. È necessario collegare almeno due delle quattro porte per evitare un singolo punto di errore. Se si utilizzano più switch per un singolo collegamento LACP, gli switch devono supportare MLAG o equivalente.
-
-
Se si intende utilizzare la rete di amministrazione per StorageGRID, collegare la porta della rete di amministrazione dell'appliance alla rete di amministrazione utilizzando un cavo Ethernet.
