MetroCluster構成の監視

PDF

MetroCluster構成の接続の問題を監視することができます。クラスタ内のコンポーネントおよび接続のステータス、MetroCluster構成のクラスタ間の接続ステータスなどの詳細情報を確認できます。ここでは、MetroCluster over FC構成とMetroCluster over IP構成で保護されているクラスタの接続の問題を監視する方法について説明します。

MetroCluster構成は、Active IQ Unified Managerの左側のナビゲーション ペインから表示する次のビューで監視できます。

  • ストレージ > クラスタ > 保護: MetroCluster ビュー

  • 保護 > 関係 > 関係: MetroCluster ビュー

Unified Managerでは、システム健全性アラートを使用して、MetroCluster構成のコンポーネントおよび接続のステータスを示します。

開始する前に

  • MetroCluster構成のローカル クラスタとリモート クラスタの両方を、Active IQ Unified Managerに追加する必要があります。

  • MetroCluster over IP構成では、Mediatorがサポートされる場合は、対応するAPIでMediatorを設定してクラスタに追加する必要があります。

  • オペレータ、アプリケーション管理者、またはストレージ管理者のロールが必要です。

MetroCluster over FC構成の接続の問題の監視

MetroCluster over FC 構成内のクラスターの場合、接続チャートは クラスター / ヘルス 詳細ページに表示されます。次の手順を実行します。

手順

  1. 左側のナビゲーション ペインで、ストレージ > クラスター をクリックします。

    監視対象であるすべてのクラスタのリストが表示されます。

  2. 保護: MetroCluster ビューから、 MetroCluster over FC 構成の詳細を表示するクラスタの名前をクリックします。または、MetroCluster構成のクラスタでフィルタすることもできます。

  3. クラスタ/ヘルス*詳細ページで、 MetroCluster接続*タブをクリックします。 * MetroCluster接続* タブは、 MetroCluster over FC 構成でのみ使用できます。

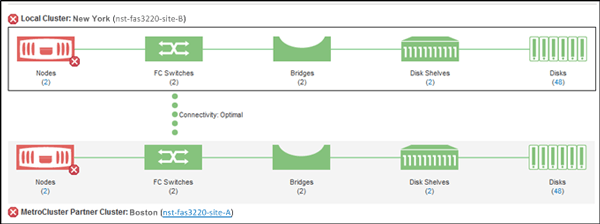

    Unified Manager MetroCluster接続タブ

    対応するクラスタ オブジェクト領域にMetroCluster構成のトポロジが表示されます。[クラスタ / 健全性の詳細]ページに表示される情報を基に、接続の問題を修正できます。たとえば、クラスタ内のノードとスイッチの間の接続がダウンしている場合は、次のアイコンが表示されます。

ノードスイッチ接続アイコン

アイコンにカーソルを合わせると、生成されたイベントに関する詳細情報が表示されます。

MetroCluster構成で接続の問題が見つかった場合は、System ManagerにログインするかONTAP CLIにアクセスして問題を解決する必要があります。

クラスタの健全性の判定の詳細については、以下を参照してください。"MetroCluster over FC構成でクラスタの健全性を確認する" 。

MetroCluster over IP構成の接続の問題の監視

MetroCluster over IP 構成内のクラスターの場合、接続チャートは クラスター ページに表示されます。次の手順を実行します。

手順

  1. 左側のナビゲーション ペインで、ストレージ > クラスター をクリックします。

    監視対象であるすべてのクラスタのリストが表示されます。

  2. 保護: MetroClusters ビューから、 MetroCluster over IP 構成の詳細を表示するクラスタの名前をクリックします。または、MetroCluster構成のクラスタでフィルタすることもできます。

  3. カーソルをクリックして行を展開します `v`アイコン。キャレット アイコンは、MetroCluster over IP構成で保護されているクラスタにのみ表示されます。

    ソース サイトとミラー サイトのトポロジ、および接続に使用されていればMediatorを表示できます。表示できる情報は次のとおりです。

    • サイト間の接続

    • 両方のサイトの健全性と可用性の問題（ある場合）

    • Mediator関連の問題

    • レプリケーション関連の問題

      メモ 以下のステータスが報告されます: クリティカル ( ）、 エラー （ ）、または通常（ ）。同じトポロジ内のプライマリ データとミラー データ間のアグリゲート データのレプリケーション ステータスも表示できます。

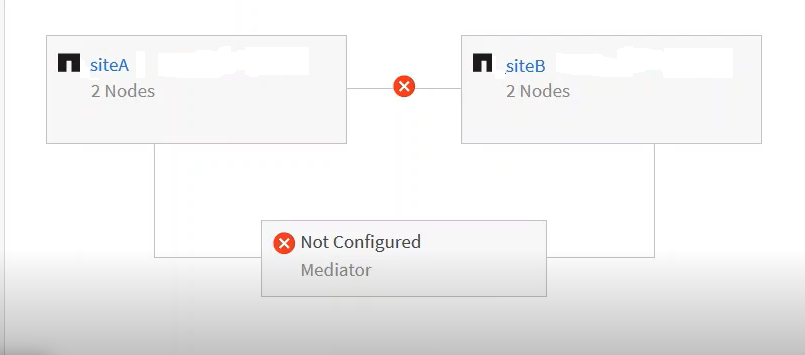

      次の図では、ソース クラスタとデスティネーション クラスタ間にサイト間接続がなく、クラスタ間にMediatorが設定されていないことがわかります。

    ソース サイトとミラー サイトのトポロジと Mediator を表示する UI スクリーンショット。

  4. ステータス アイコンをクリックします。エラー定義を含むメッセージが表示されます。MetroCluster over IP 構成の問題に関するイベントが発生した場合は、メッセージの [イベントの表示] ボタンをクリックして、イベントの詳細を表示できます。問題とイベントを解決すると、このトポロジのステータスアイコンが通常の状態（ ）。

  5. さらに詳しい構成の詳細は、クラスタ/ヘルス*詳細ページの*構成*タブにある MetroClusterの概要*および*保護*セクションで確認できます。

メモ MetroCluster over IP 構成の場合のみ、クラスター ページでクラスター トポロジを表示できます。 MetroCluster over FC 構成のクラスターの場合、トポロジは クラスター/ヘルス 詳細ページの * MetroCluster接続* タブに表示されます。
