アセットページの概要

共同作成者
PDF

アセットランディングページには、アセットの現在のステータスの概要が表示され、アセットと関連するアセットに関する追加情報へのリンクが表示されます。

ランディングページには、オブジェクトの概要、パフォーマンス、関連リソースの情報が1ページに表示されます。

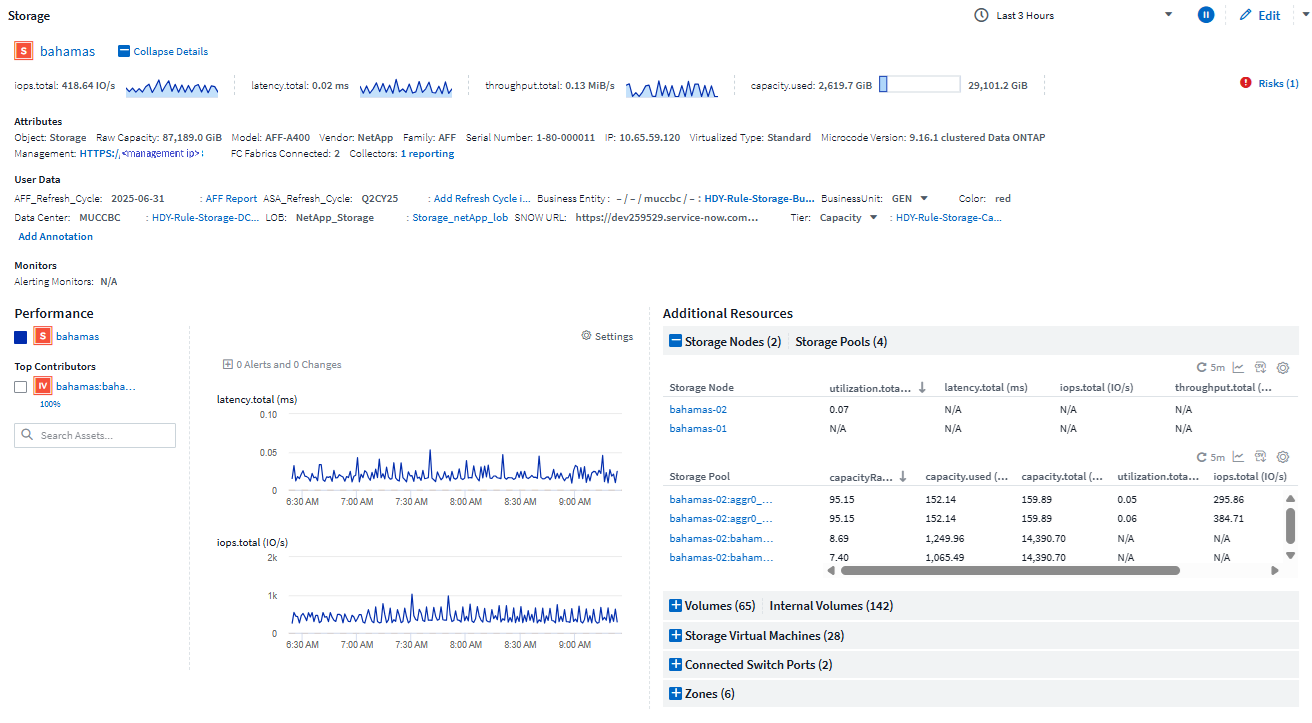

新しいLP設計

[Summary]セクション

ランディングページの上部には展開可能な[Summary]セクションがあります。このセクションには、スループットやレイテンシなどの最新のデータのトレンド、オブジェクトの情報と属性、およびオブジェクトに関するアラートが発生している可能性のあるモニタが表示されます。

[Summary]セクションには、アセットに割り当てられているアノテーションも表示され、変更できます。

[パフォーマンス]セクション

[パフォーマンス]セクションには、オブジェクトのパフォーマンスデータが表示されます。[Settings]を選択して、スループットや容量などのグラフを表示に追加するか、関連するリソースまたは関連するリソースを選択してオブジェクトのデータの横にグラフを表示します。競合を引き起こしている可能性のあるデバイスも、[パフォーマンス]セクションに表示されます。グラフのデータは、データコレクタがポーリングを行い、更新されたデータが取得されると自動的に更新されます。

選択した期間のパフォーマンスチャートに表示するを選択できます指標。[Settings]ドロップダウンをクリックし、表示された指標から選択します。

パフォーマンスデータに加えて、選択したページ時間範囲内でアクティブまたはアクティブだったアラートも表示されます。

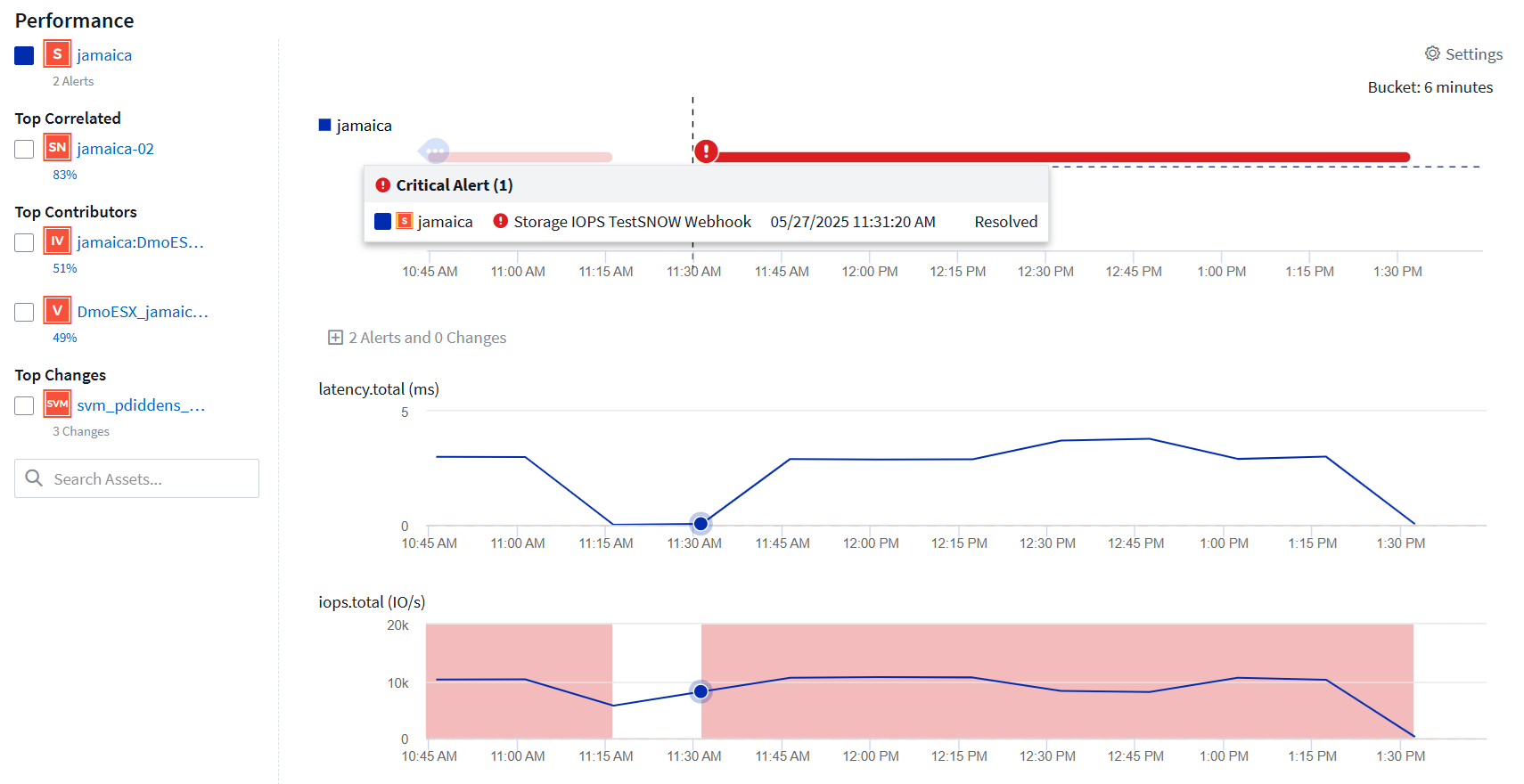

ランディングページのアラートの例

[Performance]セクションに表示される次のデバイスから選択できます。

  • 関連性が高い

    1 つ以上のパフォーマンス指標との関連性が高いアセット（割合）がベースアセットに表示されます。

  • 上位貢献者

    ベースアセットへの影響が大きいアセットが表示されます。

  • 主な変更点

    最近の変更に関連するアセット。

  • ワークロードの競合

    ホスト、ネットワーク、ストレージなど、他の共有リソースに影響を及ぼすアセットと影響を受けるアセットが表示されます。このようなリソースを_greeding_/degraded_resourcesと呼ぶこともあります。

[Additional Resources]セクション

[追加リソース（Additional Resources）]セクションには、現在のオブジェクトタイプに関連するリソースのデータテーブルが表示されます。特定のリソースに焦点を当てるために、これらのテーブルを展開または折りたたむことができます。歯車アイコンを選択すると、追加の指標や属性が一時的に表に表示されます。

カスタムウィジェットを追加します

任意のアセットページに独自のウィジェットを追加できます。追加したウィジェットは、そのタイプのすべてのオブジェクトのアセットページに表示されます。たとえば、ストレージアセットページにカスタムウィジェットを追加すると、そのウィジェットがすべてのストレージアセットのアセットページに表示されます。

カスタムウィジェットは、ランディングページの下部の[Performance]セクションと[Resource]セクションの下に配置されます。

アセットページのタイプ

Data Infrastructure Insightsには、次のアセットのアセットページが用意されています。

  • 仮想マシン

  • Storage Virtual Machine（SVM）

  • ボリューム

  • 内部ボリューム

  • ホスト（ハイパーバイザーを含む）

  • ストレージプール

  • ストレージ

  • データストア

  • アプリケーション

  • ストレージノード

  • qtree

  • ディスク

  • VMDK

  • ポート

  • スイッチ

  • ファブリック

  • ホスト

  • ゾーン

表示データの時間範囲を変更する

デフォルトでは、アセットページに過去3時間のデータが表示されますが、アセットの種類に関係なく、すべてのアセットページに表示されるオプションを使用してデータの表示時間セグメントを変更することができます。時間範囲を変更するには、トップバーに表示されている時間範囲をクリックし、次の時間セグメントから選択します。

  • 最後の15分

  • 最後の30分

  • 最後の60分

  • 過去 2 時間

  • 過去 3 時間（デフォルト）

  • 過去 6 時間

  • 過去 12 時間

  • 過去 24 時間

  • 過去2日間

  • 過去3日間

  • 過去7日間

  • 過去14日間

  • 過去30日間

  • カスタムの期間

カスタム期間では、最大 31 日間連続で選択できます。この範囲に開始時間と終了時間を設定することもできます。デフォルトの開始時間は選択した最初の日の午前12時00分で、デフォルトの終了時間は選択した最終日の午後11時59分です。適用をクリックすると、カスタムの期間がアセットページに適用されます。

選択した期間に基づいて、ページの情報が自動的に更新されます。現在のリフレッシュレートは、[Summary]セクションの右上隅、およびページ上の関連するテーブルまたはウィジェットに表示されます。

パフォーマンス指標の定義

[Performance]セクションには、アセットに対して選択した期間に基づいて複数の指標を表示できます。各指標は独自のパフォーマンスチャートに表示されます。表示するデータに応じて、指標と関連するアセットをグラフから追加または削除できます。選択できる指標はアセットタイプによって異なります。

* メートル法 *

* 概要 *

BB クレジットのゼロ受信、転送

サンプリング期間中に受信 / 送信のバッファ間クレジット数がゼロになった回数。この指標は、接続されたポートで提供できるクレジットを使い果たしたために転送が中止された回数を表します。

BB クレジットのゼロ期間の転送

サンプリング期間中に送信 BB クレジットがゼロになっていた時間（ミリ秒）。

キャッシュヒット率（合計、読み取り、書き込み）

キャッシュにヒットする要求の割合。ボリュームへのアクセス数に対するヒット数の割合が高いほど、パフォーマンスが高くなります。この列は、キャッシュヒット情報を収集しないストレージアレイについては空になります。

キャッシュ使用率（合計）

キャッシュにヒットするキャッシュ要求の合計割合

クラス 3 は破棄されます

ファイバチャネルのクラス 3 データ転送が破棄された回数。

CPU 利用率（合計）

使用可能な合計（すべての仮想 CPU ）に対する使用中のアクティブな CPU リソースの割合。

CRC エラーです

サンプリング期間中にポートで無効な Cyclic Redundancy Check （ CRC ；巡回冗長検査）が検出されたフレーム数

フレームレート

転送フレームレート（ 1 秒あたりのフレーム数）。

フレームサイズ平均（ Rx 、 Tx ）

フレームサイズに対するトラフィックの比率。この指標から、ファブリック内にフレームのオーバーヘッドがないかどうかを特定できます。

フレームサイズが長すぎます

ファイバチャネルの長すぎるデータ転送フレームの数。

フレームサイズが短すぎます

ファイバチャネルの短すぎるデータ転送フレームの数。

I/O 密度（合計、読み取り、書き込み）

ボリューム、内部ボリューム、またはストレージ要素の使用済み容量（データソースの最新のインベントリポーリングから取得）で IOPS を割った値。1 秒間の TB あたりの I/O 処理数で測定されます。

IOPS （合計、読み取り、書き込み）

I/O チャネルまたはそのチャネルの一部を通過する読み取り / 書き込み I/O サービス要求の単位時間あたりの数（ 1 秒あたりの I/O 数で測定）

IP スループット（合計、読み取り、書き込み）

合計： IP データの転送および受信速度の合計。 1 秒あたりのメガバイト数で示されます。

読み取り： IP スループット（受信）：

IP データを受信した平均レート（ 1 秒あたりのメガバイト数）。

書き込み： IP スループット（送信）：

IP データが 1 秒あたりのメガバイト数で送信された平均レート。

レイテンシ（合計、読み取り、書き込み）

Latency （ R&W ）：一定の時間内にデータが仮想マシンに対して読み取りまたは書き込みされるレート。1 秒あたりのメガバイト数で測定されます。

レイテンシ：

データストア内の仮想マシンからの平均応答時間。

上位のレイテンシ：

データストア内の仮想マシンからの最大応答時間。

リンク障害です

サンプリング期間中にポートで検出されたリンク障害の数。

リンクリセット Rx 、 Tx

サンプリング期間中に受信または送信されたリセットリンクの数。この指標は、このポートに対して接続されたポートから発行されたリンクリセットの数を表します。

メモリ使用率（合計）

ホストで使用されるメモリのしきい値。

部分的 R/W （合計） %

RAID 5 、 RAID 1/0 、または RAID 0 の LUN において、読み取り / 書き込み処理がディスクモジュールのストライプ境界を越えた合計回数。通常、ストライプを越えると、各 LUN で追加の I/O が必要になるため、ストライプを越えることは効果がありません割合が低い場合は、ストライプエレメントのサイズが効率的であり、ボリューム（またはNetApp LUN）のアライメントが適切でないことを示します。CLARiX については、ストライプを越えた回数を IOPS の合計で割った値が示されます。

ポートエラーです

サンプリング期間中または一定の期間に検出されたポートエラーのレポート。

信号損失回数

信号損失エラーの数。信号損失エラーが発生した場合は、電気的接続がなく、物理的な問題があります。

スワップレート（合計レート、インレート、アウトレート）

サンプリング期間中にディスクとアクティブメモリの間にスワップイン速度、スワップアウト速度、またはその両方が発生した速度。これは環境仮想マシンのカウンタです。

同期損失の数

同期損失エラーの数同期損失エラーが発生した場合、ハードウェアはトラフィックを認識できないか、ロックオンされません。すべての機器のデータ速度が同じでないか、光接続または物理接続の品質が低下している可能性があります。このエラーが発生するたびにポートの再同期が必要になるため、システムのパフォーマンスに影響します。単位は KB/ 秒です

スループット（合計、読み取り、書き込み）

I/O サービス要求への応答として一定の時間内に送受信されたデータのレート（ 1 秒あたりの MB で測定）。

タイムアウト廃棄フレーム数 - Tx

送信フレームがタイムアウトで破棄された回数。

トラフィック速度（合計、読み取り、書き込み）

サンプリング期間中に送受信されたトラフィックの量（ 1 秒あたりのメビバイト数）。

トラフィック利用率（合計、読み取り、書き込み）

サンプリング期間中の送受信トラフィックの比率、受信 / 送信 / 合計容量に対するトラフィックの比率。

利用率（合計、読み取り、書き込み）

送信（ Tx ）と受信（ Rx ）に使用できる帯域幅の割合。

書き込み保留（合計）

保留中の書き込み I/O サービス要求の数。
