SANtricityソフトウェアにおけるスナップショットストレージの仕組み

PDF

Snapshot機能は、copy-on-write（COW）テクノロジを使用してSnapshotイメージを保存し、割り当てられたリザーブ容量を使用します。

Snapshotイメージの使用方法

Snapshotイメージは、特定の時点でキャプチャされた、ボリュームの内容の論理的な読み取り専用コピーです。Snapshotはデータ損失からの保護に使用できます。

Snapshotイメージはテスト環境でも役立ちます。データの仮想コピーを作成することによって、実際のボリューム自体は変更せずに、Snapshotを使用してデータをテストできます。また、ホストにはSnapshotイメージに対する書き込み権限がないため、Snapshotは常に安全なバックアップ リソースです。

Snapshotの作成

Snapshotが作成される際、Snapshot機能はイメージ データを次のように格納します。

  • Snapshotイメージが作成された時点では、Snapshotイメージはベース ボリュームと完全に一致します。Snapshot機能はcopy-on-writeテクノロジを使用します。Snapshotの作成後、ベース ボリューム上のブロックまたはブロック セットに対して最初の書き込みが行われると、新しいデータをベース ボリュームに書き込まれる前に元のデータがリザーブ容量にコピーされます。

  • 以降のSnapshotには変更されたデータ ブロックのみが含まれます。ベース ボリュームのデータが上書きされる前に、Snapshot機能は、copy-on-writeテクノロジを使用して影響を受けるセクターの必要なイメージをSnapshotのリザーブ容量に保存します。

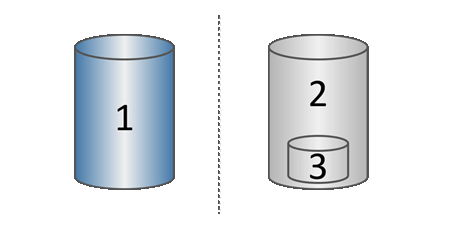

    スナップショットの概要

1 ベースボリューム（物理ディスク容量）；2 スナップショット（論理ディスク容量）；3 予約済み容量（物理ディスク容量）

  • リザーブ容量には、ベース ボリューム上でSnapshotの作成後に変更された部分の変更前のデータ ブロックと、変更を追跡するためのインデックスが保存されます。一般的に、リザーブ容量のデフォルト サイズはベース ボリュームの40%です（リザーブ容量が足りない場合は拡張できます）。

  • Snapshotイメージは、タイムスタンプに基づいて特定の順序で格納されます。手動で削除できるのは、ベース ボリュームの最も古いSnapshotイメージのみです。

Snapshotのリストア

ベース ボリュームにデータをリストアするには、SnapshotボリュームまたはSnapshotイメージを使用できます。

  • Snapshot volume — 削除されたファイルを復元する必要がある場合は、正常なスナップショットイメージからスナップショットボリュームを作成し、それをホストに割り当てます。

  • スナップショット イメージ — ベースボリュームを特定のポイントインタイムに復元する必要がある場合は、以前のスナップショット イメージを使用してデータをベースボリュームにロールバックします。
