SANtricity ソフトウェアのアップグレードについて説明します

PDF

アップグレード センターを使用して、最新のソフトウェアやファームウェアをダウンロードしたり、コントローラやドライブをアップグレードしたりします。

コントローラのアップグレードの概要

ストレージ アレイのソフトウェアとファームウェアをアップグレードして、最新の機能とバグ修正をすべて適用することができます。

OSコントローラのアップグレードに含まれるコンポーネント

ストレージ アレイの複数のコンポーネントには、適宜アップグレードが必要なソフトウェアやハードウェアが含まれています。

  • 管理ソフトウェア — System Managerは、ストレージアレイを管理するソフトウェアです。

  • コントローラ ファームウェア — コントローラ ファームウェアは、ホストとボリューム間のI/Oを管理します。

  • コントローラNVSRAM — コントローラNVSRAMは、コントローラのデフォルト設定を指定するコントローラ ファイルです。

  • IOMファームウェア — I/O モジュール（IOM）ファームウェアは、コントローラとドライブ シェルフ間の接続を管理します。また、コンポーネントのステータスも監視します。

  • Supervisor software — Supervisor softwareは、ソフトウェアが実行されるコントローラ上の仮想マシンです。

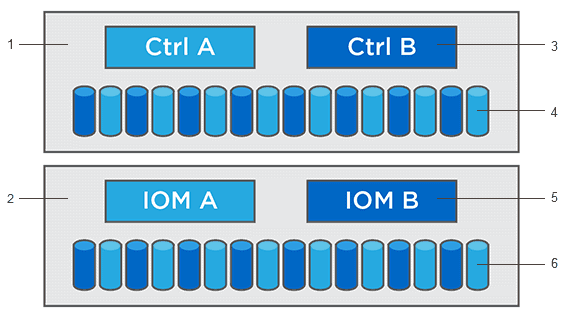

ファームウェアのアップグレード場所

1 コントローラ シェルフ；2 ドライブ シェルフ；3 ソフトウェア、コントローラ ファームウェア、コントローラ NVSRAM、スーパーバイザ ソフトウェア；4 ドライブ ファームウェア；5 IOM ファームウェア；6 ドライブ ファームウェア

現在のソフトウェアとファームウェアのバージョンは、「ソフトウェアとファームウェアのインベントリ」ダイアログボックスで確認できます。メニュー：サポート[アップグレードセンター]に移動し、*ソフトウェアとファームウェアのインベントリ*のリンクをクリックします。

アップグレードプロセスの一環として、ホストがコントローラと正しく通信できるように、ホストのマルチパス/フェイルオーバードライバやHBAドライバもアップグレードする必要がある場合があります。これが当てはまるかどうかを確認するには、 "NetApp Interoperability Matrix Tool"を参照してください。

I/Oを停止するタイミング

ストレージ アレイにコントローラが2台あり、マルチパス ドライバがインストールされている場合は、アップグレードの実行中もストレージ アレイはI/Oの処理を継続できます。アップグレードでは、まず、コントローラAのすべてのボリュームがコントローラBにフェイルオーバーしてコントローラAがアップグレードされます。その後、コントローラAにボリュームが戻され、さらにコントローラBのすべてのボリュームもフェイルオーバーしてコントローラBがアップグレードされます。

アップグレード前の健全性チェック

アップグレード プロセスの一環として、アップグレード前の健全性チェックが実行されます。アップグレード前の健常性チェックでは、ストレージ アレイのすべてのコンポーネントについて、アップグレードを実行できる状態であるかがチェックされます。次の状況に該当する場合、アップグレードを実行できないことがあります。

  • 割り当てドライブに障害が発生している

  • ホット スペアを使用中である

  • 不完全なボリューム グループがある

  • 同時に実行できない処理を実行中である

  • ボリュームが見つからない

  • コントローラのステータスが最適でない

  • イベント ログのイベント数が多すぎる

  • 構成データベースの検証にエラーがある

  • ドライブのDACstoreのバージョンが古い

アップグレード前の健常性チェックは、アップグレードとは別に実行することもできます。

ドライブのアップグレードの概要

ドライブ ファームウェアは、ドライブの細かな動作特性を制御します。新機能の追加、パフォーマンスの向上、および不具合の修正のために、ドライブの製造元はドライブ ファームウェアの更新を定期的にリリースします。

ドライブ ファームウェアのオンライン アップグレードとオフライン アップグレード

ドライブ ファームウェアのアップグレード方式には、オンラインとオフラインの2種類があります。

Online

オンライン アップグレードでは、ドライブが一度に1つずつ順番にアップグレードされます。ストレージ アレイでのI/Oの処理はアップグレードの実行中も継続されます。I/Oを停止する必要はありません。オンライン アップグレードが可能なドライブの場合は、自動的にオンライン方式が使用されます。

オンライン アップグレードを実行できるドライブには次のものがあります。

  • 最適状態のプール内のドライブ

  • 最適状態の冗長化されたボリューム グループ内のドライブ（RAID 1、RAID 5、およびRAID 6）

  • 未割り当てのドライブ

  • スタンバイのホット スペア ドライブ

ドライブ ファームウェアのオンライン アップグレードには数時間かかることがあり、その間はストレージ アレイでボリューム障害が発生する可能性があります。ボリューム障害は次の状況で発生します。

  • RAID 1またはRAID 5のボリューム グループで、あるドライブをアップグレードしているときに1本のドライブで障害が発生した場合。

  • RAID 6のプールまたはボリューム グループで、あるドライブをアップグレードしているときに2本のドライブで障害が発生した場合。

オフライン（並行処理）

オフライン アップグレードでは、同じドライブ タイプのすべてのドライブが同時にアップグレードされます。この方式では、選択したドライブに関連付けられているボリュームに対するI/Oアクティビティを停止する必要があります。複数のドライブを同時に並行してアップグレードできるため、全体的なダウンタイムは大幅に短縮されます。オフライン アップグレードしか実行できないドライブの場合は、自動的にオフライン方式が使用されます。

次のドライブではオフライン方式を使用する必要があります。

  • 冗長化されていないボリューム グループ内のドライブ（RAID 0）

  • 最適状態でないプールまたはボリューム グループ内のドライブ

  • SSDキャッシュ内のドライブ

互換性

各ドライブ ファームウェア ファイルには、ファームウェアが実行されるドライブ タイプに関する情報が含まれています。ファームウェア ファイルは互換性があるドライブにのみダウンロードすることができます。アップグレード プロセスの実行中に、System Managerで自動的に互換性がチェックされます。
