TR-4983: iSCSI を使用したNetApp ASAへの簡素化された自動化された Oracle 導入

08/18/2025 共同作成者

アレン・カオ、ニヤズ・モハメド、NetApp

このソリューションは、iSCSI プロトコルを使用したプライマリデータベースストレージとしてのNetApp ASAアレイと、ボリュームマネージャーとして asm を使用してスタンドアロン ReStart で構成された Oracle データベースにおける、自動化された Oracle の導入と保護の概要と詳細を提供します。

目的

NetApp ASAシステムは、SAN インフラストラクチャに最新のソリューションを提供します。これらは大規模に簡素化され、データベースなどのビジネスクリティカルなアプリケーションを高速化し、データが常に利用可能（稼働率 99.9999%）であることを保証し、TCO と二酸化炭素排出量を削減します。 NetApp ASAシステムには、最もパフォーマンスが要求されるアプリケーション向けに設計された A シリーズモデルと、コスト効率に優れた大容量の導入向けに最適化された C シリーズモデルが含まれます。 ASA A シリーズと C シリーズのシステムを組み合わせることで、優れたパフォーマンスを実現し、顧客エクスペリエンスを向上させて結果が出るまでの時間を短縮し、ビジネスクリティカルなデータの可用性、保護、セキュリティを維持し、業界で最も効果的な保証に支えられたあらゆるワークロードに対してより効果的な容量を提供します。

このドキュメントでは、Ansible 自動化を使用してASAシステムで構築された SAN 環境での Oracle データベースの簡略化された導入について説明します。 Oracle データベースは、データアクセス用の iSCSI プロトコルと、 ASAストレージアレイ上のデータベースディスク管理用の Oracle ASM を備えたスタンドアロンの ReStart 構成で導入されます。また、 NetApp ASAシステムでのストレージ効率の高いデータベース操作を実現するNetApp SnapCenter UI ツールを使用して Oracle データベースのバックアップ、リストア、およびクローンを作成する方法についても説明します。

このソリューションは、次のユースケースに対応します。

プライマリデータベースストレージとしてのNetApp ASAシステムへのOracleデータベースの自動導入
NetApp SnapCenterツールを使用してNetApp ASAシステムで Oracle データベースをバックアップおよびリストアする
NetApp SnapCenterツールを使用して、 NetApp ASAシステムで開発/テストまたはその他のユースケース用の Oracle データベースクローンを作成する

観客

このソリューションは次の人々を対象としています。

NetApp ASAシステムに Oracle を導入したい DBA。
NetApp ASAシステムで Oracle ワークロードをテストしたいデータベースソリューションアーキテクト。
NetApp ASAシステム上に Oracle データベースを導入および管理したいストレージ管理者。
NetApp ASAシステムに Oracle データベースを立ち上げたいアプリケーション所有者。

ソリューションのテストおよび検証環境

このソリューションのテストと検証は、最終的な展開環境と一致しない可能性のあるラボ設定で実行されました。セクションを参照導入検討の重要な要素詳細についてはこちらをご覧ください。

アーキテクチャ

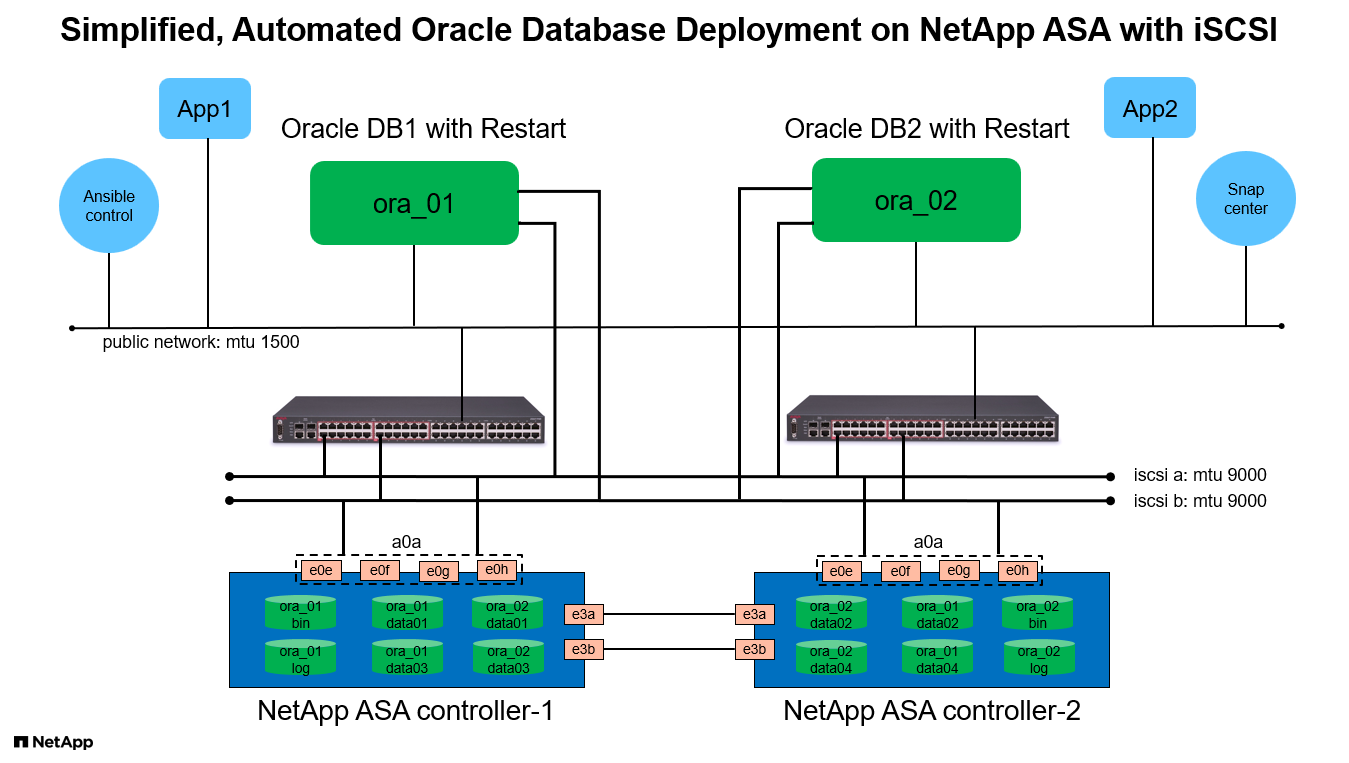

この画像は、iSCSI と ASM を使用したNetApp ASAシステムでの Oracle デプロイメント構成の詳細を示しています。

ハードウェアおよびソフトウェアコンポーネント

ハードウェア

NetApp ASA A400

バージョン9.13.1P1

NS224シェルフ2台、NVMe AFFドライブ48台、合計69.3 TiBの容量

UCSB-B200-M4

インテル® Xeon® CPU E5-2690 v4 @ 2.60GHz

4ノードのVMware ESXiクラスタ

ソフトウェア

レッドハットリナックス

RHEL-8.6、4.18.0-372.9.1.el8.x86_64 カーネル

テスト用にRedHatサブスクリプションを導入

Windows Server

2022 スタンダード、10.0.20348 ビルド 20348

SnapCenterサーバーのホスティング

Oracle グリッド・インフラストラクチャ

バージョン19.18

RUパッチp34762026_190000_Linux-x86-64.zipを適用しました

Oracle Database

バージョン19.18

RUパッチp34765931_190000_Linux-x86-64.zipを適用しました

Oracle OPatch

バージョン 12.2.0.1.36

最新パッチ p6880880_190000_Linux-x86-64.zip

SnapCenter Server

バージョン4.9P1

ワークグループ展開

VMware vSphere ハイパーバイザー

バージョン 6.5.0.20000

VMware Tools、バージョン: 11365 - Linux、12352 - Windows

Open JDK

バージョン java-1.8.0-openjdk.x86_64

DB VM でのSnapCenterプラグインの要件

ラボ環境での Oracle データベース構成

サーバ

データベース

DBストレージ

オラ_01

NTAP1(NTAP1_PDB1、NTAP1_PDB2、NTAP1_PDB3)

ASA A400上の iSCSI LUN

オラ_02

NTAP2(NTAP2_PDB1、NTAP2_PDB2、NTAP2_PDB3)

ASA A400上の iSCSI LUN

導入検討の重要な要素

*Oracle データベースのストレージレイアウト。*この自動化された Oracle デプロイメントでは、デフォルトで Oracle バイナリ、データ、およびログをホストするための 4 つのデータベースボリュームをプロビジョニングします。次に、データ LUN とログ LUN から 2 つの ASM ディスクグループを作成します。 +DATA asm ディスクグループ内では、各ASA A400クラスタノードのボリュームに 2 つのデータ LUN をプロビジョニングします。 +LOGS asm ディスクグループ内で、単一のASA A400ノード上のログボリュームに 2 つの LUN を作成します。 ONTAPボリューム内に複数の LUN を配置すると、一般的にパフォーマンスが向上します。
*複数の DB サーバーの展開。*自動化ソリューションでは、Ansible プレイブックを 1 回実行するだけで、Oracle コンテナデータベースを複数の DB サーバーにデプロイできます。 DB サーバーの数に関係なく、プレイブックの実行は同じままです。複数の DB サーバーを展開する場合、プレイブックは、データベース LUN をASA A400のデュアルコントローラーに最適に配置するアルゴリズムを使用して構築されます。コントローラ 1 上のサーバーホストインデックスの場所にある奇数 DB サーバーのバイナリおよびログ LUN。コントローラ 2 上のサーバーホストインデックスの場所にある偶数 DB サーバーのバイナリおよびログ LUN。 DB データ LUN は 2 つのコントローラに均等に分散されます。 Oracle ASM は、2 つのコントローラ上のデータ LUN を単一の ASM ディスクグループに結合し、両方のコントローラの処理能力を最大限に活用します。
*iSCSI 構成*データベース VM は、ストレージアクセス用の iSCSI プロトコルを使用してASAストレージに接続します。冗長性を確保するために各コントローラーノードにデュアルパスを構成し、マルチパスストレージアクセスのために DB サーバーに iSCSI マルチパスを設定する必要があります。ストレージネットワーク上でジャンボフレームを有効にして、パフォーマンスとスループットを最大化します。
作成する各 Oracle ASM ディスクグループに使用する Oracle ASM 冗長性レベル。 ASA A400はクラスタディスクレベルでデータ保護のためにRAID DPでストレージを構成するため、 `External Redundancy`つまり、このオプションでは、Oracle ASM がディスクグループの内容をミラーリングすることはできません。
データベースのバックアップ。 NetApp は、ユーザーフレンドリーな UI インターフェイスを備えたデータベースのバックアップ、リストア、クローン作成用のSnapCenter softwareスイートを提供しています。 NetApp、高速 (1 分未満) なスナップショットバックアップ、迅速な (数分) データベースリストア、およびデータベースクローンを実現するために、このような管理ツールを実装することを推奨しています。

ソリューションの展開

次のセクションでは、データベースボリュームマネージャーとして Oracle ASM を使用して、単一ノードの再起動構成で、iSCSI 経由でデータベース LUN を DB VM に直接マウントし、 NetApp ASA A400で Oracle 19c を自動化して保護するための手順を段階的に説明します。

展開の前提条件

Details

展開には次の前提条件が必要です。

NetApp ASAストレージアレイがインストールおよび構成されていることを前提としています。これには、iSCSI ブロードキャストドメイン、両方のコントローラーノード上の LACP インターフェースグループ a0a、両方のコントローラーノード上の iSCSI VLAN ポート (a0a-<iscsi-a-vlan-id>、a0a-<iscsi-b-vlan-id>) が含まれます。ヘルプが必要な場合、次のリンクに詳細な手順が記載されています。"詳細ガイド - ASA A400"
最新バージョンの Ansible と Git がインストールされた Ansible コントローラーノードとして Linux VM をプロビジョニングします。詳細については、次のリンクを参照してください。"NetAppソリューション自動化入門^"セクション- Setup the Ansible Control Node for CLI deployments on RHEL / CentOS`または `Setup the Ansible Control Node for CLI deployments on Ubuntu / Debian。
iSCSI 用のNetApp Oracle 導入自動化ツールキットのコピーを複製します。
```
git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_oracle_deploy_iscsi.git
```
最新バージョンのNetApp SnapCenter UI ツールを実行するために Windows サーバーをプロビジョニングします。詳細については、次のリンクを参照してください。"SnapCenter Serverのインストール"

ベアメタルまたは仮想化 VM のいずれかで 2 つの RHEL Oracle DB サーバーを構築します。パスワード権限のない sudo を持つ DB サーバー上に管理者ユーザーを作成し、Ansible ホストと Oracle DB サーバーホスト間の SSH 秘密/公開キー認証を有効にします。 DB サーバーの /tmp/archive ディレクトリにある Oracle 19c インストールファイルの次のステージ。

installer_archives:
  - "LINUX.X64_193000_grid_home.zip"
  - "p34762026_190000_Linux-x86-64.zip"
  - "LINUX.X64_193000_db_home.zip"
  - "p34765931_190000_Linux-x86-64.zip"
  - "p6880880_190000_Linux-x86-64.zip"

Oracle インストールファイルをステージングするための十分なスペースを確保するため、Oracle VM ルートボリュームに少なくとも 50G が割り当てられていることを確認します。

次のビデオをご覧ください:

iSCSI を使用したNetApp ASAへの Oracle の導入を簡素化および自動化

自動化パラメータファイル

Details

Ansible プレイブックは、事前定義されたパラメータを使用してデータベースのインストールおよび構成タスクを実行します。この Oracle 自動化ソリューションには、プレイブックの実行前にユーザー入力が必要な 3 つのユーザー定義パラメータファイルがあります。

ホスト - 自動化プレイブックが実行されるターゲットを定義します。
vars/vars.yml - すべてのターゲットに適用される変数を定義するグローバル変数ファイル。
host_vars/host_name.yml - ローカルターゲットにのみ適用される変数を定義するローカル変数ファイル。私たちのユースケースでは、これらは Oracle DB サーバーです。

これらのユーザー定義変数ファイルに加えて、必要がない限り変更する必要のないデフォルトパラメータを含むデフォルト変数ファイルがいくつかあります。次のセクションでは、ユーザー定義変数ファイルの構成方法を示します。

パラメータファイルの構成

Details

Ansibleターゲット `hosts`ファイル構成:

# Enter NetApp ASA controller management IP address
[ontap]
172.16.9.32

# Enter Oracle servers names to be deployed one by one, follow by each Oracle server public IP address, and ssh private key of admin user for the server.
[oracle]
ora_01 ansible_host=10.61.180.21 ansible_ssh_private_key_file=ora_01.pem
ora_02 ansible_host=10.61.180.23 ansible_ssh_private_key_file=ora_02.pem

グローバル `vars/vars.yml`ファイル構成

#############################################################################################################
######                 Oracle 19c deployment global user configurable variables                        ######
######                 Consolidate all variables from ONTAP, linux and oracle                          ######
#############################################################################################################

#############################################################################################################
######                 ONTAP env specific config variables                                             ######
#############################################################################################################

# Enter the supported ONTAP platform: on-prem, aws-fsx.
ontap_platform: on-prem

# Enter ONTAP cluster management user credentials
username: "xxxxxxxx"
password: "xxxxxxxx"


###### on-prem platform specific user defined variables ######

# Enter Oracle SVM iSCSI lif addresses. Each controller configures with dual paths iscsi_a, iscsi_b for redundancy
ora_iscsi_lif_mgmt:
  - {name: '{{ svm_name }}_mgmt', address: 172.21.253.220, netmask: 255.255.255.0, vlan_name: ora_mgmt, vlan_id: 3509}

ora_iscsi_lifs_node1:
  - {name: '{{ svm_name }}_lif_1a', address: 172.21.234.221, netmask: 255.255.255.0, vlan_name: ora_iscsi_a, vlan_id: 3490}
  - {name: '{{ svm_name }}_lif_1b', address: 172.21.235.221, netmask: 255.255.255.0, vlan_name: ora_iscsi_b, vlan_id: 3491}
ora_iscsi_lifs_node2:
  - {name: '{{ svm_name }}_lif_2a', address: 172.21.234.223, netmask: 255.255.255.0, vlan_name: ora_iscsi_a, vlan_id: 3490}
  - {name: '{{ svm_name }}_lif_2b', address: 172.21.235.223, netmask: 255.255.255.0, vlan_name: ora_iscsi_b, vlan_id: 3491}


#############################################################################################################
###                   Linux env specific config variables                                                 ###
#############################################################################################################

# Enter RHEL subscription to enable repo
redhat_sub_username: xxxxxxxx
redhat_sub_password: "xxxxxxxx"


#############################################################################################################
###                   Oracle DB env specific config variables                                             ###
#############################################################################################################

# Enter Database domain name
db_domain: solutions.netapp.com

# Enter initial password for all required Oracle passwords. Change them after installation.
initial_pwd_all: xxxxxxxx

ローカルDBサーバー `host_vars/host_name.yml`構成

# User configurable Oracle host specific parameters

# Enter container database SID. By default, a container DB is created with 3 PDBs within the CDB
oracle_sid: NTAP1

# Enter database shared memory size or SGA. CDB is created with SGA at 75% of memory_limit, MB. The grand total of SGA should not exceed 75% available RAM on node.
memory_limit: 8192

プレイブックの実行

Details

自動化ツールキットには合計 6 つのプレイブックがあります。それぞれ異なるタスクブロックを実行し、異なる目的を果たします。

0-all_playbook.yml - execute playbooks from 1-4 in one playbook run.
1-ansible_requirements.yml - set up Ansible controller with required libs and collections.
2-linux_config.yml - execute Linux kernel configuration on Oracle DB servers.
3-ontap_config.yml - configure ONTAP svm/volumes/luns for Oracle database and grant DB server access to luns.
4-oracle_config.yml - install and configure Oracle on DB servers for grid infrastructure and create a container database.
5-destroy.yml - optional to undo the environment to dismantle all.

次のコマンドを使用してプレイブックを実行するには、3 つのオプションがあります。

すべてのデプロイメントプレイブックを 1 回の実行でまとめて実行します。
```
ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml
```

1 ～ 4 の番号シーケンスを使用して、プレイブックを 1 つずつ実行します。

ansible-playbook -i hosts 1-ansible_requirements.yml -u admin -e @vars/vars.yml

ansible-playbook -i hosts 2-linux_config.yml -u admin -e @vars/vars.yml

ansible-playbook -i hosts 3-ontap_config.yml -u admin -e @vars/vars.yml

ansible-playbook -i hosts 4-oracle_config.yml -u admin -e @vars/vars.yml

タグ付きで0-all_playbook.ymlを実行します。

ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml -t ansible_requirements

ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml -t linux_config

ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml -t ontap_config

ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml -t oracle_config

環境を元に戻す

ansible-playbook -i hosts 5-destroy.yml -u admin -e @vars/vars.yml

実行後の検証

Details

プレイブックの実行後、Oracle ユーザーとして Oracle DB サーバーにログインし、Oracle グリッドインフラストラクチャとデータベースが正常に作成されたことを確認します。以下は、ホスト ora_01 上の Oracle データベース検証の例です。

作成されたグリッドインフラストラクチャとリソースを検証します。

[oracle@ora_01 ~]$ df -h
Filesystem                    Size  Used Avail Use% Mounted on
devtmpfs                      7.7G   40K  7.7G   1% /dev
tmpfs                         7.8G  1.1G  6.7G  15% /dev/shm
tmpfs                         7.8G  312M  7.5G   4% /run
tmpfs                         7.8G     0  7.8G   0% /sys/fs/cgroup
/dev/mapper/rhel-root          44G   38G  6.8G  85% /
/dev/sda1                    1014M  258M  757M  26% /boot
tmpfs                         1.6G   12K  1.6G   1% /run/user/42
tmpfs                         1.6G  4.0K  1.6G   1% /run/user/1000
/dev/mapper/ora_01_biny_01p1   40G   21G   20G  52% /u01
[oracle@ora_01 ~]$ asm
[oracle@ora_01 ~]$ crsctl stat res -t
--------------------------------------------------------------------------------
Name           Target  State        Server                   State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.DATA.dg
               ONLINE  ONLINE       ora_01                   STABLE
ora.LISTENER.lsnr
               ONLINE  INTERMEDIATE ora_01                   Not All Endpoints Re
                                                             gistered,STABLE
ora.LOGS.dg
               ONLINE  ONLINE       ora_01                   STABLE
ora.asm
               ONLINE  ONLINE       ora_01                   Started,STABLE
ora.ons
               OFFLINE OFFLINE      ora_01                   STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.cssd
      1        ONLINE  ONLINE       ora_01                   STABLE
ora.diskmon
      1        OFFLINE OFFLINE                               STABLE
ora.driver.afd
      1        ONLINE  ONLINE       ora_01                   STABLE
ora.evmd
      1        ONLINE  ONLINE       ora_01                   STABLE
ora.ntap1.db
      1        ONLINE  ONLINE       ora_01                   Open,HOME=/u01/app/o
                                                             racle/product/19.0.0
                                                             /NTAP1,STABLE
--------------------------------------------------------------------------------
[oracle@ora_01 ~]$

無視する `Not All Endpoints Registered`状態の詳細。これは、リスナーとの手動および動的データベース登録の競合によって発生するもので、無視しても問題ありません。

ASM フィルタードライバーが期待どおりに動作していることを確認します。

[oracle@ora_01 ~]$ asmcmd
ASMCMD> lsdg
State    Type    Rebal  Sector  Logical_Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB  Usable_file_MB  Offline_disks  Voting_files  Name
MOUNTED  EXTERN  N         512             512   4096  4194304    327680   318644                0          318644              0             N  DATA/
MOUNTED  EXTERN  N         512             512   4096  4194304     81920    78880                0           78880              0             N  LOGS/
ASMCMD> lsdsk
Path
AFD:ORA_01_DAT1_01
AFD:ORA_01_DAT1_03
AFD:ORA_01_DAT1_05
AFD:ORA_01_DAT1_07
AFD:ORA_01_DAT2_02
AFD:ORA_01_DAT2_04
AFD:ORA_01_DAT2_06
AFD:ORA_01_DAT2_08
AFD:ORA_01_LOGS_01
AFD:ORA_01_LOGS_02
ASMCMD> afd_state
ASMCMD-9526: The AFD state is 'LOADED' and filtering is 'ENABLED' on host 'ora_01'
ASMCMD>

データベースを検証するには、Oracle Enterprise Manager Express にログインします。

この画像はOracle Enterprise Manager Expressのログイン画面を示しています。この画像は、Oracle Enterprise Manager Expressのコンテナデータベースビューを示しています。

Enable additional port from sqlplus for login to individual container database or PDBs.

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 NTAP1_PDB1                     READ WRITE NO
         4 NTAP1_PDB2                     READ WRITE NO
         5 NTAP1_PDB3                     READ WRITE NO
SQL> alter session set container=NTAP1_PDB1;

Session altered.

SQL> select dbms_xdb_config.gethttpsport() from dual;

DBMS_XDB_CONFIG.GETHTTPSPORT()
------------------------------
                             0

SQL> exec DBMS_XDB_CONFIG.SETHTTPSPORT(5501);

PL/SQL procedure successfully completed.

SQL> select dbms_xdb_config.gethttpsport() from dual;

DBMS_XDB_CONFIG.GETHTTPSPORT()
------------------------------
                          5501

login to NTAP1_PDB1 from port 5501.

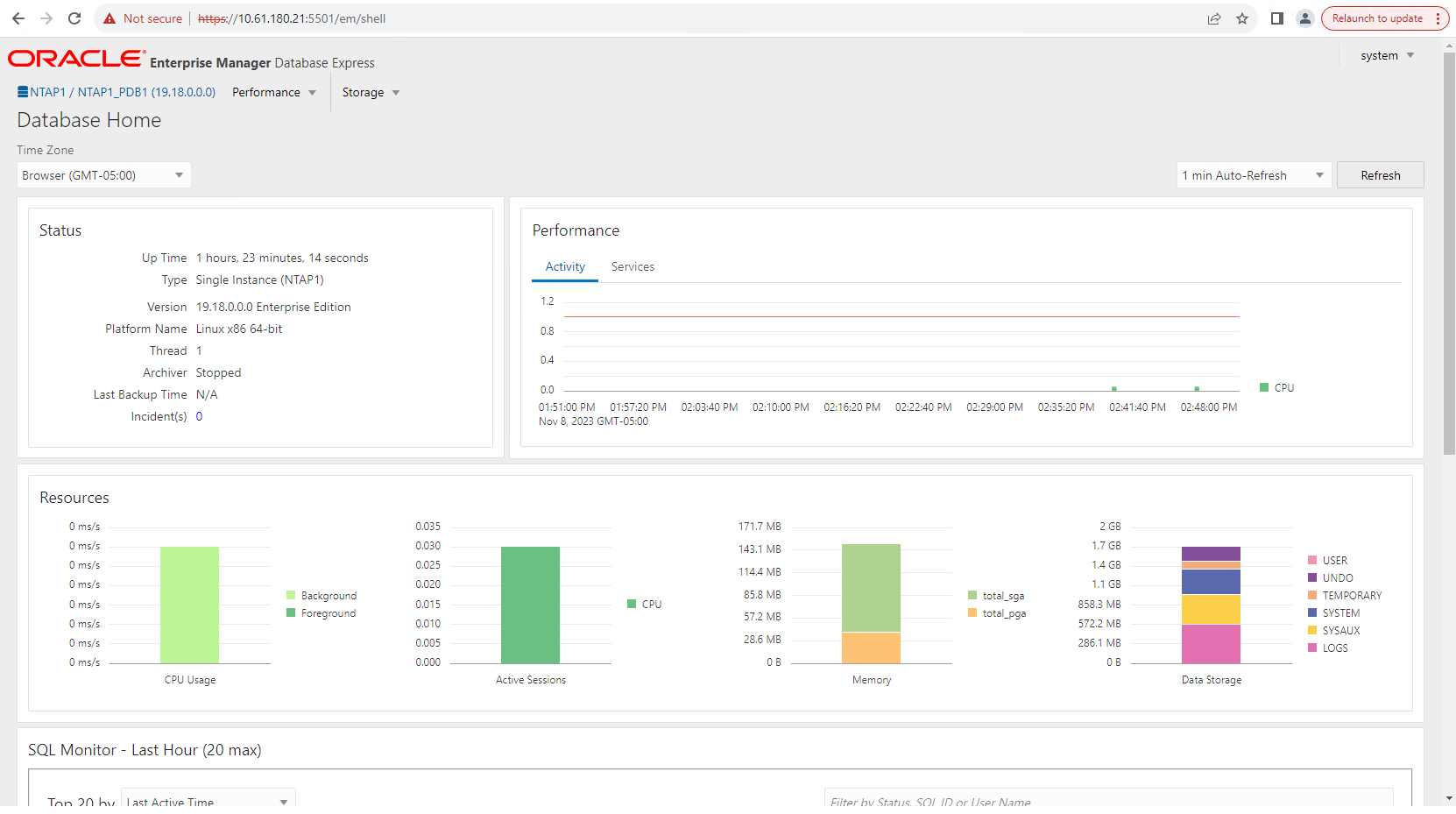

この画像はOracle Enterprise Manager ExpressからのPDBデータベースビューを示しています。

SnapCenterによる Oracle のバックアップ、リストア、クローン作成

Details

TR-4979を参照してください"ゲストマウントされた FSx ONTAPを使用した、VMware Cloud on AWS での簡素化されたセルフマネージド Oracle"セクション `Oracle backup, restore, and clone with SnapCenter`SnapCenterの設定とデータベースのバックアップ、復元、クローン作成ワークフローの実行の詳細については、こちらをご覧ください。

詳細情報の入手方法

このドキュメントに記載されている情報の詳細については、次のドキュメントや Web サイトを参照してください。

NETAPP ASA：オールフラッシュSANアレイ

"https://www.netapp.com/data-storage/all-flash-san-storage-array/"
新しいデータベースのインストールによるスタンドアロン・サーバーへのOracle Grid Infrastructureのインストール

"https://docs.oracle.com/en/database/oracle/oracle-database/19/ladbi/installing-oracle-grid-infrastructure-for-a-standalone-server-with-a-new-database-installation.html#GUID-0B1CEE8C-C893-46AA-8A6A-7B5FAAEC72B3"
レスポンスファイルを使用したOracle Databaseのインストールと構成

"https://docs.oracle.com/en/database/oracle/oracle-database/19/ladbi/installing-and-configuring-oracle-database-using-response-files.html#GUID-D53355E9-E901-4224-9A2A-B882070EDDF7"
ONTAPでRed Hat Enterprise Linux 8.2を使用する

"https://docs.netapp.com/us-en/ontap-sanhost/hu_rhel_82.html#all-san-array-configurations"
