HANAシステムのプロビジョニングとインストール
共同作成者
変更を提案
PDF
本章では、このソリューションドキュメントで使用される SAP HANA システム BM1 の具体的なインストールおよび構成について説明します。HANA システム QM1 も同様の方法で導入されました。
その他の一般的な導入情報とベストプラクティスについては、 "『 SAP HANA on NetApp ASA Systems with Fibre Channel Protocol 』を参照してください"をご覧ください。
ストレージ構成

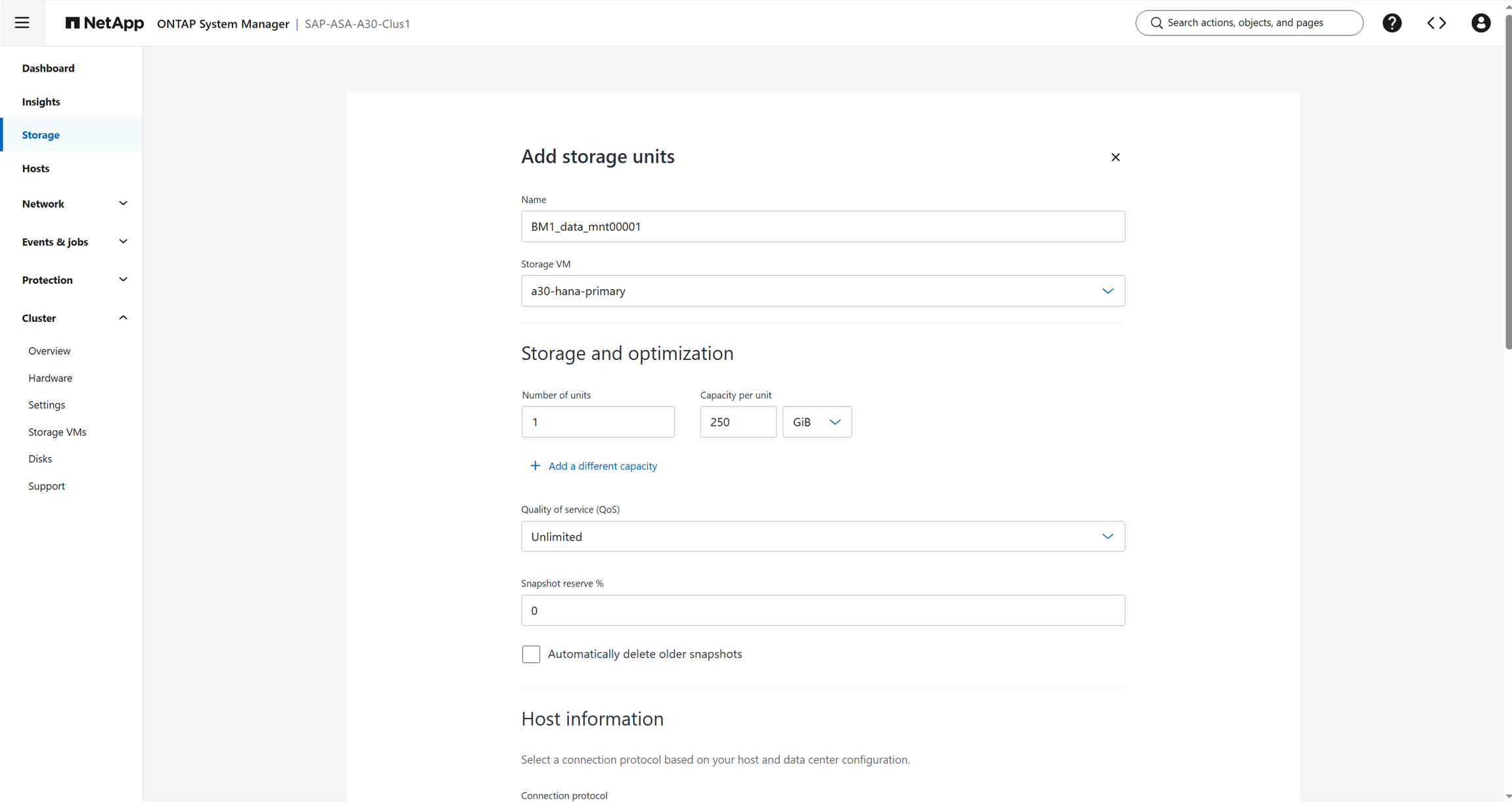

以下のスクリーンショットは、ストレージ ユニット BM1_data_mnt00001 の作成を示しています。HANA ログおよび共有用のストレージ ユニットも同様の方法で作成されています。

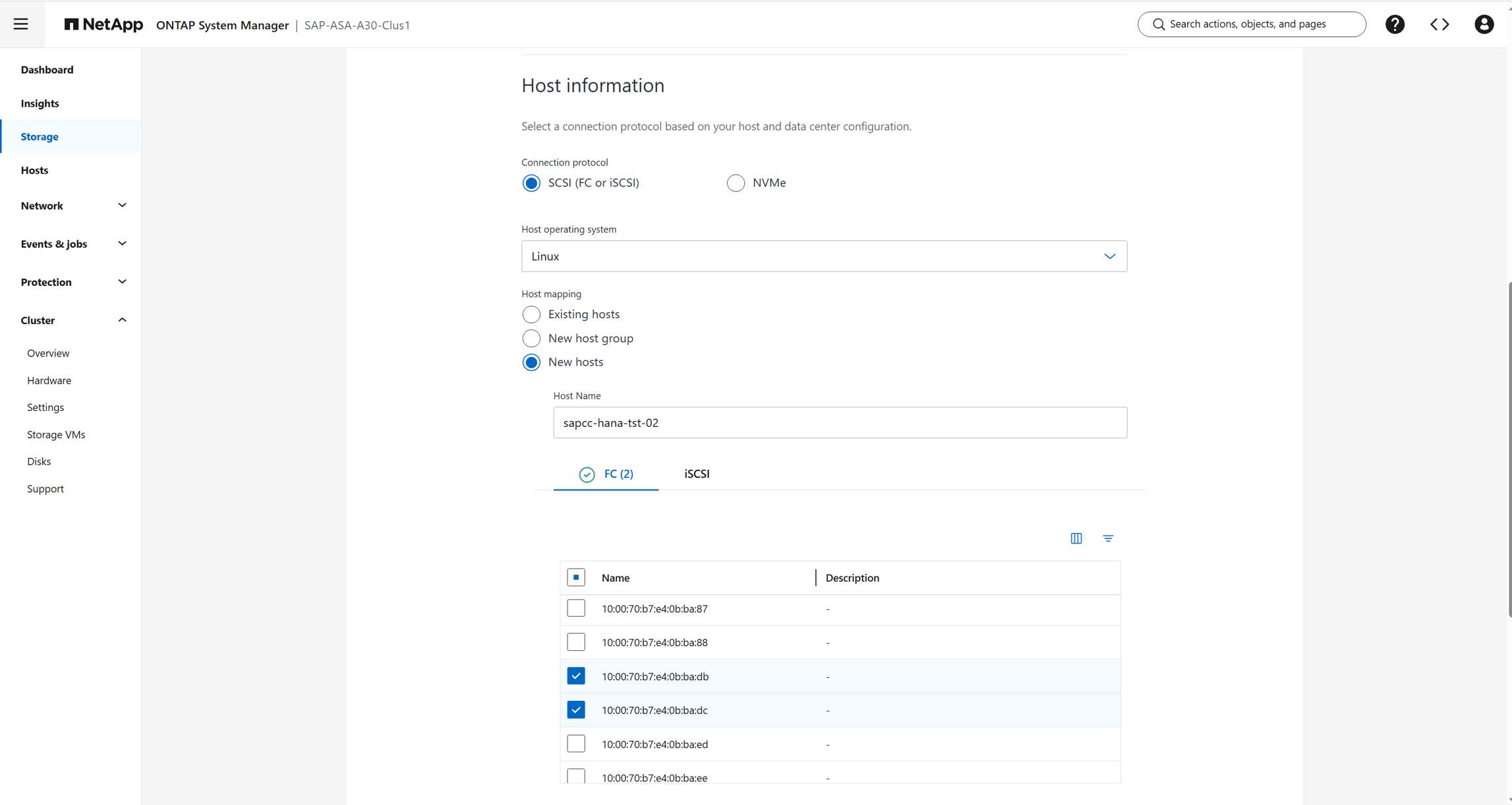

HANAホストFCPアダプタのWWPNは、NetAppホストユーティリティの一部であるsanlunコマンドを使用して一覧表示できます。詳細については、"HANAホスト構成"章を参照してください。
sapcc-hana-tst-02:~ # sanlun fcp show adapter host20 WWPN:100070b7e40bbadb host21 WWPN:100070b7e40bbadc

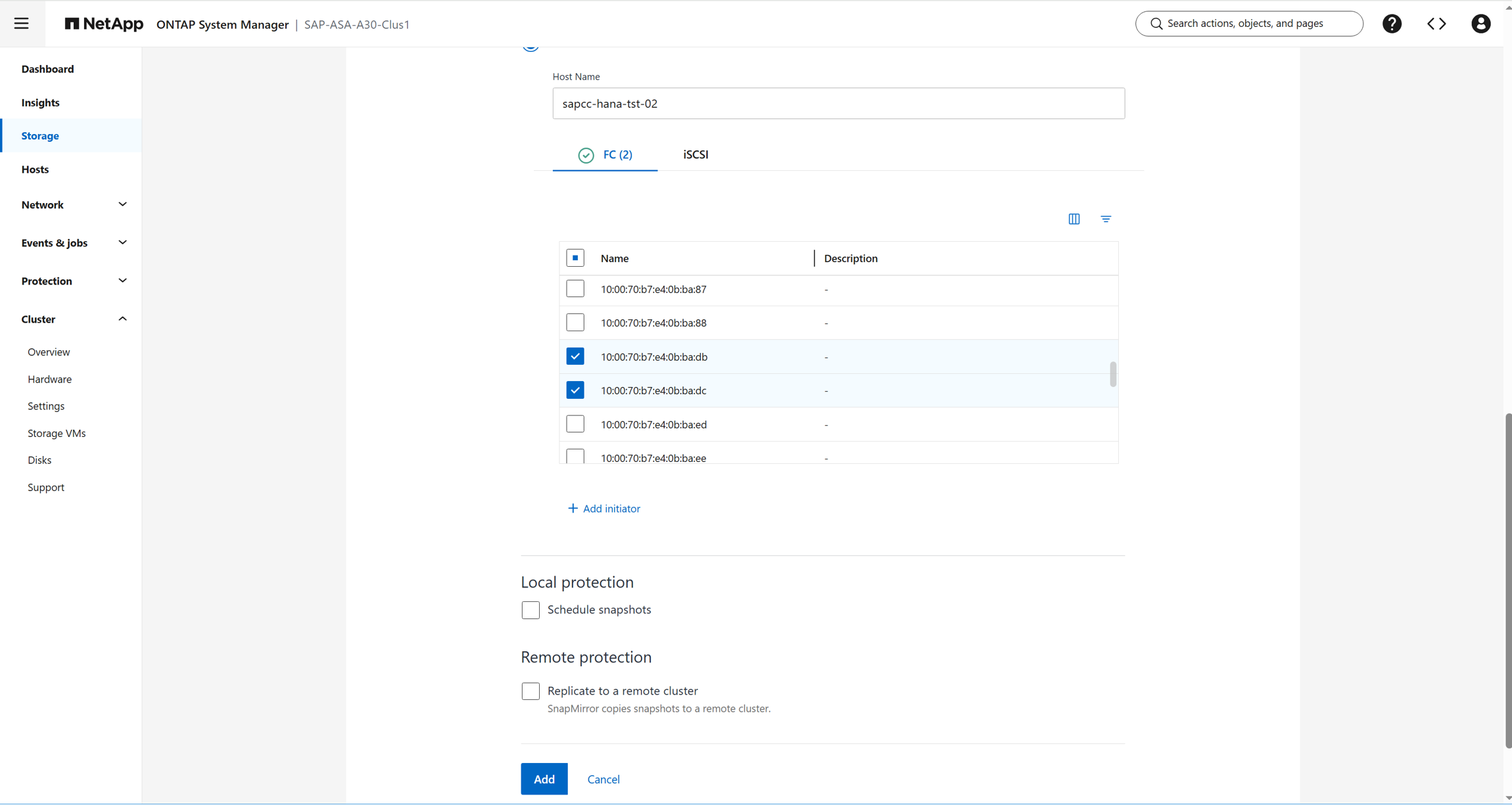

「追加」をクリックして、ストレージユニットを作成します。

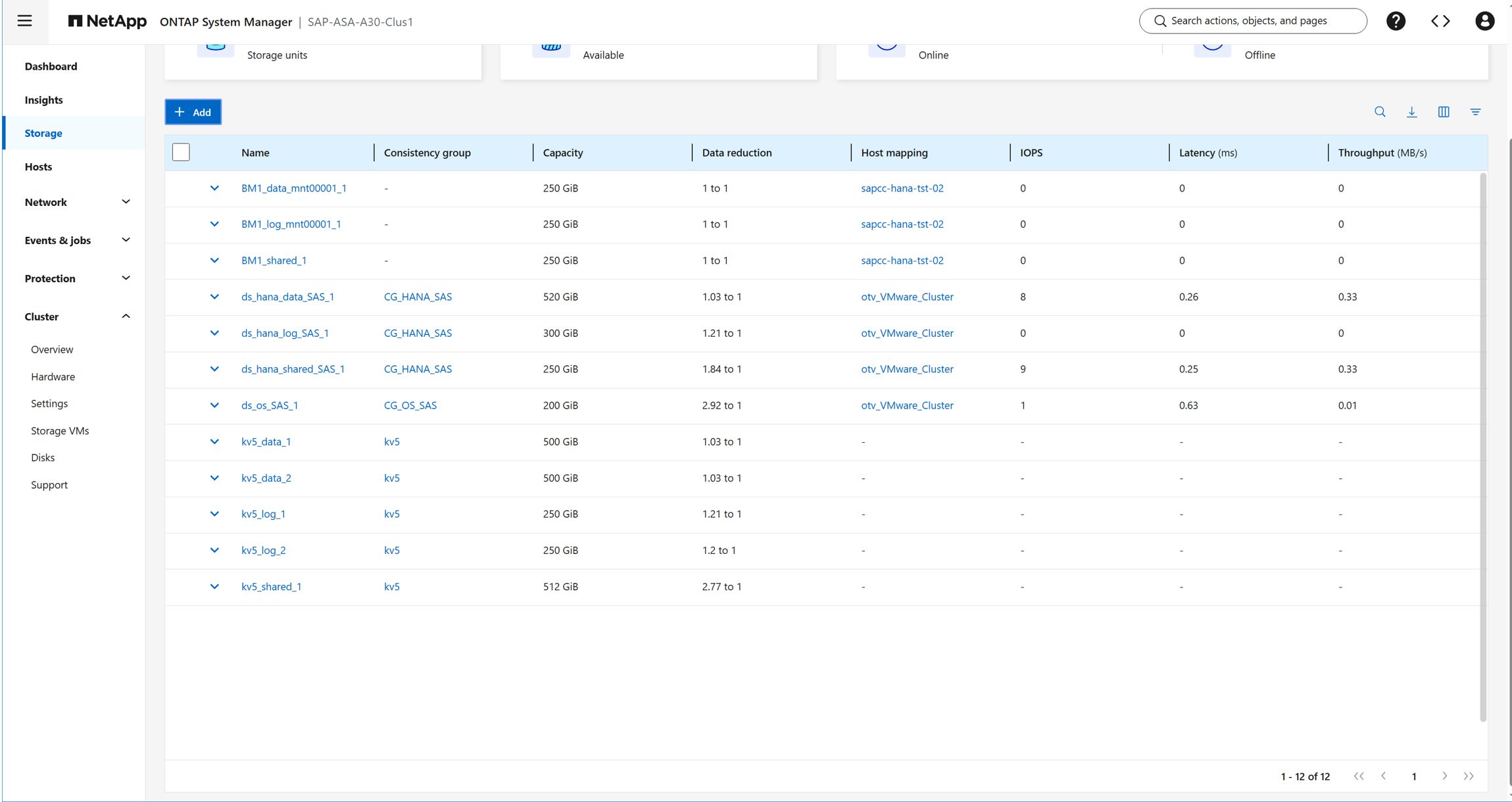

このスクリーンショットは、HANAシステムBM1用に作成された3つのストレージユニットを示しています。
HANAホスト構成
ホストを設定する前に、NetApp SAN ホストユーティリティを "ネットアップサポート"サイトからダウンロードし、HANA サーバーにインストールする必要があります。ホストユーティリティのドキュメントには、使用する FCP HBA に応じてインストールする必要のある追加ソフトウェアに関する情報が記載されています。
NetApp SANホストユーティリティを使用して、ストレージシステム上でホストマッピングを設定するために必要なホストアダプタのWWPNを取得することもできます。
sapcc-hana-tst-02:~ # sanlun fcp show adapter host20 WWPN:100070b7e40bbadb host21 WWPN:100070b7e40bbadc
マルチパス構成
-
各サーバーでLinuxのrescan-scsi-bus.sh -aコマンドを実行して、新しいLUNを検出します。
-
sanlun lun show コマンドを実行し、必要なすべての LUN が表示されていることを確認してください。出力には、LUN とそれに対応するデバイスファイルに、ホストからストレージコントローラへの 4 つの FC パスがあることが示されています。
sapcc-hana-tst-02:~ # sanlun lun show | grep BM1 a30-hana-primary BM1_shared_1 /dev/sdx host21 FCP 250g cDOT a30-hana-primary BM1_log_mnt00001_1 /dev/sdw host21 FCP 250g cDOT a30-hana-primary BM1_data_mnt00001_1 /dev/sdv host21 FCP 250g cDOT a30-hana-primary BM1_shared_1 /dev/sdu host21 FCP 250g cDOT a30-hana-primary BM1_log_mnt00001_1 /dev/sdt host21 FCP 250g cDOT a30-hana-primary BM1_data_mnt00001_1 /dev/sds host21 FCP 250g cDOT a30-hana-primary BM1_shared_1 /dev/sdh host20 FCP 250g cDOT a30-hana-primary BM1_log_mnt00001_1 /dev/sdg host20 FCP 250g cDOT a30-hana-primary BM1_shared_1 /dev/sdk host20 FCP 250g cDOT a30-hana-primary BM1_data_mnt00001_1 /dev/sdl host20 FCP 250g cDOT a30-hana-primary BM1_log_mnt00001_1 /dev/sdi host20 FCP 250g cDOT a30-hana-primary BM1_data_mnt00001_1 /dev/sdj host20 FCP 250g cDOT sapcc-hana-tst-02:~ #
-
デバイスファイル名のワールドワイド識別子（WWID）を取得するには、multipath -r コマンドと multipath -ll コマンドを実行します。
sapcc-hana-tst-02:~ # multipath -r sapcc-hana-tst-02:~ # multipath -ll 3600a0980383235324a245a4749384947 dm-3 NETAPP,LUN C-Mode size=250G features='3 queue_if_no_path pg_init_retries 50' hwhandler='1 alua' wp=rw `-+- policy='service-time 0' prio=50 status=active |- 20:0:10:2 sdk 8:160 active ready running |- 20:0:11:2 sdh 8:112 active ready running |- 21:0:9:2 sdu 65:64 active ready running `- 21:0:11:2 sdx 65:112 active ready running 3600a098038323537342b596e55666737 dm-2 NETAPP,LUN C-Mode size=250G features='3 queue_if_no_path pg_init_retries 50' hwhandler='1 alua' wp=rw `-+- policy='service-time 0' prio=50 status=active |- 20:0:10:0 sdj 8:144 active ready running |- 20:0:11:0 sdl 8:176 active ready running |- 21:0:9:0 sds 65:32 active ready running `- 21:0:11:0 sdv 65:80 active ready running 3600a098038323537342b596e55666738 dm-5 NETAPP,LUN C-Mode size=250G features='3 queue_if_no_path pg_init_retries 50' hwhandler='1 alua' wp=rw `-+- policy='service-time 0' prio=50 status=active |- 20:0:10:1 sdi 8:128 active ready running |- 20:0:11:1 sdg 8:96 active ready running |- 21:0:9:1 sdt 65:48 active ready running `- 21:0:11:1 sdw 65:96 active ready running sapcc-hana-tst-02:~ #
-
/etc/multipath.conf ファイルを編集し、WWID とエイリアス名を追加します。
sapcc-hana-tst-02:~ # cat /etc/multipath.conf
multipaths {
multipath {
wwid 3600a098038323537342b596e55666737
alias a30-hana-primary-BM1-data-mnt00001
}
multipath {
wwid 3600a098038323537342b596e55666738
alias a30-hana-primary-BM1-log-mnt00001
}
multipath {
wwid 3600a0980383235324a245a4749384947
alias a30-hana-primary-BM1-shared
}
}
-
デバイスマップを再読み込みするには、multipath -r コマンドを実行してください。
-
multipath -ll コマンドを実行して、すべての LUN、エイリアス名、およびストレージ パスを一覧表示し、構成を確認します。
sapcc-hana-tst-02:~ # multipath -r sapcc-hana-tst-02:~ # multipath -ll a30-hana-primary-BM1-data-mnt00001 (3600a098038323537342b596e55666737) dm-2 NETAPP,LUN C-Mode size=250G features='3 queue_if_no_path pg_init_retries 50' hwhandler='1 alua' wp=rw `-+- policy='service-time 0' prio=50 status=active |- 20:0:10:0 sdj 8:144 active ready running |- 20:0:11:0 sdl 8:176 active ready running |- 21:0:9:0 sds 65:32 active ready running `- 21:0:11:0 sdv 65:80 active ready running a30-hana-primary-BM1-log-mnt00001 (3600a098038323537342b596e55666738) dm-5 NETAPP,LUN C-Mode size=250G features='3 queue_if_no_path pg_init_retries 50' hwhandler='1 alua' wp=rw `-+- policy='service-time 0' prio=50 status=active |- 20:0:10:1 sdi 8:128 active ready running |- 20:0:11:1 sdg 8:96 active ready running |- 21:0:9:1 sdt 65:48 active ready running `- 21:0:11:1 sdw 65:96 active ready running a30-hana-primary-BM1-shared (3600a0980383235324a245a4749384947) dm-3 NETAPP,LUN C-Mode size=250G features='3 queue_if_no_path pg_init_retries 50' hwhandler='1 alua' wp=rw `-+- policy='service-time 0' prio=50 status=active |- 20:0:10:2 sdk 8:160 active ready running |- 20:0:11:2 sdh 8:112 active ready running |- 21:0:9:2 sdu 65:64 active ready running `- 21:0:11:2 sdx 65:112 active ready running sapcc-hana-tst-02:~ #
ホストファイルシステム構成
ファイルシステムの作成
sapcc-hana-tst-02:~ # ls -al /dev/mapper
total 0
drwxr-xr-x 2 root root 200 Feb 9 10:12 .
drwxr-xr-x 21 root root 5360 Feb 9 08:53 ..
lrwxrwxrwx 1 root root 7 Feb 9 10:12 a30-hana-primary-BM1-data-mnt00001 -> ../dm-2
lrwxrwxrwx 1 root root 7 Feb 9 10:12 a30-hana-primary-BM1-log-mnt00001 -> ../dm-5
lrwxrwxrwx 1 root root 7 Feb 9 10:12 a30-hana-primary-BM1-shared -> ../dm-3
crw------- 1 root root 10, 236 Feb 9 08:53 control
lrwxrwxrwx 1 root root 7 Feb 9 08:53 system-root -> ../dm-0
lrwxrwxrwx 1 root root 7 Feb 9 08:53 system-swap -> ../dm-1
sapcc-hana-tst-02:~ #
sapcc-hana-tst-02:~ # mkfs.xfs /dev/mapper/a30-hana-primary-BM1-data-mnt00001
meta-data=/dev/mapper/a30-hana-primary-BM1-data-mnt00001 isize=512 agcount=4, agsize=16384000 blks
= sectsz=4096 attr=2, projid32bit=1
= crc=1 finobt=1, sparse=1, rmapbt=0
= reflink=0 bigtime=0 inobtcount=0
data = bsize=4096 blocks=65536000, imaxpct=25
= sunit=0 swidth=0 blks
naming =version 2 bsize=4096 ascii-ci=0, ftype=1
log =internal log bsize=4096 blocks=32000, version=2
= sectsz=4096 sunit=1 blks, lazy-count=1
realtime =none extsz=4096 blocks=0, rtextents=0
Discarding blocks...Done.
sapcc-hana-tst-02:~ #
sapcc-hana-tst-02:~ #
sapcc-hana-tst-02:~ #
sapcc-hana-tst-02:~ # mkfs.xfs /dev/mapper/a30-hana-primary-BM1-log-mnt00001
meta-data=/dev/mapper/a30-hana-primary-BM1-log-mnt00001 isize=512 agcount=4, agsize=16384000 blks
= sectsz=4096 attr=2, projid32bit=1
= crc=1 finobt=1, sparse=1, rmapbt=0
= reflink=0 bigtime=0 inobtcount=0
data = bsize=4096 blocks=65536000, imaxpct=25
= sunit=0 swidth=0 blks
naming =version 2 bsize=4096 ascii-ci=0, ftype=1
log =internal log bsize=4096 blocks=32000, version=2
= sectsz=4096 sunit=1 blks, lazy-count=1
realtime =none extsz=4096 blocks=0, rtextents=0
Discarding blocks...Done.
sapcc-hana-tst-02:~ # mkfs.xfs /dev/mapper/a30-hana-primary-BM1-shared
meta-data=/dev/mapper/a30-hana-primary-BM1-shared isize=512 agcount=4, agsize=16384000 blks
= sectsz=4096 attr=2, projid32bit=1
= crc=1 finobt=1, sparse=1, rmapbt=0
= reflink=0 bigtime=0 inobtcount=0
data = bsize=4096 blocks=65536000, imaxpct=25
= sunit=0 swidth=0 blks
naming =version 2 bsize=4096 ascii-ci=0, ftype=1
log =internal log bsize=4096 blocks=32000, version=2
= sectsz=4096 sunit=1 blks, lazy-count=1
realtime =none extsz=4096 blocks=0, rtextents=0
Discarding blocks...Done.
sapcc-hana-tst-02:~ #
マウントポイントを作成する
sapcc-hana-tst-02:~ # mkdir -p /hana/data/BM1/mnt00001 sapcc-hana-tst-02:~ # mkdir -p /hana/log/BM1/mnt00001 sapcc-hana-tst-02:~ # mkdir -p /hana/shared/BM1 sapcc-hana-tst-02:~ # chmod -R /hana/data sapcc-hana-tst-02:~ # chmod 777 -R /hana/data sapcc-hana-tst-02:~ # chmod 777 -R /hana/log sapcc-hana-tst-02:~ # chmod 777 -R /hana/shared sapcc-hana-tst-02:~ #
ファイルシステムをマウント
sapcc-hana-tst-02:~ # cat /etc/fstab /dev/system/root / btrfs defaults 0 0 /dev/system/root /var btrfs subvol=/@/var 0 0 /dev/system/root /usr/local btrfs subvol=/@/usr/local 0 0 /dev/system/root /tmp btrfs subvol=/@/tmp 0 0 /dev/system/root /srv btrfs subvol=/@/srv 0 0 /dev/system/root /root btrfs subvol=/@/root 0 0 /dev/system/root /opt btrfs subvol=/@/opt 0 0 /dev/system/root /home btrfs subvol=/@/home 0 0 /dev/system/root /boot/grub2/x86_64-efi btrfs subvol=/@/boot/grub2/x86_64-efi 0 0 /dev/system/root /boot/grub2/i386-pc btrfs subvol=/@/boot/grub2/i386-pc 0 0 /dev/system/swap swap swap defaults 0 0 /dev/system/root /.snapshots btrfs subvol=/@/.snapshots 0 0 UUID=E88D-60DA /boot/efi vfat utf8 0 2 192.168.175.86:/sapcc_share/ /mnt/sapcc-share/ nfs rw,vers=3,hard,timeo=600,rsize=1048576,wsize=1048576,intr,noatime,nolock 0 0 /dev/mapper/a30-hana-primary-BM1-shared /hana/shared xfs defaults 0 0 /dev/mapper/a30-hana-primary-BM1-log-mnt00001 /hana/log/BM1/mnt00001 xfs relatime,inode64 0 0 /dev/mapper/a30-hana-primary-BM1-data-mnt00001 /hana/data/BM1/mnt00001 xfs relatime,inode64 0 0 sapcc-hana-tst-02:~ # sapcc-hana-tst-02:~ # df -h Filesystem Size Used Avail Use% Mounted on devtmpfs 4.0M 0 4.0M 0% /dev tmpfs 190G 8.0K 190G 1% /dev/shm tmpfs 51G 11M 51G 1% /run tmpfs 4.0M 0 4.0M 0% /sys/fs/cgroup /dev/mapper/system-root 60G 15G 45G 25% / /dev/mapper/system-root 60G 15G 45G 25% /.snapshots /dev/mapper/system-root 60G 15G 45G 25% /boot/grub2/i386-pc /dev/mapper/system-root 60G 15G 45G 25% /boot/grub2/x86_64-efi /dev/mapper/system-root 60G 15G 45G 25% /home /dev/mapper/system-root 60G 15G 45G 25% /opt /dev/mapper/system-root 60G 15G 45G 25% /root /dev/mapper/system-root 60G 15G 45G 25% /srv /dev/mapper/system-root 60G 15G 45G 25% /tmp /dev/mapper/system-root 60G 15G 45G 25% /usr/local /dev/mapper/system-root 60G 15G 45G 25% /var /dev/nvme0n1p1 253M 5.1M 247M 3% /boot/efi 192.168.175.86:/sapcc_share/ 1.4T 859G 567G 61% /mnt/sapcc-share tmpfs 26G 44K 26G 1% /run/user/463 tmpfs 26G 24K 26G 1% /run/user/0 /dev/mapper/a30-hana-primary-BM1-shared 250G 288M 250G 1% /hana/shared /dev/mapper/a30-hana-primary-BM1-log-mnt00001 250G 288M 250G 1% /hana/log/BM1/mnt00001 /dev/mapper/a30-hana-primary-BM1-data-mnt00001 250G 288M 250G 1% /hana/data/BM1/mnt00001 sapcc-hana-tst-02:~ #
HANAのインストール
これで、HANAのインストールを実行できます。
|
上記の設定では、/usr/sap/BM1 ディレクトリは OS ディスク上に保存されます。/usr/sap/BM1 を別のディスクに保存する場合は、ストレージシステムに追加の LUN を設定する必要があります。 |
